某大厦地下室砌筑工程施工技术交底.doc

技术交底记录
表C2-1
编
01-C2-001
工程名称
州科技大厦
交底日
2005-12-8
施工
空军第一建筑安装工程总队
分项工程名称
砌筑工程
交底提要
施工准备、作业条件、操作工艺、技术要求、质量、平安考前须知
交底内容：
地下室砌筑工程施工技术交底
一、 施工准备
1．±0.00以下内墙一般采用MU2.5的200厚陶粒混凝土空心砌块道井、卫生间采用150厚或100厚陶粒混凝土空心砌块M5水泥砂浆。进场有出厂证明、试验单规格一致。
2．水泥采用32.5级普通硅酸盐水泥。
3．砌筑采用中砂M5水泥砂浆砂的含泥量不超过3并不得含有草根杂物使用前用5mm 孔径的筛子过筛。
4．掺合料：防冻剂等。
5．其它材料：拉结筋、埋件、焊条等。
6．机具及工具等：搅拌机、磅秤、砖笼、灰槽、筛子、托线板、线坠、钢卷尺、小白线、程度尺、皮数杆、砖夹子、扫帚等。
二、作业条件
1.地基与根底工程构造验收合格；
2.已放好根底墙身线立好皮数杆弹出门窗洞口位置线并办完预检手续；
3.根据皮数杆拉线检查根底外表及垫层外表标高如第一层砖的程度灰缝大于20mm时要先用细石砼找平严禁在砌筑砂浆中掺细石代替或用砂浆垫平更不允许砍砖找平；
4.常温施工时砌块在砌筑前不需浇水潮湿。
三、操作工艺
工艺流程：墙体放线→构造柱筋绑扎→整理焊墙拉筋→砌块排列→拌制砂浆砌墙→校正→勒缝→构造柱支模、浇砼→补砌最后一层斜砖
审核人

交底人

承受交底人

1． 本表由施工填写交底与承受各保存一份。
2． 当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。
技术交底记录
表C2-1
编
01-C2-001
工程名称
州科技大厦
交底日
2005.12.08
施工
空军第一建筑安装工程总队
分项工程名称
砌筑工程
交底提要
施工准备、作业条件、操作工艺、技术要求、质量、平安考前须知
交底内容：

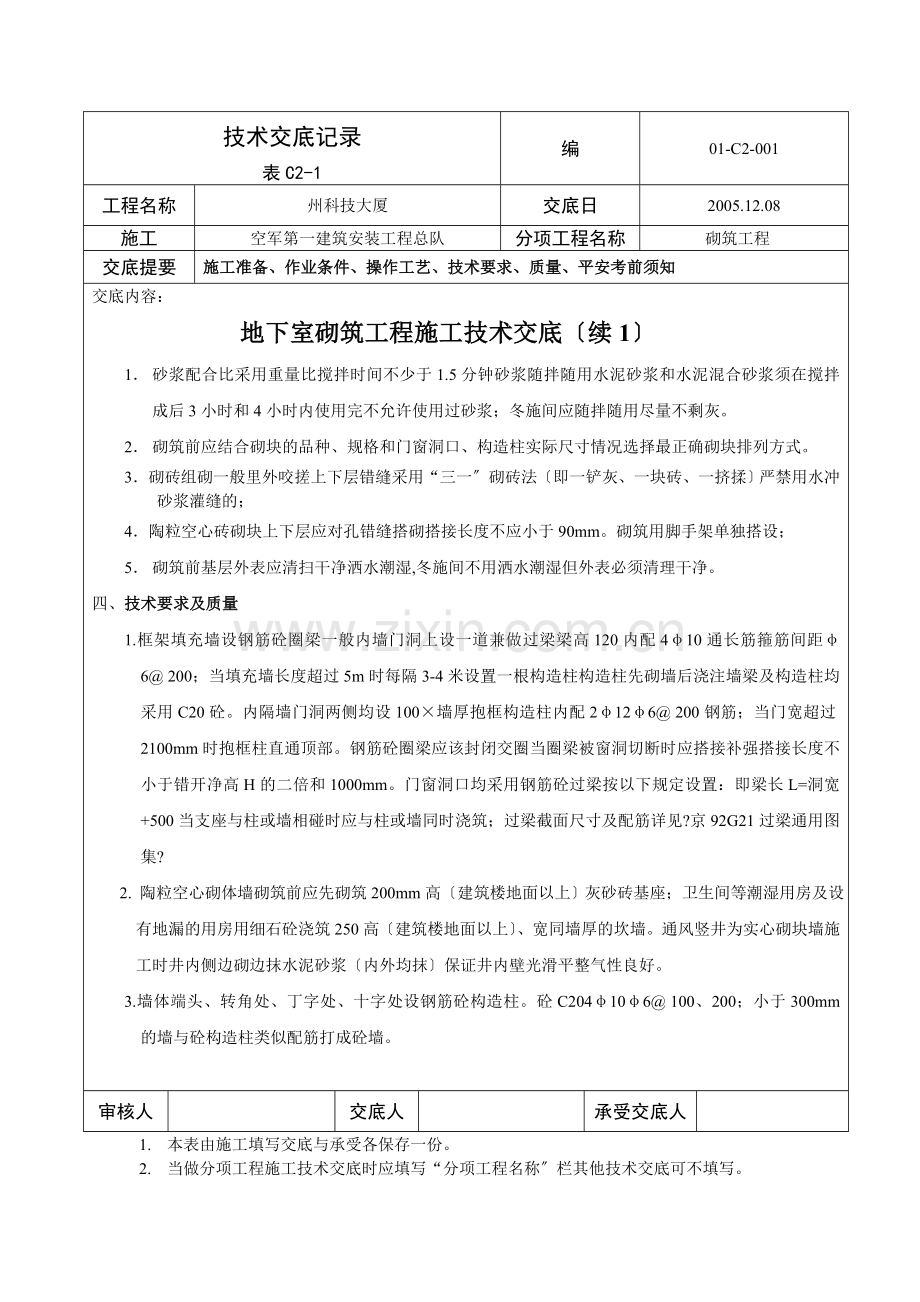

地下室砌筑工程施工技术交底〔续1〕
1． 砂浆配合比采用重量比搅拌时间不少于1.5分钟砂浆随拌随用水泥砂浆和水泥混合砂浆须在搅拌成后3小时和4小时内使用完不允许使用过砂浆；冬施间应随拌随用尽量不剩灰。
2． 砌筑前应结合砌块的品种、规格和门窗洞口、构造柱实际尺寸情况选择最正确砌块排列方式。
3．砌砖组砌一般里外咬搓上下层错缝采用“三一〞砌砖法〔即一铲灰、一块砖、一挤揉〕严禁用水冲砂浆灌缝的；
4．陶粒空心砖砌块上下层应对孔错缝搭砌搭接长度不应小于90mm。砌筑用脚手架单独搭设；
5． 砌筑前基层外表应清扫干净洒水潮湿,冬施间不用洒水潮湿但外表必须清理干净。
四、技术要求及质量
1.框架填充墙设钢筋砼圈梁一般内墙门洞上设一道兼做过梁梁高120内配4φ10通长筋箍筋间距φ6@ 200；当填充墙长度超过5m时每隔3-4米设置一根构造柱构造柱先砌墙后浇注墙梁及构造柱均采用C20砼。内隔墙门洞两侧均设100×墙厚抱框构造柱内配2φ12φ6@ 200钢筋；当门宽超过2100mm时抱框柱直通顶部。钢筋砼圈梁应该封闭交圈当圈梁被窗洞切断时应搭接补强搭接长度不小于错开净高H的二倍和1000mm。门窗洞口均采用钢筋砼过梁按以下规定设置：即梁长L=洞宽+500当支座与柱或墙相碰时应与柱或墙同时浇筑；过梁截面尺寸及配筋详见?京92G21过梁通用图集?
2. 陶粒空心砌体墙砌筑前应先砌筑200mm高〔建筑楼地面以上〕灰砂砖基座；卫生间等潮湿用房及设有地漏的用房用细石砼浇筑250高〔建筑楼地面以上〕、宽同墙厚的坎墙。通风竖井为实心砌块墙施工时井内侧边砌边抹水泥砂浆〔内外均抹〕保证井内壁光滑平整气性良好。
3.墙体端头、转角处、丁字处、十字处设钢筋砼构造柱。砼C204φ10φ6@ 100、200；小于300mm 的墙与砼构造柱类似配筋打成砼墙。
审核人

交底人

承受交底人

1. 本表由施工填写交底与承受各保存一份。
2. 当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。
技术交底记录
表C2-1
编
01-C2-001
工程名称
州科技大厦
交底日
2003.10.05
施工
空军第一建筑安装工程总队
分项工程名称
砌筑工程
交底提要
施工准备、作业条件、操作工艺、技术要求、质量、平安考前须知
交底内容：
地下室砌筑工程施工技术交底〔续2〕
4.填充墙与剪力墙、框架柱及构造柱连接处每隔两层砌块配置2φ6拉结筋长度不小于0.5m再沿墙全长搭接绑扎2φ6钢筋；
6.砌体严格按下表质量要求施工执行构造长城标。见表5.4.7
砌体允许偏向及检查 表5.4.7

项次
工程
允许偏向值〔mm〕
检查
构造长城杯
1
轴线位移
10
尺量
2
标高
根底顶面
±10
水准仪或拉线尺量
楼面
±15
3
垂直度
每层
5
经纬仪吊线、尺量
全高
≤10m
8
＞10m
15
4
外表平整度
清水墙、柱
5
2m靠尺塞尺
混水墙、柱
5
5
门窗
洞口
高、宽度
±5
拉线尺量
上下口偏移
10
6
灰缝
清水墙程度缝
5
拉线尺量
混水墙程度缝
7
清水墙紧缝
10
吊线、尺量
7.墙体灰缝厚度为8~12mm；勾缝用原浆勾缝深度为3mm。
8.内门洞口两侧构造柱内留设铁埋件-60×60×5mm距上、下建筑标高250设置中间每隔600~800设置一个；
9.防火分区墙除钢筋砼墙体外为200厚实心砌块墙；
10.在正式施工前应先砌筑样板墙经各方验收合格后方可正式砌筑;坚持每道工序自检合格报验制未经历收不进展下道工序；
审核人

交底人

承受交底人

1． 表由施工填写交底与承受各保存一份。
2． 当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。
技术交底记录
表C2-1
编
01-C2-001
工程名称
州科技大厦
交底日
2005.12.08
施工
空军第一建筑安装工程总队
分项工程名称
砌筑工程
交底提要
施工准备、作业条件、操作工艺、技术要求、质量、平安考前须知
交底内容：
地下室砌筑工程施工技术交底〔续3〕
11.砌体砂浆必须饱满实实心砖砌体程度灰缝的砂浆饱满度不小于90竖向灰缝的砂浆饱满度不小于80不能出现瞎缝、透明缝；
12.砌块应底面朝上反砌于墙上砌筑完成后宜28天后抹灰；
13.砖砌体接槎处灰缝砂浆实、缝、砖应平直；
14.拉结筋的数量、长度均符合设计要求和施工的规定；
15.留置构造柱位置正确大马牙槎先退后进上下顺直残留砂浆清理干净；
16.砌墙用脚手架须单独搭设。最后一层砖须墙体完成七天后补砌与梁板底上部塞严堵实;
17.墙体内水电埋要及时留槽应切割不得乱剔凿埋设完毕用C20干硬性豆石砼塞填实防止空鼓脱落。
五、平安考前须知
1.砌砖施工架子要结实外墙砌砖要有平安防护；
2.严禁在高空楼层乱扔东西高空作业系平安带；
3.施工架子备砖不准超过三层。
审核人

交底人

承受交底人

1． 由施工填写交底与承受各保存一份。
2．当做分项工程施工技术交底时应填写“分项工程名称〞栏其他技术交底可不填写。
