施工阶段水电安装工程监理实施细则.doc

监理施行细那么〔施工阶段安装工程〕　　　　
　　内容提要：
　　专业工程特点
　　监理工作流程
　　监理工作控制目的及控制要点
　　监理工作及措施
　　工程监理机构〔章〕：
　　专业监理工程师：
　　总监理工程师：
　　日  ：
　　〔XXXX〕监理施行细那么〔安装局部〕
　　一、工程概况
　　〔一〕 工程名称：
　　〔二〕 工程内容及特点：
　　1、特点：〔抄工程施工图纸的设计说明〕
　　2、工程内容：〔那些分部工程与分项工程
　　二、监理工作流程　　　　　
　　安装工程质量控制工作流程　　　　　　
　　不合格退　　　　　　
　　另进场材料不合格清退　　　　　　　　　
　　不合格

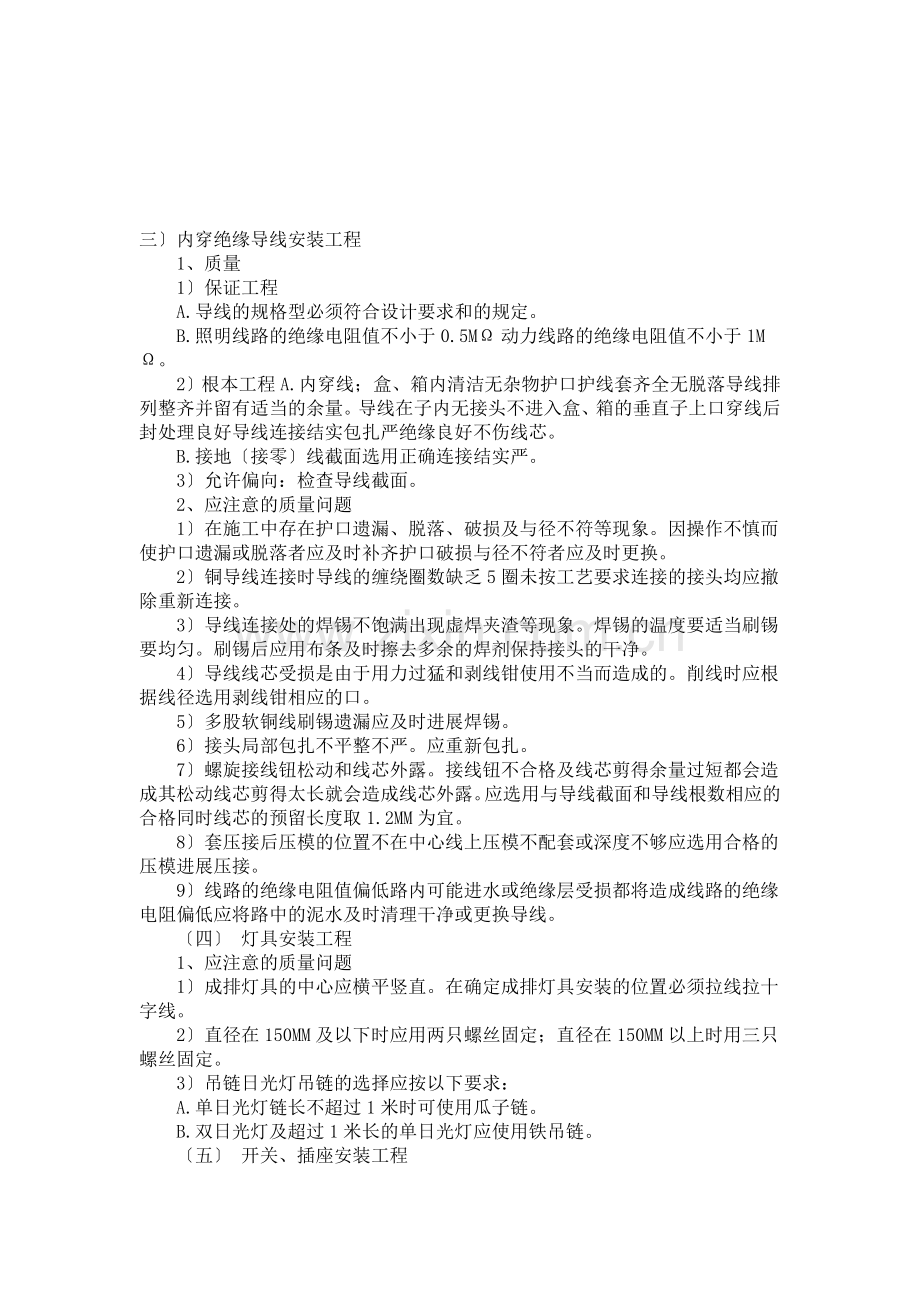

三〕内穿绝缘导线安装工程
　　1、质量
　　1〕保证工程
　　A.导线的规格型必须符合设计要求和的规定。
　　B.照明线路的绝缘电阻值不小于0.5MΩ动力线路的绝缘电阻值不小于1M Ω。
　　2〕根本工程A.内穿线；盒、箱内清洁无杂物护口护线套齐全无脱落导线排列整齐并留有适当的余量。导线在子内无接头不进入盒、箱的垂直子上口穿线后封处理良好导线连接结实包扎严绝缘良好不伤线芯。
　　B.接地〔接零〕线截面选用正确连接结实严。
　　3〕允许偏向：检查导线截面。
　　2、应注意的质量问题
　　1〕在施工中存在护口遗漏、脱落、破损及与径不符等现象。因操作不慎而使护口遗漏或脱落者应及时补齐护口破损与径不符者应及时更换。
　　2〕铜导线连接时导线的缠绕圈数缺乏5圈未按工艺要求连接的接头均应撤除重新连接。
　　3〕导线连接处的焊锡不饱满出现虚焊夹渣等现象。焊锡的温度要适当刷锡要均匀。刷锡后应用布条及时擦去多余的焊剂保持接头的干净。
　　4〕导线线芯受损是由于用力过猛和剥线钳使用不当而造成的。削线时应根据线径选用剥线钳相应的口。
　　5〕多股软铜线刷锡遗漏应及时进展焊锡。
　　6〕接头局部包扎不平整不严。应重新包扎。
　　7〕螺旋接线钮松动和线芯外露。接线钮不合格及线芯剪得余量过短都会造成其松动线芯剪得太长就会造成线芯外露。应选用与导线截面和导线根数相应的合格同时线芯的预留长度取1.2MM为宜。
　　8〕套压接后压模的位置不在中心线上压模不配套或深度不够应选用合格的压模进展压接。
　　9〕线路的绝缘电阻值偏低路内可能进水或绝缘层受损都将造成线路的绝缘电阻偏低应将路中的泥水及时清理干净或更换导线。
　　〔四〕 灯具安装工程
　　1、应注意的质量问题
　　1〕成排灯具的中心应横平竖直。在确定成排灯具安装的位置必须拉线拉十字线。
　　2〕直径在150MM及以下时应用两只螺丝固定；直径在150MM以上时用三只螺丝固定。
　　3〕吊链日光灯吊链的选择应按以下要求：
　　A.单日光灯链长不超过1米时可使用瓜子链。
　　B.双日光灯及超过1米长的单日光灯应使用铁吊链。
　　〔五〕 开关、插座安装工程
　　1、质量
　　1〕插座的安装位置正确。接地〔零〕保护措施必须符合验收的有关规定。
　　2〕根本工程A.盒子内清洁无杂物外表清洁不变形盖板紧贴建筑物的外表。
　　B.开关切断相线导线进入器具处绝缘良好不伤线芯。插座的接地线单独敷设不允许与零混用。
　　C.开关、插座的面板并列安装时高度差为5MM.
　　D.同一场所的高度差为5MM. E.板面的垂直允许偏向0.5MM.
　　2、应注意的质量问题
　　1〕应保证开关、插座、面板平整紧贴建筑物。
　　2〕开关应切断相线插座的相、地、零不能装错。
　　3〕多灯房间开关应保证开关方向一致。
　　4〕固定板面的螺丝〔有一字和十字〕应选统一。
　　5〕同一房间的开关、插座高度应一致。
　　6〕铁进盒护口脱落或遗漏。安装时应注意把护口带好。
〔六〕 配电箱〔盘〕安装工程
　　1、配电箱安装应符合以下规定：位置正确部件齐全箱体开孔适宜切口整齐。暗式配电箱盖紧贴墙面零线汇流排〔零线端子〕连接无绞接现象油漆完好盘内外清洁箱盖开关灵敏回路编齐全结线整齐地线安装明显结实。
　　2、导线与器具连接应符合以下规定：A.连接结实严不伤线芯。压板连接时压紧无松动螺栓连接时在同一端子上导线不超过两根防送垫圈等配件齐全。
　　B.电器设备器具和非带电金属部件的接地〔接零〕支线敷设应符合以下规定：连接严、结实、接地〔接零〕线截面选用正确虚防腐的局部涂漆均匀无遗漏。线路走向合理色表准确涂后不污染设备和建筑。
　　C.允许偏向：配电箱〔盘〕体高50CM以下允许偏向1.5MM.配电箱〔盘〕体高50CM以上允许偏向3MM.

〔七〕 配电柜安装工程
　　1、质量
　　1〕配电柜及开关型、规格、质量必须符合设计要求。柜的试验调整结果必须符合施工的规定。
　　2〕高压瓷件外表严禁有裂纹缺损和瓷釉损坏等缺陷低压绝缘部件完好。
　　3〕柜内设备的导电接触面与外部母线连接必须严用0.05MM×10MM塞尺检查：线接触的塞不进去；面接触的接触面宽50MM及其以下时塞入深度不大于4MM接触面宽60MM时及其以上时塞入深度不大于6MM.
　　2、应注意的质量问题
　　1〕根底槽钢不平直超出允许偏向应拆下先调直后再进展安装。
　　2〕配电安装的平直度超出允许偏向首先找一下根底槽钢或混凝土根底台应用吊线及尺子找准柜体的垂直度调整到允许偏向范围内。
　　3〕多股导线压头未使用压线端子应及时补加压线端子。
　　4〕柜内排线排列不整齐不美观应按要求排列整齐。
　　5〕地线位置不明显截面小于要求。接地线应装在明显位置截面应根据有关选用。
　　6〕槽钢根底采用切割机进展切割不允许用电焊切割槽钢。
　　7〕电流互感器配〔又称二次小线〕线应采用2.5MM2的独股铜芯导线。
　　8〕母排相序颜色应按要求排列。
　　9〕35MM2以上导线端头采用开口端子压接应改为套端子压接。
　　10〕进线电缆应按要求分清相色。
　　〔八〕、防雷接地安装工程本工程按三类建筑物设置为防止直击雷在建筑物易受雷击的部位装设避雷带为接闪器。防雷引下共22处办公区利用柱内两根不小于16主筋作为防雷引下；厂区PC25Φ10镀锌圆钢上部与屋顶避雷带焊接下部与-40*4扁钢焊接环状接地网相连。引下线室外距地0.5M留测试点室内1M焊接地板。
　　〔九〕建筑消防工程施工质量的控制要点。
　　1、消防施工前应获得消防部门审核后方可施工。
　　2、本工程系根据业主要求设置火灾自动装置消防控制室设在门卫火灾探测器消火栓按钮信送至消防控制室。
　　3、烟感、温感等探测器根据保护部位的不同分为一、二、三级；探测器分防水型和不防水型安装时必须严格按设计图要求加以区别。必须到达盒口周边无破损探测器接线正确外观无损伤污染结实可靠。并采取防尘和防潮措施。
　　4、消防控制设备的布置应符合以下要求：
　　1〕单列布置时盘前操作间隔 不应小于1.5M；双列布置时盘前操作间隔 不应小于2M；
　　2〕在值班人员经常工作的一面控制盘至墙的间隔 不应小于3M；
　　3〕盘后维修间隔 不应小于1M；
　　4〕控制盘排列长度大于4M时两端应设置宽度不小于1M的通道。
　　4、探测器：
　　1〕探测器的安装倾斜角不能大于45Ο必须程度安装；
　　2〕安装在钢构造下面的探测器的盒必须与顶板生根固定好再安装探测器。
　　3〕探测器及手动器的盒子有破口盒子过深及安装不结实等现象。应将盒子中修平齐安装应结实如有不合格现象应及时修理好。
