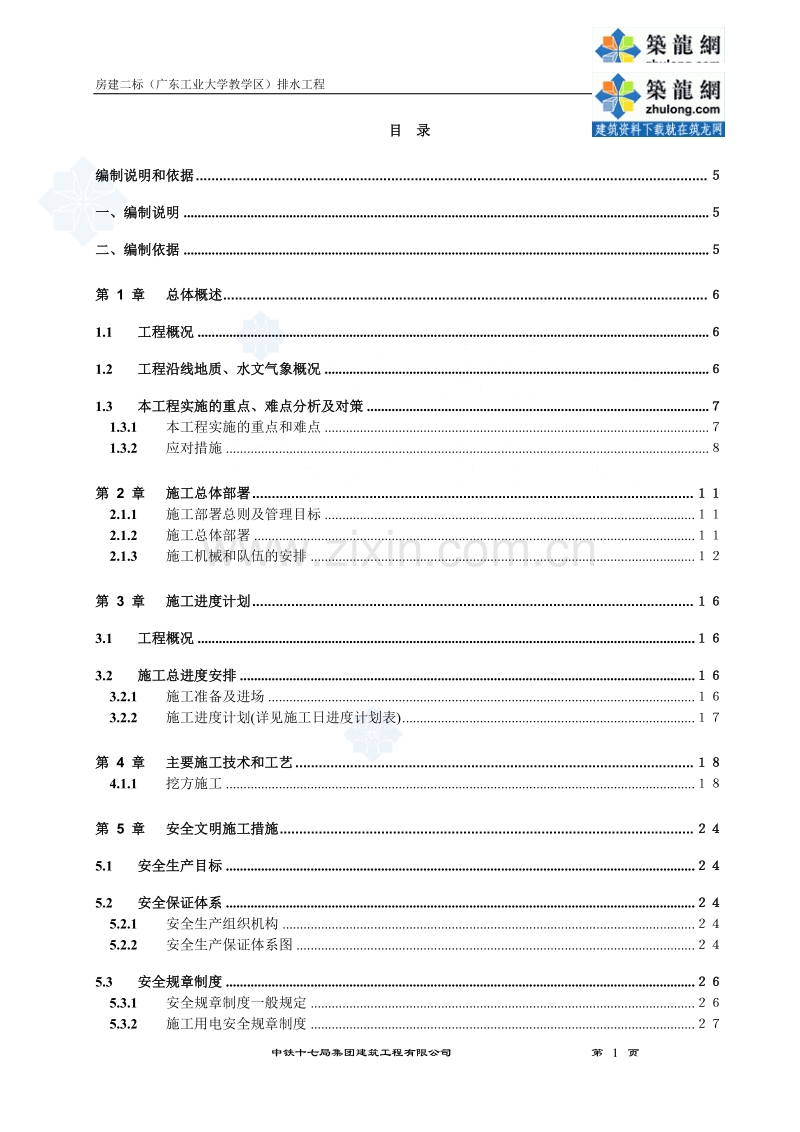

1、房建二标（广东工业大学教学区）排水工程 施工方案 中铁十七局集团建筑工程有限公司 第 页 目目 录录 编制说明和依据编制说明和依据. 一、编制说明一、编制说明 . 二、编制依据二、编制依据 . 第第 1 章章总体概述总体概述. 1.1工程概况工程概况 . 1.2工程沿线地质、水文气象概况工程沿线地质、水文气象概况 . 1.3本工程实施的重点、难点分析及对策本工程实施的重点、难点分析及对策 . 1.3.1本工程实施的重点和难点 . 1.3.2应对措施 . 第第 2 章章施工总体部署施工总体部署. 2.1.1施工部署总则及管理目标 . 2.1.2施工总体部署 . 2.1.3施工机械和队伍的安排 .

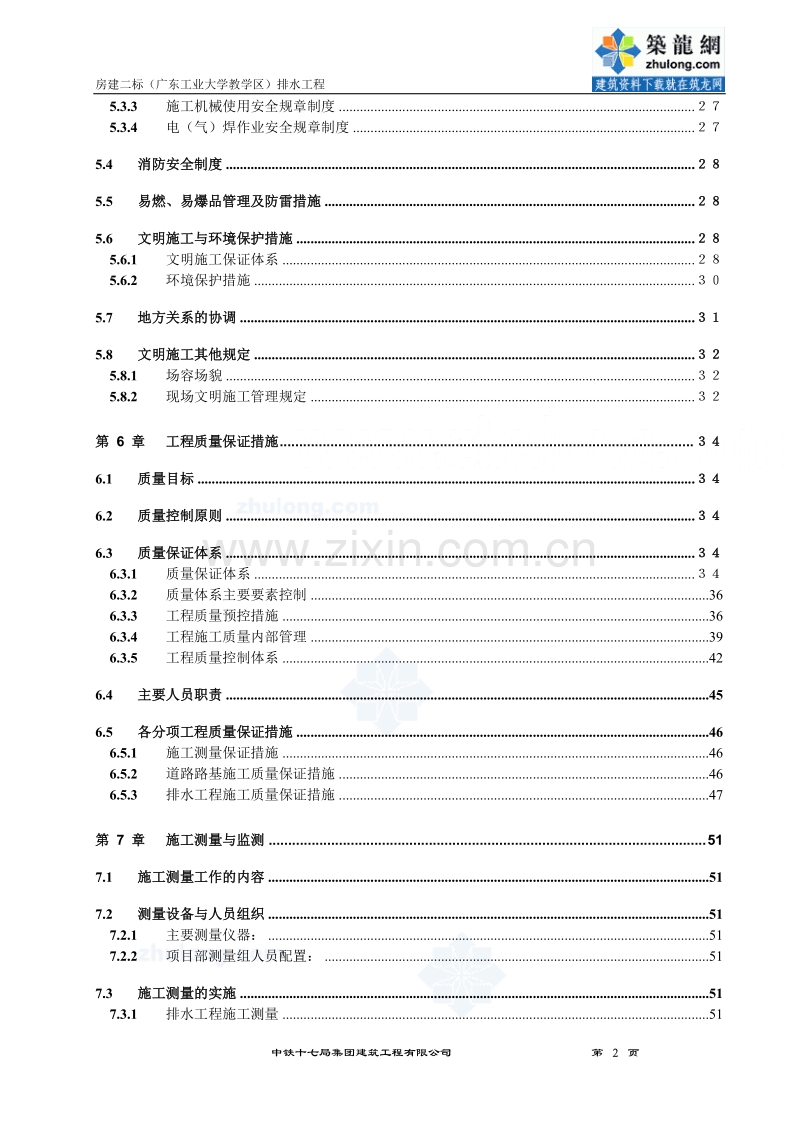

2、 第第 3 章章施工进度计划施工进度计划. 3.1工程概况工程概况 . 3.2施工总进度安排施工总进度安排 . 3.2.1施工准备及进场 . 3.2.2施工进度计划(详见施工日进度计划表). 第第 4 章章主要施工技术和工艺主要施工技术和工艺. 4.1.1挖方施工 . 第第 5 章章安全文明施工措施安全文明施工措施. 5.1安全生产目标安全生产目标 . 5.2安全保证体系安全保证体系 . 5.2.1安全生产组织机构 . 5.2.2安全生产保证体系图 . 5.3安全规章制度安全规章制度 . 5.3.1安全规章制度一般规定 . 5.3.2施工用电安全规章制度 . 房建二标（广东工业大学教学区）排水
3、工程 施工方案 中铁十七局集团建筑工程有限公司 第 页 5.3.3施工机械使用安全规章制度 . 5.3.4电（气）焊作业安全规章制度 . 5.4消防安全制度消防安全制度 . 5.5易燃、易爆品管理及防雷措施易燃、易爆品管理及防雷措施 . 5.6文明施工与环境保护措施文明施工与环境保护措施 . 5.6.1文明施工保证体系 . 5.6.2环境保护措施 . 5.7地方关系的协调地方关系的协调 . 5.8文明施工其他规定文明施工其他规定 . 5.8.1场容场貌 . 5.8.2现场文明施工管理规定 . 第第 6 章章工程质量保证措施工程质量保证措施. 6.1质量目标质量目标 . 6.2质量控制原则质量控
4、制原则 . 6.3质量保证体系质量保证体系 . 6.3.1质量保证体系 . 6.3.2质量体系主要要素控制 .36 6.3.3工程质量预控措施 .36 6.3.4工程施工质量内部管理 .39 6.3.5工程质量控制体系 .42 6.4主要人员职责主要人员职责 .45 6.5各分项工程质量保证措施各分项工程质量保证措施 .46 6.5.1施工测量保证措施 .46 6.5.2道路路基施工质量保证措施 .46 6.5.3排水工程施工质量保证措施 .47 第第 7 章章施工测量与监测施工测量与监测 .51 7.1施工测量工作的内容施工测量工作的内容 .51 7.2测量设备与人员组织测量设备与人员组织
5、.51 7.2.1主要测量仪器： .51 7.2.2项目部测量组人员配置： .51 7.3施工测量的实施施工测量的实施 .51 7.3.1排水工程施工测量 .51 房建二标（广东工业大学教学区）排水工程 施工方案 中铁十七局集团建筑工程有限公司 第 页 7.4测量资料的管理测量资料的管理 .52 7.5施工监测施工监测 .52 7.5.1监测的目的和必要性 .52 7.5.2施工监测的内容及要求 .52 7.5.3监测质量保证措施 .53 7.5.4监测数据处理 .53 第第 8 章章其他技术保证措施其他技术保证措施.55 8.1雨期施工保证雨期施工保证 .55 8.1.1沟槽雨期施工措施 .
6、55 8.1.2管道工程雨期施工措施 .55 8.2防洪、防台风、防高温天气保证措施防洪、防台风、防高温天气保证措施 .56 8.3夜间施工保证措施夜间施工保证措施 .56 房建二标（广东工业大学教学区）排水工程 施工方案 中铁十七局集团建筑工程有限公司 第 页 编制说明和依据编制说明和依据 一一、编编制制说说明明 本施工组织设计建议书是根据业主提供的广州大学城（小谷围岛）广东工业大学 建设项目小市政施工图纸及工程现场调查资料等，结合现行的路桥管道施工技术规范 和我司以往同类工程的施工经验进行编制的。 我司接到施工图纸后，立即组织成立了本施工组织设计编制小组。小组成员由具有 丰富施工经验和理论
7、知识的工程技术人员组成，他们进行了熟悉设计图纸的工作，以全 面准确地了解本标段施工要求、设计情况，同时还进行施工现场勘察。我司进一步组织 了由总工程师牵头的方案讨论活动，确定了一些关键性施工技术和施工方法。 本施工组织设计力求做到详细，具有可操作性，能够用于指导实际施工。针对本工 程的施工特点，从施工组织、技术方案、质量保证措施、工期控制、成本控制、安全、 环保和文明施工等方面进行具体剖析说明。 我司已通过了 ISO9001：2000 质量体系认证，建立和完善了一套完整的工程质量管 理和保证系统。本工程将会严格按照 ISO9001：2000 质量管理体系的要求进行运作，按 施工组织设计建议书已
8、拟订的质量保证措施进行施工过程的控制，发挥我公司在人才设 备、技术上的优势，真正贯彻“精心施工，高效优质，竭诚服务，持续改进精心施工，高效优质，竭诚服务，持续改进”的质量方 针，确保工程质量。 我司承诺服从业主监理调度，做好有关各方面协调工作，调动全公司的力量，确保 工程质量达到省优良样板标准，争创鲁班奖， “文明施工样板工地”和“安全施工样板工 地” 。 二二、编编制制依依据据 本施工组织设计编制时主要参考以下规范（规程） 、标准和文件： 城市排水工程规划规范GB50318-2000 地面水环境质量标准GH3838-2002 城市工程管线综合规划规范GB50289-98 以及国家、交通部、建
9、设部及地方颁布的最新相关的施工规范（规程） 。 房建二标（广东工业大学教学区）排水工程 施工方案 中铁十七局集团建筑工程有限公司 第 页 第第 1 章章 总总体体概概述述 1.1 工工程程概概况况 广州大学城位于番禺区小谷围岛及其南岸地区，西邻洛溪岛、北邻生物岛、东邻长 州岛。与琶洲岛相望，规划范围 43.3 平方公里。我单位负责施工的二期小市政修复工程 位于广州工业大学教学北区。施工内容为 B、C、D、E 线市政排雨水、污水管道敷设及 修复；场区土方的外运。主要工程量详见表 1-1主要工程量表 。 表表 1-1 主要工程量表主要工程量表 项目名称数量单位备注 一、排水工程 排水（雨水）600
10、13505500m平均埋深 3.04.0 污水 3004005500m平均埋深 3.04.0 1.2 工工程程沿沿线线地地质质、水水文文气气象象概概况况 1. 地形地貌 小谷围岛四面滨水，岛周围地势低平，岛内以低丘陵冲积平原为主，现状多为农业 用地和林地。岛上自然植被茂密，景色怡人，环境优美。广东工业大学教学北区二期土 建主体施工已全部完工。 2. 气候特征 地处南亚热带、亚热带季风季节气候区。海洋性气候特别显著。常见主导风为北风， 平均风速 1.9m/s，七、八、九月常遭受六级以上的大风袭击或影响，台风最大风力在 9 级 以上，并带来暴雨，破坏力极大。 3. 水文特征 场地地下水主要为第四系
11、松散覆盖层的孔隙性潜水，主要含水层为砂层。本区地处 河口滩涂，属潮间地带，地面高程低，地下水位高。地下水除受大气降水补给外，还受 径流和潮流影响，尤其后者，直接影响着地下水的补给、排泄和动态。 4. 地质情况 房建二标（广东工业大学教学区）排水工程 施工方案 中铁十七局集团建筑工程有限公司 第 页 小谷围岛四面环水，沥滘水道与官洲道水道从南北两面流过，地貌以丘陵为主，地 形起伏较大，沿线地质情况变化复杂。一般上层主要为淤泥、淤泥质粉细砂，厚度在 1.25.6m 间，呈流塑软塑状；中层主要为粉细砂中砂类粘土,厚度在 1.913m 间；底 层为泥质粉砂岩或混合岩。 5. 地震基本烈度 小谷围岛场地
12、地震基本烈度为度，属强震区。 1.3 本本工工程程实实施施的的重重点点、难难点点分分析析及及对对策策 1.3.1 本工程实施的重点和难点 1.3.1.1 房建施工与小市政施工交叉进行，施工干扰大。 根据大学城指挥部工期要求，教学区市政道路定于四月上旬开始施工，其时，房建 施工正进入装饰装修的紧张阶段。本工程施工部位大部位于房建单体内，交叉施工多， 协调关系复杂；同时受已建房的影响，无法使用机械，影响工程进度。 1.3.1.2 施工工期及进度控制 本工程规定必须在四月上旬开工；六月底完工，工程进度快，由于本工程施工交叉 多，工程量较大，因此，施工进度控制是本工程的重点，又是本工程的难点所在。 1
13、.3.1.3 精心组织、合理安排施工流水 本工程必须配备强有力的项目经理部，成立相应的管理机构，各工序挑选精良的施 工班组施工。本工程以单体划分各施工区段，合理组织施工流水，保证各工作面既要满 负荷工作，又不能互相干扰。施工流水安排和正常运作是本工程的重中之重，是保证工 期的关键。 1.3.1.4 土石方工程施工难度大，土方外运困难；必须均衡、有序调配 本工程土方外运困难，因此必须均衡、有序调配挖、填方。尽量减少外运土方。施 工中既要满足工程进度与成本控制的需要，把合格的土石方在场内均衡、有序调配；又 要适应工程质量的要求，把多余的土方及时挖运。这需要较多的机械设备（考虑机械无 法满负荷运转）
14、 、良好的运输通道、周密的计划安排，其施工组织是有一定难度的。 房建二标（广东工业大学教学区）排水工程 施工方案 中铁十七局集团建筑工程有限公司 第 页 1.3.1.5 雨水管、污水管修复 经检查本工程的雨水管、污水管全部堵塞，大部无法清通，必须重新敷设；管道清通工作也相当 困难。 1.3.1.6 材料组织 本工程施工材料品种既有甲方供料，又有承包人自行采购材料。业主在岛内集中供 应的材料有：钢筋、水泥、石粉、砂、混凝土等，承包人自行采购的材料有：各种排水 管。鉴于本工程工期紧，材料使用时间集中，使用量大，材料堆场面积有限，材料质量 要求严格。因此必须事先计划，事中联系落实，加强检测。该项内容
15、要作为本工程的重 点之一来考虑。 1.3.1.7 雨季施工组织 本工程的施工会遇到较多的雨天，土石方开挖回填、管沟施工等施工会受到很大的 影响，包括工程的进度和质量控制，土方压实及石屑层碾压在饱水的情况下都不能施工， 管沟井充满积水危及坑壁的安全，因此，要重点组织雨季的施工措施。 1.3.2 应对措施 1.3.2.1 工程进度控制对策 1. 肢解关键节点工期和总工期目标，保证落实每天的工作计划，以日进度保旬进度， 以旬进度保月进度，再以月进度保整体工期的顺利完工。 2. 制定和落实各种赶工措施，包括雨季施工措施、夜间施工措施以及其它情况下工期 滞后时的赶工措施，做到有计划、有组织、有落实。 3
16、. 保证项目经理部的正常运作和施工班组的任务完成。各级管理人员尽心尽责、协调 配合，施工队伍责任到位、素质优良。 4. 精心组织，充分利用多方面的资源优势，合理安排施工流水。流水作业必须实现， 各工作面完全展开，建立完善的激励机制，形成运转有序、充满活力的工作机制。 5. 落实劳动力、材料设备的投入计划，保证工程施工的顺利进行。 6. 加强工程质量控制，杜绝返工、停工现象。 以上措施的具体方案见本施工组织设计的有关章节，以免赘述。 房建二标（广东工业大学教学区）排水工程 施工方案 中铁十七局集团建筑工程有限公司 第 页 1.3.2.2 交叉作业的施工协调 1. 由中铁十七局大学城项目部总承包服
17、务部牵头成立统一的协调小组，安排专职人员 负责协调工作。 2. 协调小组应定期（必要时每天）开会，通报可能发生的交叉影响事件，并提出相应 的对策和安排。各施工单位必须服从协调小组的安排。 3. 施工安排必须超前，有预见性，提前化解一些相互影响的矛盾。 4. 做好内部协调工作，保证各作业面（点）不相互干扰，或把影响降低到最小，使工 程顺利进行。 1.3.2.3 施工组织及流水安排 1. 项目经理部机构要健全，人员应精干，职责要分明，充分发挥组织、协调、监督的 作用。 2. 施工班组素质要优良，各工种技术要熟练，施工前必须进行技术交底，施工中必须 做好技术指导和监督，要服从统一的指挥和调配。 3.
18、 施工机械必须完好、数量足，施工材料必须供应及时。 4. 施工流水必须实现，应根据分区分幅分工序的原则，形成多个作业面，全面开花的 施工场面，施工具备层次性，能最大化利用场内资源，落实每天的施工任务，保证工程 进度的阶梯形推进。 5. 加强外部协调联系，确保内部统一管理，各工区、各班组树立服从大局的思想，在 宏观控制上要保障有力。 1.3.2.4 土石方调配措施 1. 挖、填土石方计划要准确、周密。要准确计算各区段的土石方挖填数量，挖方路线 应结合填方需要和工期安排，弃土等应运至场外指定地点；填方时应注意先后次序。 2. 土石方工程配备的机械设备必须到位，根据工程需要作出及时的调整，尤其要保证 运输路线的通畅。挖填工作有机结合，提高机械设备的利用率。 3. 由于施工期间大学城学生上课，因此噪音大的施工项目考虑夜间施工的安排。 1.3.2.5 材料组织 1. 建立施工期总材料计划及各阶段材料需求计划，根据材料种类，及时与相应的供货 房建二标（广东工业大学教学区）排水工程 施工方
