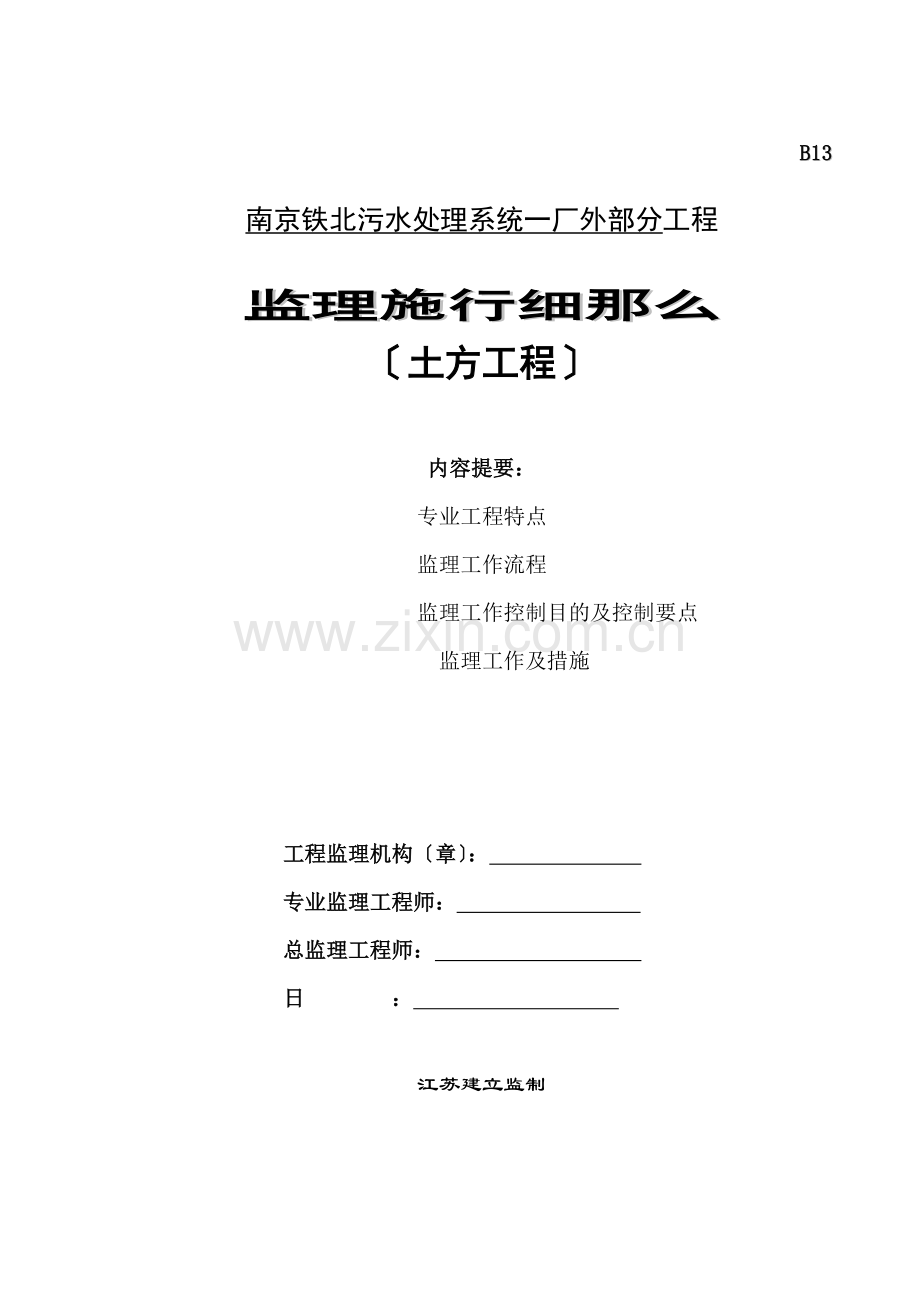

南京铁北污水处理系统一厂外部分工程
监理施行细那么
〔土方工程〕

内容提要：
专业工程特点
监理工作流程
监理工作控制目的及控制要点
监理工作及措施

工程监理机构〔章〕：　　　　　　　
专业监理工程师：
总监理工程师：　　　　　　　　 　
日 ：　 　　
江苏建立监制

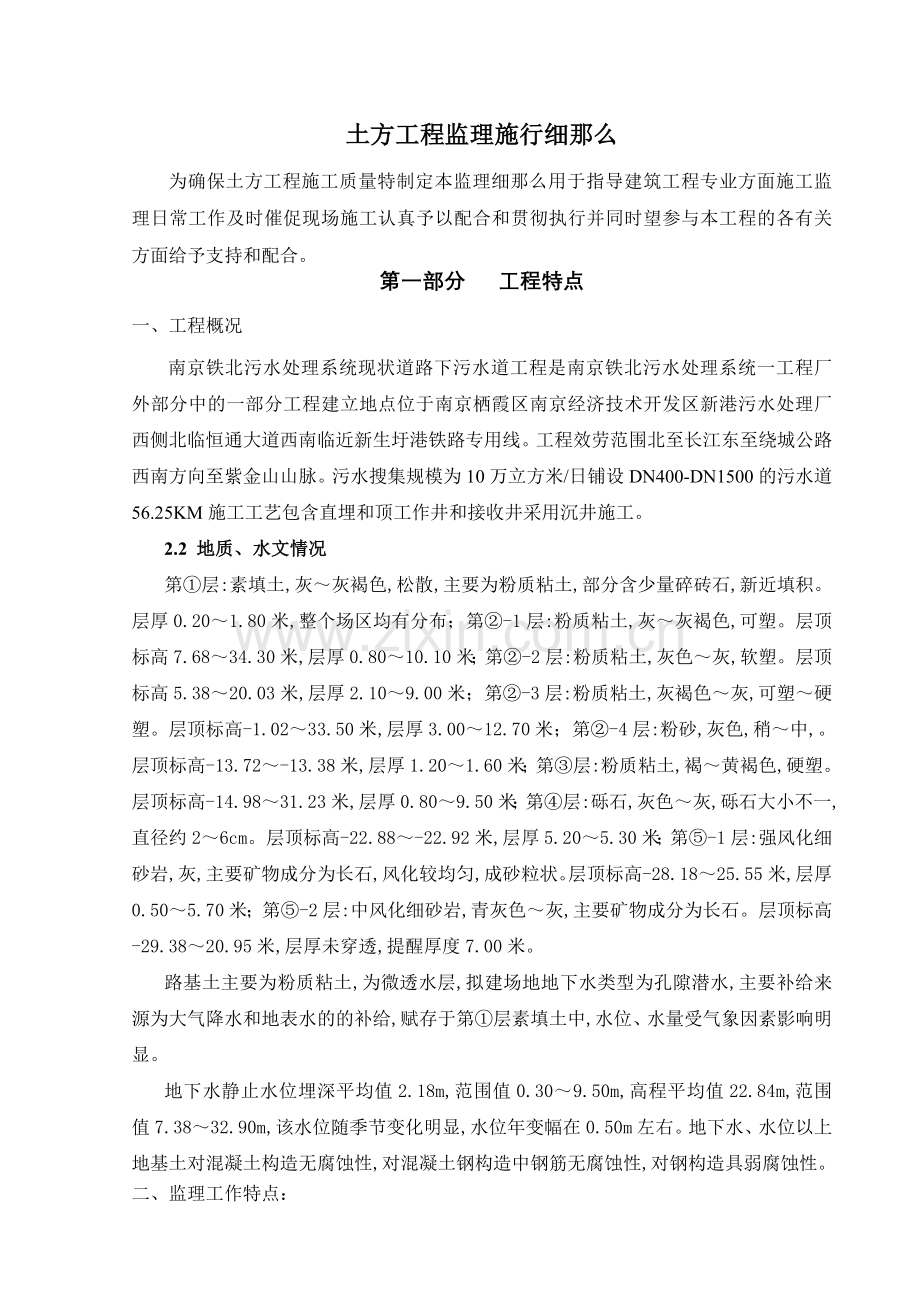

土方工程监理施行细那么
为确保土方工程施工质量特制定本监理细那么用于指导建筑工程专业方面施工监理日常工作及时催促现场施工认真予以配合和贯彻执行并同时望参与本工程的各有关方面给予支持和配合。
第一部分 工程特点
一、工程概况
南京铁北污水处理系统现状道路下污水道工程是南京铁北污水处理系统一工程厂外部分中的一部分工程建立地点位于南京栖霞区南京经济技术开发区新港污水处理厂西侧北临恒通大道西南临近新生圩港铁路专用线。工程效劳范围北至长江东至绕城公路西南方向至紫金山山脉。污水搜集规模为10万立方米/日铺设DN400-DN1500的污水道56.25KM施工工艺包含直埋和顶工作井和接收井采用沉井施工。
2.2 地质、水文情况
第①层:素填土,灰～灰褐色,松散,主要为粉质粘土,部分含少量碎砖石,新近填积。层厚0.20～1.80米,整个场区均有分布；第②-1层:粉质粘土,灰～灰褐色,可塑。层顶标高7.68～34.30米,层厚0.80～10.10米；第②-2层:粉质粘土,灰色～灰,软塑。层顶标高5.38～20.03米,层厚2.10～9.00米；第②-3层:粉质粘土,灰褐色～灰,可塑～硬塑。层顶标高-1.02～33.50米,层厚3.00～12.70米；第②-4层:粉砂,灰色,稍～中,。层顶标高-13.72～-13.38米,层厚1.20～1.60米；第③层:粉质粘土,褐～黄褐色,硬塑。层顶标高-14.98～31.23米,层厚0.80～9.50米；第④层:砾石,灰色～灰,砾石大小不一,直径约2～6cm。层顶标高-22.88～-22.92米,层厚5.20～5.30米；第⑤-1层:强风化细砂岩,灰,主要矿物成分为长石,风化较均匀,成砂粒状。层顶标高-28.18～25.55米,层厚0.50～5.70米；第⑤-2层:中风化细砂岩,青灰色～灰,主要矿物成分为长石。层顶标高-29.38～20.95米,层厚未穿透,提醒厚度7.00米。
路基土主要为粉质粘土,为微透水层,拟建场地地下水类型为孔隙潜水,主要补给来源为大气降水和地表水的的补给,赋存于第①层素填土中,水位、水量受气象因素影响明显。
地下水静止水位埋深平均值2.18m,范围值0.30～9.50m,高程平均值22.84m,范围值7.38～32.90m,该水位随季节变化明显,水位年变幅在0.50m左右。地下水、水位以上地基土对混凝土构造无腐蚀性,对混凝土钢构造中钢筋无腐蚀性,对钢构造具弱腐蚀性。
二、监理工作特点：
1、工紧张。
2、沟槽施工时要保证边坡的稳定。
3、施工作业面狭小
细那么根据：
1、常州江边污水处理厂二扩建及提标改造工程监理规划
2、岩土工程勘察〔常州东华岩土工程编为2021032〕
3、建筑地基根底工程施工质量验收〔GB 50202-2002〕
4、工程测量
5、建立工程相关法律、法规
6、?地基与根底工程施工及验收?
7、?建筑工程施工质量验收统一?〔GB50300-2001〕
8、经施工图审核通过的施工图设计。
9、?建立工程监理?
10、建立工程承包合同、委托监理合同；
11、经批准的施工组织设计及施工方案；
12、设计图纸会审技术交底及例会专题
第二部分 土方工程的监理工作流程

一、审查施工企业资质等有关资料
1、施工企业资质等级证书
2、建立工程施工答应证
3、企业法人营业执照
4、工程经理及主要理人员技术人员的上岗证书
5、专职质检员、平安员、施工员的上岗证书
6、特殊工种〔电工、挖机操作工、运土车司机等〕的上岗证
7、检测仪器、工具的标定证书
8、土方开挖施工方案〔当深度到达深基坑标高的专项方案及证结果〕
9、与质量平安监视站质检手续、安检手续的证明
10、合法的倒土地点确认资料
11、开工等
二、检查施工质保体系、安保体系是否健全
1、施工质保体系、安保体系组织机构落实情况；
2、施工质保体系主要规章制度；
3、施工安保体系主要规章制度。
三、监理验收程序
工序检查验收程序
1、施工自检。包括班组长自检、互检〔下道工序检查上道工序〕和专职质检员检验。施工自检合格后应填写工序报验单和质量检查评定表并以书面形式〔采用江苏建立统一表格A3.3〕报监理验收施工的自检资料附在表格A3.3后面。施工自检不合格自行整改、返工。
2、监理验收。监理工程师收到施工的书面A3.3经审核无误后应尽快进展验收。验收合格签字后才能进入下道工序施工；验收不合格监理在验收单上写明整改要求并在监理日志中作好记录施工必须进展整改或返工。整改或返工完后再进展以上自检程序；自检合格后监理工程师一般在24小时内再行复验影响的工、费用由施工负责。如复验仍未通过应对责任人进展教育或处分。施工没有自检或无自检记录监理工程师可回绝验收。
3、监理工程师在施工过程现问题应提出口头指并做好监理的记录施工应及时纠正。如不及时纠正在验收时发现必须返工影响的工、费用由施工负责。
4、为加强工程验收的方案性施工可根据每周进度方案排出相应的工程验收方案。凡列入方案的验收监理将优先保证。特殊情况需要监理在正常工作时间以外或节假日时间内进展验收必须提早1天〔最短半天〕现场总监理工程师或总监代表。

第三部分 土方工程施工的控制要点及目的值
一、质量控制要点
1、在土方开挖前应做好地面排水和降低地下水位工作地下水位应降至基底以下0.5—1.0m后方可开挖。降水工作应持续到回填完毕。
2、土方开挖前应检查定位防线、排水和降低地下水位系统合理安排土方运输车的行走道路及合法的弃土位置并经监理和业主确认。施工过程中应经常检查平面位置、程度标高、边坡坡度、压实度、排水、降低地下水位系统并随时观测周围的环境变化。平面控制桩和水准控制点应采取可靠的保护措施定复测和检查。
3、放坡的基坑开挖过程中要同时做好护坡以免雨水侵蚀后而致塌方。基坑坡脚可堆放装土草袋目的是增加坡体土的被动土压力增加坡脚的稳定性此项工作应在基坑开挖好后随即进展。
4、挖基坑时应合理确定开挖顺序和分层开挖深度。当接近地下水时应先完成标高最低处的挖方以便于在该处集中排水。
5、采用机械开挖基坑时经在基底标高以上预留一层15～30cm土用人工清理其厚度应根据施工机械确定以免挖掘机施工时扰动基底原状土。挖至设计标高后须迅速与工勘、设计人员联络验收基槽随即进展垫层施工以防基底暴露时间过长致使基底出现烂泥和橡皮土〔如出现上述情况应采取加做碎石垫层或其它设计院认可的〕。
6、基坑〔槽〕底部的开挖宽度除根底底部宽度外应根据施工需要增加工作面、排水设施和支撑构造的宽度。
7、当基坑挖好后不能及时进展下一工序时可在基底标高以上留15—30cm一层土不挖待下一工序开场前再挖除。
8、在桩附近挖土时应防止挖机抓斗触碰桩身致使桩身受到损伤。如在开挖之前将桩顶标高高于设计标高的桩在施工图上说明并告知施工要求施工注意；在开挖过程中要求施工安排专门人员进展指挥在快要挖到工程桩时可采用人工开挖将桩探明后再采用机械开挖始终保证挖机抓斗距工程桩30cm以上的间隔 。
9、挖方边坡上侧堆土或材料以及挪动施工机械时应与挖方边缘保持一定间隔 以保证边坡和直立壁的稳定。当土质良好时堆土或材料应距挖方边缘0.8m以外高度不宜超过１.5m。当土质较差或雨天时严禁在基坑上部堆载或挪动施工机械。
10、开挖基坑不得超过基底标高如个别地方超挖时应用与基土一样的土料填补并夯实至要求的实度或用中、粗砂、碎石类土填补并夯实。在重要部位超挖时可用低标混凝土填补并应征得设计人员同意。
11、施工机械行驶道路应填筑适当厚度的碎〔砾〕石必要时应铺设工具式基箱〔板〕。
12、相邻基坑开挖时应遵循先深后浅或同时进展的施工顺序并应及时作好根底。
13、在集群桩上开挖基坑时应在打桩完成后间隔一段时间再对称挖土。在集群桩附近开挖基坑时应采取措施防止桩基位移。
14、 挖出的土方不应堆在边坡顶上或建筑物〔构筑物〕附近。
15、雨施工：
(1) 雨施工的工作面不宜过大应逐片、逐段的分完成。
(2) 雨开挖基坑时应注意边坡稳定。必要时可适当放缓边坡坡度或设置支撑。施工时应加强对边坡和支撑的检查。
(3) 雨开挖基坑时应在坑外侧围以土堤或开挖水沟防止地面水流入。
16、破桩时在距桩顶设计标高20cm时不能采取大锤夯击而应采取凿子凿至设计标高以免影响嵌入承台的桩顶质量。同样破桩时桩顶钢筋严禁打弯。
17、土方回填前应去除基底的垃圾、树根等杂物抽除坑穴积水、淤泥验收基底标高。如在耕植土或松土上填方应在基底压实后再进展。
18、对填方土料应按设计要求验收前方可填入。
19、填方施工过程中应检查排水措施每层填筑厚度、含水量控制、压实程度。填筑厚度及压实遍数应根据土质、压实系数及所用机具确定。
20、填方施工完毕后应检查标高、边坡坡度、压实程度等。
二、目的值
1、基坑边坡坡度：正常部位 1：0.33；暗浜部位1：1。
2、土方开挖工程质量检验〔mm〕
项
序
工程
允许偏向或允许值
检验
柱基基坑基槽
挖方场地平整
沟
地〔路〕面基层
人工
机械
主控工程
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度、宽度〔由设计中心线向两边量〕
+200
-50
+300
-100
+500
-150
+100
-
经纬仪用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般工程
1
外表平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
注：地〔路〕面基层的偏向只适用于直接在挖、填方上做地〔路〕面的基层。

3、填土施工时的分层厚度及压实遍数
压实机具
分层厚度〔mm〕
每层压实遍数
平碾
250～300
6～8
振动压实机
250～350
3～4
柴油打夯机
200～250
3～4
人工打夯
<200
3～4
4、填土工程质量检验
项
序
工程
允许偏向或允许值
检验
桩基基坑基槽
场地平整
沟
地〔路〕面基层
人工
机械
主控工程
1
标高
-50
±30
±50
-50
-50
水准仪
2
分层压实系数
设计要求
按规定
一般工程
1
回填土料
设计要求
取样检查
或直观鉴别
2
分层厚度及含水量
设计要求
水准仪及抽样检查
3
外表平整度
20
20
30
20
20
用靠尺或水准仪

第四部分 监理工作的和措施
一、监理工作
1、根据工程工程的特点业主要选好有经历的施工；
2、进展技术、质量交底严格按图施工按施工；
3、加强对施工过程的巡视、检查、验收发现问题及时解决。
二、质量控制措施
土方工程质量控制可根据不同阶段分为事前控制、事中控制和事后验收。
1、事前控制
1〕审查施工上报的施工组织方案。审查重点：a.保证工程质量和平安的技术措施；b.挖机及运土车的规格型是否合适本工程的现场；c.测量放线的；d.土方开挖顺序的安排；e.施工方案安排和保证工的措施；f.土方工程质量。。
2〕分析地质资料对于遇暗浜部位或软弱土质应指定特殊措施以防土体滑移导致工程桩倾斜。
3〕应有防止挖机抓斗触碰工程桩的详细措施。
4〕参与检查现场的测量标桩、建筑物的定位及水准点的精度。
5〕理解基坑开挖现场附近的地下线等政设施情况审查环境保护措施及施工监测方案。
2、事中控制
1〕测量放线及标高复核。
2〕土方开挖应有专人进展指挥以防挖机触碰工程桩。
3〕严格控制开挖顺序及深度必须按照施工方案确定的顺序及深度进展开挖。边坡坡度应符合方案要求。
4〕机械开挖后预留的人工清土的土层厚度应符合方案的要求。
5） 对于土质较差〔由工勘及设计认定〕或超挖的部位应采用砂石回填。
3、事后验收
1〕审查施工上报的资料。
2） 对于土质较差〔由工勘及设计认定〕或超挖的部位的处理。
3） 按照设计及要求对土方工程进展验收。
