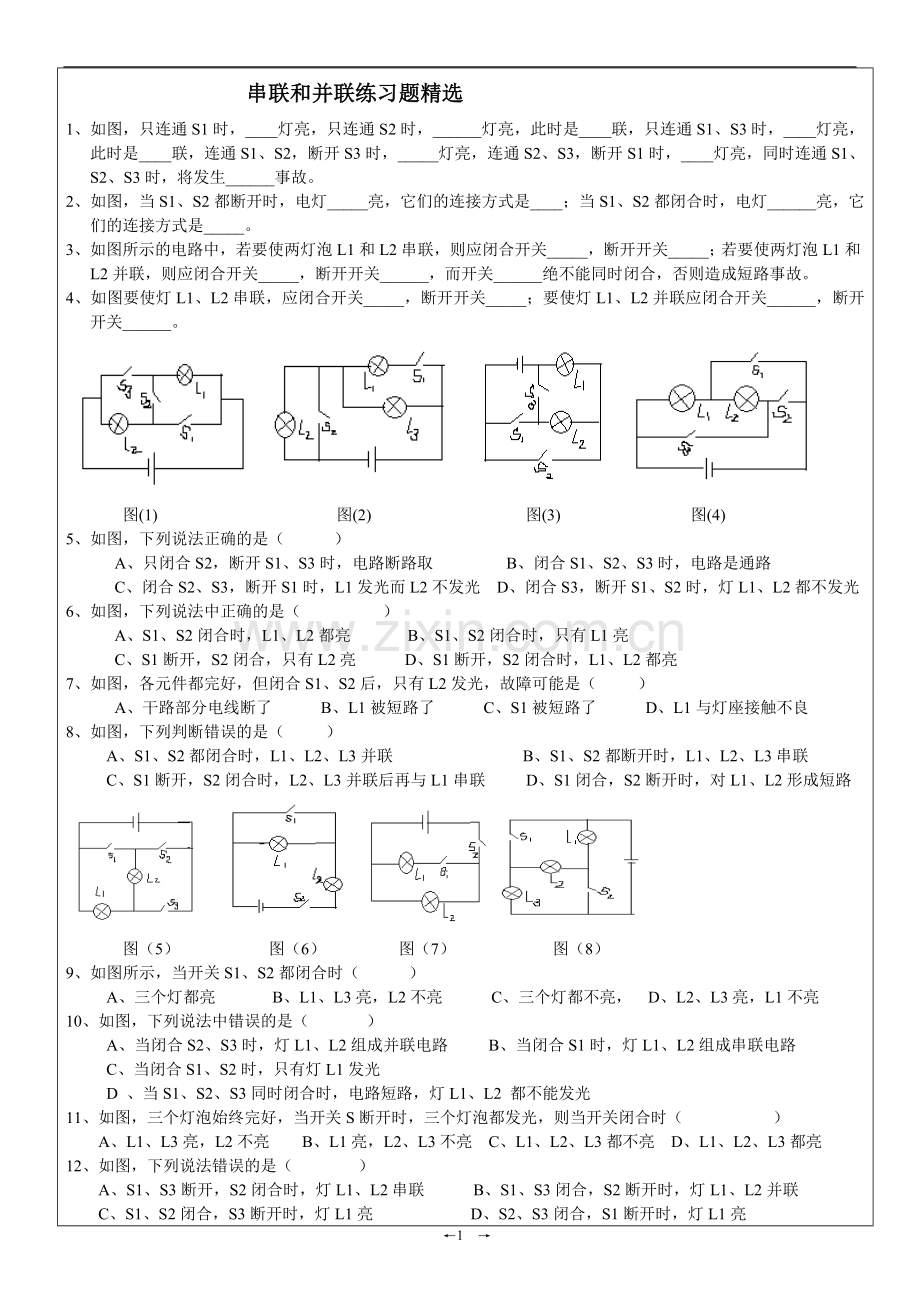

串联和并联练习题精选
1、如图，只连通S1时，____灯亮，只连通S2时，______灯亮，此时是____联，只连通S1、S3时，____灯亮，此时是____联，连通S1、S2，断开S3时，_____灯亮，连通S2、S3，断开S1时，____灯亮，同时连通S1、S2、S3时，将发生______事故。
2、如图，当S1、S2都断开时，电灯_____亮，它们的连接方式是____；当S1、S2都闭合时，电灯______亮，它们的连接方式是_____。
3、如图所示的电路中，若要使两灯泡L1和L2串联，则应闭合开关_____，断开开关_____；若要使两灯泡L1和L2并联，则应闭合开关_____，断开开关______，而开关______绝不能同时闭合，否则造成短路事故。
4、如图要使灯L1、L2串联，应闭合开关_____，断开开关_____；要使灯L1、L2并联应闭合开关______，断开开关______。

图(1) 图(2) 图(3) 图(4)
5、如图，下列说法正确的是（ ）
A、只闭合S2，断开S1、S3时，电路断路取 B、闭合S1、S2、S3时，电路是通路
C、闭合S2、S3，断开S1时，L1发光而L2不发光 D、闭合S3，断开S1、S2时，灯L1、L2都不发光
6、如图，下列说法中正确的是（ ）
A、S1、S2闭合时，L1、L2都亮 B、S1、S2闭合时，只有L1亮
C、S1断开，S2闭合，只有L2亮 D、S1断开，S2闭合时，L1、L2都亮
7、如图，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（ ）
A、干路部分电线断了 B、L1被短路了 C、S1被短路了 D、L1与灯座接触不良
8、如图，下列判断错误的是（ ）
A、S1、S2都闭合时，L1、L2、L3并联 B、S1、S2都断开时，L1、L2、L3串联
C、S1断开，S2闭合时，L2、L3并联后再与L1串联 D、S1闭合，S2断开时，对L1、L2形成短路

图（5） 图（6） 图（7） 图（8）
9、如图所示，当开关S1、S2都闭合时（ ）
A、三个灯都亮 B、L1、L3亮，L2不亮 C、三个灯都不亮， D、L2、L3亮，L1不亮
10、如图，下列说法中错误的是（ ）
A、当闭合S2、S3时，灯L1、L2组成并联电路 B、当闭合S1时，灯L1、L2组成串联电路
C、当闭合S1、S2时，只有灯L1发光
D 、当S1、S2、S3同时闭合时，电路短路，灯L1、L2 都不能发光
11、如图，三个灯泡始终完好，当开关S断开时，三个灯泡都发光，则当开关闭合时（ ）
A、L1、L3亮，L2不亮 B、L1亮，L2、L3不亮 C、L1、L2、L3都不亮 D、L1、L2、L3都亮
12、如图，下列说法错误的是（ ）
A、S1、S3断开，S2闭合时，灯L1、L2串联 B、S1、S3闭合，S2断开时，灯L1、L2并联
C、S1、S2闭合，S3断开时，灯L1亮 D、S2、S3闭合，S1断开时，灯L1亮

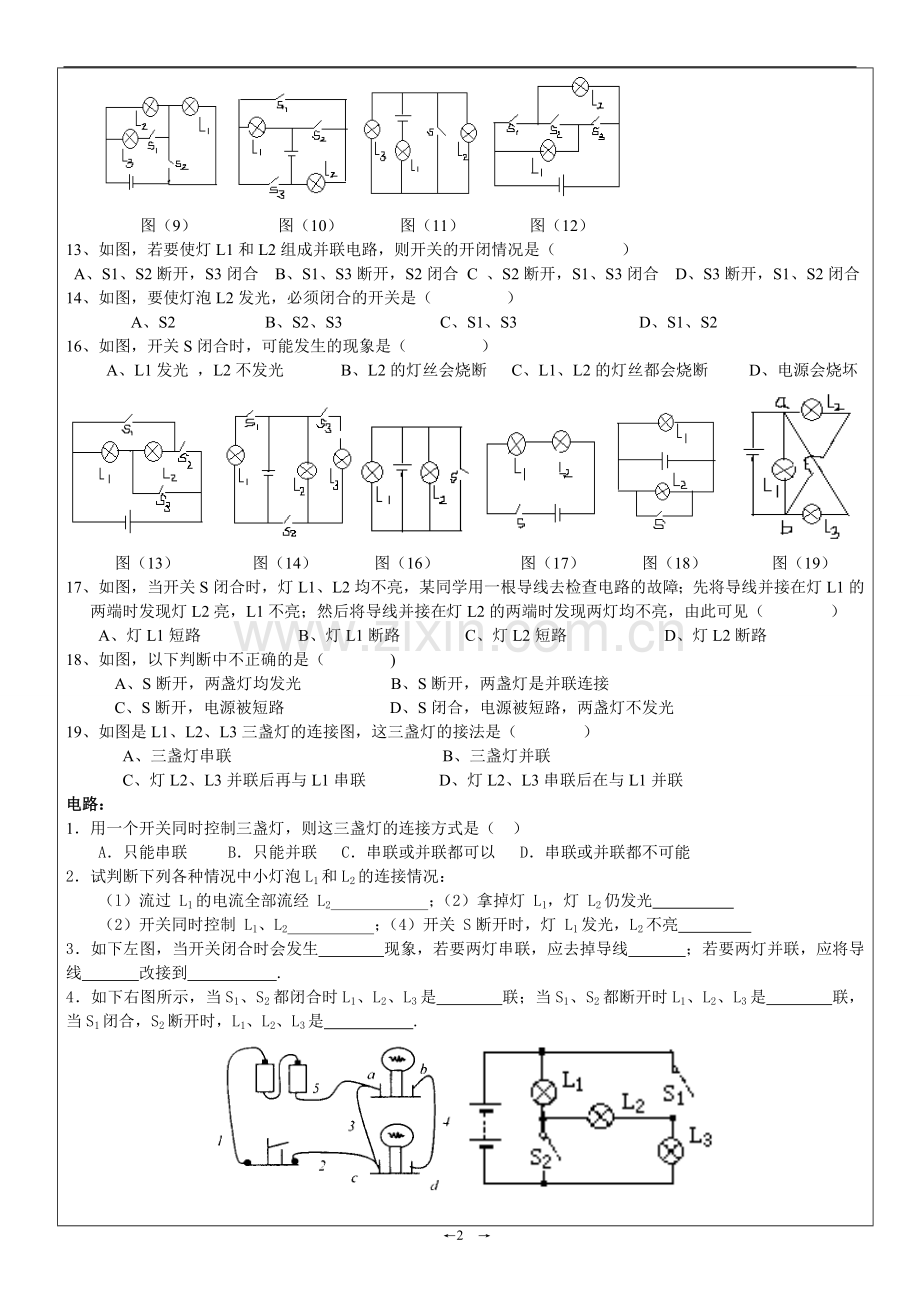

图（9） 图（10） 图（11） 图（12）
13、如图，若要使灯L1和L2组成并联电路，则开关的开闭情况是（ ）
A、S1、S2断开，S3闭合 B、S1、S3断开，S2闭合 C 、S2断开，S1、S3闭合 D、S3断开，S1、S2闭合
14、如图，要使灯泡L2发光，必须闭合的开关是（ ）
A、S2 B、S2、S3 C、S1、S3 D、S1、S2
16、如图，开关S闭合时，可能发生的现象是（ ）
A、L1发光 ，L2不发光 B、L2的灯丝会烧断 C、L1、L2的灯丝都会烧断 D、电源会烧坏

图（13） 图（14） 图（16） 图（17） 图（18） 图（19）
17、如图，当开关S闭合时，灯L1、L2均不亮，某同学用一根导线去检查电路的故障；先将导线并接在灯L1的两端时发现灯L2亮，L1不亮；然后将导线并接在灯L2的两端时发现两灯均不亮，由此可见（ ）
A、灯L1短路 B、灯L1断路 C、灯L2短路 D、灯L2断路
18、如图，以下判断中不正确的是（ )
A、S断开，两盏灯均发光 B、S断开，两盏灯是并联连接
C、S断开，电源被短路 D、S闭合，电源被短路，两盏灯不发光
19、如图是L1、L2、L3三盏灯的连接图，这三盏灯的接法是（ ）
A、三盏灯串联 B、三盏灯并联
C、灯L2、L3并联后再与L1串联 D、灯L2、L3串联后在与L1并联
电路：
1．用一个开关同时控制三盏灯，则这三盏灯的连接方式是（ ）
A．只能串联 B．只能并联 C．串联或并联都可以 D．串联或并联都不可能
2．试判断下列各种情况中小灯泡L1和L2的连接情况：
（l）流过 L1的电流全部流经 L2 ；（2）拿掉灯 L1，灯 L2仍发光
（2）开关同时控制 L1、L2 ；（4）开关 S断开时，灯 L1发光，L2不亮
3．如下左图，当开关闭合时会发生 现象，若要两灯串联，应去掉导线 ；若要两灯并联，应将导线 改接到 .
4．如下右图所示，当S1、S2都闭合时L1、L2、L3是 联；当S1、S2都断开时L1、L2、L3是 联，当S1闭合，S2断开时，L1、L2、L3是 .

教（学）反思：
1、L2，L1、L2，串，L1、L2，并，L2，L1,短路
2、L2、L3，串联，L1、L3，并联
3、S1，S2、S3，S2、S3，S1，S1、S3 4、S2，S1、S3，S1、S3，S2
5—10、CDDCDC 11—16、BCCAD 17—19、BCB
