江苏省苏科版初三物理下学期第十六章电磁转换第一节磁体与磁场作图题的专项基础练习
一、作图题（本大题共16小题，共80.0分）
1. 请标出图中小磁针的N极．

【答案】解：
因为地磁南极在地理北极附近，而地磁北极在地理南极附近，根据异名磁极相互吸引，所以小磁针指向北方(即地磁南极)的为N极，指向南方(即地磁的北极)的是小磁针的S极.如图所示：
．
【解析】指南针是根据地磁场的作用工作的，地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近，再根据磁极间的作用规律，可判断小磁针的指向．
明确地磁场的特点及磁极间的相互作用规律，可顺利解答此题．

2. 请根据要求画图：在如图中标出左边磁极的名称和磁场的磁感线的方向。

【答案】解：在磁体的外部，磁感线从N极指向S极，故左侧磁极为S极，磁感线从右指向左，如图所示：

【解析】在磁体的外部，磁感线从N极指向S极，据此判断。
解答本题的关键是要知道在磁体的外部，磁感线都是从N极指向S极，难度不大。

3. 如图所示，标出任意一条磁感线的方向．

【答案】解：在磁体的外部，磁感线从磁体的北极出来，回到南极.如图所示：

【解析】在磁体的外部，磁感线总是从磁体的北极出来回到南极．
要记住在磁体的外部，磁感线从磁体的北极出来回到南极是解决该题的关键．

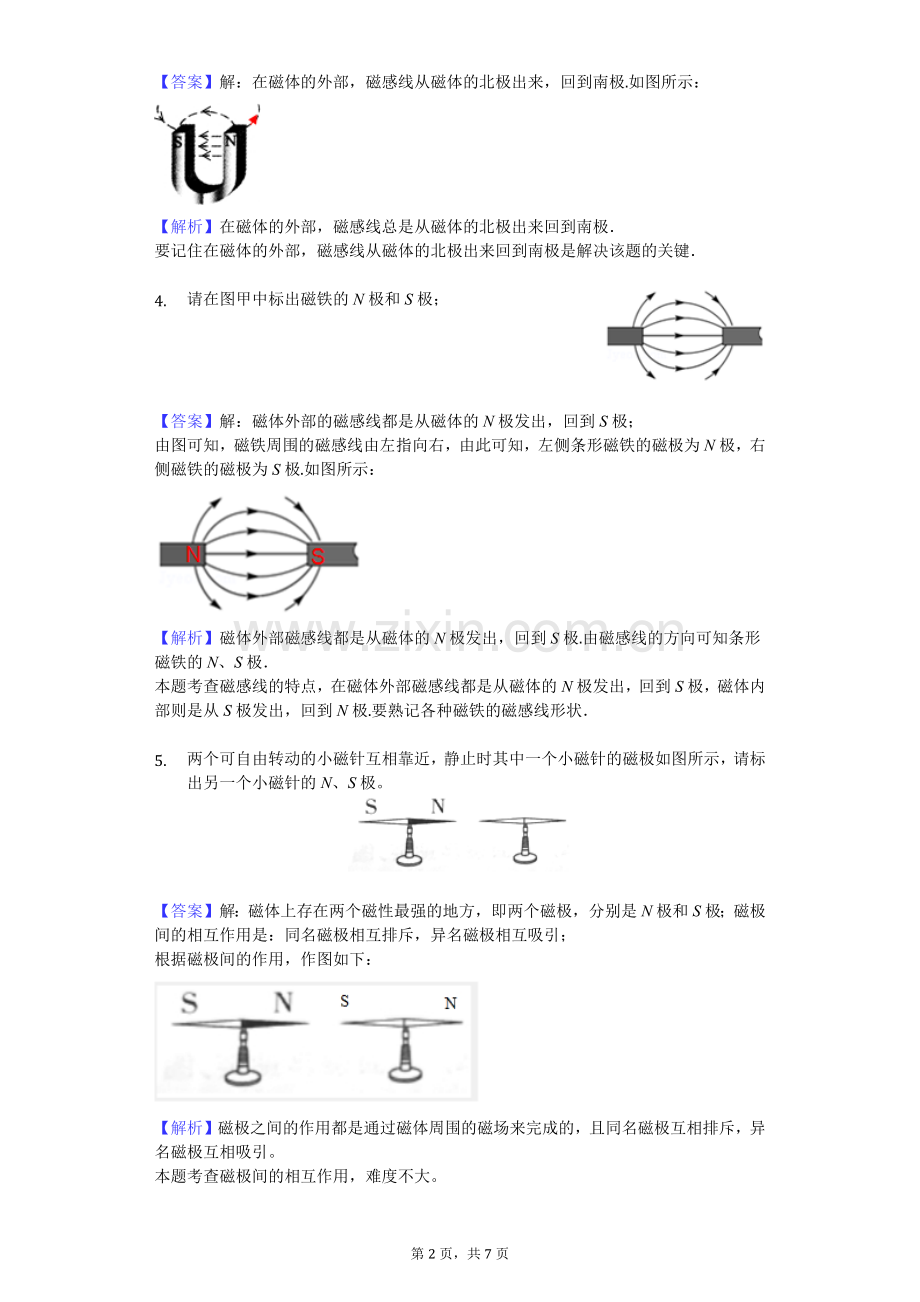

4. 请在图甲中标出磁铁的N极和S极；

【答案】解：磁体外部的磁感线都是从磁体的N极发出，回到S极；
由图可知，磁铁周围的磁感线由左指向右，由此可知，左侧条形磁铁的磁极为N极，右侧磁铁的磁极为S极.如图所示：

【解析】磁体外部磁感线都是从磁体的N极发出，回到S极.由磁感线的方向可知条形磁铁的N、S极．
本题考查磁感线的特点，在磁体外部磁感线都是从磁体的N极发出，回到S极，磁体内部则是从S极发出，回到N极.要熟记各种磁铁的磁感线形状．

5. 两个可自由转动的小磁针互相靠近，静止时其中一个小磁针的磁极如图所示，请标出另一个小磁针的N、S极。

【答案】解：磁体上存在两个磁性最强的地方，即两个磁极，分别是N极和S极；磁极间的相互作用是：同名磁极相互排斥，异名磁极相互吸引；
根据磁极间的作用，作图如下：

【解析】磁极之间的作用都是通过磁体周围的磁场来完成的，且同名磁极互相排斥，异名磁极互相吸引。
本题考查磁极间的相互作用，难度不大。

6. 圆纸盒里有一个条形磁体，纸盒外的小磁针静止时N极(黑色)的指向如图所示，请在圆纸盒内画出该条形磁体并标明它的N、S极。
【答案】解：
根据磁感线方向的规定，从北极出来回到南极。而小磁针静止时北极所指的方向为磁场的方向，从而确定磁体的南北极。如图所示：
。
【解析】要知道小磁针静止时，北极所指的方向即为该点的磁场方向(或磁感线方向)。
知道磁感线从磁体的北极出来回到南极。
本题考查了由磁感线的方向的特点判断磁体的磁极极性的能力。由磁体周围的磁感线从N极出发回到S极进行判断。

7. 按照题目要求作图．
(1)如图甲所示，物块在水平面上处于静止状态，画出它所受重力和支持力的示意图．
(2)如图乙所示，两条入射光线分别过凸透镜的焦点F和光心O，分别画出经过凸透镜折射后的光线．
(3)磁体旁小磁针静止时所指的方向如图丙所示，画出通过小磁针中心的一条磁感线，并标出磁体的N、S极．

【答案】解：
(1)物体受重力、支持力；重力方向竖直向下，支持力方向竖直向上；是一对平衡力，大小相等，如图甲所示；
(2)过焦点的光线经凸透镜后平行主光轴射出；过光心的光线传播方向不变；如图乙所示；
(3)小磁针静止时北极指向右边，所以U型磁铁磁极左侧为N极，右侧为S极，磁感线方向如图丙所示；

【解析】(1)因为物体静止有水平面上，受平衡力，二力平衡的条件是：大小相等、方向相反、作用在同一条直线上，作用在同一物体上；
(2)三条特殊光线：
①平行主光轴的光线经过凸透镜折射后能会聚在焦点上；
②通过凸透镜焦点的光线经凸透镜后，折射光线平行于主光轴；
③过光心的光线传播方向不变．
(3)在磁体周围存在磁场，磁感线从磁体的北极出来回到南极，在磁体内部，磁感线则从南极回到北极，形成一条封闭的曲线；磁感线上任一点的切线方向都与该点的小磁针静止时北极指向一致．
作图时应注意规范性，要用刻度尺和铅笔作图；力的示意图中如果力大小相等，线段长度也必须相同；三条特殊光线经过凹透镜时折射光线的方向也应记熟．

8. 请在图中标出两个磁体的极性．

【答案】解：由图可知：这两部分的磁极都是磁感线进入的，所以都是S极，如图所示；

【解析】由于磁体周围的磁感线从N极出发回到S极，故据此分析判断即可解决．
此题考查了磁感线的方向的理解，能据磁感线的方向判断出磁极是解决该题的关键．

9. 在图中标出磁感线的方向和小磁针的N极。

【答案】解：在磁体外部磁感线总是由N极指向S极，所以图中磁感线的方向是向左的；
根据同名磁极相互排斥、异名磁极相互吸引可知，小磁针的左下端为N极，右上端为S极，如下图所示；

【解析】在磁体外部磁感线总是由N极指向S极，据此标出磁感线的方向；由磁极间的相互作用规律知，小磁针的左下端为N极，右上端为S极。
本题考查了磁极间的相互作用规律及磁感线的特点；磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。

10. 如图所示，根据小磁针静止时的指向，标出磁体的N、S极和A点处的磁场方向(用箭头表示)。

【答案】
【解析】【分析】
此题考查学生对于磁体磁极的判断、磁场方向的理解和掌握；理解磁感线方向的规定是解决本题的关键。
根据小磁针的N极和S极的指向，利用同名磁极相互排斥原理确定磁体的N极和S极和磁场的方向。
【解答】
根据小磁针的N极、S极的指向，利用同名磁极相互排斥原理确定磁体的N极、S极和磁场的方向；如图所示：
。

11. 某科考队在森林里迷失方向时，队员们用指南针确定方向，如图所示为指南针静止时的指向，请在图中的圆圈内填写出东、南、西、“北”。

【答案】
【解析】【分析】
本题考查了指南针指南北的原因：指南针受到地磁场的作用，在水平位置静止时，S极指向南方，N极指向北方。
根据指南针静止时，N极指北方，S极指南方填图。
【解答】
指南针指南北的原因：指南针受到地磁场的作用，在水平位置静止时，S极指向南方，N极指向北方，然后根据地理方位找出东方和西方。如下图：

故答案为：
​

12. 请在如图中标出条形磁体外部A点处的磁场方向(用箭头表示)。

【答案】解：在磁体外部，磁感线从N极指向S极，据图可知，在A点标出该点的磁感线方向，该方向就是该点的磁场方向，故该点的磁场方向是向右的，如下图所示：

【解析】在磁体外部，磁感线从N极指向S极，且磁感线上任何一点的方向都是该点的磁场方向。
知道磁场方向或磁感线的方向的判断是解决该题的关键。

13. 如图所示，在两个磁极附近的小磁针静止在图示位置，在图中标出磁体的极性，并画出磁感线的方向。
【答案】解：由图可知，小磁针N极指向右边磁体的左端，而小磁针N极指向的方向为该点磁感线的方向，所以右边磁体极性为S极，左边磁体也是S极；
再根据磁感线在磁体的周围是从N极出来，回到S极，故作图如下：
。
【解析】小磁针的N极指向与该点磁感线的方向是一致的，故由该点指向可判N、S极，及磁感线的方向。
在此题中，小磁针的磁极的指向是解决此题的突破口。

14. 条形磁体旁的小磁针静止时所指的方向如图。试标条形磁体右端的磁极。
【答案】解：
小磁针的S极靠近条形磁体的左端，所以条形磁铁的左端N极，右端为S极，如图所示：

【解析】磁极间的作用规律：同名磁极相互排斥，异名磁极相互吸，.因此当磁体周围的小磁针自由静止时，相互靠近的两端一定是异名磁极。
熟记磁极间的作用规律是解题的关键。

15. 在图中标出磁极的名称，并画出磁感线的方向。

【答案】解：读图可知，右侧为N极，根据在磁场外部，磁感线总是从N极指向S极的可知，左侧为S极，磁感线方向向左，如图所示：

【解析】在磁场外部，磁感线总是从N极指向S极的，据此判断。
本题考查了磁感线的方向，属于基础知识的考查，比较简单。

16. 两磁体间放置的小磁针静止时如图所示，请标出两磁体a、b端及小磁针上端磁极的名称。

【答案】解：磁体周围的磁感线从N极出发回到S极，故磁铁的a，b端为S极，因为小磁针静止时N极所指的方向与该点磁感线的方向一致，所以小磁针的上端为N极，如下图所示：

【解析】由于磁体周围的磁感线从N极出发回到S极，根据磁感线方向即可确定磁铁的N、S极；
根据小磁针静止时N极指向的方向为该点磁感线的方向，可以确定小磁针哪端是N极。
本题是有关磁场的题目，解决本题的关键是知道磁感线方向。
