承台、立柱施工质量监理实施细则.doc

编：JT-025-JX-04-2004

承台、立柱施工质量监理施行细那么

工程名称：上海中环线〔浦西段〕A3.2标武宁路立交工程

编 制：

总监理工程师：

日 ：

上海建通工程建立

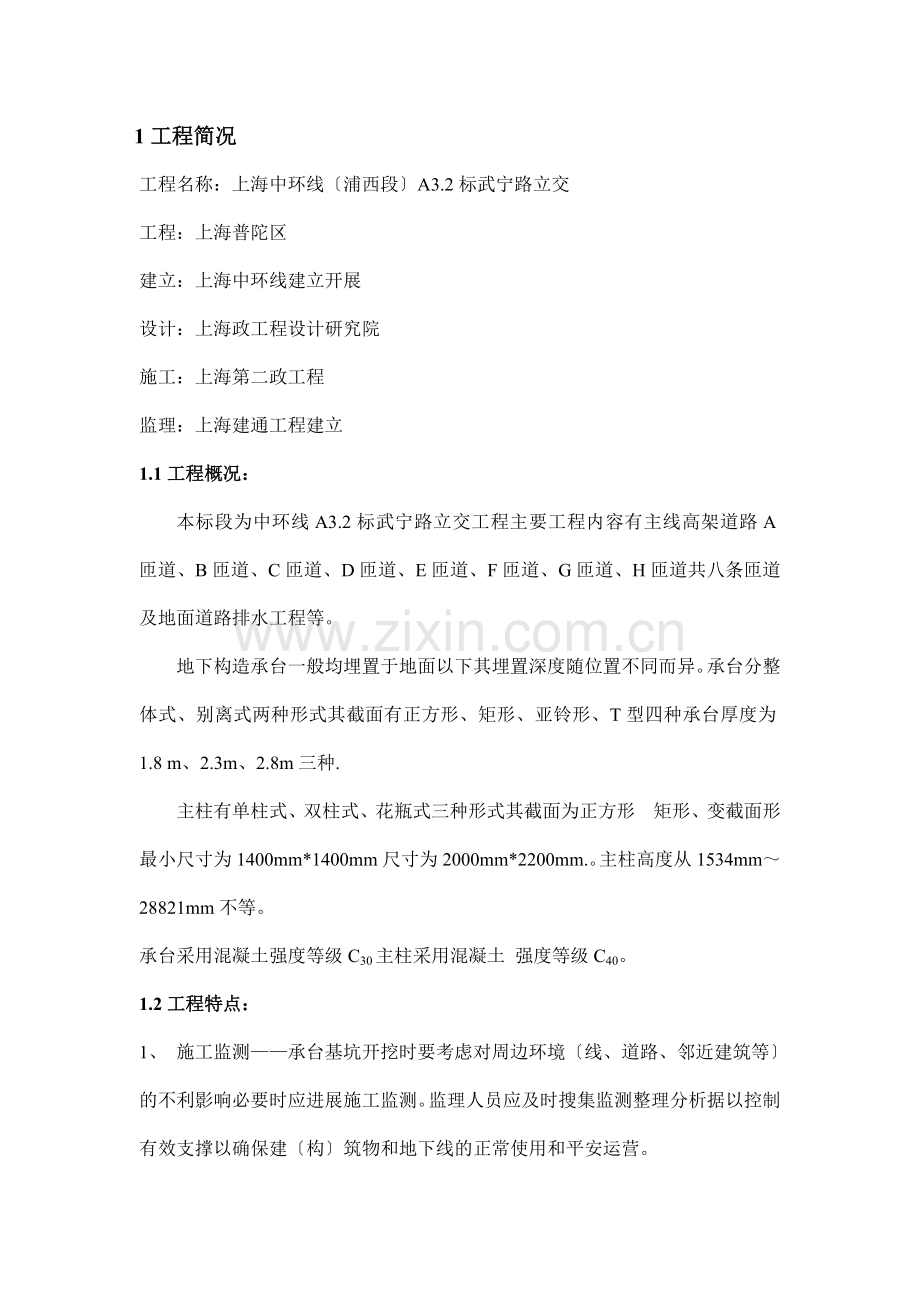

1工程简况
工程名称：上海中环线〔浦西段〕A3.2标武宁路立交
工程：上海普陀区
建立：上海中环线建立开展
设计：上海政工程设计研究院
施工：上海第二政工程
监理：上海建通工程建立
1.1工程概况：
本标段为中环线A3.2标武宁路立交工程主要工程内容有主线高架道路A匝道、B匝道、C匝道、D匝道、E匝道、F匝道、G匝道、H匝道共八条匝道及地面道路排水工程等。
地下构造承台一般均埋置于地面以下其埋置深度随位置不同而异。承台分整体式、别离式两种形式其截面有正方形、矩形、亚铃形、T型四种承台厚度为1.8 m、2.3m、2.8m三种.
主柱有单柱式、双柱式、花瓶式三种形式其截面为正方形　矩形、变截面形最小尺寸为1400mm*1400mm尺寸为2000mm*2200mm.。主柱高度从1534mm～28821mm不等。
承台采用混凝土强度等级C30主柱采用混凝土 强度等级C40。
1.2工程特点：
1、 施工监测——承台基坑开挖时要考虑对周边环境〔线、道路、邻近建筑等〕的不利影响必要时应进展施工监测。监理人员应及时搜集监测整理分析据以控制有效支撑以确保建〔构〕筑物和地下线的正常使用和平安运营。
2、 基坑排水——承台基坑需设排水设施。
3、 支架平安——本工程立柱较多而且部分立柱高度较高对模板的制作、轴线 、标高、垂直度工艺要求较高。监理人员对支架系统的强度、刚度、整体稳定性应进展复算以加强支架的平安控制。
4、 预埋件位置准确——立柱上端需预设钢板预埋件。监理人员对预埋件的埋设位置、结实程度等须进展认真监理。
5、 主柱混凝土——主柱混凝土采用清水混凝土工艺对色差、外观质量的控制。
2监理细那么编制根据：
1、 已批准的本工程的?监理规划?；
2、 由业主提供并认可的本工程施工设计；
3、 与承台、立柱工程有关的技术和：
（1） ?上海政桥梁工程施工及验收技术? 〔DGJ08-228-97〕
（2） ?政桥梁工程质量检验评定?　　　　　〔ＣＪＪ２-９０〕
（3） ?公路桥涵施工技术?　　　　　　　　　〔JTJ041-2000〕
（4） ?混凝土构造工程施工质量验收? 〔GB50204-2002〕
4、 本工程的施工组织设计；

3监理工作流程：

3.1承台监理工作流程表：
施 工 单 位 测 量 放 样
基 坑 开 挖〔施 工〕
测量监理复测〔轴线、标高〕

不合格

合格

监理检查验收〔支护方案、排水降水措施轴线、标高〕

不合格

钢 筋 绑 扎〔施 工〕

监理检查验收〔钢筋品种、规格、接头、数量、保护层〕

不合格

模 板 安 装〔施 工〕
合格

合格
监理检查验收〔轴线、标高、保护层〕
不合格
砼浇筑旁站监理〔配合比、强度、塌落度、试件配置〕
合格

合格
监 理 巡 视 检 查 砼 护 养

拆 模 检 查

蜂窝、麻面、气孔
不合格
回填土〔分层碾压、实度〕
合格
分层碾压、实度
不合格
监 理 检 查 签 认
合格

3.2立柱监理工作流程图：

施 工 单 位 测 量 放 样

测 量 监 理 复 测〔轴 线、标 高〕
合格

检 查 施 工 缝 凿 毛 处 理
合格
合格
立 柱 钢 筋 绑 扎

钢 筋 规 格、保 护 数量、保 护 层
监 理 检 查 验 收
合格
不合格
模 板 安 装〔施工〕
合格

模 板 轴 线、标 高 垂 直 度、保 护 层
监 理 检 查 验 收

不合格
旁 站 监 理 砼 浇 筑

配 合 比、强 度、坍 落度、试 块 制 作
不合格

合格
监 理 巡 视 检 查 砼 护 养

合格
拆 模
蜂窝、麻面、气孔
不合格
合格
监 理 检 查

回 填 监 理
合格
合格
分层碾压、实度
合格
监 理 检 查 签 认

4质量控制目的
〔1〕、 承台、立柱钢筋成型与安装质量验收〔DBJ08—228—97〕： 〔表一〕

序
工程
允许偏向〔mm〕
检查频率〔点数〕
检查
1
钢筋长度
+5、-10
1
用尺量
2
主筋间距
承台 ±20
立柱 ±10
4
在任意一个断面连续量取间距取其平均值作为1点
3
箍筋及构造筋间距
±20
5
连续量取5档取其平均值作为1点
4
接头截面积占钢筋总截面积
焊接：≯50
绑扎：≯250

观察
5
保护层厚度
承台±10立柱±5
6
用尺量

〔2〕、 承台施工质量验收〔DBJ08—228—97〕 〔表二〕

序
工程
允许偏向〔mm〕
检查频率〔点数〕
检查
1
混凝土抗压强度
不低于设计强度
每一工作班不少于一组

2
断面尺寸
±10
5
用尺量
3
顶面高程
±10
4
水准仪
4
轴线偏位
10
2
量取纵、横方向各一次
5
平整度
5

用2m直尺
6
麻面
每侧不得超过该侧面积的1

用尺量麻面总面积

〔3〕、 立柱施工质量验收〔DBJ08—228—97〕： 〔表三〕

序
工程
允许偏向〔mm〕
检查频率〔点数〕
检查
1
混凝土抗压强度
不低于设计强度
每一工作班不得少于一组

2
断面尺寸
宽+5高-8
5
用尺量
3
垂直度或倾斜度
0.15H且≯10
2
用垂线或经纬仪测量
4
相邻墩位间距
±10
1
用尺量
5
轴线偏位
8
1
用经纬仪和尺量
6
顶面高程
±10
4
水准仪测量
7
平整度
5
4
用2m直尺
8
麻面
每侧不得超过该面积的1
1
用尺量麻面总面积

5 质量控制要点
5.1 施工准备阶段的质量预控

1. 设计指导思想设计要求等。
2. 对主要钢筋原材料、构配件和设备的要求以及施工中应特别注意的事项对施工图所提和建议的答复。

5.2施工过程中的质量控制

1、 测量复核——施工根据设计提供的道路中心线、承心坐标测放承心点控制桩的桩位与标高经自检合格后提早一天向监理组报验经测量监理工程师复核后才能进展下一道工序的施工。
2、 基坑支护——加强基坑支护构造和排水设施的监理及时搜集、分析基坑开挖对周边环境影响的监测资料确保基坑开挖平安。
3、 基坑试槽——在基坑开挖过程中要保持基层原状土不被扰动遇有软弱层时应按照设计要求进展处理经监理验收认可后方能浇筑垫层。
4、 桩基检验——基坑开挖后按桩基成桩质量要求进展超声检测和上下应变测试并实测桩位偏向施工填报质量评定表报监理组抽检验收。
5、 钢筋验收——重点检查其品种、规格、数量、间距、接头质量和桩顶锚固钢筋与设计图纸是否相符。并按设计要求焊接避雷导线。施工自检合格后向监理报验经监理验收合格、签认后方可进入下道工序施工。
6、 模板验收——检查模板尺寸、钢筋保护层厚度、模板支撑结实程度模板轴线的垂直度经监理验收合格签认后方可浇筑混凝土。
7、 混凝土浇筑的旁站监理——〔1〕检查浇筑准备情况：商品混凝土的订货情况〔配合比、强度等级、坍落度指标、供给才能安排等〕；搅拌运输车、泵车、捣固设备的装备情况；大体积混凝土温差裂缝的防治措施及其养护等。〔2〕混凝土浇筑过程中催促施工试验员及时进展坍落度测定和混凝土试件的制备监理人员要按比例进展抽检。〔3〕催促施工按照强迫性条文和审批的施工组织设计进展有序施工发现违规操作及时整改。
8、 外观检查——承台拆模后应监理进展外观检查未经检查合格不得回填土掩蔽。如需对外观缺陷进展修补时必须经监理检查签认。
9、 承台回填土时按设计要求进展回填分层压实并测定实度。

1、 测量复核——施工侧放立柱中线及纵、横轴线经复核合格后提早一天报侧量监理工程师经测量监理工程师复核合格签认后方能进展下道工序施工。
2、 钢筋验收——检查钢筋的品种、规格、数量、间距及接头质量、预埋件的位置与设计图纸是否相符。施工自检合格后向监理报验经监理验收合格签认后方可进入下道工序施工。
3、 模板验收——检查模板几何尺寸、标高、垂直度和混凝土保护层厚度与设计图纸是否相符；模板必须封不得漏浆；模板的拉紧件和支撑构造是否结实；高立柱模板分段与混凝土浇筑分段是否相适应；承台顶面与立柱接触处的砼面应作凿毛处理。施工自检合格后向监理报验经监理验收合格签认后方可进入下道工序施工。
4、 对高立柱其支架的强度、刚度、稳定性验算是否符合要求其根底是否结实。施工操作的高空平安措施是否到位。
5、 砼浇筑的旁站监理：
（1） 混凝土浇筑过程中催促施工试验员及时进展坍落度测定和混凝土试件的制备监理人员要按比例进展抽检。
（2） 催促施工按照强迫性条文和审批的施工组织设计进展有序施工发现违规操作及时整改。
（3） 当砼倾落高度超过2m时应设置串筒、导等设施以防砼离析。
（4） 砼振捣要实不得欠振、漏振和过振。
（5） 砼分层不宜过厚要随灌随振防止因部分层过厚气泡无法溢出。
（6） 同一立柱不得采用两家厂商供给的商品混凝土以免产生色差。
6、外观验收：
（1） 砼外表为清水砼要求内实外光、色泽一致、外表平整、施工缝修饰光洁。
（2） 外表蜂窝、麻面面积不得超过该侧总面积的1深度不得超过10mm。
（3） 外表非受力裂缝的宽度超过0.15mm时须进展处理
（4） 线条顺直轮廓明晰。
6、 关键部位、关键工序监理
6.1 测量复核——承台坐标、高程监理必须进展100复核确认无误前方可进展施工。
6.2 基坑支护——确保基坑边坡稳定对周边线、建筑物不得造成损害。
6.3钢筋绑扎验收——承台、立柱所用钢筋的品种、规格、数量、间距以及钢筋的焊接必须符合设计要求经监理验收合格后方可进展下道工序施工。
6.4 模板验收——承台、立柱模板的轴线、尺寸、高程垂直度预埋件位置、数量、钢筋保护层厚度等必须符合设计要求。
6.5 混凝土强度——混凝土试块强度必须满足设计要求。见证监理人员必须随时掌握混凝土试块的强度变化情况并定进展混凝土强度统计理解混凝土强度的变化做好混凝土强度的控制工作。
7、 平安监理重点：
7.1 承台基坑平安：
承台基坑开挖时要考虑围护构造的稳定性防止边坡坍塌伤人；同时要考虑基坑开挖对周边环境〔线、道路、邻近建筑等〕的不利影响。必要时应进展施工监测监理人员应及时搜集监测整理分析据以控制有效支撑以确保边坡稳定和人身平安确保建〔构〕筑物和地下线的正常使用和平安运营。

7.2 立柱支架平安：
本工程立柱部分为高立柱对支架拼撑有特殊要求监理人员对支架系统的强度、刚度及整体稳定性应进展重点审核；对现场支架系统的搭设质量进展认真检查验收。经监理验收合格后方可投入使用以加强支架的平安控制。
8、 质量验收资料
质量验收资料包括：
8.1轴线、标高等测量资料
8.2原材料质保资料及复试
8.3钢筋焊接试验
8.4砼强度试验
8.5工程质量检验评定表
8.6隐蔽工程验收资料
8.7设计变更书、事故处理记录及有关资料
8.8工程影像资料
8.9其它有关资料
9、 需旁站监理的关键工序、关键部位
9.1承台混凝土浇筑
9.2立柱混凝土浇筑
9.3立柱预应力张拉
