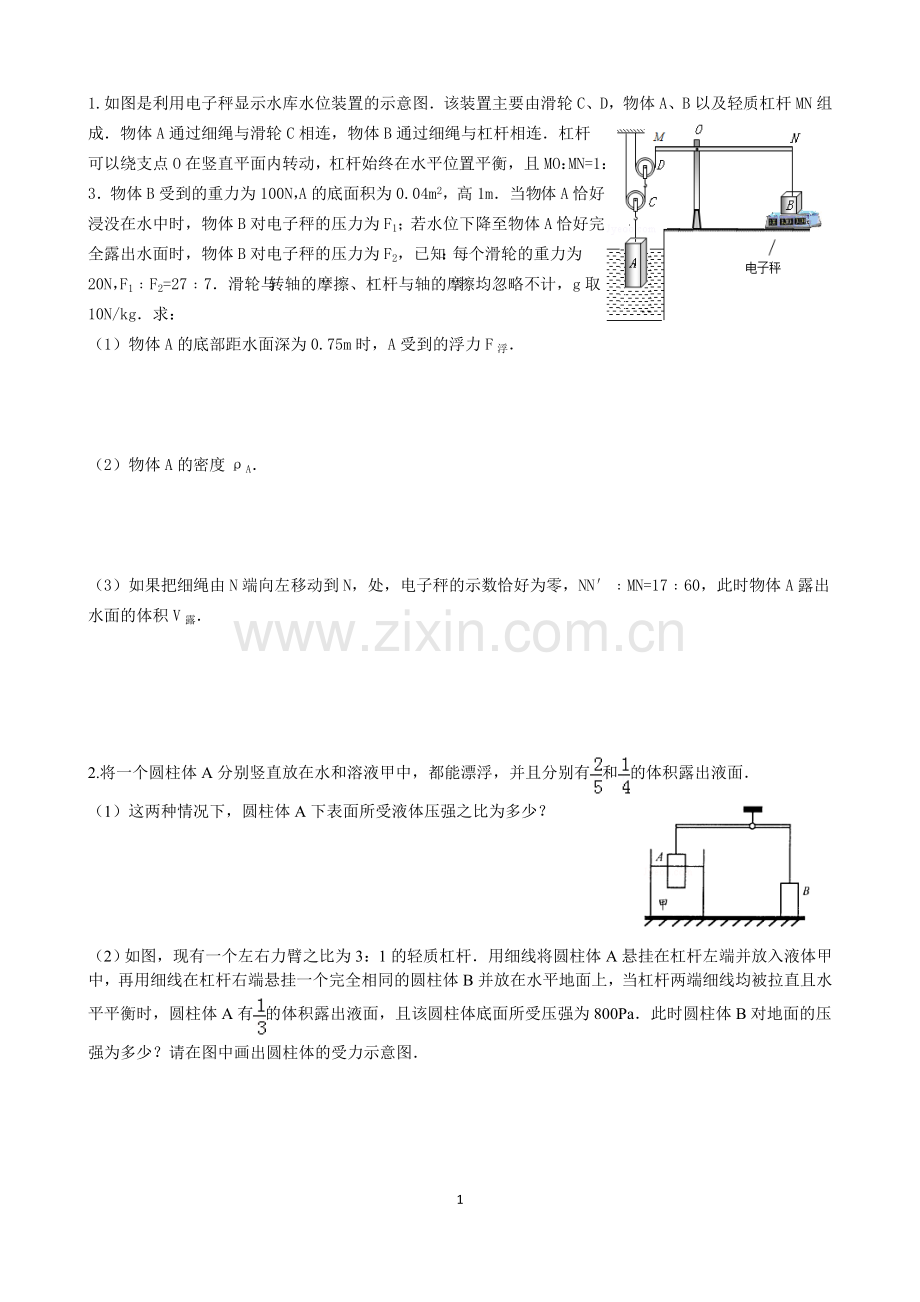

1.如图是利用电子秤显示水库水位装置的示意图．该装置主要由滑轮C、D，物体A、B以及轻质杠杆MN组成．物体A通过细绳与滑轮C相连，物体B通过细绳与杠杆相连．杠杆可以绕支点O在竖直平面内转动，杠杆始终在水平位置平衡，且MO：MN=1：3．物体B受到的重力为100N，A的底面积为0.04m2，高1m．当物体A恰好浸没在水中时，物体B对电子秤的压力为F1；若水位下降至物体A恰好完全露出水面时，物体B对电子秤的压力为F2，已知：每个滑轮的重力为20N，F1﹕F2=27﹕7．滑轮与转轴的摩擦、杠杆与轴的摩擦均忽略不计，g取10N/kg．求：
（1）物体A的底部距水面深为0.75m时，A受到的浮力F浮．
（2）物体A的密度ρA．
（3）如果把细绳由N端向左移动到N，处，电子秤的示数恰好为零，NN′﹕MN=17﹕60，此时物体A露出水面的体积V露．
2.将一个圆柱体A分别竖直放在水和溶液甲中，都能漂浮，并且分别有和的体积露出液面．
（1）这两种情况下，圆柱体A下表面所受液体压强之比为多少？
（2）如图，现有一个左右力臂之比为3：1的轻质杠杆．用细线将圆柱体A悬挂在杠杆左端并放入液体甲中，再用细线在杠杆右端悬挂一个完全相同的圆柱体B并放在水平地面上，当杠杆两端细线均被拉直且水平平衡时，圆柱体A有的体积露出液面，且该圆柱体底面所受压强为800Pa．此时圆柱体B对地面的压强为多少？请在图中画出圆柱体的受力示意图．

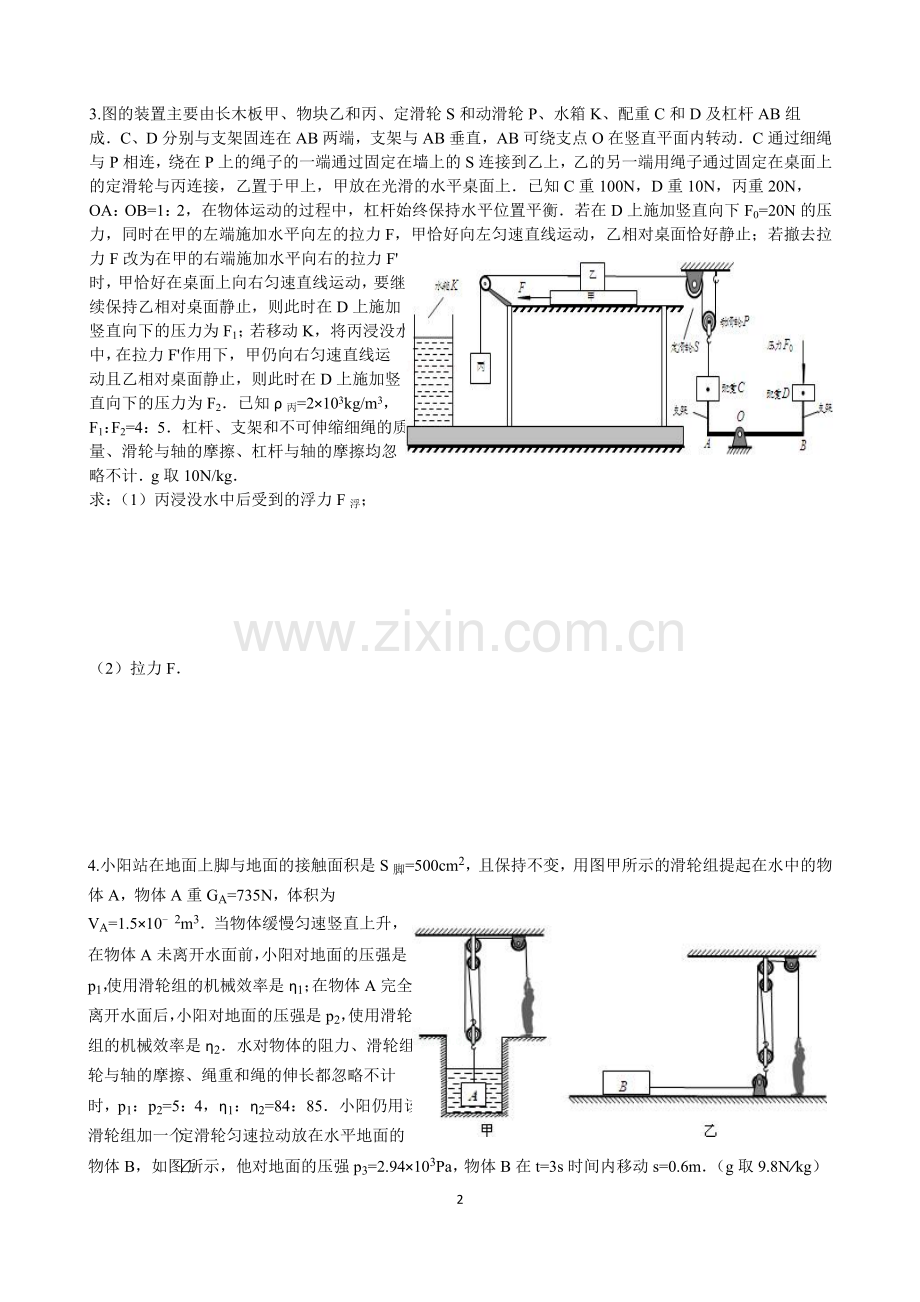

3.图的装置主要由长木板甲、物块乙和丙、定滑轮S和动滑轮P、水箱K、配重C和D及杠杆AB组成．C、D分别与支架固连在AB两端，支架与AB垂直，AB可绕支点O在竖直平面内转动．C通过细绳与P相连，绕在P上的绳子的一端通过固定在墙上的S连接到乙上，乙的另一端用绳子通过固定在桌面上的定滑轮与丙连接，乙置于甲上，甲放在光滑的水平桌面上．已知C重100N，D重10N，丙重20N，OA：OB=1：2，在物体运动的过程中，杠杆始终保持水平位置平衡．若在D上施加竖直向下F0=20N的压力，同时在甲的左端施加水平向左的拉力F，甲恰好向左匀速直线运动，乙相对桌面恰好静止；若撤去拉力F改为在甲的右端施加水平向右的拉力F'时，甲恰好在桌面上向右匀速直线运动，要继续保持乙相对桌面静止，则此时在D上施加竖直向下的压力为F1；若移动K，将丙浸没水中，在拉力F'作用下，甲仍向右匀速直线运动且乙相对桌面静止，则此时在D上施加竖直向下的压力为F2．已知ρ丙=2×103kg/m3，F1：F2=4：5．杠杆、支架和不可伸缩细绳的质量、滑轮与轴的摩擦、杠杆与轴的摩擦均忽略不计．g取10N/kg．
求：（1）丙浸没水中后受到的浮力F浮；
（2）拉力F．
4.小阳站在地面上脚与地面的接触面积是S脚=500cm2，且保持不变，用图甲所示的滑轮组提起在水中的物体A，物体A重GA=735N，体积为VA=1.5×10﹣2m3．当物体缓慢匀速竖直上升，在物体A未离开水面前，小阳对地面的压强是p1，使用滑轮组的机械效率是η1；在物体A完全离开水面后，小阳对地面的压强是p2，使用滑轮组的机械效率是η2．水对物体的阻力、滑轮组轮与轴的摩擦、绳重和绳的伸长都忽略不计时，p1：p2=5：4，η1：η2=84：85．小阳仍用该滑轮组加一个定滑轮匀速拉动放在水平地面的物体B，如图乙所示，他对地面的压强p3=2.94×103Pa，物体B在t=3s时间内移动s=0.6m．（g取9.8N∕kg）
求：（1）物体A的密度ρA及它在水中所受的浮力F浮；
（2）小阳的体重G人；
（3）当小阳拉动物体B时，机械效率和总功率．
5.如图是利用电子秤显示水库水位装置的示意图．该装置主要由滑轮C、D，物体A、B以及轻质杠杆MN组成．物体A通过细绳与滑轮C相连，物体B通过细绳与杠杆相连．杠杆可以绕支点O在竖直平面内转动，杠杆始终在水平位置平衡，且MO：MN=1：3．物体B受到的重力为100N，A的底面积为0.04m2，高1m．当物体A恰好浸没在水中时，物体B对电子秤的压力为F1；若水位下降至物体A恰好完全露出水面时，物体B对电子秤的压力为F2，已知：每个滑轮的重力为20N，F1﹕F2=27﹕7．滑轮与转轴的摩擦、杠杆与轴的摩擦均忽略不计，g取10N/kg．求：
（1）物体A的底部距水面深为0.75m时，A受到的浮力F浮．
（2）物体A的密度ρA．
（3）如果把细绳由N端向左移动到N，处，电子秤的示数恰好为零，NN′﹕MN=17﹕60，此时物体A露出水面的体积V露．
