7-比值控制.ppt

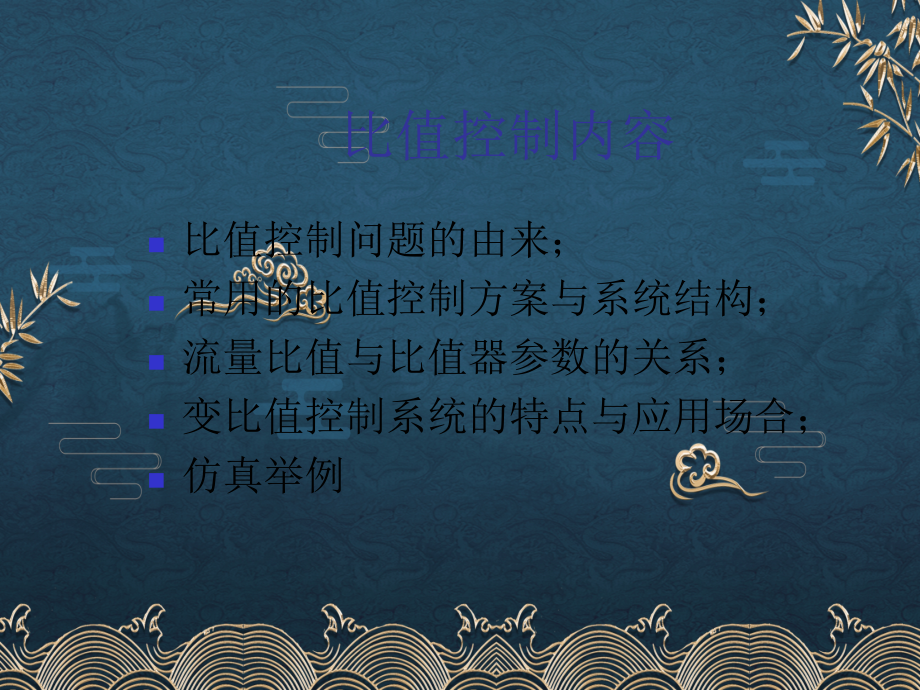

,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,比值控制,Ratio Control,戴连奎,浙江大学智能系统与决策研究所,2004/03/28,比值控制内容,比值控制问题的由来；,常用的比值控制方案与系统结构；,流量比值与比值器参数的关系；,变比值控制系统的特点与应用场合；,仿真举例,溶液配制问题,问题：,当NaoH用量,Q,B,变化时，调整稀释水量,Q,A,以使稀释液NaoH的浓度为68%左右。,解决方案,：,（1）出口浓度控制；,（2）入口流量的比值控制（流量比值？）。,一般的比值控制问题,要求,：,Q,A,/,Q,B,=,K,AB,（比值系数）而,Q,B,为主动流量，,Q,A,为可控量，要求设计一控制系统通过调节,Q,A,以实现上述比值控制目标。,比值控制系统方案1,稳态条件,:,I,A,=,K,1,I,B,假设流量测量变送环节为线性对象（对于用孔板测量的信号须经开方运算）。,比值控制方案2,稳态条件,:,K,2,I,A,=,I,B,比值控制系统方案3,稳态条件,:,K,3,=,I,A,/,I,B,存在问题,：物料,A,的流量回路存在非线性，当物料B的流量减少时，回路增益增大，有可能使系统不稳定，并可能出现“除零”运算。,比值控制的逻辑提降量,功能:,(1),正常工况下实现锅炉蒸汽压力对燃料流量的串级控制，以及燃料与空气流量的比值控制,(2)提负荷时先提空气，而降负荷时先降燃料量。,分析要点：正常工况时，,换热器出口温度变比值串级控制系统,系统功能,：,（1）变比值串级？,（2）变增益串级？,（3）前馈反馈串级,控制？,换热器变比值串级控制仿真,(参见模型/FFControl/ExHeaterRatio_PID.mdl),结 论,讨论了流量比值控制问题；,介绍了常用的比值控制方案；,分析了流量比值与比值器参数的关系；,详细列举了燃烧控制中常用的逻辑提降量问题与解决方案；,简单介绍了变比值控制系统的特点与应用场合。,练习题,右图表示了NaOH溶液的稀释过程，输入溶液浓度为20%，要求进一步用清水稀释成浓度为5%的溶液。流量,F,1,、,F,2,的测量仪表均为线性变送器，仪表量程分别为030T/hr和0120T/hr，并采用DDZ-型，,K,为比值计算单元。,（1）求,K,值与流量比值的关系式；,（2）根据所描述的工艺情况，确定,K,值；,（3）若,F,1,的变化范围为1020T/hr，试求取稳态条件下,I,2,与,I,3,的变化范围（用mA表示）,
