装饰施工图设计.pptx

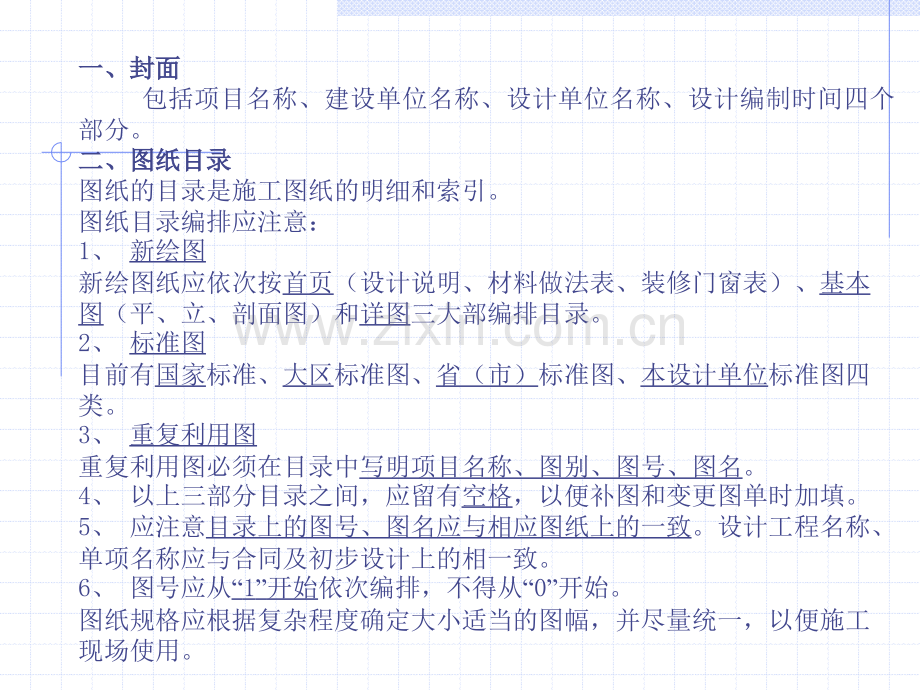

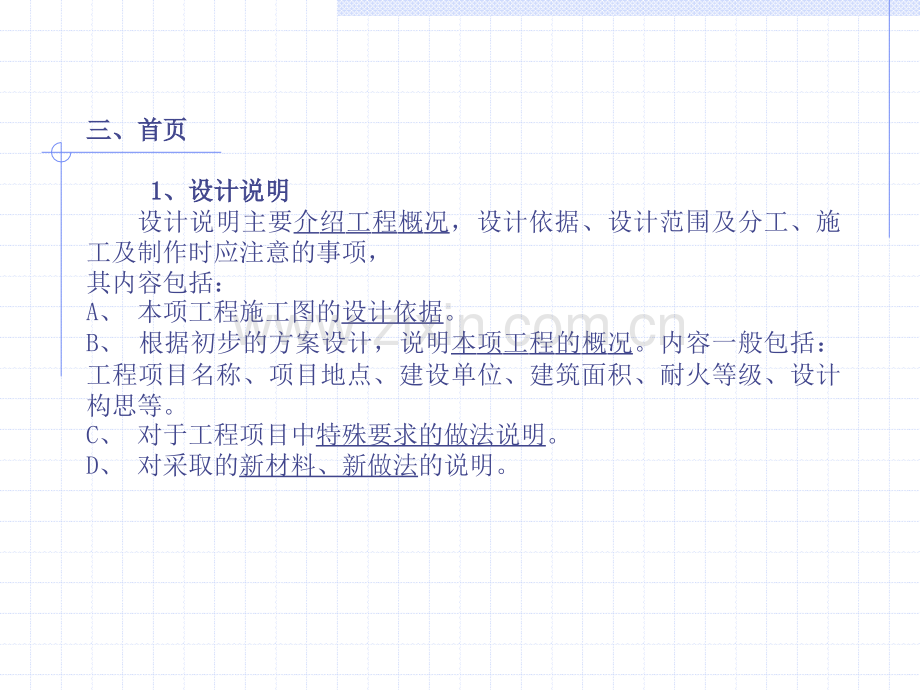

一、封面一、封面 包括项目名称、建设单位名称、设计单位名称、设计编制时间四个部分。二、图纸目录二、图纸目录图纸的目录是施工图纸的明细和索引。图纸目录编排应注意：1、新绘图新绘图纸应依次按首页（设计说明、材料做法表、装修门窗表）、基本图（平、立、剖面图）和详图三大部编排目录。2、标准图目前有国家标准、大区标准图、省（市）标准图、本设计单位标准图四类。3、重复利用图重复利用图必须在目录中写明项目名称、图别、图号、图名。4、以上三部分目录之间，应留有空格，以便补图和变更图单时加填。5、应注意目录上的图号、图名应与相应图纸上的一致。设计工程名称、单项名称应与合同及初步设计上的相一致。6、图号应从“1”开始依次编排，不得从“0”开始。图纸规格应根据复杂程度确定大小适当的图幅，并尽量统一，以便施工现场使用。三、首页三、首页 1 1、设计说明、设计说明 设计说明主要介绍工程概况，设计依据、设计范围及分工、施工及制作时应注意的事项，其内容包括：A、本项工程施工图的设计依据。B、根据初步的方案设计，说明本项工程的概况。内容一般包括：工程项目名称、项目地点、建设单位、建筑面积、耐火等级、设计构思等。C、对于工程项目中特殊要求的做法说明。D、对采取的新材料、新做法的说明。2 2、工程材料做法表、工程材料做法表 工程材料做法表应包含本设计范围内各部位的装饰材料及构造的装饰材料及构造的做法做法，以文字逐层叙述的方法为主，或引用标准图的做法与编号，否则另绘详图交待。除文字说明，也可用表格形式表达，在表格上填写行营的做法编号。编写工程材料做法时应注意编写工程材料做法时应注意：A、表格中做法名称应与被索引图册的做法名称、内容一致，否则应加注“参见”二字，并在备注中说明变更内容。B、详细做法无标准图可引时，应另行书写交待，并加索引。对于选用的新材料、新工艺应落实可靠。4 4、装修门窗表装修门窗表门窗表是一个子项目中所有的门窗的汇总与索引，目的在于方便施工，编写预算及厂家制作。在编写门窗表是应注意：在编写门窗表是应注意：A、在装修中涉及门窗表的设计编号，建议按材质、功能或特征分类编写，以便于分别加工和增减数量。B、在装修中所涉及洞口尺寸应与平、立、剖面图及门窗详图中尺寸相一致。C、在装修中所涉及各类门窗栏内应留空格，以便增补调整。5 5、图纸、图纸加油站施工图加油站施工图施施 工工 图图 实实 例例营业区营业区接待区接待区卫生间效果图站房站房营业厅营业厅接待室接待室卫生间卫生间
