<p>桥面铺装施工组织设计
1、工程概况
本合同段桥面铺装为C40砼，共2425.4m3。其中引桥桥面铺装宽度为20m，厚6cm，C40砼1946.7 m3；主桥桥面铺装宽20m，厚8cm，C40砼478.7 m3。
2、编制依据
2.1、交通部颁发的现行公路工程标准、规范、规程及国家标准、规范、规程：
《公路桥涵施工技术规范》 JTJ041-2000
《公路工程质量检验评定标准》 JTJ071-98
2.2、招（投）标文件及相关资料
S249宿洪路北延京杭运河特大桥工程招标文件专用本及补遗书；
S249宿洪路北延京杭运河特大桥工程《工程量清单》；
S249宿洪路北延京杭运河特大桥工程《施工设计图纸》；
公路工程国内招标文件范本（2003年版）及其中引用的相关工程规范及技术说明；
交通部《公路工程竣工验收办法》。
3、施工机械、机具
本工程施工采用主要机械有：北岸，桥面小龙门1套，电焊机2部，装载机1台，HZS50型拌和站1座，砼运输车3辆，平板振捣器4套，振动梁1套（半幅式），拉毛小平车1台（半幅式）；南岸，桥面小龙门1套，电焊机2部，装载机1台，HZS50型拌和站1座，砼运输车2辆，平板振捣器4套，振动梁1套（半幅式），拉毛小平车1台（半幅式）。
4、技术交底
施工前，由项目总工程师负责向各施工队技术负责人、技术员进行技术交底，并组织全体施工人员学习熟悉施工图纸、技术规范。
5、桥面铺装施工计划

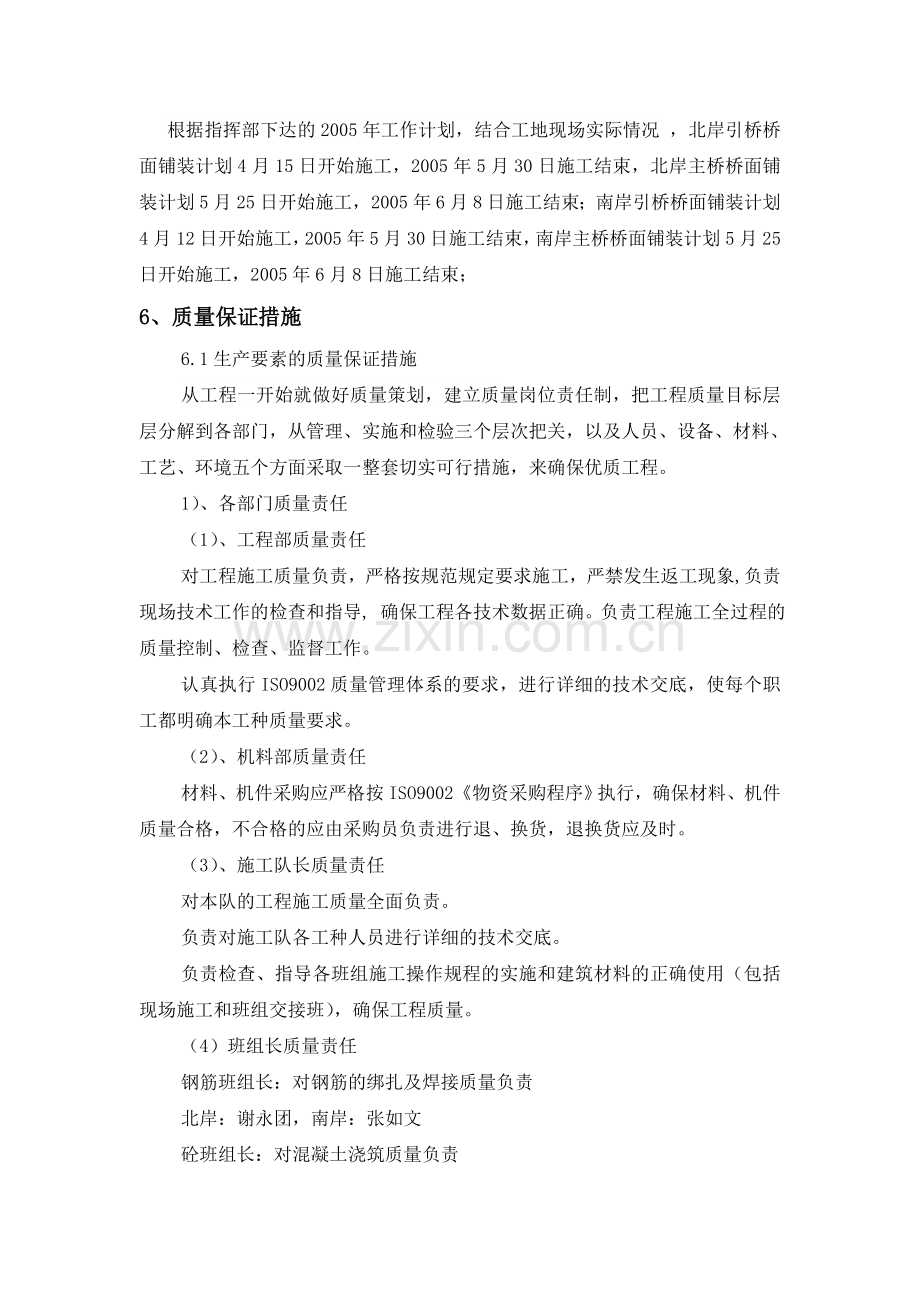

根据指挥部下达的2005年工作计划，结合工地现场实际情况 ，北岸引桥桥面铺装计划4月15日开始施工，2005年5月30日施工结束，北岸主桥桥面铺装计划5月25日开始施工，2005年6月8日施工结束；南岸引桥桥面铺装计划4月12日开始施工，2005年5月30日施工结束，南岸主桥桥面铺装计划5月25日开始施工，2005年6月8日施工结束；
6、质量保证措施
6.1生产要素的质量保证措施
从工程一开始就做好质量策划，建立质量岗位责任制，把工程质量目标层层分解到各部门，从管理、实施和检验三个层次把关，以及人员、设备、材料、工艺、环境五个方面采取一整套切实可行措施，来确保优质工程。
1）、各部门质量责任
（1）、工程部质量责任
对工程施工质量负责，严格按规范规定要求施工，严禁发生返工现象,负责现场技术工作的检查和指导, 确保工程各技术数据正确。负责工程施工全过程的质量控制、检查、监督工作。
认真执行ISO9002质量管理体系的要求，进行详细的技术交底，使每个职工都明确本工种质量要求。
（2）、机料部质量责任
材料、机件采购应严格按ISO9002《物资采购程序》执行，确保材料、机件质量合格，不合格的应由采购员负责进行退、换货，退换货应及时。
（3）、施工队长质量责任
对本队的工程施工质量全面负责。
负责对施工队各工种人员进行详细的技术交底。
负责检查、指导各班组施工操作规程的实施和建筑材料的正确使用（包括现场施工和班组交接班），确保工程质量。
（4）班组长质量责任
钢筋班组长：对钢筋的绑扎及焊接质量负责
北岸：谢永团，南岸：张如文
砼班组长：对混凝土浇筑质量负责
北岸：陈会峰，南岸：张如文
木工班组长：对模板的质量负责
北岸：李景玉，南岸：张升远
拌和站站长：对混凝土的拌和质量负责
北岸：齐建华，南岸：李先峰
班组长对班组质量全面负责。
负责对班组工作人员进行详细的技术交底。
负责检查、指导班组施工操作规程的实施和建筑材料的正确使用，确保工程质量。
技术人员：负责施工项目的放样、测量工作，并对施工过程全面控制。
北岸：负责人王晓声，技术员寇忠安；南岸：负责人宋修强，技术员王培光。
项目部质检、测量、试验人员：负责全桥的质检、测量、试验工作。
质检负责人：刘现波，测量负责人：候亚辉，试验负责人：梁乐盟
2）、人员保证：安排得力的技术骨干，充实各关键技术岗位，选派专业理论强，且有丰富桥梁施工经验的人员，担任各部门负责人。各施工队和作业班组选派有丰富施工经验的人员负责。并结合本工程的特点和要求进一步开展岗前培训和技术交底。
3）、技术保证：施工前认真会审图纸，吃透设计意图，并组织人员对施工现场进行深入的踏勘和调查，制定切实可行的施工方案。努力推广和采用新技术、新工艺、新材料。
4）、原材料保证：施工所需原材料必须具有材料合格证和检验证，并经试验室抽样，检验合格后方可使用，不合格的原材料不准进场入库。入库原材料严格按仓库规定实施管理，严把质量关。
5）、设备保证：按工程性质调配所需的适用机械设备，坚持维修、保养制度，确保机械设备的完好，满足工程施工要求。
6）、 环境保证：坚持经常性的天气预报监收，对不利天气及时采取相应措施，保证将自然灾害损失降到最低。加强与地方政府的关系协调，避免地方矛盾干扰工程施工。
6.2 建立合格的试验室，严格抓好试验检测工作
1）、 中心试验室设在工地现场附近，南北两岸各设置一台压力机和一间养护室，选派技术能力强、经验丰富的人员负责，并配备一批工作责任心强的技术人员，充分发挥试验工作在质量把关中的关键作用。
2）、配备工程所需的各项试验设备，保证试验室具备技术规范所规定的各项试验能力，工地可临时配备一批必要的检测设备和材料试验的取样设备，以满足施工需要。各试验仪器设备均需按规定期限进行标定，保证试验成果的有效性。
3）建立严格的试验室工作管理制度，严格按ISO9002质量管理体系来规范试验室管理工作。试验室由项目总工直接领导，试验人员要严格按技术规范进行试验，实事求是，严格把关，保证试验数据准确可靠。试验报告必须经试验室主任审签后，才能生效。
4）、每批进场建筑材料必须按规定抽样送试验室检验，严把进料质量关，工程成品和半成品必须按规范规定的抽样频率取样送检，加强圬工操作步骤的检查和圬工试件的检查。
6.3认真贯彻执行各项技术规范
1）、各项工程的施工都必须严格遵循相应技术规范的规定，如实做好施工记录。各分项工程的施工负责人和各队技术员要严格控制、检查并承担责任。
2）、严格按图纸要求进行施工，按实际情况有必要变更设计的，应遵守有关手续报经监理工程师批准。
7、质量保证体系
我公司现正全面执行GB／T19002－ISO9002质量管理标准，本工程将坚持开展全员、全过程、全方位的质量管理，成立质量管理领导小组，以项目经理为组长，项目总工为副组长，各部门科室负责人和施工队长为组员，全面负责工程质量的实施和管理工作。
建立质量岗位责任制，把工程质量目标层层分解到各部门。从管理、实施和检验三个层次把关，各作业班组设专职质检员，切实做好以工作质量保工程质量，以分部分项工程质量保整个标段的总体质量。通过各施工队、班组的工程质量分析，统计出各施工队、班组的工程质量状况，通过内部生产经验交流，提高工程施工质量，促进工程质量的提高。
1、施工过程中严格实行三级质检制度，施工班组自检、班组与班组互检，质检人员全过程检查，技术负责人全面管理，并随时接受工程部和监理的检查监督。每道工序都必须检查合格后方可进行下一道工序的施工。
质保体系机构框图
组员：
李爱民
组员：
王晓声
组员：
张光桥
组员：
梁乐盟
组员：
宋修强
组员：
平百战
组员：
齐继忠
组员：
侯福金
副组长：彭景富
组长：刘深远
2、严格控制工艺流程，认真执行施工技术规范、技术标准和有关技术操作规程.开工前首先由总工对队长、技术队长、技术员进行技术交底，队长、技术队长向各班组长技术交底，然后根据需要对工人进行培训，使之熟悉操作规程及技术规范。
3、在原材料方面，加大进场检验的力度。材料进场后，料库通知试验室，试验室取样检验合格后上报监理，监理取样检验合格后方可用于施工。不合格的材料立即清除出场。
质检程序框图
施工放样
测量监理工程师复核
合格
否
是
进行施工
技术员自检
矫正施工
合格
否
是
技术队长复检
否
合格
是
工程部质检
否
合格
是
监理检验
否
合格
是
进行下一工序施工
8、安全保证措施
8.1组织保证措施
成立以项目经理为组长，项目副经理为副组长，各施工队队长为组员的安全领导小组，项目部设置专职安全员，各职能部门和各专业班组均设置兼职安全员，全面负责施工安全管理工作，责任到人。确立明确的安全目标：坚持“安全第一，预防为主，教育开路，制度确保”的方针，坚决杜绝人为重大事故。
8.2建立安全保证制度
8.2.1制定安全生产目标，实行单位连续安全生产天数累计奖励制和事故当事人与领导责任追究制，采用行政和经济相结合的奖罚办法，每月考核，月底兑现。
8.2.2建立安全工作“日查月审”制度，安全员必须每日检查安全生产情况，发现并报告不安全因素和事故苗头，及时采取有效措施，杜绝不安全因素产生。
8.2.3各专业作业班组都必须结合工程特点，补充制定完善的安全施工规章制度，报项目经理批准后认真贯彻执行。要特别注意《高空作业施工安全操作规程》、《雨季施工安全注意事项》等规定的贯彻执行，协作施工的人员必须遵守呼唤应答制和联络信号，确认安全后方可操作。
8.2.4各种机械设备均由经考核合格的专职人员操作，严格执行操作规程，安全责任到人。加强运输管理，遵守交通规则，服从交警的管理，防止交通事故发生。
8.3加强安全教育和安全措施的设置
8.3.1所有工种操作人员都必须加强岗前培训，系统掌握有关安全知识，并通过考核合格后，持证上岗。
8.3.2所有进入高空等危险施工区的人员，都必须配带安全帽。
8.3.3施工队驻地设立保安人员，加强与当地公安部门的联系，共同维护好施工区域的治安管理。
8.3.5在施工现场及运输道路上，设置醒目的警示标志及各类操作规程和安全规则。
8.3.6实行安全生产交接制度，安全措施不落实、隐患不排除前，不得进入场地。
8.4加强安全工作的物质保障
8.4.1特殊环境下作业人员必须配发有关的劳动保护用品，如安全帽、安全带、防滑劳动鞋等。
8.4.2定期对施工人员进行体检，不适宜从事高空等特殊条件下工作的人员要及时撤换，对从事特殊条件下作业的人员要给予营养补助。
8.5其它保障
8.5.1加强天气预报的监收，随时掌握不利自然条件的影响，及时采取对策，防止因自然灾害的影响带来伤亡损失。
8.5.2办妥保险手续，除工程一切险及第三方责任险外，对施工设备和人身安全投保。
桥面铺装施工技术方案
1、测量放样
桥面铺装施工前，先用人工将桥面上杂物清扫干净，并用空压机将灰尘吹净，然后现场技术员协同测量组将桥面标高统测一遍，对于局部偏高的部分和被灰浆、油污污染的部分进行凿毛和清污处理。
2、浇筑铺装层标高标准带
在左右内侧路缘石和桥面中心位置，浇筑三条宽40cm的铺装层标准带，标准带内预先设置钢筋网并留出符合设计图纸和规范规定的搭接长度。施工时严格控制标准带的标高、平整度、横坡度，使之符合设计和规范要求。
3、钢筋网施工
3.1主桥桥面铺装使用E8型钢筋网，引桥桥面铺装使用D8型和E8型钢筋网。
1）、钢筋网质量、规格符合设计图纸和规范要求，钢筋进场应有产品合格证书。
2）、每批钢筋网进场后按规范规定作抽样检验，检验合格后方可用于工程。
3）、钢筋网在场内按不同型号、生产厂家分别挂牌堆放。存放台应高于地面30cm，上盖蓬布或塑料布,以免锈蚀。
3.2钢筋网铺设
1）、将桥面杂物和灰尘清扫干净
2）、按图纸要求铺设钢筋网片，引桥钢筋网片横向采用四片，每片宽5.135米，采用扣接法连接，搭接长度为20 cm；主桥钢筋网片横向采用两片，每片宽10.07米，采用扣接法连接，搭接长度为20 cm。纵向钢筋网根据现场情况自行调整，每片长度控制在1.0～2.9米之间。
3）、钢筋网铺设完成后，用塑料垫块将钢筋网片垫起，使保护层符合设计要求。
4）、钢筋网表面应洁净，如有油污锈蚀等应清除。
5）、钢筋网铺设完毕，由现场技术人员验收，并做好验收记录。自检合格后报请监理工程师验收。
4、砼浇筑
1）、钢筋网经监理工程师验收合格后即可浇筑砼。砼由拌和站拌制，砼运输车运输至桥下，然后采用砼输送泵进行浇筑。
2）、砼浇筑前先将桥面洒水湿润并做好各项准备工作。
3）、砼浇筑时，人工先将砼摊铺，大致整平，然后使用平板振动器振捣，砼振捣密实的标志是混凝土停止下沉、不冒气泡、泛浆、表面平坦。
4）、平板振动器振捣完成后，将振动梁两端放置在预先施工好的标高标准带上，人工沿标准带向前牵引振动梁将砼振捣整平。
5）、待砼初凝时，人工站在拉毛小平车上用毛扫帚对砼表面进行拉毛处理。
6）、砼达到强度后，人工用小推车运输砼施工标准带和路缘石之间预留的10cm缝。
5、养生
混凝土浇筑完成后及时做好养护工作，以免混凝土表面开裂。收浆后应立即覆盖薄膜，砼终凝后去掉薄膜加覆盖物后，洒水养生。
一般情况下混凝土洒水养护七天，夏天温度高时，可先对结构进行洒水，然后覆盖土工布再洒水养护。养生工作要有专人负责，使混凝土在养生期间处于良好的湿润状态。
桥面铺装施工工艺框图
测量放线
标高标准带施工
凿毛、清污处理
铺设钢筋网
模板支立
设立保护层垫块
砼拌和、运输
砼浇筑
养 护
S249宿洪路北延京杭运河特大桥工程项目
承包单位：山东省路桥集团有限公司
监理单位：江苏伟信工程咨询有限公司 编 号：
进场设备报验单
A-6
致（道路、结构监理工程师） 张书河先生：
下列施工设备已按合同规定进场，请查验签证，准予在 工程中使用。
承包人： 年 月 日
设备名称
规格型号
数量
进场日期
技术状况
拟用何处
备注
见附件
附件：主要机械设备表
致（承包人） ：以上设备，经查验
1、性能、数量能满足施工需要的设备：
（准予进场的设备）
2、性能不符合施工要求的设备：
（由承包人更换后再报的设备）
3、数量或能力不足的设备：
（由承包人补充的设备）
道路/结构监理工程师： 年 月 日
进场设备表
设备名称
规格型号
数量
进场日期
技术状况
拟用何处
备注
小龙门
5t
2
2004.11
良好
桥面铺装
自制
砼拌和站
HZS50、洛阳
2
2004.4
良好
桥面铺装
装载机
ZL50/柳州
2
2004.4
良好
桥面铺装
砼搅拌运输车
MR-60S、日本
5
2004.4
良好
桥面铺装
交流电焊机
BX3-300-2A、济南
4
2004.10
良好
桥面铺装
发电机组
200GF、上海
2
2004.4
良好
桥面铺装
平板
振动器
2.2KW
8
2005.3
良好
桥面铺装
振动梁
1.5KW×3
2
2005.3
良好
桥面铺装
自制
拉毛
小平车
2
2005.3
良好
桥面铺装
自制
分项工程月进度计划表
年度
月份位置
2005年
备注
1月
2月
3月
4月
5月
6月
北岸引桥
桥面铺装
6孔
24孔
北岸主桥
桥面铺装
50米
100米
南岸引桥
桥面铺装
4孔
17孔
南岸主桥
桥面铺装
50米
100米</p>
