预应力混凝土连续梁桥结构设计书

1.结构总体布置
桥梁基本数据如下：

桥 梁 类 型 : 三跨预应力箱型连续梁桥(FCM)
桥 梁 长 度 : L =46 + 80 + 46 = 172 m
桥 梁 宽 度 : B = 20 m (单向4车道)
斜 交 角 度 : 90˚(正桥)

桥梁正视图

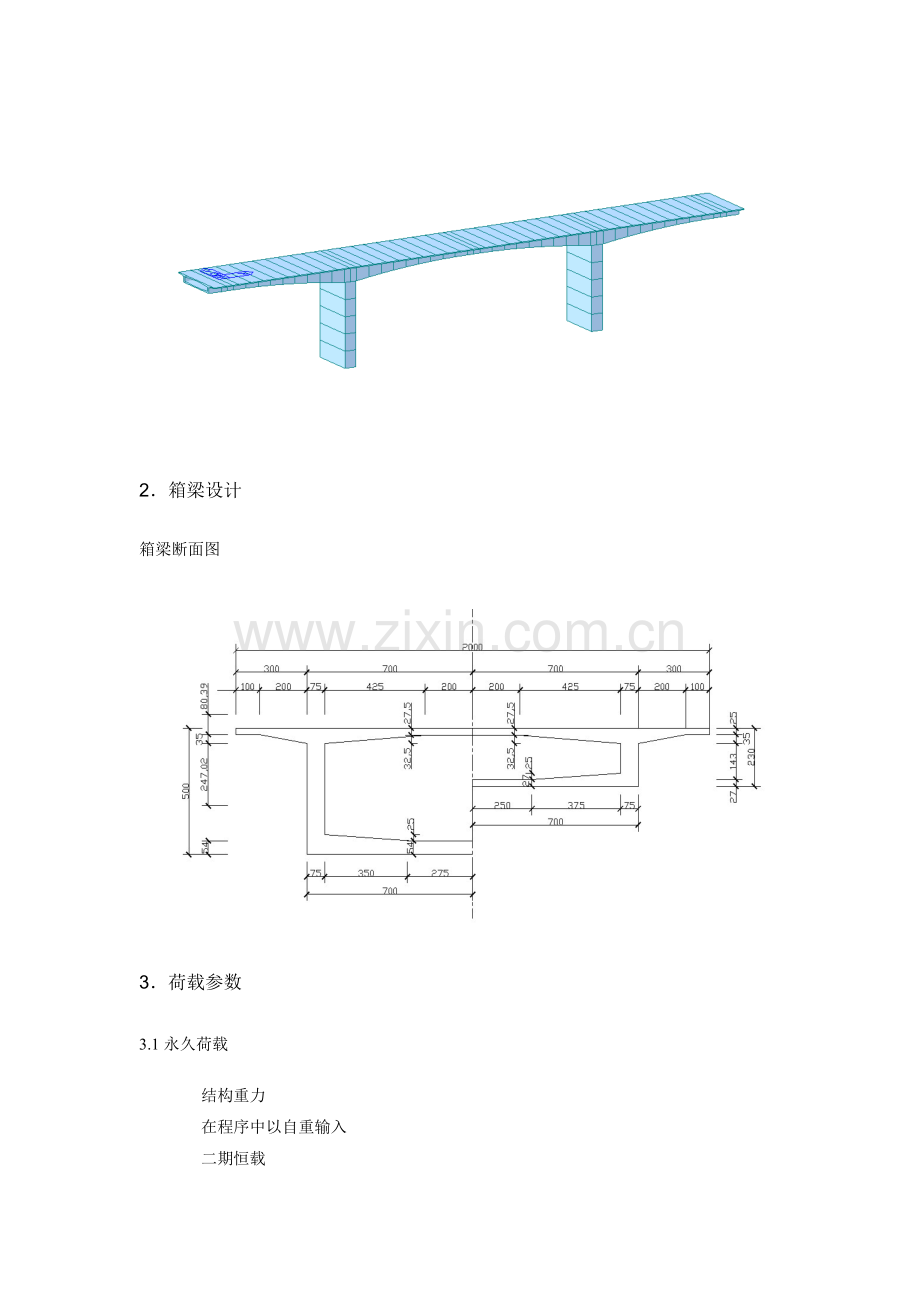

桥梁轴测图

2．箱梁设计
箱梁断面图

3．荷载参数
3.1永久荷载
结构重力
在程序中以自重输入
二期恒载
W=32.5KN/m
3.2预应力荷载
跨中与边跨钢束()
截面面积 :
顶板钢束()
截面面积 :
孔道直径 :
张拉力 : 施加75%抗拉强度的张力
张拉初期的损失(由程序计算)
摩擦损失 :
顶板束 : ,
底板束 : ,
锚固端滑移量 :
混凝土弹性压缩预应力损失 : 损失量,
预应力长期损失(由程序计算)
应力松弛
徐变和干缩引起的损失
3．3徐变和干缩
条件
水泥 : 普通水泥
施加持续荷载时混凝土的材龄 : 日
混凝土暴露在大气中时的材龄 : 日
相对湿度 :
大气或养生温度 :
适用标准 : 道桥设计标准 (CEB-FIP)
徐变系数 : 由程序计算
混凝土干缩应变 : 由程序计算
3．4挂篮荷载
假设挂篮自重如下

3.5可变荷载
3.6使用状态荷载组合

4．计算模型
4.1单元与节点
4.2预应力体系
5.施工阶段模拟
悬臂法(FCM)的施工顺序一般如下：

同时进行

施工下部工程
制作及拼装挂篮

分阶段施工下部工程

架设零号块的临设并设置临时固结措施

在零号块上布置挂篮

拼装模板，布置钢筋和钢材(需五天)

混凝土的浇筑及养护、张拉钢束(需两天)

移动挂篮到下一个桥梁段

施工完第一中间跨，移动挂篮

施工边跨(FSM工法)

施工合龙段(Key Seg.)

布置永久支座，张拉下部钢束

施工桥面
收 尾

浇注桥墩

浇注0#块，张拉预应力筋，加挂篮

浇注1#块，张拉预应力筋，移动挂篮

浇注2#块，张拉预应力筋，移动挂篮

挂篮待前一块浇注完毕并张拉预应力筋后，向下块移动。
浇注8#块，张拉预应力筋，移动挂篮

浇注9#块，张拉预应力筋，并在两侧搭建临时支撑浇注边跨现浇段。

边跨合拢，张拉预应力筋，拆除临时支撑。

中跨合拢

张拉全部边跨预应力筋与中跨预应力筋

6.施工阶段分析
施工过程中桥面顶板各点所受最大拉应力如图：

施工过程中桥面顶板各点所受最大压应力如图：

施工过程中桥面底板各点所受最大拉应力如图：

施工过程中桥面底板各点所受最大压应力如图：

施工过程中桥面顶板各点所受最大拉应力为1.8MPa，最大压应力为3.3MPa
施工过程中桥面底板各点所受最大压应力为1.7MPa，最大压应力为9.5Mpa，都满足规范要求。
7．使用阶段分析

由上述结果可知，正常使用状态下桥面板顶板与底板的拉应力与压应力均在要求范围内。
极限状态下桥面板顶板与底板的拉应力超出3Ma，但考虑到极限状态并不常出现，因此在此可以认为符合要求。

升温20度时桥面最大应力

降温20度时桥面最大应力

沉降对桥面的最大拉应力与最大压应力

挠度要求：
