某热电厂燃气锅炉安装工程施工组织设计方案.doc

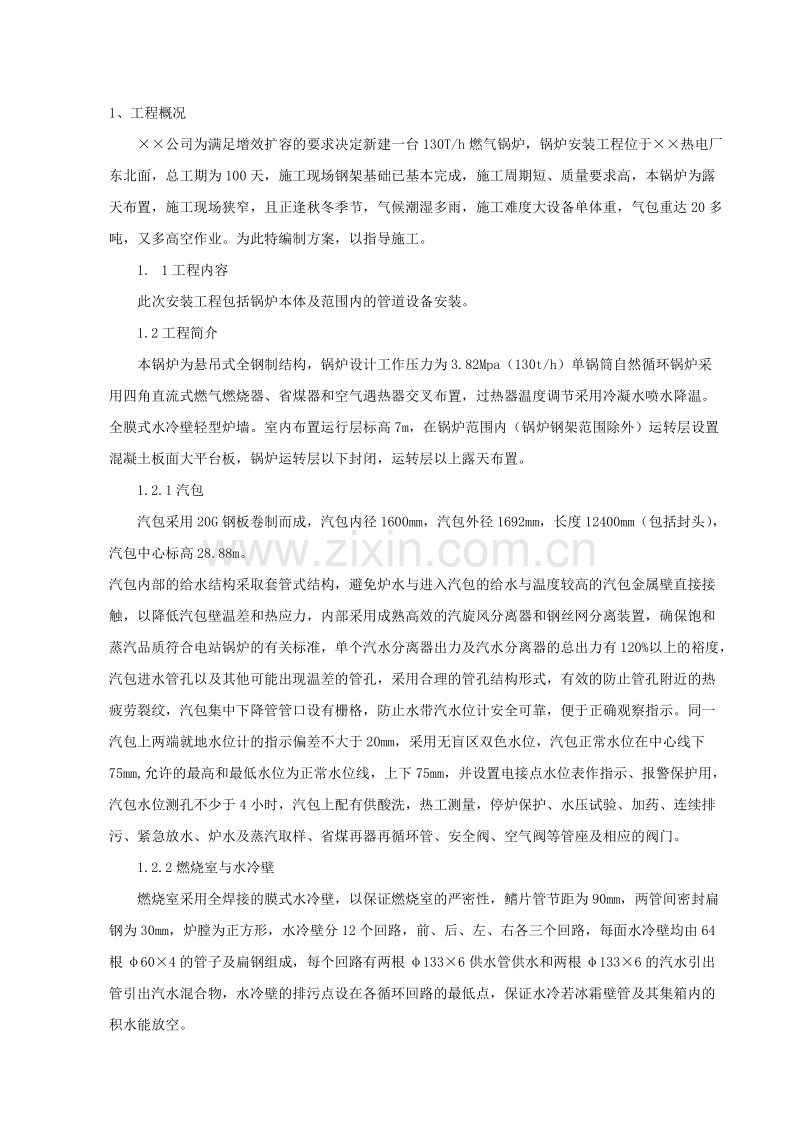

某热电厂燃气锅炉安装工程施工组织设计 目 录一、 总则1.1工程概况1. 2工程内容1. 3编制依据二、组织部署及施工组织机构三、主要施工方法及现场平面布置四、劳动力计划五、施工技术及物资供应计划六、安全管理七、质量管理1、工程概况公司为满足增效扩容的要求决定新建一台130T/h燃气锅炉，锅炉安装工程位于热电厂东北面，总工期为100天，施工现场钢架基础已基本完成，施工周期短、质量要求高，本锅炉为露天布置，施工现场狭窄，且正逢秋冬季节，气候潮湿多雨，施工难度大设备单体重，气包重达20多吨，又多高空作业。为此特编制方案，以指导施工。1. 1工程内容此次安装工程包括锅炉本体及范围内的管道设备安装。1.2工程简介本锅炉为悬吊式全钢制结构，锅炉设计工作压力为3.82Mpa（130t/h）单锅筒自然循环锅炉采用四角直流式燃气燃烧器、省煤器和空气遇热器交叉布置，过热器温度调节采用冷凝水喷水降温。全膜式水冷壁轻型炉墙。室内布置运行层标高7m，在锅炉范围内（锅炉钢架范围除外）运转层设置混凝土板面大平台板，锅炉运转层以下封闭，运转层以上露天布置。1.2.1汽包汽包采用20G钢板卷制而成，汽包内径1600mm，汽包外径1692mm，长度12400mm（包括封头），汽包中心标高28.88m。汽包内部的给水结构采取套管式结构，避免炉水与进入汽包的给水与温度较高的汽包金属壁直接接触，以降低汽包壁温差和热应力，内部采用成熟高效的汽旋风分离器和钢丝网分离装置，确保饱和蒸汽品质符合电站锅炉的有关标准，单个汽水分离器出力及汽水分离器的总出力有120%以上的裕度，汽包进水管孔以及其他可能出现温差的管孔，采用合理的管孔结构形式，有效的防止管孔附近的热疲劳裂纹，汽包集中下降管管口设有栅格，防止水带汽水位计安全可靠，便于正确观察指示。同一汽包上两端就地水位计的指示偏差不大于20mm，采用无盲区双色水位，汽包正常水位在中心线下75mm,允许的最高和最低水位为正常水位线，上下75mm，并设置电接点水位表作指示、报警保护用，汽包水位测孔不少于4小时，汽包上配有供酸洗，热工测量，停炉保护、水压试验、加药、连续排污、紧急放水、炉水及蒸汽取样、省煤再器再循环管、安全阀、空气阀等管座及相应的阀门。1.2.2燃烧室与水冷壁燃烧室采用全焊接的膜式水冷壁，以保证燃烧室的严密性，鳍片管节距为90mm，两管间密封扁钢为30mm，炉膛为正方形，水冷壁分12个回路，前、后、左、右各三个回路，每面水冷壁均由64根604的管子及扁钢组成，每个回路有两根1336供水管供水和两根1336的汽水引出管引出汽水混合物，水冷壁的排污点设在各循环回路的最低点，保证水冷若冰霜壁管及其集箱内的积水能放空。1.2.3燃烧系统燃烧系统由旋流式高炉煤气燃烧器，组合式直流混合煤气转、转炉煤气燃烧器和高炉煤气锅炉炉内蓄热稳燃器组成。燃烧器四角布置，火焰假想切圆为大切园，直径为稳燃器的外圆。上、下分五层布置，最上一层为组合式直流混合煤气，转炉煤气燃烧器，下四层为高炉煤气燃烧器，其下两层的中间布置有混合煤气管，作为点火管用，同时也可用于正常运行时烧混合煤气；在没有混合煤气时，上四层燃烧器可正常燃用高炉煤气，组合式直流混合煤气转炉煤气燃烧器的内芯,为混合煤气燃烧器,其外为混合煤气燃烧用空气管:在其外为转炉煤气管，最外层为空气管，在高炉煤气各最外层空气管内设计有旋流叶片，使混合煤气和空气混合良好，两种煤气的燃烧空气使用同一进口，高炉煤气燃烧器内的煤气侧和空气侧均装有旋流叶片，合煤气各空气旋转喷出，在装在前部的稳焰器内强烈混合而燃烧，炉膛的下部设有圆塔形的高炉煤气锅炉炉内蓄热稳燃器，由高强高热震稳定性耐火异型砖砌筑而成，在点火初期，其要吸收混合煤气产生的热量，温度升高，使燃烧器区域形成一高温温度场，这温度场强烈地加热了高炉煤气混合气，使之燃烧速度很快，燃尽时间短，火焰与稳燃器相切，稳燃器的热量进一步加热未燃尽的混合气，使之燃烧得更彻底、干净。1.2.4过热器和调温装置过热器由顶栅、高温段过热器、低温段过热器组成，喷火减温器设在两级过热器中间，饱和蒸汽由10根1086的管子引入低温过热器进口集箱，再经由63根383.5的管构成顶栅过热器和低温段过热器，蒸汽经低温段过热器出口集箱，引入减温器，减温后进入由62根423.5mm的管子组成的高温过热器，过热蒸汽经四根1336的管子引入集汽集箱，低温段过热器材料为20号碳钢，高温段过热器材料为15CyMO合金钢与20号碳钢，蒸汽温度调节用自制冷凝水喷水减温装置。1.2.5省煤器和空气预热器锅炉尾部受热面采用双级交叉布置，叠置式结构，上下两级省煤器蛇形管均由323的2号钢管制成，上级68排，下级77排，省煤器蛇形管通过支承梁重量传到省煤器护板上，最后叠置在尾部钢架上，上级省煤器支承梁应将其一端接长垂直管，以便自然通风冷却。空气预热器为立式布置，管径为401.5，烟气在管内流动，为防止运行中振动加装了防振隔板，最下一组管箱的管子为考登管，以防低温腐蚀，且单独支承在尾部钢架上，便于检修，额定负荷时空气预热器出口热风温度为380。1.2.6阀门及其紧固件安全阀确保不出再拒动作和拒回座起跳高度符合设计值。回座压力差不大于起距压力的7%。给水和减温水采用电动调工节阀，高调节阀具有良好的调节性能，阀门开度为85%90%时，能满足运行时的最大需要值，开度为10%时，能满足运行最小需要。1.2.7钢结构及平台扶梯钢结构件的接头，采用焊接连接，凡有门孔、测量孔、阀门、观察孔、打焦孔、主蒸汽管道上的蠕变监视段、位移指示器等处均有操作维护平台，其中同水平台内采用花纹钢板平台，其余采用刚性良好的防滑格栅平台，步道和平台的宽度为0.8m,平台与步道之间的净高尺寸大于2m，栏杆的高度为1.1m,挡脚板高度不小于100mm,主要扶梯采用炉前两侧集中布置，方向应一致，倾角宜采用45度，踏步采用防滑格栅板，扶梯宽度为700mm，踏步采用防滑格栅板。锅炉设置膨胀中心点，通过水平和垂直方向的导向与约束，以防炉顶炉墙开裂和受热变形，锅炉的炉墙外墙采用彩色压形波形板覆盖，并采用防锈紧固件坚固。1.2.8热工测量、调节、保护和控制所有水位、压力取样点均设介质稳定且具有代表性，便于安装维护的位置，并符合有关规定。省煤器入口、汽包、饱和蒸汽、过热器出口联箱均装设汽水取样的取样头及阀门，炉膛内两侧墙及前墙均留有炉膛压力测点，在锅炉烟道两侧留有测量烟气含氧量的取样孔及各负压及烟温测点留有管播座，本体汽水温度测点留有温度插座，对压力测点及联样点。1.3编制依据1.3.1集团130t/h煤气锅炉技术协议书1.3.2有关文件、资料、大型吊装机械说明书和图纸1.3.3企业标准质量管理体系文件1.3.4火电施工质量检验及评定标准锅炉管（96版）1.3.5电力建设施工及验收技术规范锅炉篇（DL/T5047-95）1.3.6电力建设施工及验收技术规范管道篇（DL5031-94）1.3.7电力建设安全工作规程（火力发电厂部分）（国家电力公司）二、 施工组织部署及施工组织机构2.1为加强我单位对本次工程的统一领导，特成立新热电项目经理部由公司直管，选派曾多次主持类似工程施工的国家一级项目经理担任本工程项目经理，技术负责人由多次主持类似工程技术工作的高级工程师担任，并任命一名项目副经理，组成领导班子，全面实行项目法施工。项目部管理层下设工程技术科、经营科、质安科、物资科、综合办公室，四科一室统一对内、对外协调， 为现场提供服务和指导，项目部作业层下设铆工作业队、管工作业队、焊工作业队、机装作业队、起重作业队、防腐保温等六个作业队，每个作业队均配备一定的管理素质高的人员，负责所承担任务的管理工作。施工组织机构图2.2 施工部署2.2.1施工管理目标本工程实行责、权、利高度统一的项目法管理，确保贯标质量管理体系在工程全过程中持续有效的运行。具体目标如下：工程质量：确保合格工程。施工工期：90日历天，具体开工日期以业主批准的开工令为准。安全生产：杜绝重大伤亡、设备及火灾事故发生，千人负伤率在0.8之内。文明施工：达到省建筑安装工程综合考评样板工程标准。三、主要施工方法及现场平面布置3.1施工现场布置3.1.1锅炉安装机具布置锅炉安装主要吊装设备为一台75T、25T汽车吊各一台，主要负责锅炉钢架设备的组合及抬吊，同时担负受热面竖井设备的转接工作。在设备基础位置布置一台75T汽车吊，主要负责锅炉炉顶钢架，水冷壁设备，部分烟风道等的吊装。锅炉组合场布置一台50T，一台25T汽车吊，进行给合场地的设备组合工作，包括水冷壁组合，包覆过热器组合，水降水组合等。锅炉焊机采用集中布线，在锅炉组合场地及炉后各布置一工具房和焊机间。3.1.2锅炉组合场地的布置。根据现场地的实际情况，以及吊车特性，锅炉组合场地布置在附近的空置场地或占用一半公路。3.1.2.1锅炉钢架组合场地利用本体的安装场地进行组对，立柱组对在自身的钢架安装场地，炉顶前顶布置公路端，炉顶中顶及后顶布置于锅炉组合场地。3.1.2.2采用型钢加枕木搭设组合平台，组合平台应用水平仪找平。3.1.2.2汽包监时放于锅炉固定端，待汽包划线后再移至于炉膛骨零米，并作好防护措施。3.2施工方案3.2.1锅炉钢结构安装锅炉构架由立柱、横梁、水平支撑、垂直支撑、顶板梁及平台、楼梯等部件构成。3.2.1.1 施工方案与程序:1) 施工方案2) 在锅炉的右侧扩建端布置两台75T、25T汽车吊负责整套锅炉吊装。相应增加临时措施（如125T汽车吊、檐杆等）。 钢结构安装主要采取组合与散装相结合的方式。 组合方式: K1、K2、K3、K4排立柱每排组合成K1-K1、上组件、K1-K1、下组件、K2-K2上组件、K2-K2下组件、K3-K3上组件K3-K3上组件、K4-K4下组件,共组合为8个组件。 安装顺序: 自炉前向后推进, 转固定端炉左至扩建端炉右。K2-K3扩建端须预留出旋风分离器的临放空间, 保证其顺利安装同时钢结构安装的同时还要考虑主汔管道、风道等的穿装及临时吊挂。吊装开口为炉膛部分K1-K2左侧和竖井部分K4-K4左上侧及后中侧, K2-K3左侧。2) 施工程序:a) 设备的清点、 检查、编号 根椐吊装计划, 对所到现场的设备要按照吊装顺序及阶段性安装构件数量进行下列检查工作: 校验外型尺寸是否符合图纸设计尺寸, 外观检查应无锈、重皮和裂纹。校验立梁等主要构件的弯曲值。大型构件用热调、小型构件用冷调，严禁使用假焊法调校，特大型构件，现场调校不现实，如严重变形影响到安装质量，则应返厂或制造厂来人进行处理。以及厂家焊缝是否符合验标要求。b) 基础划 线及垫铁配制以锅炉纵横中心线为基础纵横中心线。依据建筑提供的基础零米标高为基础,测得立柱基础标高再减去立柱划线后所生产剩零米以下尺寸, 即为所配垫铁厚度。C)立柱划线: 首先按图纸分清方向并做好标记, 以柱顶为基准向下划出1米标高线, 在立柱的柱脚板、1米标高及顶部划出四面中心线,作为安装时的测量点,并用油漆作出明显标记。 构架组合: 构架组合应在稳固的组合架上,用钢丝找直后,用玻璃管水平仪将各点找平,对接的两根立柱端头应开坡口, 调整好间隙,确保各尺寸无误后进行焊接,安装接合板时,应先将立柱对接焊口磨平。立柱对接完毕后,进行单片构架的组合。将相临两根立柱摆放在组合架上,依据图纸尺寸调整间距及对角尺寸,并用玻璃管水平仪将两根立柱摆放在组合架上,依据图纸尺寸调整间距及对角尺寸,并用玻璃管水平仪将两根立柱各调整找平,垫好并固定。 依据图纸标高尺寸将横梁及垂直支撑依次点焊在立柱上,经复查尺寸符合要求后正式施焊。D)立柱组件安装 在钢架安装之前,必须对基础的中心线重新校对,以确保其满足立柱安装的质量标准。组合好的立柱应安装施工架子及临时爬梯, 以便于施工人员工作。 立柱组件用专用扁担或加固后吊装 。组件安装时, 先用经纬议调整立柱垂直度,用水平仪测量立柱标高,标高的调整通过调整垫铁厚度来完成。标高确保无误后,用缆风绳在前后方向将立柱拉紧,再次复查调整垂直,找正后将立柱脚板临时焊接,并将基础钢筋根(每角一根)与立柱点焊。e) 梁、垂撑的组合安装 横梁组合安装前需测量其长度偏差值、弯曲值及扭曲值, 横梁就位前,以立柱1米标高为基准,在立柱上依次划出各横梁上下平面标高及中心线,横梁就位后,调整其左右间隙均匀,标高及尺寸无误, 先进行点焊, 垂撑安装就位后,复查整片构架各尺寸符合要求再正式施焊。f) 次梁、水平撑的安装 此类构件安装前要对安装尺寸认真检查,以保证节点焊接后不产生附加力及设备的准确。g) 顶板梁组合安装 锅炉大板梁共计划成本4根,依次布置在K1 K2列上。 大板梁及顶板构件采用组合与散装相结合的方式。顶板梁的组合：组合方式：将列大板梁与列大板梁及两根大板梁间的构件组合为一个框架，将列大板梁及炉前钢构件组合为一个框架。考虑到顶板梁安装完后受热面部件的穿装,组合的框架将设预留口。 将要组合的两根大板梁按图纸要求的正确方向放置在组合平台上。调整其垂直度、间距及对角线尺寸,合适后用玻璃管水平仪将两根大板梁各点找平,间距及对角线尺寸调整在标准范围内。将大板梁之间的构件按照图纸要求点焊在其安装位置上,确保各尺寸无误后正式施焊穿。顶板梁安装： 顶板梁框架由75T汽车吊吊装就位。将组合好的框架安放在立柱上,进行初步找正点焊,安装的同时还要考虑预热器等设备的穿装及临时存放。h) 平台、扶梯和栏杆的安装 钢结构整体安装并找正结束后平台、扶梯和栏杆逐层及组件交插,安装时炉左侧、炉前侧从零米起由下向上随钢架的吊装同时进行安装。施工程序: 设备开箱检查及清点编号。 将栅格固定在相应的平台框架上,对于直接铺在锅炉钢结构上的栅格,要按层次选出所需的各种规格尺寸的栅格,并按层次叠在一起,以便分别吊到各结构上去。栅格铺设时,按图纸要求将不同规格尺寸的栅格铺设在相应框架(或结构)上,然后调整栅格使其间隙均匀再行施焊固定,不宜随铺随焊。 遇有管道或设备穿过平台栅格时,要注意安装工艺,要将栅格修理整齐装上围板,且要注意不能影响设备保温和热膨胀。 梯子安装的角度要符合图纸要求,保证踏步的水平度。 栏杆的安装要与栅格铺设同时进行,在同一直线上的栏杆,一般先安装两端的立柱,然后拉线并使立柱间隙均匀,上端在同一水平线上,最后安装扶手杆。 围板安装主要要平直度,接头要在一条线上,不得高低参差不齐,焊接要有一定的强度,但又不能使围板焊接变形, 围板转角处呈棱角。 栏杆弯头安装采用气体焊接,易于打磨平整,弯头连接形式要符合锅炉厂平台栏杆安装说明书的要求。焊口要平整,不得出现错口现象。 在锅炉安装工作(包括保温、电气、仪表的安装工作)全部结束后 、在机组整套试运之前,对锅炉平台、扶梯、栏杆进行一次全面的修整。 立柱、栏杆、围板安装时, 围板一次焊接牢固,禁止点焊固定,扶梯安装必须一次安装就位,焊接牢固,以防发生危险。3.2.1.2 钢结构安装的质量保证措施 为了保证钢结构施工质量,树立良好的质量信誉,全面贯彻落实公司制定的质量管理作业文件,实现对施工过程的有效控制,并最终达到钢结构安装工程创优的目的,特制定以下控制措施:1) 设备检验 设备的质量是工程质量控制的第一步,对施工质量具有决定性意义。施工人员对所领用的设备必须依照设备检验的标准对其进行认真检查,并做好详细的记录.在设备检验过程中若发现问题,及时上报,严禁私自进行处理.2) 施工工艺 钢结构安装是一个多框架、多层次、大跨度的系统工程.构件数量多,安装精度高,涉及面广.要求在施工准备阶段,技术人员必须在熟悉图纸、规范、标准的基础上,根据具体的施工条件,制定周密可行的施工技术措施,并做好技术交底工作,使每个施工人员都清楚安装过程中质量控制标准.施工人员在熟悉各种构件的特点后,参考以往的施工经验,确定一套科学的施工方法,并在施工中不断总结经验,使施工方法日趋完善和合理. 3) 测量仪器的管理 钢结构的安装通过测量仪器进行定位、找正,并通过测量仪进行检查验收。测量仪的精确度直接影响施工质量.为此,钢结构工程要求使用经过检验的高精度的经纬仪和水平伙伴为主要测量工具,并由富有测量经验的人员操作.3.2.2 锅炉受热面设备安装3.2.2.1受热面设备安装 锅炉受热面本体可分为炉膛、旋风分离器、尾部竖井三大部分。尾部竖井由上至下依次为高温过热器、尾部竖井三大部分。尾部竖井由上至下依次为高温过热器、低温过热器、省煤器、预热器。炉膛由四侧水冷壁和屏式过热器组成,在炉膛的前上方布置有汽包,各系统间通过联络管、连接管连接,构成锅炉汽水系统。1) 汽包安装 汽包采用U型吊杆悬挂在K1、K2列钢结构间的顶板梁上。a) 吊装准备 首先进行外观检查合格后进行汽包划线,然后安装汽包吊架。汽包吊架固定在汽包筒上,并制作站人吊笼分别固定在汽包两侧用于吊杆间的连接。b) 汽包吊装方案汽包吊装采用一套牢20t滑车组配两台5t卷扬机抬吊就位。汽包吊装的同时间选择在顶板吊装焊接完的第一大件。2)水冷壁安装 水冷壁以地面组合为主,部分散装。a) 水冷壁组合方案前水冷壁: 地面组合时,将左、右侧水冷壁连同刚性梁组合为上、下2个组件。后侧水冷壁: 地面组合时,将水冷壁沿横向中心线分开,连同刚性梁组合为2个组件, 并以安装焊口分为上 、下2段。左、右侧水冷壁: 地面组合时,沿横向中心线分开, 连同刚性梁组合为上、下2个组件。屏式过热器: 屏过共4个组件,每一个屏过入口集箱不组合。c) 水冷壁采用组合为主与散装相结合的施工方案。利用之于75T汽车吊及卷扬机滑轮组完成吊装工作。水冷壁组合件的刚性,将组件作适当加固。水冷壁散管运至炉膛零米用卷扬机吊装就位。 水冷壁安装顺序为左水、后水、前水,右水,最后进行整体找正。3)燃烧床安装 每台炉燃烧床带风箱,床体及风嘴为零部件到货。a) 燃烧床安装前进行清理、检查、整形,风嘴清理铸砂和铸瘤,检查风箱的焊接质量;b) 烧床在炉膛内组合,50t履带吊配合;c) 组合后的燃烧床用卷扬机吊装;d) 燃烧床找正以钢柱中心线为准; e) 燃烧床找正固定后,对风嘴和床面严加保护。4)过热器安装 按介质流向, 包括包墙过热器、低温过热器、屏式过热器、高温过热器。a) 包墙过热器安装包墙过热器组合方案: 前侧包墙过热器:上联箱、中间联箱、下联箱和前墙管及刚性梁组合为一个组合件。 两侧包墙过热器:上、下联箱和前墙管及刚性梁组合为一个组合时安装。 后侧包墙过热器:下联箱和后包墙过热器垂直段组合为一个组合件并将刚性梁在组合时安装,顶栅部分散装。c) 包墙过热器安装 将前包墙组件、两侧包墙组件、后侧包墙组件用塔吊和75T汽车吊抬吊立直后,由炉后开口吊入,用卷扬机就位。由于包墙组件钢性比较差,吊装时要注意防止设备变形。顶棚包墙过热器用卷扬机和平共处150t吊配合。d) 高低温过热器安装高低温过热器组合 高温过热器、低温过热器卧式管排将每2片的3部分,以及相应的省煤器吊挂管组合为一个组件。高低温过热器安装 在尾部竖井从后侧开口用50T履带吊车送至就位位置、5T卷扬机接钩就位.5) 炉顶密封 锅炉的炉顶密封装置是由钢板、梳形板、弯板、Z形板、扁钢和伸缩节等组成,有很大的施工难度。炉顶密封施工是在四侧水冷壁、包墙、过热器管组等安装找正结束后进行的。a) 安装密封板之前, 要复查各管组设备之间的尺寸是否在允许的误差范围内,对误差过大的管组和吊杆要进行调整,以使密封部件顺利安装。b) 所有密封部件在领用时必须分类并清点数量,核对部件尺寸、规格、检验部件在领用时必须分类并清点数量,不得存在影响安装质量的缺陷, 如变形严重、裂纹、锈蚀等,所有清点及检验结果要做详细的记录。密封部件领用后要妥善保管,不得丢失和挪用。c) 密封部件中的合金部分要进行光谱分析,确定材质,避免材质错用而影响锅炉的安全运行。d) 所有一次密封的部件必须在锅炉水试验之前安装焊接完毕,并要通过质量验收合格。e) 二次密封部件的施工过程中需要与筑炉保温专业进行配合,共同完成。密封部件要在筑炉施工人员浇完保温材料后,仍处于湿态时安装就位。二次密封部件安装焊接后必须严密不漏。f) 密封部件的安装中会有大量的现场切割工作,切割时要注意避免割伤或烧坏受热的承压部件,同时也要避免焊把线打伤管子。6) 省煤器先吊装临时就位待高温过热器安装完毕后进行安装。省煤器焊口焊接完毕,再安装防磨铁件。7) 炉顶连络管施工方案a)炉顶连络管施工必须具备的条件汽包、水冷壁上联箱、包墙上联箱等已安装找正完,临时加固好:顶棚管已吊装完,散管已穿装完,顶管的支吊装置已安装:联箱已清理干净,将所有管口封堵好;所有承力吊杆已初步调好,且受力均匀。b)施工程序设备检查及清点编号:在设备安装前,要根椐设计图纸对设备的外形尺寸进行复查,检查设备外观质量,重点查管座、弯头、三通等处是否有裂纹、凹坑、重皮、撞伤、变形等缺陷,检查设备的内外壁锈蚀情况。 设备为合金元件的,安装前必须做光谱分析试验,确定设备合金部件及管子的材质无错用。 管道安装前必须进行吹扫和通球试验,检查管子内有无杂物、弯曲部位的椭圆度是否超标和厂家焊口处的截面变化情况.内径比较大的管子,可进行人工检查和清理. 按照从炉前至炉后、从上往下的顺序,由150t履带吊从锅炉的右侧展开炉顶连络管道的吊装。8) 锅炉附属管道安装 附属管道包括汽包连续排污、事故放水、集箱的疏放水管道、放空气管道、汽包水位计、就地压力表、吹灰汽源引出管道。锅炉房燃油管道、连续排污扩容器和定期排污扩容器及放水管道等。a) 锅炉本体附属管道的安装基本上是在锅炉所有有本体设备安装找正并焊接结束后进行。b) 锅炉本体附属管道在一般情况下除管径比管道图纸只给出大致走向,根据现场的具体情况确定管道的走向。c) 由于部分管道与热控部分的取样及压力表管道相互连接,对于这些管道,在具体施工中只给热控和压力测点留出三通接头,不再进行下一工序的安装。d) 附属管道的支吊架有一部分为现场配制的(除管部、耳子、及带螺纹的吊杆外),现场制作时,要根椐实际情况下料,支吊架的形式必须符合图纸中提供的支吊架标准图。e) 管线中阀门在安装时根据图纸设计的大概位置,布置整齐,便于操作和检修,且不能影响平台通道。对有特殊要求的阀门在安装时详细阅读说明书,在说明书的指导下进行安装,没有具体要求的阀门要根据阀体上的介质流向确定方向,没有流向标志的阀门仍按低到高的原则进行安装.f) 汽包水位计在安装时除按照设备安装说明进行外,还应该检查汽包的正常水位计标高与水位的0点是否一致,水位计在安装过程中要小心轻放,避免冲击,造成损坏,安装就位后做一铁皮罩进行保护.9) 旋风分离器安装: 旋风分离器到货后, 视设备情况在组合场分两部分组合,再将上用履带吊倒入K2-K3扩建预留开口处,进行吊装,顺序为先上后下.3.2.2.2 受热面本体安装质量保证措施:1)在设备出库时和安装前,要根椐设设图纸对每一组件的外形尺寸进行复查,检查设备外观质量,不能有凹坑、重皮、撞伤、变形等缺陷，检查设备管子的内外壁锈蚀情况,如锈蚀严重, 必须磨光后测量壁厚是否超差。2)受热面有一部分设备为合金元件。设备安装前必须做光谱分析试验,确定设备合金部件及管子的材质无错用。3)管组安装前必须进行吹扫和通球试验,检查管子内有无杂物、弯曲部位的椭圆度是否超标和厂家焊口处的截面变化情况。管子通球的钢球规格严格按照规范中的各项公式进行计算。通球试验钢球规格不能擅自改动,钢球不能通过时要采取相应 措施进行处理,并查明原因,消除缺陷,同时做好各项记录。管子通球要做到当班通球当班对口,不能及时对口时要做可靠的封闭。4)为保证受热面设备各部几何尺寸和管排的间距均匀以及边管排与其它设备的间隙,水冷壁、四侧包墙过热器、低温级过热器必须严格按照图纸施工,找正基准点为统一的锅炉基准点。5)由于设备部件多为合金材质,安装过程中不能在设备管道上使用火焊、动用割除把,不能在设备管子上焊接临时加固件等,并防止电焊线或焊把线打伤管子。6)管子对口时检查两对应管端的角度是否正确,角度误差太大面影响管子对口时必须进行矫正,矫正后方可安装。组件的变形标准为:管组整体变形20mm,单根管子的局部弯曲2mm/200m。超过以上标准必须进行矫正。7)施工中对所有的设备缺陷及处理结果做好记录。对于非常严重的设备缺陷或质量问题要有可靠的、并经有关部门审批合格的修复措施。8)工程施工中使用的各种计量工具必须经校验合格,并在有效期。3.2.3 空预器安装 本锅炉空气预热器用125T吊车逐机由下而上吊装。3.2.3.1 空气预热器安装前应检查管箱外型尺寸,并应清楚管子内外尘土、锈皮等杂物,检查管子和管板的焊接质量,必要时进行渗油试验检查其严密性；3.2.3.2管试空气预热器安装允许偏差:管箱垂直度5mm管箱中心线与构架立柱中心线的间距5mm相邻管箱的中间管板标高5mm整个空气预热器的顶部标高5mm管箱上部对角线差劲15mm支撑框架上部水平度3mm支撑框架标高聚物10mm3.2.3.3 空气预热器安装时注意管管箱的上下方向,不得装反。3.2.3.4 插入式防防磨套管与管孔应紧密适当,一般用手稍加用力即可插入为准,其露出高度应与管板平面垂直,不得倾斜,焊接应进行一次全面检查,管内不得有杂物堵塞。3.2.4烟风煤管道制作安装3.2.4.1烟风煤管道的加工配置: 烟风煤管道的加工配置大体分两个部分: 一部分定货;一部分属现场加工,由施工单位负责,现场加工配置主要有圆形管道、方形管道和各种异形件。1) 圆形管道制作制作程序: 铺板放样下料卷板组合焊接质量检验2) 方形管道制作制作程序:铺板放样下料组合焊接质量检验3) 方圆节制作 方圆节制作按图放样找出素线进行划线下料,做一个V形胎具,把料放在胎上压住每道素线用大锤或专用工具打在上面,凿出方圆形,检查方口和圆口是否符合要求,再进行下道工序的制作组合、焊接成型.4) 管道连接法兰制作程序: 槽钢法兰:量对角调直下料制作焊接划线打眼与管道连接(方形管道) 扁钢法兰: 划线下料拼接(车圆)划线打眼找平与管道连接(圆形管道) 角钢法兰:有的角钢法兰可用卷板机卷制而成,采用两个角钢点焊后再进行卷制,卷制过程中. 用样板找圆,找出圆底再进行焊接,其椭圆度符合验标,然后进行划线打眼,最后与管道连接.5) 管道制作的工艺要求所有制作件都必须按照图纸的设计要求进行施工.具体放样时如发现放样尺寸与图纸尺寸不符时,与技术人员协商,以正确尺寸为准.组合拼接环行法兰时,宽度要一致、平整、剔除毛刺,钻孔时要使上下部件联结准确无误.组合方圆节时要严格按照图纸施工,弧度要均匀一致,尺寸要符合图纸要求.制作件要求外形美观,氧化铁、药皮、飞溅物、焊瘤等清理干净,管道内外无杂物。使用的所有材料必须符合设计要求,否则要有设计变更手续。设备和法兰的螺拴孔,必须采用机械加工,不得任意用火焰切割。组合焊口应预留在便于施工和焊接的部位.组件要有足够的刚度,必要时做临时加固,临时吊点要焊接牢固,并且有足够的承载能力。6) 焊接工艺要求: 焊接前必须将焊口两侧各不小于30mm范围内的铁锈、污垢、油污、氧化铁等清理干净,使其露出金属光泽。焊接时要尽量在平焊位置进行焊接,一个焊缝不允许有间断。对于多层焊,各层引弧的位置要相互错开。 焊缝的外观检查: 焊缝的高度要符合图纸要求,咬边深度0.5mm ,咬边长度40mm, 焊缝及热影响表面不允许出现裂纹、砂眼、焊瘤等缺陷。所有焊缝必须做渗油试验进行检查验收。3.2.4.2烟、风管道安装1)烟风管道及设备的组合 为了尽量减少高空作业的工作量和危险程度,提高施工效率,保证施工质量和工程进度,依据锅炉吊车的起能力,尽量扩大烟风煤管道及设备的地面组合量。其中管道的板门尽量带到组件的一端,同组合件一起就位,以防止单独起吊时部件受力导致变形,组合时要注意伸缩节的安装方向。以防止单独起吊时部件受力导致变形,组合时要注意伸缩节的安装方向。在吊装过程中必须保证伸缩节冷拉后的尺寸,严禁使挡板门和伸缩节受外力或受撞击,以免损坏设备。各部件在组合完毕和安装之前要校核设备接口尺寸,如果误差超过允许范围必须重新修整,直至符合要求。组合焊口100%做渗油试验。2) 烟风管道及设备安装: 组件就位后首先安装支吊架,首先在组合平台上将支吊架组合为一根,以保证各部件连接尺寸和总长度符合图纸要求,然后按图纸在钢架上划出支吊架定位基准,找到支吊架根部生根位置进行安装和焊接. 支吊架安装完毕后,利用卷扬机或倒链将组件就位,复核部位的标高和位置,完成支吊架与吊架的安装和焊接.在安装过程中,经过冷拉的伸缩节的临时加固不能拆除,只有在整条管道全部安装完毕后,且吊杆经过调整后,再将临时加固割除, 割除时严禁割伤设备。3.2.5 焊接主要施工方案及质量控制措施3.2.5.1 编制依据1) DL5007-92电力建设施工及验收技术规范火力发电厂焊接篇。2)蒸汽锅炉安全技术监察规程劳部发1996(276)号3) DL612-1996电力工业锅炉压力容器监察规程4) DL438-91火力发电厂金属技术监察规程5)锅炉压力容器焊工考试与管理规则(国家质量总局)6) DL/T 679-1999焊工技术考核规程7)火电施工质量检验与评定标准 (焊工篇)8) DL/T821-2002电力建设施工及验收技术规范钢制承压管道对接焊接接头射线检验技术规程9）火力发电机光谱分析导则10）GB3323-87 钢熔化焊对接接头射线照明和质量分级11）DL/T5048-95 电力建设施工及验收技术规范管道焊接超声波检验篇。3.2.5.2坡口型式及对口要求：1)厚度小于2mm的管道可不开坡口,应留有0.5-1.5mm的间隙。2)厚度大于2mm小于是16mm的管道坡口采用V型,大于16mm的管道采用双V型坡口。3)厚度小于3mm的钢板可不开坡口,应留有1-2mm的间隙。4)厚度为3-16mm的钢板开V型坡口。5)厚度大于16mm的钢板开X型坡口。6)管道对接管口端面应与管子中心线垂直,其偏斜度管子外径的1%,且1mm。7)管道对接焊口,其中心线距离管子弯曲起点不小于管子外径,且不小于100mm,距离支吊架边缘至少50mm,两个对接焊口间距离不得少于管子直径,且不得少于150mm。8)管道对口时,应做到内壁齐平,如有错口,其错口值不大于壁厚的确良10%,且不大于1mm,对口间隙1-3mm,钝边1-2mm, 坡口角度为60-70。9)管接头和仪表插座,一般不可设置在焊缝或影响区内。3.2.5.3 焊接准备:1)焊机选用均采用ZX7-400S和 ZX7-400ST系列逆变焊机。2)凡各种材质和规格在焊接前必须按火力发电厂锅炉压力容器焊接工艺评定规格及蒸汽锅炉安全技术监察规程进行工艺评定。 锅炉受热面管子在施焊前应做代样。代样经外观、无损、机械性能检验合格后，方可正式施焊，焊口代样比例为0.5。3）承担受压部件和管道焊接的施工，必须按焊工技术考核规程或锅炉压力容器焊工考试与管理规则考试合格，取得焊工合格证，并有相应的合格项目，方可施焊。4）施焊以下部件必须经考试合格： a）承重钢结构。 b）工作压力0.1Mpa的压力容器及管道。 c）在承压部件上焊接非承压件。 d）高速转动部件的焊接件。5）承担锅炉受热面管子焊接的焊工，应进行与实际条件相适应的模拟练习，经试验合格后，方可进行正式焊接。6）焊缝在施焊前，应按要求清除坡口及焊缝内外壁至少10-15mm范围内的油、漆、锈，并检查无裂纹、夹层等缺陷。7）焊条在使用前按使用说明书规定进行烘烤，并装入专用保温桶内，随用随取，且应由专人负责发放。说明书没有规定烘烤温度的按以下烘烤： 酸性焊条：100-200C 烘烤1-2小时 碱性焊条：300-400C 烘烤1-2小时8）所有焊条及焊丝应有制造厂的质量证明书，并经技术员按批号查证。 9）所用氩气纯度不得低于99.95并有质量证明合格证。10）氧-乙炔焊所用纯度应在98.5以上。3.2.5.4焊接方法1)壁厚5mm且直径60mm的受热面管子采用全氩弧焊。2)壁厚5mm的管子采用氩弧焊打底,手工电氩弧焊盖面。3)为保证焊缝根部质量,以下部件必须采用手工钨极氩弧焊打底: a) 锅炉受热面管道 b) 主降水管道 c) 集箱连通管 d) 主蒸汽管道 e）主给水管道 f）润滑油及燃油管道 g）其它压力4MPa，温度45C 管道4）以下部件需用手工电弧焊，采用碱性焊条焊接 a）锅炉主体钢架 b）其它承重钢结构 c）其它合金部件 d）中低压管道3.25.5 焊接施工工艺1）壁厚大于2mm的管道应采用单道多层次的焊接。2）直径大于194mm的管子对接焊口宜采用二人对接焊接。3）管子外径大于和等于1000mm的管道采用双面焊接。4）施焊过程中，注意接头及收弧质量，接头必须错开10-15mm，不得在同一位置上重叠接头，收弧时将弧坑填满，避免收弧弧坑缩孔及裂纹。5）起弧应在坡口内引弧，严禁在被焊部位表面上引燃电弧，试验电流或随意焊接临时支撑物。6）小口径管排焊接时，先焊接对口间隙小的焊口再焊大的焊口，然后考虑每排焊口由中间向两端的焊接顺序。7）对大口径厚壁碳钢管及壁厚大于8mm的合金管采用点焊预热氩弧焊打底电弧焊盖面外观自检焊后热处理无损探伤的焊接施工顺序。8）钨极氩弧焊打底时采用直流正接，打底的焊层厚度应不小于3mm，经检查后应及时进行次层焊缝的焊接以防产生裂纹。9）大口径壁厚的焊接应采用多层多道焊，单层厚度不大于所用焊条直径加2mm，单焊道摆动宽度不大于所用焊条的5倍。10）焊接过程中电流选择如下： a）手工钨极氩弧焊：氩气流量8-10升/分，钨棒直径选用2.5mm,焊接电流在通常情况下80-110A。 b) 手工电弧焊: 焊条直径2.5 mm, 电流在70-90A
