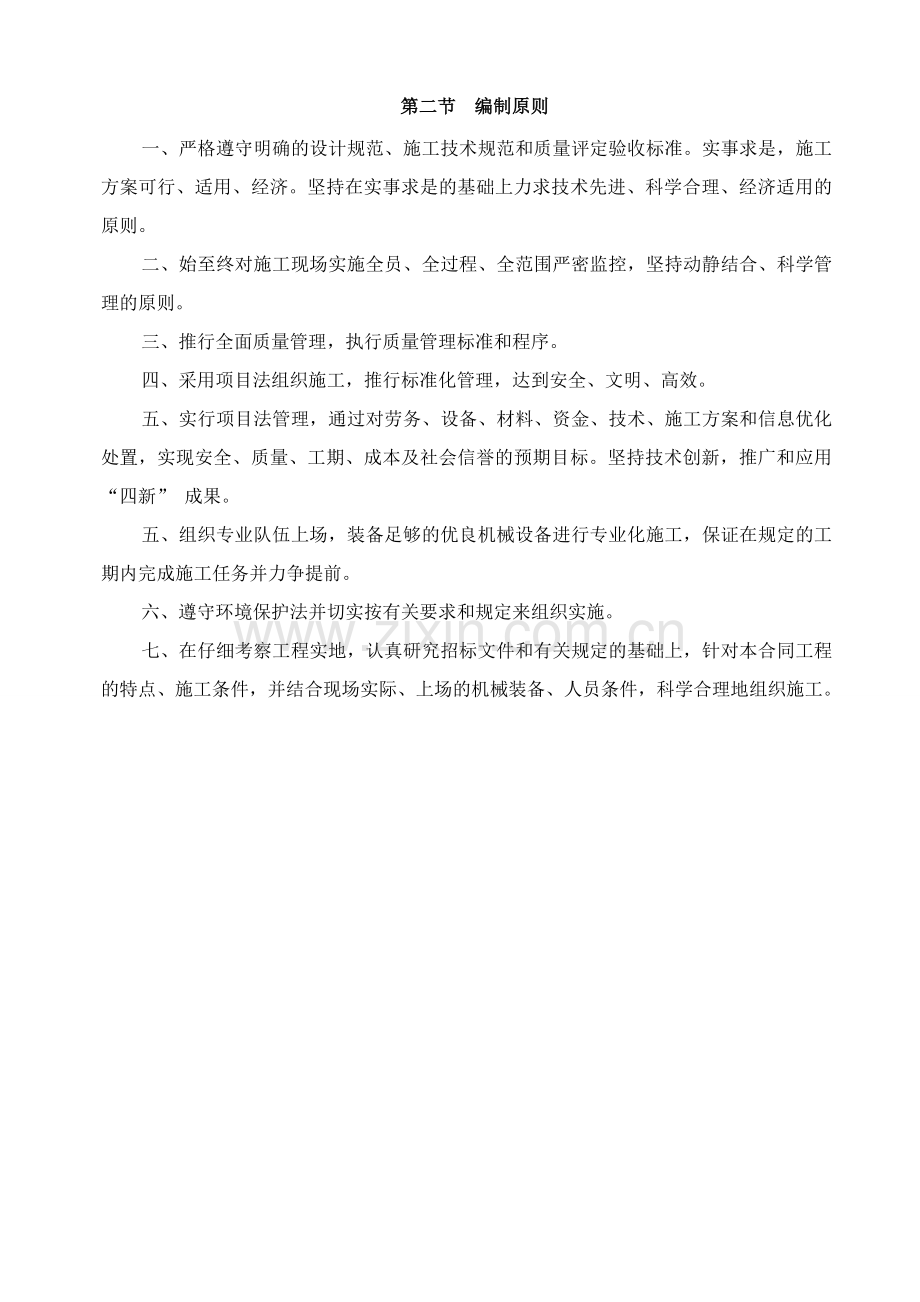

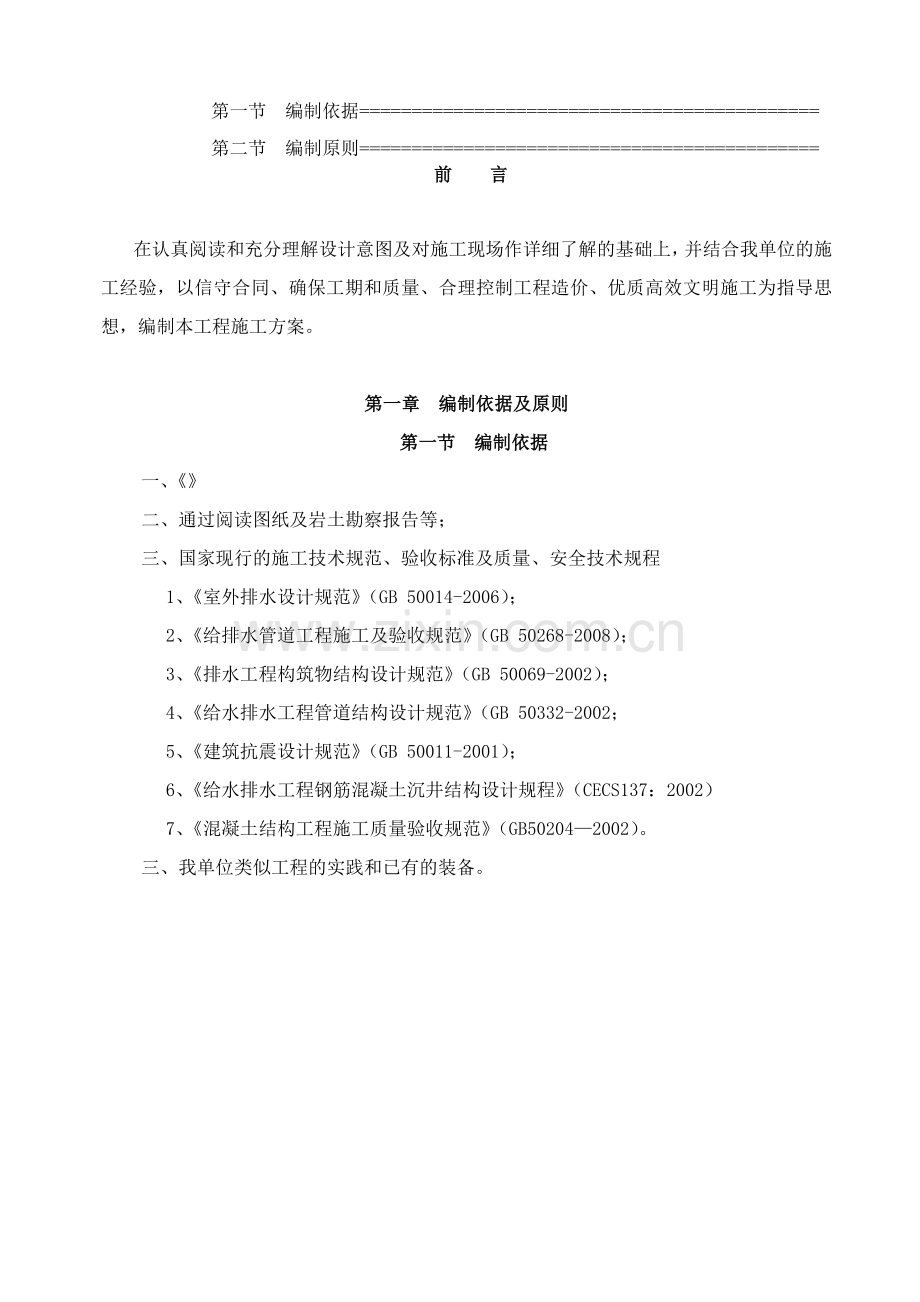

第一节 编制依据=第二节 编制原则=前 言在认真阅读和充分理解设计意图及对施工现场作详细了解的基础上，并结合我单位的施工经验，以信守合同、确保工期和质量、合理控制工程造价、优质高效文明施工为指导思想，编制本工程施工方案。第一章 编制依据及原则第一节 编制依据一、二、通过阅读图纸及岩土勘察报告等；三、国家现行的施工技术规范、验收标准及质量、安全技术规程1、室外排水设计规范（GB 50014-2006）；2、给排水管道工程施工及验收规范（GB 50268-2008）；3、排水工程构筑物结构设计规范（GB 50069-2002）；4、给水排水工程管道结构设计规范（GB 50332-2002；5、建筑抗震设计规范（GB 50011-2001）；6、给水排水工程钢筋混凝土沉井结构设计规程（CECS137：2002）7、混凝土结构工程施工质量验收规范（GB502042002）。三、我单位类似工程的实践和已有的装备。第二节 编制原则一、严格遵守明确的设计规范、施工技术规范和质量评定验收标准。实事求是，施工方案可行、适用、经济。坚持在实事求是的基础上力求技术先进、科学合理、经济适用的原则。二、始至终对施工现场实施全员、全过程、全范围严密监控，坚持动静结合、科学管理的原则。三、推行全面质量管理，执行质量管理标准和程序。四、采用项目法组织施工，推行标准化管理，达到安全、文明、高效。五、实行项目法管理，通过对劳务、设备、材料、资金、技术、施工方案和信息优化处置，实现安全、质量、工期、成本及社会信誉的预期目标。坚持技术创新，推广和应用“四新” 成果。五、组织专业队伍上场，装备足够的优良机械设备进行专业化施工，保证在规定的工期内完成施工任务并力争提前。六、遵守环境保护法并切实按有关要求和规定来组织实施。七、在仔细考察工程实地，认真研究招标文件和有关规定的基础上，针对本合同工程的特点、施工条件，并结合现场实际、上场的机械装备、人员条件，科学合理地组织施工。 第二章 工程概况建设单位：郑陆镇人民政府设计单位： 监理单位： 勘测单位： 施工单位： 第一节 工程简介平顶山路，南起青海湖路北至茅山路，污水D800管为钢筋混凝土级顶管，全长约760米，该处土层部分为中液限粘质土、中液限粉质土、粉土层，地下水丰富，易形成流砂，为保持挖掘面稳定，减少顶管周围土体的扰动，所以本方案采用泥水平衡顶管方案施工。第二节、地质条件参照业主提供的岩土勘察报告第三节、实施目标一、质量目标：本工程的质量目标定为优良等级标准，各分项工程严格按设计图纸和施工规范优质高速地组织施工。二、工期目标：按照建设方的统一部署安排，项目部将精心组织人员，准备设备和材料，确定施工工艺。三、安全目标：完善安全措施，提高安全意识，杜绝重伤和重死亡事故发生。四、文明施工目标：划分职责，严格按施工平面图进行管理，设专人打扫现场和周围道路清洁，做到物流有序，施工顺畅，文明施工。五、服务目标： 服务周到，业主满意，信守合同，认真协调与有关各方面的关系，接受并积极配合业主和监理对工程质量、工程进度、计划协调、现场管理的控制与监督。第三章 施工总体部署第一节 临时设施安排及施工准备一、临时驻地组织先遣人员，调配部分机械进入施工现场工作。同时经理部要密切与建设单位、设计单位、监理单位关系，作好施工准备；并积极地与地方政府及有关部门取得联系，征得支持和协助组织。施工管理和技术人员，对整个合同段进一步现场调查，结合工程任务划分，安排队伍驻地，认真调查水电及料源情况、协助和进行进场道路的设计、施工等。二、技术准备根据现场监理工程师和设计代表提供的工程定线资料和现场测量标志资料，认真搞好交接桩工作，组织测量人员对合同段内线路中线及高程进行贯通和闭合测量，并向相邻合同段延伸复测，资料整理后报请监理工程师确认，同时放出用地界限，并对主要构造物具体位置进行放桩，设置控制桩点及临时水准点。三、临时设施（一）、供电现场在临近工厂引入电源，且现场备用150千瓦的柴油发电机组一台，保证现场施工用电。（二）、通信设备我单位将与当地政府和电信部门取得联系，并取得批准，在项目经理部并配备4台对讲机。（三）、排污及垃圾处理为达到保护环境、防止污染的目的，施工现场设置临时排污沟渠，设置泥浆池，对施工中产生的污水作集中处理，并对生活及生产垃圾集中堆放，外运处理，最大限度地保证施工区域自然环境不被破坏。（四）、临时用地施工临时用地尽量利用公路征地界内土地。取、弃土场地在设计文件要求，并与地方政府做详细的协商后，在少占地、少破坏、尽量保护当地自然环境和生态平衡的原则下选定具体地点；其它施工场地、办公及生活用地、仓库与料场、用地等就地租用。第二节 设备、人员、材料动员周期和安排一、设备、人员动员周期我单位将在3日内做好人员、设备的动员和安排布署。管理人员3天内到达施工现场，组建项目经理部，与业主取得联系，开展息息相关业务工作；前期施工人员7天内到达施工指定地点，着手临建和施工准备工作；首批投入施工的机械设备10日内到达施工地点，保养维修，做好施工前的准备工作。二、设备、人员、材料施工准备过程中，设备、人员、材料依照“先进、足量、精干、合格”的原则，并根据投标时的承诺，快速、安全运抵现场。施工设备和材料指定厂家或料场，由汽车送至现场。第三节 施工组织机构及施工队伍安排顶管工程专业化施工程度高，需要有一个精干、高效的施工管理体系，组织指挥工程的施工生产。我公司将组建项目管理部，对该工程实施严格、科学、有效地施工管理。并按业主的部署，在监理公司的管理及政府质量监督部门的监督下，充分发挥施工职能，协调管理好施工现场，全面认真地履行施工合同，优质、高速、低耗。结合我公司质量方针本着“安全第一，质量为主”的思想，确保合格，力争优质工程。其项目组织结构见附图（一）、项目部职责代表公司全面履行施工合同，按业主指令，全面组织和指挥施工生产，并对整个施工过程进行管理和协调。按照统一计划、统一管理、统一协调的原则，在施工全过程中，对各职能部门和专业工程进行有力地协调、管理。以保证合同规定的工程质量、施工工期等目标的实现，着重做好下列几方面的综合管理工作：1、统一编制施工组织设计和各分部、分项工程的施工方案，将各专业工程置于整个工程的整体作战方案中，便于统一指挥和协调监督。2、统一现场平面管理：由于项目专业施工队伍多，必须由项目经理部对现场总平面布置做统一规划、安排和管理，使现场的施工秩序井然有序。3、统一施工计划体系：编制多级施工进度网络计划，根据总的工期进度对各个单位工程、按分部分项、分专业的施工进度计划严格控制，确保形象进度和工期。为了确保整个工程建设都在总体建设计划的控制下有序地进行，本工程按四级制定施工计划。构成一个自上而下，从总体到细部的计划体系。 第一级：根据总建设目标制订主要形象进度控制点及施工总进度网络计划； 第二级：单体施工进度计划； 第三级：月进度计划； 第四级：周计划，制定一周的详细计划及下周的计划； 各分部工程的施工以二级网络为主，抓三、四级落实。工程的统计配合计划管理控制，从周计划开始，汇总成月计划统计表，直到总计划统计表。构成从细部到总体的统计体系，通过统计、跟踪、反馈，对计划执行全过程的规律性、衔接性、动态性、系统性实行有关控制。4、统一施工现场的施工调度：严格按合同规定的进度时间、人员、材料设备的进场情况，进行施工场地的分配、施工的开展、工序接口、交叉作业、安全防护、成品保护及水电、路、临设等施工现场资源的配置和供用，并实施动态管理，保证各专业的有序施工。5、统一工程质量保证体系：严格按质量标准体系运作，确保工程符合国家的技术规范和要求。本工程建立以项目总工程师负责的施工技术质量责任制，加强技术质量管理，提高工程技术含量，确保工程质量。6、统一现场施工标准，建立安全生产保证体系，确保无重大伤亡事故发生，使整个工地成为标准化文明施工现场。（二）、项目部主要管理人员职责1、项目经理：对工程全面负责。在组织工程的施工中，建立工程项目的质量保证体系，明确质量分工，确保资源充分配置，做好质量审核工作，在施工中认真执行施工组织设计，组织质量检查和评定，制定措施，确保施工过程处于受控状态，工程质量达到合同要求，对工程的质量负全面责任。2、施工员：协助项目经理指挥施工生产，搞好计划调度和质量管理，与技术负责人一起落实施工组织设计中的各项要求，制定具体实施方案，确保工程质量与目标的实现，对工程质量负重要责任。3、技术负责人：在项目经理领导下，抓好质量管理的具体工作，实施施工组织设计中制定的各项技术质量措施，实现合同中承诺的工程质量目标，对工程质量负主要责任。负责各分部分项工程的技术交底、质量检查、原材料检验、试验以及等级评定的组织或具体工作，保证过程施工始终处于受控状态。4、质检员：根据工程进度计划合理安排各项工作，组织施工调度，并组织有关人员检查、落实计划完成情况及质量情况。5、内业技术员：在技术负责人领导下负责施工过程中的技术和质量管理工作。做好洽商变更的往来和实施，编制施工方案和技术质量措施，把好每个施工环节中的施工技术质量关，提出各种施工合理化建议，负责各种材料进场的资质审查和质量验收，组织新材料，新工艺，新技术的推广和实施。6、预算员：负责施工的材料计划，工程预、决算及劳务队结算工作，检查合同履行情况，并作好记录。7、安全员：负责文明安全施工，安全保卫及管理人员后勤保障工作，负责进场施工人员的安全教育及成品保护工作。8、材料、设备管理员：负责施工所需物资的采购、验收、搬运、贮存、防护和发放，并按程序进行标识或记录，以便追溯，对采购及进场材料的和设备的数量、质量、价格负责。进入现场使用的成品、半成品、材料等，按规定在使用前进行检测，主动递交检测结果报告。严格执行“上道工序不合格，下道工序不施工”的准则，使监理工程师能顺利开展工作。对可能出现的工作意见不一的情况，遵循“先执行监理工程师的指导后予以磋商统一”的原则，在现场质量管理工作中，维护好监理工程师的权威性。项目经理部以月为单位，提出工程简报，向建设单位和各有关单位反映、通报工程进展状况及需要解决的问题，使有关各方了解工程的进行情况，及时解决施工中出现的问题。根据工程进展，我们还将不定期地召开各种协调会，协助业主协调与社会各业务部门的关系以确保工程进度。第四节 施工准备工作计划根据本工程的实际情况，我部拟采用流水作业的施工方法。施工准备安排计划如下表：序号工作内容1d2d3d4d5d6d7d8d1人员调遣进场2场地平整清理3施工水电4临时设施建设5施工技术交底6机械设备进场7临时排水设施一、技术准备我公司将立即组织人员进场边筹建边进行施工前期的各项技术准备工作。在项目经理的组织下，各部门及时主动与业主、设计院、监理公司、安全质量检查监督站等单位取得联系。同时由项目总工程师组织工程部、安质部、计划部、试验室、测量组进行图纸会审、测量复核、施工组织设计编制等工作，开工前建立健全工程洽商通道及变更设计通知和原材料的试验及检验工作和做好向监理工程师的材料报验、资料报审工作。施工前期的各项技术准备工作流程如下： 项目经理部筹建机构人员组织工程部计划合同部机电物资部办公室图纸会审工程洽商建立材料控制网原材料试验检验安全质量计划协助征地拆迁及场地布置机械设备的购买物资调拨及供应进度材料计划合同编制实施性施工组织设计编制技术交底和施工组织设计交底开 工 报 告准 备 开 工技术准备工作框图 1、 图纸会审在获得施工图纸及相关施工文件后，及时组织工程部人员进行图纸会审。主要审核构筑物类别及其技术、经济、环境条件；结构类型和结构形式；平面位置、高程、结构尺寸；使用材料及设备的品名、规格、质量标准；工程地质、水文、气象条件、施工工法、施工程序和施工措施及工程质量等，从而达到了解设计意图，领会设计精神，掌握设计的技术标准，主要的技术条件和设计原则，以及新材料、新工艺的运用。对设计图纸中的漏、缺、差、错等事通过工程洽商渠道及时与设计人取得联系，完善设计文件，使设计更加符合施工现场的实际，确保施工安全、工程质量和按期完成工程任务。2、控制测量导线网的建立接桩后，及时组织人员进行现场踏勘，根据线路的大致走向，在设计提供的控制桩基础上，按需要加密布桩，测量复核加密导线网的精度及复核设计提供的导线精度是否能满足设计文件及施工规范地要求，避免出现大及重大的测量事故。根据复测的结果，对线路中心线进行布桩测量，查看在平面及纵断面上是否与设计文件相符合，并在监理工程师旁站的情况下对开工有影响的原地面进行测绘，做好原始资料备查。3、材料试验及检验在熟悉和了解设计图纸的基础上，根据材料进场情况，及时对原材料进行材料试验和检验。所有材料的取样及送样工作都必须是有监理工程师在场（对外送检的材料必须密封于送样箱内送检），只有检测合格的材料才准使用于本工程中，对检验不合格的材料坚决予以退货等处理。4、机电设备、物资进场计划根据本项目的施工工法、施工程序和进度，详细编制本项目需用的机械设备、物质材料的进场计划，以保证分项工程开工前所有的机械设备全部到场。5、进度计划编制在熟读设计文件并了解设计意图的基础上，根据详细的工程地质情况、工程环境、征地拆迁的进度情况和工程总工期的要求，编制详细的、操作性强的旬日施工进度作业计划，要求计划进度指标能最大满足施工生产的实际，同时编制计划时又必须满足工期提前预留不可预见而影响工期的时间的要求，制定相应的工期保障措施，确保工程工期目标的实现。建立安全、质量、工期保证制度根据工程特点，业主要求及本公司对该项目的目标责任，分别建立健全安全、质量、工期保证制度，争取做到“技术先进、工期提前、质量领先、安全达标”，争创安全、质量样板标准工地。6、编制实施性施工组织设计文件，搞好技术交底工作在图纸会审工作完成并熟悉和消化设计文件、详细踏勘施工现场、详细讲座施工方法和施工程序的基础上，结合业主的要求和本公司的创优目标，编制实施性施工组织设计度报监理审批。同时做好设计、施工“三交底”和施工组织设计交底工作，详细向参加施工的人员介绍本工程的工程概况、工程规模、工程工期、结构类型、施工方法、施工工艺、操作要求、施工重难点和安全防护、质量目标等，使参战员工心中有数，能预见性指导施工，避免出现安全质量事故。二、现场施工准备进场后，由项目副经理负责组织办公室等人员进行现场详细勘察，积极协助业主搞好征地拆迁工作，主动和当地取得联系，搞好电源接驳、临时设施场地的租借、地方道路使用等手续，同时与当地派出所、治安联防队取得联系，共同搞好工地的安全和保卫工作，为及早开工创造条件。1 与各单位部门的协调我项目部将办好开工、夜间施工、余泥、散体物料运输及排放、租地等事宜，联系好弃土地点，加强与各主办单位的联系，为工程的顺利进行创造有利的条件。2 场地平整规划考察本项目所处的地理位置和周边环境，进场后对临设位置分别进行场地平整规划。所有的临时设施建设均充分考虑需现场环境，充分利用既有道路和交通设施，做到临设布置既方便施工的现场管理，又不影响施工生产。3 临时便道修筑本工程由于位于原有道路上施工，且工程采用顶管法进行施工，因而不需设置施工便道，可利用原有道路作为施工车辆进出现场。4 布设水电管路、接通水电施工用电，由我司向当地单位进行借电，并沿线布置供电线路、连通各施工点。同时我项目部在施工现场自己配备1台150千瓦的发电机组，如遇突然停电或用电高峰时，我项目部将自行发电补充。施工用水，由我司向当地单位进行借水，并沿线布置供水线路、连通各施工点和施工营地。另在施工营地设置排水边沟，将生活污水排入污水沉淀池。5 修建排水设施施工临设设立污水沉淀池，并将排污系统的位置图纸上报监理工程师，同时征得当地环保部门的同意。把施工和生活产生的污水排入污水沉淀池，经沉淀后就近排入环保部门允许排放的其他地方，严禁随处排放污水。临水施工点修筑截水边沟，防止施工污水污染道路。6 与老管道相接为了保证安全，我们在施工前有潜水员进行封堵老管道，应将管道内水抽干，用检测仪器检测确保安全的情况。7 设置保安及消防设施在施工出入口和材料堆放场、加工场设置值班室，配备值班人员24小时值班，以防外来人员及车辆进入施工现场及做好防盗防火工作。配备足够的消防灭火器材，并在施工沿线每50m设置一个消防器材存放点，确保整个工程施工的防火安全。修建消防用水储备水池，确保消防用水。8 现场通讯施工现场则主要通过对讲机并辅以手机进行协调、指挥和调度，对讲机4台，确保施工期通讯畅顺。9 在施工临近联系一个卫生室，聘请一位合格的医务工作人员，负责现场的人员急救工作，卫生室需配置一定的医疗设备，并储备足够的药品。（三）、材料、机具准备对现有施工设备、机具以及试验、检验设备由汽车运输到施工现场；机械设备进场后及时组织人员进行检修、维护和保养，确保开工后设备运转正常。我公司在材料采购过程中，严格把关，杜绝不合格材料进入本项目内，确保工程材料质量达到国家规定要求。1.材料进场的检验坚持材料进场检验制度，确保原材料、半成品、成品使用前符合技术规范的质量要求。管材进场前应检查强度、裂缝情况、管口节及产品合格证。严格控制原材料、半成品的质量。施工中所用的钢材、水泥、管材等除须具有相应的质量证明书外，还须按规范要求进行抽检试验，合格后方可使用，对经试验达不到设计要求的原材料或作降级使用、或作退货处理。原材料、半成品的堆放应符合现场要求，分类分规格堆放，并挂上标识牌，以防误用。公司工程管理部每季度将对不合格半成品、成品或不合格的原材料进行统计分析，对一些容易出现质量通病的工序，分析该工序所用材料、工艺、生产设备、操作规程、操作人员的技艺或其他因素，对质量的不同影响，区别对待并提出和采取预防措施。2.主要材料的质量控制我司在进场前，即派人员与上述各材料成品供应商取得联系，提供所需材料、构件的时间和清单，以便供应商作好有关的供料准备工作。此外，对于在施工阶段各工作区段要使用的管材、构件等，我们将于施工前的5天从供应商处提取，并做好质量检验工作，确保安装顺利进行。第四章 工程施工方案与工艺平顶山路（青海湖路-茅山路）工程，是因受到道路及周围管线、管道埋深等因素的影响，从经济、安全考虑宜采用泥水平衡式顶管的施工方法进行施工。沉井施工质量按国优标准确保优良。第二节 施工工艺流程一、泥水平衡式顶管微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井，电动机提供能量，转动切削刀盘，通过切削刀盘进入土层。挖掘的土质，石块等在转动的切削刀盘内被粉碎，然后进入泥水舱，在那里与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地面上。在挖掘过程中，采用复杂的土压平衡装置来维持水土平衡，以至始终处于主动与被动土压之间，达到消除地面的沉降和隆起的效果。掘进机完全进入土层以后，电缆、泥浆管被拆除，吊下第一节顶进管，它被推到掘进机的尾套处，与掘进头连接管顶进以后，挖掘终止、液压慢慢收回，另一节管道又吊入井内，套在第一节管道后方，连接在一起，重新顶进，这个过程不断重复，直到所有管道被顶入土层完毕，完成一条永久性的地下管道。掘进机在掘进过程中，采用了激光导向控制系统。位于工作后方的激光经纬仪发出激光束，调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光靶的影像被捕捉到机内摄像机的影像内，并输送到挖掘系统的电脑显示屏内。操作者可以根据需要开启位于掘进机内置式油缸进行伸缩，为达到纠偏的目的，调整切削部分头部上下左右高度。在整个掘进过程中，甚至可以获得控制整个管道水平、垂直向30cm内的偏离精度。当工作井完成以后，经调试完毕的液压系统，顶管掘进机便通过运输至工地，并安装就位至导轨上，微型掘进设备还包括，操纵室和遥控台、液压动力站、后方主顶、泥水循环装置，激光定位装置，减摩剂搅拌注入装置，泥水处理装置；其他辅助装置包括起重机，发电机、卡车、电焊机等。随后，微型掘进装置上。泥水平衡式顶管突出的优点：（1）适用的土质范围比较广，如在地下水压力很高，以及变化范围很大的条件下，它都适用。（2）可有效地保持挖掘面的稳定，对所顶管子周围的土体扰动比较小，因而由顶管引起的地面沉降较小。（3）与其他类型的顶管比较，泥水顶管施工时的总推力比较小，尤其在粘土层这种表现得更为突出，所以特别适用于长距离顶管。（4）工作坑内的作业环境较好，作业比较安全，由于它采用泥水管道，输送弃土，不存在吊土，搬运等危险的作业。（5）泥水输送弃土为连续作业，因此进度比较快。主要设备参数：本工程使用的主要设备三原重工制造的YX-1500型泥水平衡偏压破碎型顶管机。主要参数如下：1 尺寸内径（mm）：800 外径（mm）：960全长（mm）：40 重量（T）：18 2 切削刀盘电机功率（KW）：55 转矩（KN.m）：57转速(r/min)：1.5 偏心次数（次/min）：50可破碎砾石最大直径(mm)：3503 纠偏油缸数量（个）：2 每个推力（KN）：1072纠偏角度：上下1.7, 左右1.24 液压站（KW）：22顶力（T）：2004 行程（MM）：12005 泥水系统 排泥泵（KW）：22 送泥泵（KW）：15 送排泥管：4”6 测量系统：用J2激光经纬仪导向二、施工工艺流程：测量引点工作井施工测量放样井下导轨机架、液压系统、止水圈等设备安装地面辅助设施安装顶管掘进机吊装就位激光经纬仪安装掘进机出工作坑正常顶进顶管机进接收坑，如下图所示。顶管机出洞顶管设备就位机头刀盘运转顶管机进洞送排泥泵开启顶进出土泥水分离主顶推进到位回缩主顶拆除管内管线管节安装安装管内管线弃土出运顶管机转场进洞密封器安装出洞密封器安装放样、复核井施工顶管井回填顶管井施工第三节 顶力计算、最大顶距确定和准备工作本工程顶管单元长度根据设计图纸的井室位置、地面运输和开挖工作坑的条件、顶管需要的顶力、后背与管口可能承受的顶力等因素确定单元长度。本工程土质参数基本相同，顶力计算时分不同管径取一个最大管径和最大单元长度进行计算。一、顶力的计算最大推力计算，采用经验公式，按最大顶距40米计算：F=F1+F2上式中：F总推力； F1端阻力； F2侧壁摩阻力；F1=/4DP=3.14/4*0.96*6.27=4.725式中D管外径；取0.96mP控制土压力；P=KoHo=6.27式中：Ko静止土压力系数，一般取0.55 Ho地面至掘进机中心的高度，取值6m 土的重量，取1.9t/m3F2=DfL=3.14*0.96*0.4*40=48.23式中：f管外表面综合磨擦阻力，根据地质勘察报告，取值0.40T/m2 D管外径，取0.96m L顶距，取85mF=F1+F2 =4.725+48.23=52.955T工作井内设备顶进能力可达到800T，采用4个200T的千斤顶完全满足要求（本工程顶管采用触变泥浆，顶力将远小于理论计算值，因此我们无需增加额外的顶进系统即可满足要求）。二、地面准备工作 在顶管顶进施工前，按要求进行施工用电，用水，通道，排水及照明等设备的安装。施工用电每台套采用150KW的发电机组。水需从外拖运，要修进场简易便车道，保证施工管材料、设备及机具进场。还需铺毛渣石的场平。现场设备摆放空间至少需长45米，宽55米的平整封闭场平区域。 施工材料，设备及机具必须备齐，以满足本工程的施工要求。管节等准备要有足够的余量(3040m)。 井上，井下建立测量控制网，并经复核报验监理认可。三、井下准备工作及井内布置工作井井内布置主要是后靠背、导轨、主顶油缸、油泵动力站、钢制扶梯等。顶管基座为钢结构预制构件，顶管基座位置按管道设计轴线准确进行放样，安装时按照测量放样的基线，吊入井下就位安装固定。基座上的导轨按照顶管设计轴线并按实测洞门中心居中放置，并设置支撑加固，保证基座稳定不变形。四、技术交底，岗位培训在顶管施工前，对参加施工的全体人员分阶段进行详细的技术交底，对各技术工种进行岗位培训，经考核合格后，才能上岗。第四节 后座墙后座墙是顶进管道时为千斤顶提供反作用力的一种结构，有时也称为后座、后背或者后背墙等。在施工中，要求后座墙必须保持稳定，一旦后座墙遭到破坏，顶进工程就要停顿。后座墙设计要通过详细计算，其重要程度不亚于顶进力的预测计算。1后座墙主要有功能是在顶进过程自始至终地承担主顶工作站顶管前进时的后坐力。后座墙的最低强义应保证在设计顶进力的作用下不被破坏，要求其本身的压缩回弹量为最小，以利于充分发挥主顶工作站的顶进效率。在设计和安装后座墙时，应使其满足如下要求。（1）、要有充分的强度在顶管施工中能承受主顶工作站千斤顶的最大反作用力而不至破坏。（2）、要有足够的刚度当受到主顶工作站的反作用力时，后座墙材料受压缩而产生变形，卸荷后要恢复原状。如压缩回弹量大，会导致大量行程消耗在后座墙压缩变形土，从而大在降低千斤顶的有效冲程，使顶进效率降低。故后座墙必须具有足够的刚度。（3）、后座墙表面要平直后座墙表面应平直，并垂直于顶进管道的轴线，以免产生偏心受压，使顶力损失和发生质量、安全事故。（4）、材质要均匀后座墙材料的材质要均匀一致，以免承受较大的后从力时造成后座墙材料压缩不匀，出现倾斜现象。（5）、结构简单、装拆方便装配式或临时性后座墙都要采用普通材料、装拆方便。2、 后座墙的强度及其影响因素:后座墙的强度取决于千斤顶在顶进过程中施加给后座墙的最大后从力，后从力的大小与最大顶力相等。影响顶力的因素甚多，可分为客观因素及主观因素两类。客观因素包括管材种类、管径大小、顶距长短、覆土厚度、土的种类、地下水位、管节重量等；主观因素包括操作误差、顶进方法、中途停工与否、是否采用润滑剂等。影响顶进力的客观因素在其他章节已经作了介绍。现在主要讨论影响后座墙强度的主观因素。（1）、顶进误差在顶进过程中，由于土质、设备的操作等原因，导致管子的方向或高程出与偏差，这种偏差称为顶进误差，简称误差。这种误差将导致顶力增加。技术熟练的工人应既能采取措施防止误差的出现，又能及时发现误差的趋势而加以校正，使误差发展不致过大，并保持在容许范围以内，顶力即使增加也不显著。否则，当误差出现时，校正易操之过急而造成管线上出现折线段、错口等现象，从而导致顶力不断增加，使后座墙遭到破坏。（2）、中途停工顶进作业一开始，中途就不能停顿。如果停止一段时间后再顶进，其起始顶力要大大超过停工前的顶力。这主要是由于停工时间过长，使管顶土层坍落的缘故。在地下水位以下顶进时，因停顶而使液化的粉细砂将管周围包裹起来，顶力也会大大增加，如果顶力增加至后座墙的设计强度，此时就不能再顶进，必须对后座墙进行加固后方可再顶进。另外，在顶进过程是否采用注浆润滑措施，对顶力的影响甚大。如采用注浆润滑，施工中的顶进阻力将减小很多。由于主观因素对顶力的影响是人在操作过程中造成的，或者是事先未预计到的情况，所以对主观因素的影响不能事先计算，只能在施工过程中加强管理，防患于未然，以其不使顶力增加。因此，在计算所得顶力的基础上，适当增加安全系数，作为防止主观因素影响的储备力量，并严格遵守操作规程，就能保证后座墙在设计强度以内，不致受超负荷顶力的影响而导致破坏。3、 后座墙的刚度要求顶管时要求后后座墙具有充分的刚度，以避免往复回弹，消耗能量。要保证受最大顶力时不变形，或只有少量残余变形，后座墙应尽量采用弹性小的材料。如果后座墙弹性过大，顶进的后从力先压缩后座墙，直到后座墙被压紧而不能再压缩时顶力才向前发挥作用使管段前进，千斤顶卸荷，后从力解除后，后座墙虽然有残余变形但不大，甚至可以恢复到未受荷载的状态，可是下一次顶进时，仍要先压缩后座墙，因而每次顶进都要浪费一段千斤顶行程于压缩后座墙。用短行程千斤顶，行程一般为200mm，而后座墙压缩量为2030mm，这样就可使千斤顶行程在顶管前进时的利用率只有70%80%，每顶进2m长的管节，需1214个行程。若再考虑到传力工具的压缩，需要的行程数还要增加。所以，要提高顶进效率，除采用长行程的千斤顶外，还应设法增加后座墙的刚度。4、后座墙的形式和类别后座墙形式虽然多种多样，但就其使用条件来讲，基本上有以下三种：.覆土较薄或穿过高填方路基的顶管，无土抗力可利用时修建的人工后座墙；.覆土较厚时可以充分利用土抗力的天然后座墙；.在混凝土或钢筋混凝土竖井内建筑的现浇钢筋混凝土后座墙。GB5028697规范中对装配式后座墙作出了如下规定：.装配式后座墙宜采用方木、型钢或钢板等组装，组装后的后座墙庆有足够的强度和刚度；.后座墙土体壁面应平整，并与管道顶进方向垂直；.装配式后座墙的底端宜在工作坑底以下（不宜小于50cm）；.后座墙土体壁面应与后座墙贴紧，有间隔时应采用砂石料填塞密实；.组装后座墙的构件在同层内的规格应一致，各层之间的接触应紧贴，并层层固定。顶管工作坑及装配式后座墙的墙面应与管道轴线垂直，其施工允许偏差应符合表9-3中的规定。第五节 泥水系统、水压控制、注浆量的计算 一、泥水系统泥浆系统有二个作用：送走被挖掘机的渣土和平衡地下水。泥浆系统是由密封的管道组成，通过机头循环，形成泥浆混合物，由排泥管送走，最后沉淀在地面上的泥浆池内，泥浆通过众多的排泥泵被排出。再由进水泵进水送入机头，排泥由变速的排泥泵进行控制。机坑旁通装置可控制进排泥浆的速度、方向，以防止泥渣堵塞管道，淤积现场。当挖粘土时，可能使普通粘土，有一定的粘合度，可以直接将泥浆排入泥浆池内，但是当挖沙土时，泥浆中必须添加一定的粘合剂（诸如膨润土等）以增加泥浆粘度，以达到排渣的最终目的。夹带泥砂的泥浆，可通过振动筛、循环沉淀器、干燥器等，处理分离渣质，泥浆被再用，渣质被积累后处理。处理渣土用翻斗车，泥浆用罐车运出场区，堆置于郊外，处理时注意不得污染路面等环境。进排泥水系统起着第二个作用：在有地下水存在的地方，掘进机表面的压力可以降低到小于水中的压力。这样避免了抽地下水的需要。进排泥水系统中的压力感应器可测出地下水的压力。机内泥水循环系统，电磁阀，旁通装置及载水阀可以起到调节水压的作用。机内电磁阀和旁通系统，可以阻止水压的变化，保持水压，在加管道时，不至于减小机头的水压，保证内部压力平衡。二、注浆量的计算21注浆量计算本工程每1米注浆量计算如下：VDwtL3.142.80.00810.0703 m3（1）按照地质条件。一般压浆量为计算的150200，本工程在粉质粘土顶进，按照160进行注浆量控制。（2）为防止路面沉陷和地上、地下构筑物不受扰动，顶管结束后，应及时对管体四周的缝隙充填水泥浆，使其密实坚固，填充水泥所用设备与触变泥浆设备相同。逐孔注浆，水泥浆液需搅拌均匀，无结块，无杂物，注浆结束后，要及时清理注浆设备，以防堵塞。（3）注浆压力根据管道深度H和土的天然重度而定，经验为23H，本工程注浆压力为0.20.3MPa。（4）压浆填充材料：在管顶间隙较小管段，采用管内注浆，压浆材料为水泥粉煤灰浆，配比为，水泥：粉煤灰1：3；在管顶间隙较大管段，采用管内注浆和地面注浆相结合，压浆材料为水泥粉煤灰砂浆，配比为，水泥：粉煤灰：细砂1：1：4。（5）管内注浆布孔方式：沿管线纵向每3m设一处压浆孔。布孔方式宜采用左上方、右上方、左上方的顺序。地面注浆布孔方式：沿管道上方每46m打孔至管顶空腔。（6）注浆顺序：每段注浆从第一孔开始，直注至下一孔出浆，依次注完。每段注浆后，静止68小时后进行第二次注浆。第二次注浆压力不变，直至压不进为止。地面管内注浆均采用两次注浆方式。采用地面管内注浆管段，宜先从地面压浆，再进行管内注浆。（7）注浆操作要求：地面注浆孔采用冲击式钻机，机械冲钻孔，孔深56米，孔径100mm，安装注浆花管后的外侧埋灌细砂。注浆采用机械搅拌水泥浆，电动注浆泵压力灌注，逐孔灌注，直至全部孔位注满。经测试后必要时进行第二次补浆，以保证加固的可靠性。对松散砂砾层及回填土层，顶进中需用水泥浆液进行土壤加固。根据本工程特点，初步设计每4节管（每节2米长）布设1节注浆管，依次调整注浆孔的位置，确保每个方向都能注浆润滑。总注浆量应不小于管外环形空间体积的2倍，考虑到泥浆的漏失，必须经常性地连续补浆，确保泥浆套的完整。注浆减磨要点：(1) 选择优质的触变泥浆材料，对膨润土取样测试。主要指标为造浆率、失水量和动塑比。(2) 在管子上预埋压浆孔，压浆孔的设置要有利于浆套的形成。(3) 膨润土的贮藏及浆液配制、搅拌、膨胀时间，听取供应商的建议但都必须按照规范进行，使用前必须先进行试验。(4) 压浆方式要以同步注浆为主，补浆为辅。在顶进过程中，要经常检查各推进段的桨液形成情况。(5) 注浆设备和管路要可靠，具有足够的耐压和良好的密封性能。在注浆孔中设置一个单向阀，使浆液管外的土不能倒灌而堵塞注浆孔，从而影响这浆效果。(6) 注浆工艺由专人负责，质量员定期检查。(7) 注浆泵选择脉动小的螺杆泵，流量与顶进速度相应配。(8) 由于顶管线路长，为使全程注浆压力不致相差过大，在中间还将每隔400m增设压浆泵以增大压力。第六节 操作控制系统由一名受过高度训练的操作人员，在地面控制室外内操作并仔细检测着整个操作系统、观察掘进机内的土压、油压、激光束位置。控制台提供操作数据
