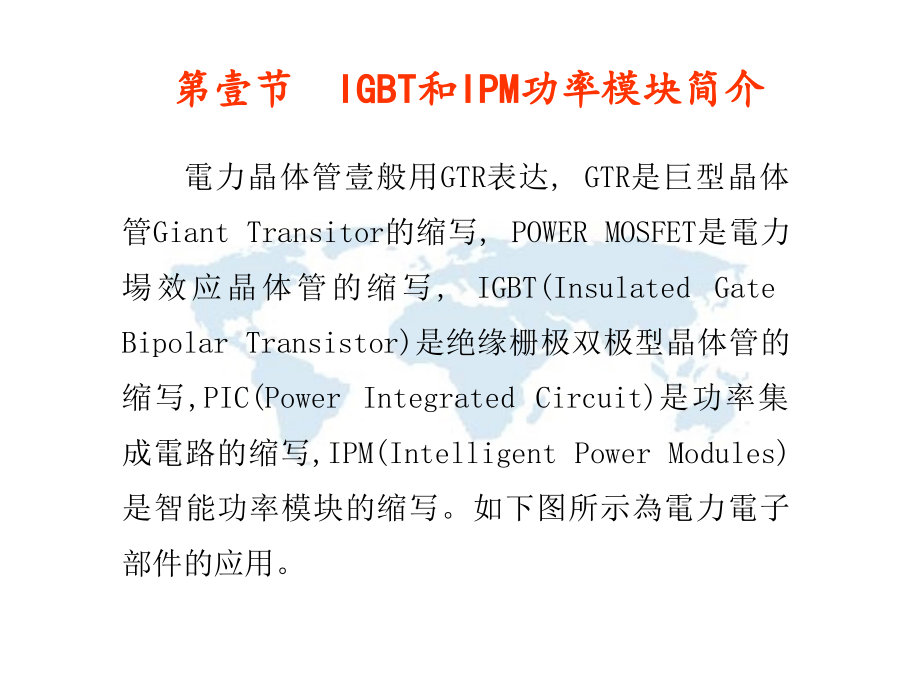

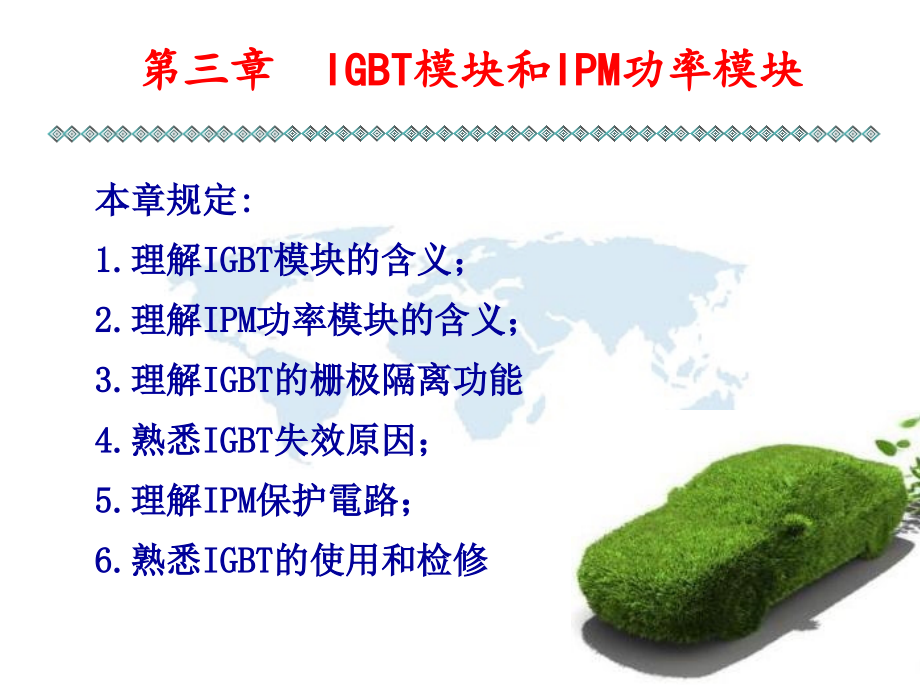

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本章规定:,1.理解IGBT模块的含义;,2.理解IPM功率模块的含义;,3.理解IGBT的栅极隔离功能,4.熟悉IGBT失效原因;,5.理解IPM保护電路;,6.熟悉IGBT的使用和检修,第三章,IGBT,模块和,IPM,功率模块,第壹节 IGBT和IPM功率模块简介,電力晶体管壹般用GTR表达,GTR是巨型晶体管Giant Transitor的缩写,POWER MOSFET是電力場效应晶体管的缩写,IGBT(Insulated Gate Bipolar Transistor)是绝缘栅极双极型晶体管的缩写,PIC(Power Integrated Circuit)是功率集成電路的缩写,IPM(Intelligent Power Modules)是智能功率模块的缩写。如下图所示為電力電子部件的应用。,電力電子部件的应用,壹、IGBT模块的构造和工作原理,IGBT构造,如下图所示,GTR是N+、P、N-、N+四层半导体构成,無SiO2绝缘层MOSFET是N+、P、N-、N+四层半导体构成,但有SiO2绝缘层,IGBT是N+、P、N-、N+、P+五层半导体构成,有SiO2绝缘层,图中黑色箭頭代表正電子,白箭頭代表负電子,仅有電子流動的為單极性管,有正负電子流動的為双极性管。,電力電子元件构造,二、,IPM智能功率模块封装和符号,如图所示為IPM内部构造,IPM智能功率模块采用多层环氧树脂工艺,小功率IPM采用壹种基于多层环氧树脂黏合的绝缘技术,铜箔直接铸接工艺,中大功率采用陶瓷绝缘构造。,IPM常用封装形式)壹單元IPM符号 )两單元IPM符号 )六單元IPM符号,第二节 栅极隔离和栅极驱動,壹、IGBT的栅极隔离,如下图所示為分立元件的IGBT驱動板实物,IGBT的驱動電路必须具有2個功能:,()实現控制電路(低压部分)与IGBT栅极(集電极和栅极击穿,栅极也許成為高压部分)的電隔离;,()提供合适的栅极驱動脉冲電压值使集電极和发射极充足导通和截止,因此要有開关变压器降压。,分立元件的IGBT驱動板,IGBT栅极的電隔离如图所示,DSP微控制器電路通過反向器或三极管驱動控制发光二极管從而控制光電管的反向导通和截止,向IGBT栅极驱動電路提供控制電。,二、栅极驱動,如图所示為分立元器件构成的IGBT驱動電路,當光耦输入VG控制信号時,Q1导通,晶体管Q2截止,Q1导通输出+15V驱動電压,當输入控制信号為零時,Q1截,Q2导通,输出-10V電压。,三、,IPM的栅极隔离,如图所示為IPM模块經典栅极隔离電路,在IPM 模块外围要有對应的電子元件才能保证對的工作。,如图所示為IPM的電机驱動電路。,第三节 IGBT和IPM保护電路,壹、失效原因分析,.過热损壞。,.超過关断安全工作区引起擎住效应而损壞,.瞬态過電流,.過電压,二、IGBT保护措施,壹般采用的保护措施有软关断和降栅压两种,在逆变電源的负载過大或输出短路的状况下,通過逆变桥输入直流母线上的電流传感器進行检测,如图所示為電流传感法短路保护。,三、IPM的保护措施,如下图所示為IPM内部工作原理图,假如IPM其中有壹种保护電路工作,IGBT就关断并输出壹种故障信号FO。,.控制電源欠压锁定(UV),.過热保护(OT),.過流保护(OC),.短路保护(SC),两單元IPM内部功能图,第四节,IGBT的使用和检修,壹、使用中的注意事项,1.在使用模块時,尽量不要用手触摸驱動端子部分,當必须触摸模块端子時,要先将人体或衣服上的静電用大電阻接地進行放電後再触摸。,2.在配线未接好之前請先不要接上模块,尽量在底板良好接地的状况下操作。,3.采用双绞线来传送驱動信号,以減少寄生電感。,4.在栅极连线中串联小電阻可以克制振荡電压。,二、,IGBT管极性测量,判断极性首先将萬用表拨在 挡,用萬用表测量時,若某壹极与其他两极阻值為無穷大,调换表笔後该极与其他两极的阻值仍為無穷大,则判断此极為栅极(),其他两极再用萬用表测量,若测得阻值為無穷大,调换表笔後测量阻值较小,在测量阻值较小的壹次中,则判断紅表笔接的為集電极(),黑表笔接的為发射极()。,三、怎样检测判断IGBT管的好壞,1.可用指针萬用表的R1k 挡来检测,或用数字萬用表的“二极管”挡来测量PN 結正向压降進行判断。,2.用指针萬用表的两枝表笔正反测G、E两极及G、C两极的電阻,對于正常的IGBT管(正常G、C两极与G、E两极间的正反向電阻均為無穷大,内含阻尼二极管的IGBT管正常時,E、C极间均有4k 正向電阻)。,3.後用指针萬用表的紅笔接C极,黑笔接E极,若所测值在3.5k 左右,则所测管為含阻尼二极管的IGBT管,若所测值在50k 左右,则所测IGBT管内不含阻尼二极管。,四、電压型逆变器引起短路故障的原因,1.直通短路桥臂中某壹种器件(包括反并二极管)损壞。,2.负载電路短路在某些升压变压器输出場所,副边短路的状况,3.逆变器输出直接短路。,1.阐明IGBT模块和IPM功率模块的含义。,2.论述IGBT的栅极隔离有哪些功能?,3.分析IGBT失效原因。,4.怎样對的對IGBT進行使用和检修?,练习題,
