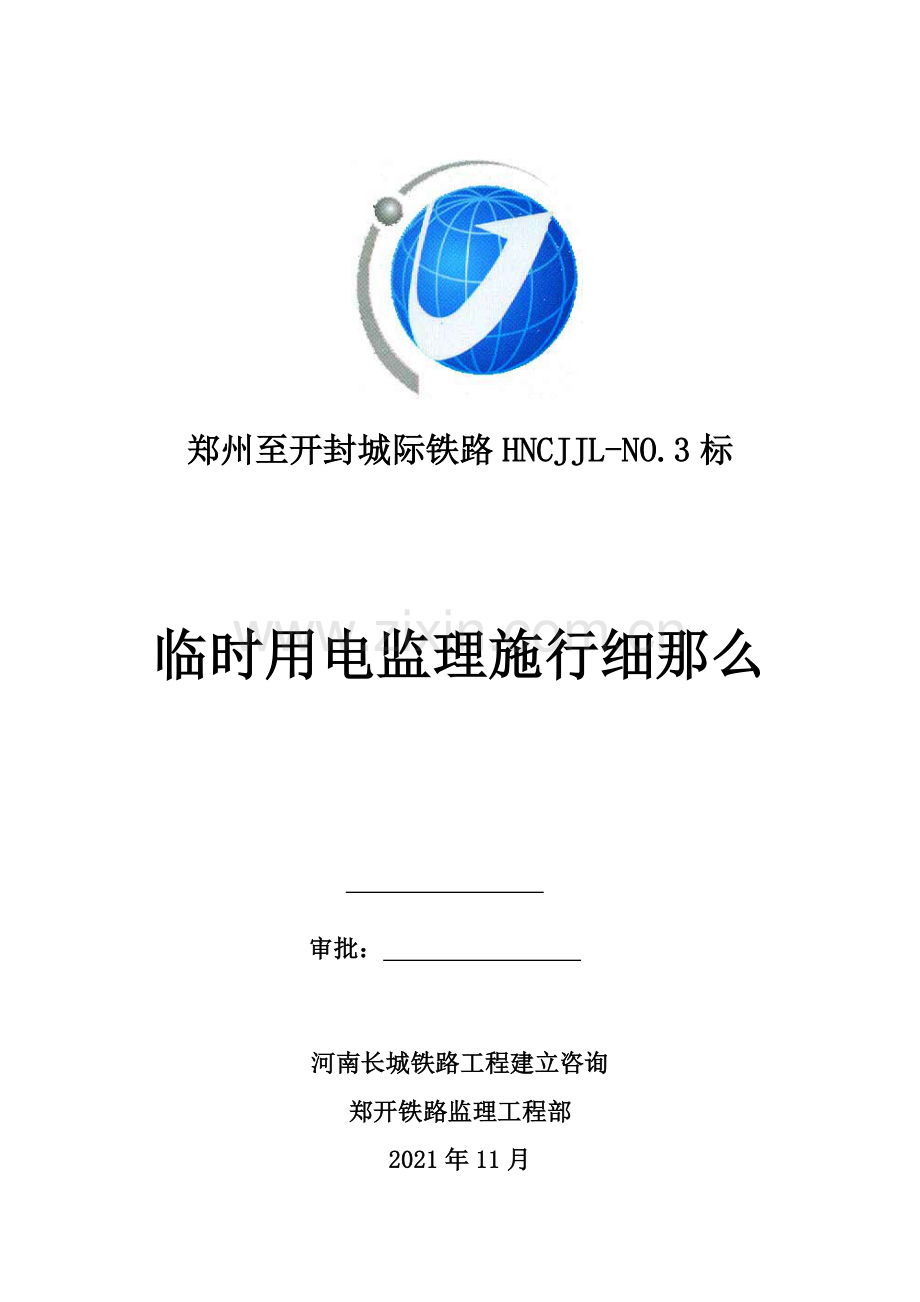

郑州至开封城际铁路临时用电监理实施细则.doc

郑州至开封城际铁路HNCJJL-NO.3标

临时用电监理施行细那么

审批：

河南长城铁路工程建立咨询
郑开铁路监理工程部
2021年11月

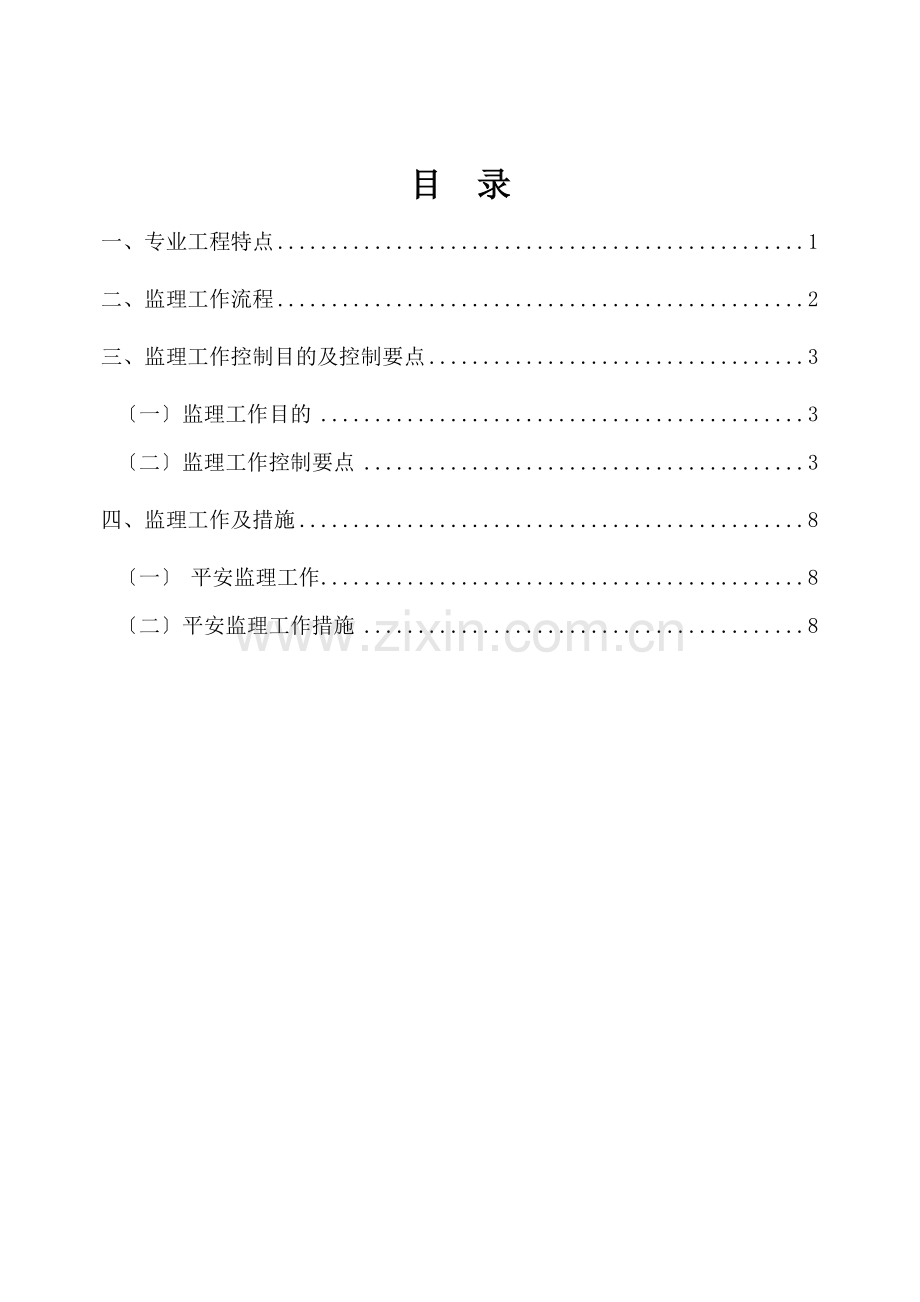

目 录
一、专业工程特点 1
二、监理工作流程 2
三、监理工作控制目的及控制要点 3
〔一〕监理工作目的 3
〔二〕监理工作控制要点 3
四、监理工作及措施 8
〔一〕 平安监理工作 8
〔二〕平安监理工作措施 8

郑开城际铁路 临时用电监理施行细那么
一、专业工程特点
1、施工现场临时用电临时性强、现场情况复杂多变。施工现场临时用电线路和负荷经常根据不同时工程进度和机械设备用电量的变化而改移线路和撤消线路。现场施工作业工序繁多、不同工种轮番作业工人流动性大；不同的分部工程所用的设备、机具各有不同临时用电根据施工总平面图和施工场地的不同布有不同的布线方式。
2、临时用电负荷量大动力机械设备多。本工程施工主要机械有成槽机、吊装机械、三轴搅拌机、打桩机、对焊机等大功率机械用电负荷总量大对临时用电线路要求高。
3、临时用电专业性强对理人员素质要求高。由于各类用电人员缺乏平安用电知识触电事故时有发生因此对电工人员要求高临时用电需要专业人员进展操作需要专业人员对现场进展理。
4、临时用电施工组织设计无针对性。由于施工场地复杂多变容易形成工地临时用电的随意性 施工前编制不专业、无针对性的施工组织设计不能实在指导施工造成现场操作不、理混乱从而导致触电事故。
5、监理工作根据
1)、工程监理合同
2)、平安监理方案、临时用电施工方案
3)、?建立现场临时用电平安技术?〔JGJ80-91〕
4)、?施工现场平安消费保证体系?〔DBJ08-903-2003〕
5)、?建筑工程施工现场供用电平安?〔GB 50194—93〕
6)、?特种作业人员平安技术考核理规那么?〔GB 5306—85〕
7)、?施工现场临时用电平安技术?〔JGJ46—2005〕
8)、?建筑工程现场供用电平安规程?〔GB 50194—93〕
二、监理工作流程
临时用电监理工作流程见以下图：
施工申报临时用电施工组织设计

审查施工
电工上岗证

监理审查临时用电施工组织设计3计计

不符合要求
定组织平安检查
符合要求 报建立审批

是否符合要求

报安监站备案
发现平安隐患
否

情况严重的
及时向有关主部门
发?监理工程师单?要求施工整改
是
同意上岗
发?工程暂停?
拒不整改

不定抽查特种作业人员持证上岗情况

及时建立

施工方暂停施工
施工方进展整改

不停顿施工
监理检查验收

及时向有关主部门

整改是否
符合要求

否

是
同意继续施工或同意复工

整理资料归档

三、监理工作控制目的及控制要点
〔一〕监理工作目的
通过平安监理催促施工以平安方式平安用电确保平安防护措施到位。追求限度不发生平安事故确保平安消费。
〔二〕监理工作控制要点
1、审查施工编制的临时用电方案。
2、对施工现场电工及用电人员进展检查。
〔1〕电工作业人员应持有相关部门培训合格特种作业人员持证上岗；
〔2〕施工现场临时用电施工是否符合临时用电施工组织设计和平安操作规程；
〔3〕电工人员不得带电作业当确需带电作业时必须设监护人严禁作业；非电工人员严禁进展电工及电工维修作业；电工人员必须正确使用电工器具严禁徒手或使用可导电物进展挂接、虚接等违章作业；
〔4〕使用电气设备前必须按照规定穿戴和装备好相应的劳动防护用品并对电气装置和保护设施进展运转前检查严禁带“病〞作业；
3、定对施工现场临时用电进展检查。
〔1〕电源进线、变电所、配电室、总配电箱、分配电箱等的位置及线路走向是否与“临时用电施工组织设计〞一致；〔三级配电二级保护〕；
〔2〕变压器容量、导线截面和电器的类型、规格是否与“临时用电施工组织设计〞一致；
4、施工现场的临时用电工程专用的电源中性点直接接地 220/380V三相四线制低压电力系统必须符合；
1〕采用三级配电系统；
2〕采用TN-S接零保护系统；
3〕采用二级漏电保护系统；
临时用电施工组织设计必须履行“编制、审核、批准〞程序由电气工程技术人员组织编制经相关部门审核及具有法人资格企业的技术负责人批准后施行。变更用电施工组织设计时应补充有关图纸资料。
5、定检查接地电阻绝缘电阻和漏电保护器漏电动作及参数测定记录表；
6、在巡视检查施工现场中对发现存在的平安隐患及时施工及时整改处理并履行复查；
7、施工现场临时用电配电室及自备电源的检查要点：
检查施工现场临时用电的配电室耐火等级不得低于3级室内设置防火砂箱和专用消防器材。
8、施工现场对外电路的平安间隔 及防护的检查要点：
1)在建工程不得在外电架空线路正下方施工搭设作业棚。建造生活设施或堆放构件、架具、材料等其他杂物在建工程(含脚手架)的周边与外电架空线路的边线之间最小平安间隔 应符合下表规定；
表3.1
外电线路电压等级(kv)
＜1
1—10
35—110
220
330—500
最小平安操作间隔 (m)
4.0
6.0
8.0
10
15
2)当到达表3.1的规定时必须采用绝缘隔离防护措施并应悬挂醒目的志牌架设防护设施时必须经有关部门批准采用线路暂时停电或其他可靠的平安技术措施并应有电气工程手技术人员各专职平安人员防护。
防护设施与外电线路之间的平安间隔 应不小于表3.2规定且防护设施应巩固、稳定且对外电线路的隔离防护应到达IP30级;
表3.2
外电线路电压等级〔kv〕
≤10
35
110
220
330
500
最小安操作全间隔 〔m〕
1.7
2.0
2.5
4.0
5.0
6.0
3)电气设备现场周围不等存放易爆物、污源和腐蚀介质否那么应予去除或做防护处置；防护等级必须与环境条件相适应。
9、施工现场临时用电的接地与接零保护系统的检查要点：
〔1〕在施工现场专用变压器供电的TN-S接零保护系统中电气设备的金属外壳必须与保护零线连接保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出。
〔2)当施工现场与外电线路共用同一供电系统时电气设备的接地、接零保护应与原系统保持一致不得一部分设备做保护接零 另一部分设备做保护接地。
采用TN系统做保护接零时工作零线(N线)必须通过总漏电保护器保护零线( PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零 线处引出形成 部分TN-S接地保护系统。
〔3)PE线上严禁装设开关或熔断器、严禁通过工作电流、严禁断线。
〔4)TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外还必须在配电系统的中间处和末端处做重复接地。
〔5〕在TN系统中保护零线每一处接地装置的接地电阻值不应大于10Ω在工作接地电阻值允许到达10Ω的电压系统中所有重复接地的等效电阻值不应大于10Ω。在TN系统中严禁将单独敷设的工作零线再做重复接地。
10、施工现场配电箱及电气元件设置的检查要点：
〔1〕总配电箱、分配电箱、开关箱的设置是否满足?施工现场临时用电平安技术?〔JGJ 46—2005〕要求。
每台用电设备必须有各自专用的开关箱严禁用同一个开关箱直接控制二台及二台以上的用电设备〔含插座〕；
〔2〕是否符合“三级配电两级保护〞要求。
〔3〕开关箱是否执行“一机一闸一漏一箱〞设置有无一箱多用现象。
〔4〕开关箱有无漏电保护或保护器失灵现象。
〔5〕配电箱内是否按级别分别装设了总隔分开关〔可见明显断开点的〕。
〔6〕配电箱、开关箱设置安装高度是否符合要求；安装位置是否合理。
〔7〕配电箱、开关箱外形构造是否能防雨、防尘。配电箱、开关箱内闸具有无损坏。
〔8〕漏电保护器是否安装设在总配电箱、开关箱靠近负荷的一侧〔先闸后保〕有无用于启动电气设备的操作现象。
〔9〕开关箱必须装设隔分开关漏电保护器。漏电保护器额容量定漏电动作电流不应30MA额定漏电动作时间不应大于0.1S
〔10〕对配电箱、开关进展定检修检查时必须分断前一级电源并先挂“制止合闸有人工作〞标志牌严禁带电作业。
11、施工现场临时用配电线路的检查要点：
〔1〕是否采用五芯电缆严禁四芯电缆外敷一根导线或采用四芯铠装电缆 的铠作为保护接零使用。

〔3〕是否存在电缆老化、破皮未包扎现象过道电缆有无过道防护。
〔4〕是否有架空电缆其设置是否符合?施工现场临时用电平安技术?〔JGJ 46—2005〕要求。
〔5〕电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。淡蓝色芯线用作N线绿/黄双色芯线用作PE线严禁混用。
〔6)电缆线路采用埋地或架空敷设严禁地面明设。并应防止机械损伤和介质腐蚀。埋地敷设应设方位标志。
12、施工现场临时用电照明设备的检查要点：
〔1)生活区照明线路必须单独设置漏电保护器。
〔2)遂道、人防工程、高温、导电灰尘、比拟潮湿或灯具离地面高度低于2.5米等场所照明电源电压不应大于36Ⅴ。
〔3〕在潮湿和易触及带电体场所的照明电源电压不得大于24V；
〔4〕在特别潮湿的场所、导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V；
〔5)照明变压器必须使用双绕组型平安隔离变压器严禁使用自耦变压器。
〔6〕在脚手架、物料提升机井架上安装临时照明时照明线路是否穿敷设。
〔7〕施工现场照明系统宜使三相平衡其中每一相回路上灯具和插座数量不得超过25个负荷电流不宜超过15A。
13、施工现场临时用电平安技术的检查要点：
〔1〕施工现场临时用电是否监理平安技术内容是否、齐全；主要有以下几个方面：
①是否具备临时用电施工组织设计资料；
②是否具备技术交底资料；
③是否具备临时用电检查验收表；
④是否具备电气设备的试、检验凭单和调试记录；
⑤是否具备接地电阻、绝缘测试记录表；
⑥是否具备定检〔复〕查表；
⑦是否具备电工维修工作记录。
〔2〕是否具备施工现场临时用电相关检查、记录附表填写是否、有效。
四、监理工作及措施
〔一〕 平安监理工作
〔1〕审查各类有关平安消费的；
〔2〕审核进入施工现场各分包的平安资质和证明；
〔3〕审核承包商提交的施工组织设计或临时用电施工方案是否符合工程建立强迫性；
〔4〕工地的平安组织体系和专职电工人员的装备；
〔5〕审核新工艺、新技术、新材料、新构造的使用及临时用电平安技术方案及平安措施；
〔6〕审核并签署现场有关临时用电平安技术签证；
〔7〕现场监视与检查：
1〕日常现场跟踪监理根据工程进展情况平安理人员对各工序临时用电平安情况进展跟踪监视、现场检查、验证施工人员是否按照和规程操作；
2〕定组织临时用电平安大检查作好记录并给予确认。
〔二〕平安监理工作措施
〔1〕 监理在监理过程中发现平安事故隐患应要求施工及时整改。
〔2〕如遇到以下情况平安监理人员可向总监理工程师汇报并由总监下达“暂停施工指〞并及时建立。
a) 施工中临时用电出现平安异常经提出后施工未采取改良措施或改良措施 不符合要求时；
b) 对已发生的工程事故未进展有效处理而继续作业时；
c) 临时用电平安措施未经自检而擅自使用时；
d) 擅自变更设计图纸进展施工时；
e) 使用没有合格证明的材料或擅自交换、变更工程材料时；
f) 未经平安资质审查的分包的施工人员进入现场施工时。
〔3〕对监理要求整改而拒不整改的或不按监理要求停工的监理应及时向有关部门。
一〕施工前准备工作
审查施工上报的临时用电施工组织设计审查内容包括总平面布置图、负荷计算、平安保证体系、技术方案及保证措施等另须查验专业电工上岗证。检查施工的临时用电是否按所申报的施工组织设计布置、平安保证体系是否已正常开展工作操作电工是否为所申报的电工其操作是否遵行施工组织设计及操作规程检查施工平安交底涉及施工用电平安部分。
二〕巡视检查及专项检查
采用巡视检查及专项检查的对施工过程中的临时用电监视理：是否存在私拉乱接现象电杆是否出现歪斜现象导线、电缆是否有破损现象配电箱是否上锁并专人看漏电开关是否灵敏等用电隐患问题。
三〕审核施工申报的临时用电方案。
四〕处理涉及施工用电平安的隐患及事故。
五〕编〔填〕写及搜集涉及施工用电平安方面的理资料。
六〕整理涉及施工用电平安方面的理资料并存档。
1、平安监理的工作
〔1〕审查施工施工资质、平安消费答应证；审查平安消费理人员〔B类、C类人员〕平安消费培训考核合格证；审查工程理人员及特种作业人员的上岗；
〔2〕审查施工平安消费责任制度；平安消费理机构；施工平安消费技术交底制度、审查消费教育培训制度、平安消费规章制度和操作规程等制度建立情况；
〔3〕审查平安防护及文明措施费用使用方案；
〔4〕审查施工应急救援预案编制情况；
〔5〕审查施工特种设备验收情况：
1〕施工起重机械设备使用前应当组织有关进展验收也可以委托具有相应资质的检验检测机构进展验收；使用承租的机械设备和施工机具及配件的由总包、分包、出租、安装等共同进展验收验收合格的方可使用；
2〕?特种设备平安?规定的施工起重机械在验收前应当经有相应资质的检验检测机构监视检验合格的方可使用；
3〕施工起重机械设备验收合格之日起30日内应向建立行政主部门或者其他有关部门登记；
〔6〕审查施工组织设计中的平安技术措施或者专项施工方案是否符合工程建立强迫性；
〔7〕发现存在平安事故隐患时应及时要求施工整改；情况严重的应当要 求施工暂时停顿施工并及时建立；
〔8〕检查施工平安事故隐患整改情况符合要求的同意继续施工或同意复工；
〔9〕施工拒不整改或者不停顿施工的应当及时向建立主部门或者其他有关主部门；
2、平安监理的监理措施
〔1〕组织措施：从目的控制的组织理方面采取的措施如落实组织机构和人员明确各级目的控制人员的任务、职能分工、权利和责任、制定目的控制的工作流程。
〔2〕技术措施：技术措施不仅对解决建立工程施行过程中的技术问题是不可缺少的而且对纠正目的偏向亦有相当重要的作用。任何一个技术方案都有根本确定的经济效果不同的技术方案有不同的经济效果。运用技术措施纠偏的关键一是要能提出不同的技术方案二是要对不同的技术方案进展技术经济比拟和分析从而选出最优的技术方案。
〔3〕经济措施：是指通过制定平安协议平安消费奖惩制度等与经济挂钩并对实现者及时兑现有利于实现施工平安控制目的。
〔4〕合同措施：由于施工平安控制要以合同为根据因此合同措施尤为重要。监理工程师应确定对工程施工平安控制有利的组织理形式和合同构造分析不同合同之间的因果联络和影响对每一个合同作总体和详细分析。合同措施对平安目的控制就具有全性的影响。
监理施工中检查：
一〕、监理工作：监理主要采用审查、巡视检查及旁站的方式进展控制。
1、需审查的工程：
〔1〕、审查施工施工资质、平安消费答应证；审查平安消费理人员平安消费培训考核合格证；审查工程理人员及司机、信指挥等特种作业人员的上岗。
〔2〕、审查施工平安消费责任制度；平安消费理机构；施工平安消费交底制度、平安消费教育培训制度、平安消费规章制度和操作规程等制度建立情况。
〔3〕、审查平安防护及文明施工措施费使用方案。
〔4〕、审查施工应急救援预案编制情况：施工必须根据起重吊装工程的特点通过对起重吊装工程危险源与风险分析编制施工应急救援预案。
〔5〕、审查施工起重设备验收情况：凡进入轨道交通工程建立工地使用的大型机械设备〔包括履带吊、门式起重机〕在使用前必须由总包自检合格报监理复检合格报经具有相应资质的检测机构检测合格前方可投入使用。
〔6〕、审查施工组织设计中的平安技术措施或那么专项吊装施工方案是否符合工程建立强迫性。
2、需巡视检查和旁站的工程
〔1〕、地下连续墙钢筋笼和混凝土灌注桩钢筋笼的吊装
〔2〕、锁口的吊放与拔除
二〕监理工作措施
1、发现存在平安事故隐患时应及时要求施工整改不要求答复整改措施的可发监理联络单比拟严重的要求必须答复整改措施的发监理工作单情况特别严重的应当要求施工暂时停顿施工并及时建立。
2、检查施工平安事故隐患整改情况符合要求的同意继续施工或同意复工。
3、施工拒不整改或者不停顿施工的应当及时向建立主部门或者其他有关主部门。

11
