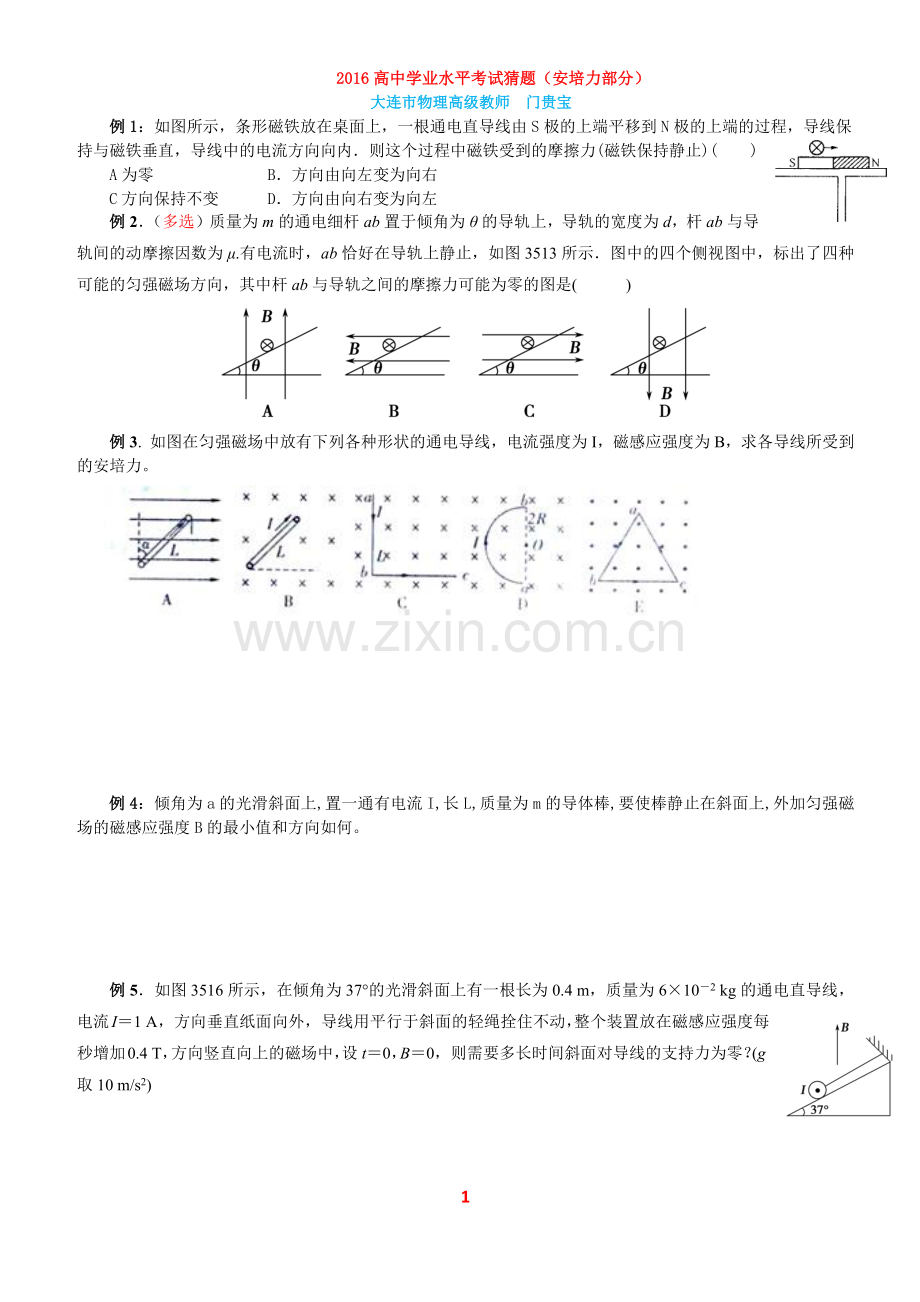

2016高中学业水平考试猜题（安培力部分）
大连市物理高级教师 门贵宝
例1：如图所示，条形磁铁放在桌面上，一根通电直导线由S极的上端平移到N极的上端的过程，导线保持与磁铁垂直，导线中的电流方向向内．则这个过程中磁铁受到的摩擦力(磁铁保持静止)( )
A为零 B．方向由向左变为向右
C方向保持不变 D．方向由向右变为向左
例2．（多选）质量为m的通电细杆ab置于倾角为θ的导轨上，导轨的宽度为d，杆ab与导轨间的动摩擦因数为μ.有电流时，ab恰好在导轨上静止，如图3513所示．图中的四个侧视图中，标出了四种可能的匀强磁场方向，其中杆ab与导轨之间的摩擦力可能为零的图是( )

例3. 如图在匀强磁场中放有下列各种形状的通电导线，电流强度为I，磁感应强度为B，求各导线所受到的安培力。

例4：倾角为a的光滑斜面上,置一通有电流I,长L,质量为m的导体棒,要使棒静止在斜面上,外加匀强磁场的磁感应强度B的最小值和方向如何。

例5．如图3516所示，在倾角为37°的光滑斜面上有一根长为0.4 m，质量为6×10－2 kg的通电直导线，电流I＝1 A，方向垂直纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒增加0.4 T，方向竖直向上的磁场中，设t＝0，B＝0，则需要多长时间斜面对导线的支持力为零？(g取10 m/s2)

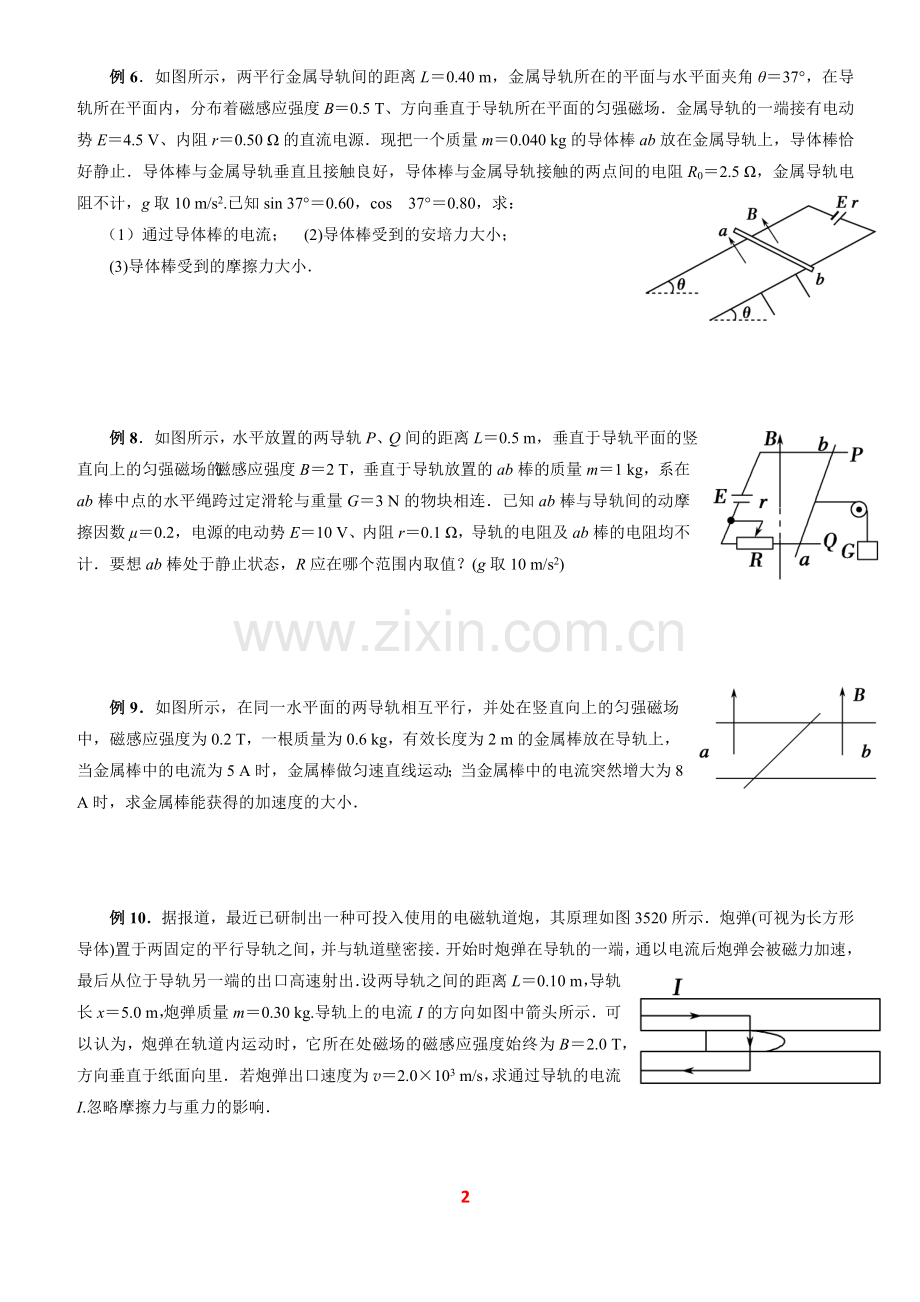

例6．如图所示，两平行金属导轨间的距离L＝0.40 m，金属导轨所在的平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B＝0.5 T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω的直流电源．现把一个质量m＝0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R0＝2.5 Ω，金属导轨电阻不计，g取10 m/s2.已知sin 37°＝0.60，cos 37°＝0.80，求：
（1）通过导体棒的电流； (2)导体棒受到的安培力大小；
(3)导体棒受到的摩擦力大小．

例8．如图所示，水平放置的两导轨P、Q间的距离L＝0.5 m，垂直于导轨平面的竖直向上的匀强磁场的磁感应强度B＝2 T，垂直于导轨放置的ab棒的质量m＝1 kg，系在ab棒中点的水平绳跨过定滑轮与重量G＝3 N的物块相连．已知ab棒与导轨间的动摩擦因数μ＝0.2，电源的电动势E＝10 V、内阻r＝0.1 Ω，导轨的电阻及ab棒的电阻均不计．要想ab棒处于静止状态，R应在哪个范围内取值？(g取10 m/s2)

例9．如图所示，在同一水平面的两导轨相互平行，并处在竖直向上的匀强磁场中，磁感应强度为0.2 T，一根质量为0.6 kg，有效长度为2 m的金属棒放在导轨上，当金属棒中的电流为5 A时，金属棒做匀速直线运动；当金属棒中的电流突然增大为8 A时，求金属棒能获得的加速度的大小．

例10．据报道，最近已研制出一种可投入使用的电磁轨道炮，其原理如图3520所示．炮弹(可视为长方形导体)置于两固定的平行导轨之间，并与轨道壁密接．开始时炮弹在导轨的一端，通以电流后炮弹会被磁力加速，最后从位于导轨另一端的出口高速射出．设两导轨之间的距离L＝0.10 m，导轨长x＝5.0 m，炮弹质量m＝0.30 kg.导轨上的电流I的方向如图中箭头所示．可以认为，炮弹在轨道内运动时，它所在处磁场的磁感应强度始终为B＝2.0 T，方向垂直于纸面向里．若炮弹出口速度为v＝2.0×103 m/s，求通过导轨的电流I.忽略摩擦力与重力的影响．
