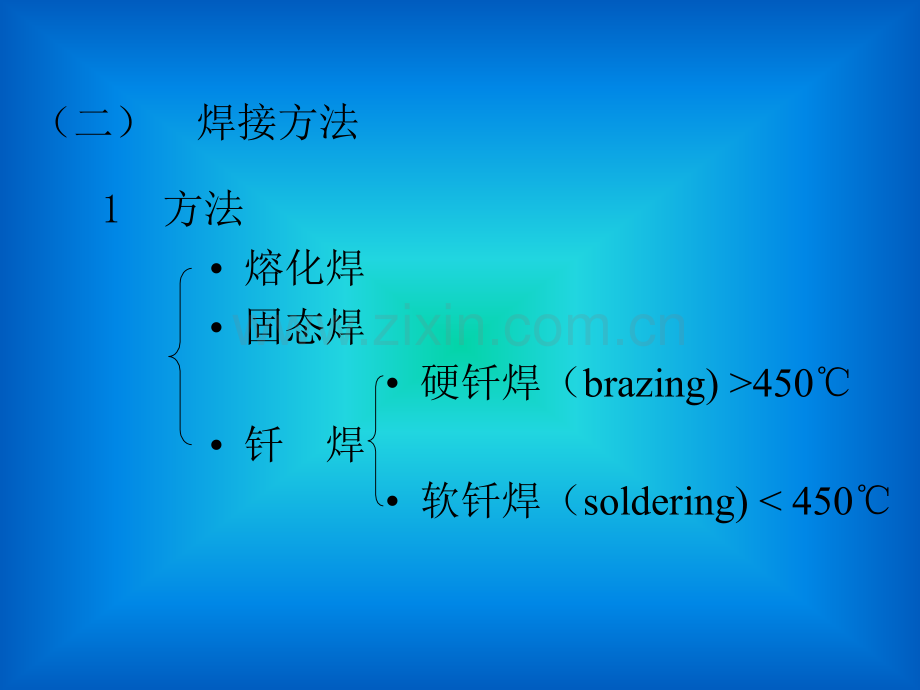

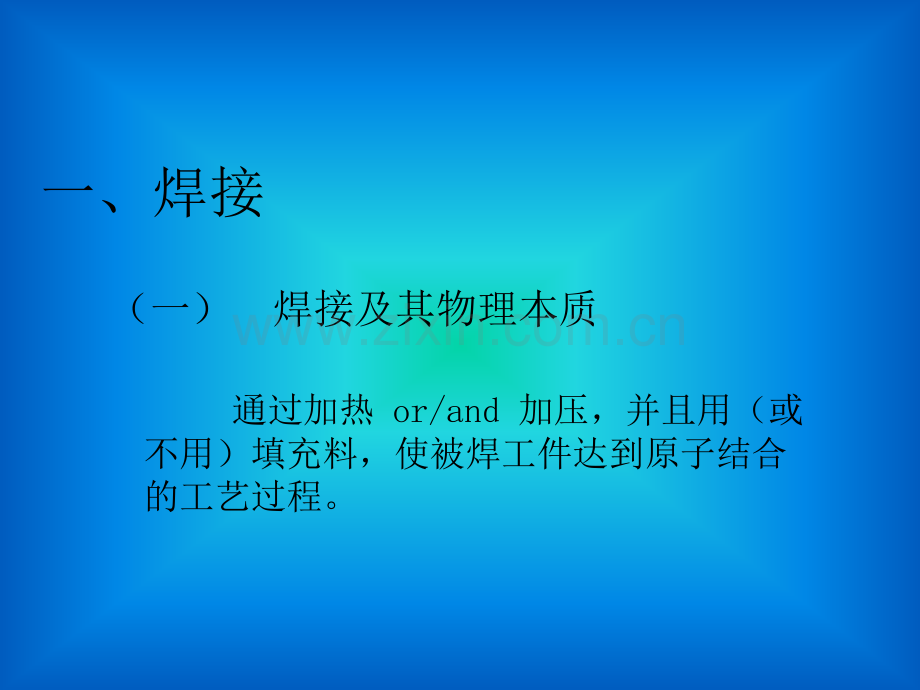

1、一、焊接(一)焊接及其物理本质通过加热 or/and 加压,并且用(或不用)填充料,使被焊工件达到原子结合的工艺过程。(二)焊接方法1方法熔化焊固态焊钎焊硬钎焊(brazing)450软钎焊(soldering)4502实现焊接所需要的温度与压力之间的关系1.1 焊接热过程的特点焊接热过程:在焊接过程中,被焊金属由于热的输入和传播,而经历加热、熔化(或达到热塑性状态),称之为焊接热过程。焊接热过程的特点局部性热源的运动性瞬时性传热过程的复合性1.1 焊接热过程的特点焊接热过程的作用热量大小和分布状态决定了熔池的形状和尺寸决定了焊接熔池进行冶金反应的程度影响熔池金属凝固、相变过程不均匀的加热和冷

2、却,造成不均匀的应力状态冶金、应力和被焊金属组织的共同影响,可能产生各种焊接裂纹和其他缺陷影响热影响区金属的组织的转变和性能的变化决定母材和焊材的熔化速度,因而影响焊接生产率1.2 焊接热源及焊接方法1.2.1 焊接热源的种类电弧热:利用气体介质中的电弧放电过程所产生的热能作为热源(手工电弧焊、氩弧焊、埋弧焊等)化学热:利用可燃气体(液化气、乙炔)或铝、镁热剂与氧或氧化物发生强烈反应时所产生的热能作为热源(气焊、热剂焊)电阻热:利用电流通过导体及其界面时所产生的电阻热作为焊接热源(电阻焊和电渣焊)摩擦热:由机械高速摩擦所产生的热能作为热源(摩擦焊、搅拌摩擦焊)电子束:在真空中利用高压下高速运动

3、的电子猛烈轰击金数局部表面,使动能转换为热能(电子束焊)激光束:利用受激辐射而增强的光,经聚焦产生能量高度集中的激光束作为焊接热源(激光焊接与切割)焊接热源及焊接方法示例一双丝焊(熔化极气体保护焊)熔化极气体保护焊-三丝焊 三丝焊接系统图例为采用电流相位控制脉冲,电弧在三条焊丝上轮流燃烧,在保证电弧挺度的同时,通过调节各焊丝之间的位置关系及其焊接方向的夹角,来改变能量分布,使焊接过程稳定,从而减少咬边及驼峰等成形缺陷。该方法可用于角焊缝的高速焊接,焊速可以达到1.8 m/min。熔化焊过程焊接热源及焊接方法实例二搅拌摩擦焊 Friction Stir Welding(FSW)焊缝焊缝搅拌肩搅拌

4、肩搅拌头搅拌头搅拌针搅拌针工件工件焊接过程纵剖面示意搅拌摩擦焊原理 The Principle of Friction Stir Welding焊接方向焊接方向旋转方向旋转方向焊接过程顶示图(Plan view of FSW)搅拌摩擦焊原理 The Principle of Friction Stir Welding焊缝顶视图搅拌摩擦焊原理 The Principle of Friction Stir Welding焊接焊接方向方向5083 5083 铝合金铝合金搅拌摩擦焊/Fraction Stir welding 1.2.2焊接热源的特点热 源最小加热面积cm2最大功率密度W.cm-2温度

5、乙炔火焰10-22 1033200 金属极电弧10-31046000K钨极氩弧焊(TIG)10-31.5 1048000K埋弧焊10-32 1046400K电渣焊10-21042000熔化极氩弧焊(MIG)10-4104 105CO2气体保护焊10-4104 105等离子焰10-51.5 10518000K 24000K电子束10-7107 109激光束10-8107 1091.2.3 焊接热效率电弧焊时的热量分配a)厚皮焊条(I=150-250A,U=35V)b)埋弧焊(I=1000A,U=36V,v=36mm/h1.2.3 焊接热效率在电弧焊接过程中,电弧功率,即:电弧在单位时间内放出的热

6、量为:q0=UI(W),U-电弧电压(V),I-焊接电流(A)电弧有效热功率q=q0,-焊接热效率焊接热效率焊接方法焊条电弧焊埋弧焊电渣焊电子束激光焊钨极氩弧焊熔化极气体保护焊077-0.870.77-0.900.830.900.900.68-0.85钢:0.66-0.69(铝:0.70-0.85)1.2.4 焊件上的热量分布加热斑点:热源传热给工件的加热面积斑点半径:电弧传给焊件的热能中,95%落在加热斑点内,该半径为斑点半径。热流密度:单位时间内通过单位面积提供给焊件的热能。加热斑点上热流密度的分布a)热源在焊件上的分布b)热源密度的分布1.2.4 焊件上的热量分布q(r)-A点的热流密度

7、(w/m2);qm加热斑点中心的最大热流密度(w/m2);K热能集中系数(1/m2);rA点距加热斑点的距离(m)。Gaussian 分布1.2.4 焊件上的热量分布高斯曲线下面所覆盖的全部热功率为:K值说明热流集中的程度。焊条电弧焊:1.2-1.4;埋弧焊:6.0;TIG焊:3.0-7.0直流TIG焊时的热能集中系数与焊接电流的关系直流TIG焊弧长对热能集中系数1.2.4 焊件上的热量分布2.1 焊接化学冶金v焊接化学冶金:焊接区内各种物质之间在高温下相互作用的过程。v焊接化学冶金的特殊性v焊接区内的气体和焊接熔渣v焊接区内金属、气体与熔渣的相互作用v焊缝金属的合金化及其成分控制前言2.1.

8、1焊接化学冶金的特殊性1、焊接区金属的保护保护目的减少和防止空气(氧、氮)进入焊接区,避免合金元素烧损,降低焊缝的性能。保护方法真空:电子束焊气体:TIG焊,CO2,MIG熔渣:埋弧焊气-渣:手工焊、自保护药芯焊焊接材料熔敷金属成分性能变化低碳钢焊材熔敷金属成分及性能变化2.1.1焊接化学冶金的特殊性2、焊接冶金反应区及其反应条件(1)药皮反应区温度:100-1200(钢材)反应:水分的蒸发、某些物质的分解和铁合金的氧化手工电弧焊(2)熔滴反应区2.1.1焊接化学冶金的特殊性2、焊接冶金反应区及其反应条件(2)熔滴反应区熔滴平均温度:1800-2400 熔滴金属与气体和熔渣的接触面积:比面积:

9、1000-10000cm2/kg,比炼钢时大1000倍各相之间的反应时间(接触时间):0.01-0.1s反应:气体的分解和溶解、金属的蒸发、金属及其合金成分的氧化与还原以及焊缝金属的合金化。特点:反应激烈、反应物含量离平衡浓度较远。2.1.1焊接化学冶金的特殊性2、焊接冶金反应区及其反应条件(3)熔池反应区熔滴和熔渣同熔化的母材混合形成熔池温度:1600-1900 比表面积:1300 cm2/kg反应时间:3-8S(SMAW)特点:熔池金属有规律的对流和搅拌运动,冶金反应比较激烈、熔池温度不均匀、同一反应在不同区域可能向相反方向进行。焊接熔池与熔滴的平均温度焊接熔池的物理参数2.1.1焊接化学

10、冶金的特殊性3、焊接冶金反应分析温度变化范围大;停留时间短;基本排除了整个系统达到热力学平衡的可能性;不同条件下焊接冶金反应离平衡的远近程度不同;利用热力学原理定性分析冶金反应的进行方向和影响因素;2.1.2 焊接区内气体和焊接熔渣1、焊接区内气体的来源和气相成分气体的来源焊接材料、保护气体焊材表面和母材坡口附近的吸附水、油、锈及氧化铁皮等物质的蒸发100:吸附水蒸发400-600:焊条药皮中的组分如白泥和云母中的结晶水被排除。电弧高温:金属元素和熔渣中的各种成分发生蒸发,如Fe,Mn及氟化物等有机物的分解和燃烧碳酸盐和高价氧化物的分解有机物的分解和燃烧有机物种类:淀粉、纤维素和藻酸盐作用:酸

11、性焊条造气剂和增塑剂分解:220-320 分解50%;800 完全分解。分解产物:CO2,CO,H2碳酸盐和高价氧化物的分解碳酸盐:CaCO3、MgCO3、CaMg(CO3)2作用:焊条造气剂分解:CaCO3 分解温度为545,剧烈分解温度为910;MgCO3 分解温度为325,剧烈分解温度为650。分解产物:CO2,CO,H2高价氧化物:Fe2O3和MnO2O2和低价氧化物FeO和MnO2.1.2 焊接区内气体和焊接熔渣1、焊接区内气体的来源和气相成分气体的高温分解简单气体的分解:N2、H2、O2和F2复杂气体的分解:CO2和H2O双原子气体的分解度与温度的关系CO2分解时气相的平衡成分与温

12、度的关系2.1.2 焊接区内气体和焊接熔渣1、焊接区内气体的来源和气相成分CO2分解时气相的平衡成分与温度的关系2.1.2 焊接区内气体和焊接熔渣1、焊接区内气体的来源和气相成分气相的成分焊接区经常同时存在多种气体,之间存在复杂的反应。典型的反应:焊接方法焊条/焊剂COCO2H2H2ON2SMAW钛钙型50.75.937.75.7SMAW纤维素型42.32.941.212.6SMAW低氢型79.816.91.81.5SAW33086.29.34.5SAW43189-937-91.32.1.2 焊接区内气体和焊接熔渣2、焊接熔渣的类型及理化性质(2)焊接熔渣的理化性质 2)熔渣的氧化性熔渣的氧化

13、性取决于熔渣中的氧化物,FeO是熔渣的重要氧化源。通常用FeO的活度来代表熔渣氧化能力的强弱。3)熔渣的熔点一般比焊缝熔点低200-450 焊接熔渣的熔点过高,将使其与液态金属间的反应不充分,易形成夹渣。熔点过低,使熔渣的覆盖性能变差,焊缝表面粗糙不平。2.1.2 焊接区内气体和焊接熔渣2、焊接熔渣的类型及理化性质4)熔渣的粘度 (熔渣内部相对运动时各层之间的内摩擦力)主要影响对金属的保护效果、焊缝成形、熔池中气体的外逸等;温度下降、粘度下降;酸性氧化物(SiO2)使粘度增加;2.1.3 焊接区内金属、气体与熔渣的相互作用1、焊接冶金过程中的氧化还原反应1)氧对焊接质量的影响焊缝金属强度、塑性

14、、韧性下降;引起金属红脆、冷脆和时效硬化;2)氧化还原反应判据 氧化物分解压氧化物分解达到平衡时氧的平衡分压,称为氧化物的分解压。反应系统中氧的分压2.1.3 焊接区内金属、气体与熔渣的相互作用1、焊接冶金过程中的氧化还原反应3)氧化气体对金属的氧化自由氧CO2H2O2.1.3 焊接区内金属、气体与熔渣的相互作用焊接冶金过程中的氧化还原反应4)熔渣对金属的氧化扩散氧化焊接钢时,FeO既溶于熔渣又溶于液态钢。在两相中的含量符合分配定律:L=w(FeO)/wFeO;温度不变时,增加熔渣中FeO的含量,FeO将向熔池金属中扩散。置换氧化当熔渣中含有较多的易分解氧化物,则与液态铁发生置换反应,使铁氧化

15、,氧化物中的合金元素被还原。(SiO2)+2Fe=Si+2FeO 2FeO=FeO+(FeO)2.1.3 焊接区内金属、气体与熔渣的相互作用焊接冶金过程中的氧化还原反应脱氧物不应溶于液态金属而应溶于熔渣,且熔点低、密度小,上浮至熔渣中,以减少夹杂物的数量。Mn、Si、Ti和Al常用于脱氧剂。5)金属的还原反应(脱氧反应)各种脱氧元素在焊接中被氧化,以降低焊接区的氧化性,使被焊金属及有益合金元素免受氧化;或使被氧化的金属从它们的氧化物中还原出来的反应。脱氧剂应在焊接温度下比被焊金属对氧具有更强的亲和力。1800 时,各种元素对氧亲和力从小到大的次序排列为:Ni、Cu、W、Mo、Fe、Cr、Nb、

16、Mn、V、Si、B、Ti、Mg、C、Al、Ce。氢在焊接冶金中的行为及其控制氢对金属的影响氢脆气孔裂纹控制氢的措施限制焊接材料及母材中的含氢量冶金处理:通过调整焊接材料的成分,使氢在焊接过程中,生成比较稳定的、不溶于液态金属的氢化物,如HF。焊后脱氢处理:消氢处理。(焊缝中氮、硫及磷同样需要控制)2.1.4焊缝金属的合金化一、合金化方式 合金化(渗合金):将所需的合金元素由焊接材料通过焊接冶金过渡到焊缝金属的反应。3、通过药皮、药芯和焊剂中的合金元素氧化物与Fe置换反应,还原合金元素。2、将粉末状态的合金加入药皮、焊剂中通过焊接过程过渡到焊缝金属中去。1、应用含所需合金元素的焊丝、带(板)极、

17、焊条芯或药芯焊丝将合金元素过渡到焊缝或堆焊层中。2.1.4焊缝金属的合金化一、合金化方式 药药 芯芯 焊焊 丝丝Flux cored wires药芯焊丝药芯焊丝2.1.4焊缝金属的合金化二、合金元素的过渡系数2.1.4焊缝金属的合金化二、合金元素的过渡系数2.1.4焊缝金属的合金化二、合金元素的过渡系数过渡系数:某元素在熔敷金属中的实际含量与它在焊接材料中的原始含量之比。影响因素合金元素的物理化学性质合金元素的含量合金剂的粒度药皮、药芯或焊剂的氧化势(放氧量)2.1.4焊缝金属的合金化三、焊缝金属化学成分的计算熔合比:焊缝金属中熔化的母材所占的比例。熔合比概念示意图合金元素的实际含量:2.1.

18、4焊缝金属的合金化四、焊缝金属化学成分的控制焊缝金属化学成分的控制改变熔合比熔渣有效作用系数焊缝金属成分的预测数学模型计算机2.2 焊接熔池的凝固及焊缝相变组织2.2.1焊接熔池凝固过程的特点焊接熔池凝固过程与铸造凝固过程的差别焊接熔池体积小,冷却速度高;平均100 /s,约为铸造的104。焊接熔池的液态金属处于过热状态熔池边界的温度梯度比铸造时高103 104倍。熔池在运动状态下结晶结晶前沿随热源同步运动液态金属受到力的搅拌运动熔池金属存在对流运动2.2 焊接熔池的凝固及焊缝相变组织2.2.1焊接熔池凝固过程的特点焊接熔池凝固过程的特点外延结晶从熔池边界半熔化的母材开始生长非均质形核柱状晶形

19、式外延结晶示意图2.2 焊接熔池的凝固及焊缝相变组织2.2.1焊接熔池凝固过程的特点焊接熔池凝固过程的特点择优生长每一种晶体点阵都存在一个最优结晶取向,对于立方点阵的金属(Fe,Ni,Cu,Al),最优结晶取向为。温度梯度大的方向,也是晶粒易于生长的方向。与焊接熔池边界垂直的方向温度梯度G最大。当母材晶粒取向与导热最快的方向一致时,即垂直熔池边界时,晶粒生长最快而优先长大。焊缝金属柱状晶的择优生长2.2 焊接熔池的凝固及焊缝相变组织2.2.2焊缝金属的结晶形态熔池中不同部位温度梯度和结晶速度不同,成分过冷的分布不同,焊缝各部位出现不同的结晶形态:平面晶、胞状晶、树枝状晶、等轴晶。焊缝中结晶形态

20、的变化低合金钢焊缝的组织形态分类2.2.3焊缝金属的显微组织与性能(低合金钢)2.2.3焊缝金属的显微组织与性能(低合金钢为例)v铁素体v先共析铁素体v温度:770-680;v位置:沿奥氏体晶界v形态:长条形或多边形块状v性能特点:使韧性下降v侧板条铁素体v温度:700-550 v位置:从晶界铁素体侧面生长v形状:板条状v性能特点:使韧性下降2.2.3焊缝金属的显微组织与性能v铁素体v针状铁素体v温度:500;v位置:在奥氏体晶粒内部v形态:针状v条件:中等冷却速度v性能特点:韧性好v细晶铁素体v温度:500 以下v位置:在奥氏体晶粒内部v形状:细晶状v条件:存在细化晶粒的元素(Ti,B等)v

21、性能特点:韧性好2.2.3焊缝金属的显微组织与性能v珠光体v接近平衡下的组织,焊接条件下很少产生。v贝氏体v上贝氏体v温度:550-450;v位置:沿奥氏体晶界析出v形态:平行的条状铁素体之间分布有渗碳体v性能特点:韧性较差v下贝氏体v温度:450-Msv形态:针状铁素体和针状渗碳体的机械混合物v性能特点:强度和韧性都较好2.2.3焊缝金属的显微组织与性能v马氏体v板条马氏体v低碳低合金钢v奥氏体内部v细条状v综合性能指标在马氏体中最好v片状马氏体v焊缝中含碳量大于0.4%v粗大,经常贯穿奥氏体晶粒内部v硬度高而脆vM-A组元v富碳马氏体和残余奥氏体v硬度高2.2.3焊缝金属的显微组织与性能焊

22、缝金属连续冷却组织转变图2.2.3焊缝金属的显微组织与性能焊缝金属连续冷却组织转变图合金元素和含氧量对焊接CCT图的影响不同含氧量的Si-Mn系焊缝金属CCT图2.2.3焊缝金属的显微组织与性能改善焊缝金属显微组织和性能的途径1、优化合金成分1)严格限制有害的杂质元素:S、P、N、O和H;2)通过合金元素来提高焊缝韧性促使高熔点第二相质点的析出,通过定扎作用阻止奥氏体晶粒长大;降低奥氏体分解温度,减少边界铁素体的形成;在奥氏体内形成铁素体形核核心,促使奥氏体在500-550温度区间分解得到针状铁素体,防止在奥氏体晶界形成侧板条铁素体;防止M-A组元的形成;防止或减少低温产物马氏体、上贝氏体的形

23、成;2.2.3焊缝金属的显微组织与性能改善焊缝金属显维组织和性能的途径3)配置多种微量合金元素,则可能在大幅度地提高焊缝金属的强度的同时提高韧性和抗裂性Mn和Si最为常用的强化焊缝的元素例如,对于低合金钢(C:0.10-0.13%)埋弧焊时,Mn、Si分别处于0.8-1.0%和0.1-0.25%时,可以得到细晶铁素体和针状铁素体,具有较好的韧性Mn和Si对低合金钢焊缝韧性的影响2.2.3焊缝金属的显微组织与性能改善焊缝金属显维组织和性能的途径在Mn-Si系基础上复合添加Ti和BB在高温下易向奥氏体晶界扩散,在晶界沉淀聚集而降低晶界扩散,使晶界奥氏体的稳定性增大,抑制了PF和FSP的形核与生长,

24、从而使转变开始温度向低温方向移动。Ti与氧的亲和力很大,焊缝中的Ti以微小颗粒可以作为“钉子”位于晶粒边界,阻碍奥氏体晶粒的长大。2.2.3焊缝金属的显微组织与性能改善焊缝金属显维组织和性能的途径Mo降低奥氏体分解温度,抑制边界铁素体形成,加入少量的Mo不仅可以提高强度,同时也能改善韧性。Nb和V焊缝金属中可固溶,推迟奥氏体向铁素体的转变,能够抑制焊缝中现共析铁素体的产生,而激发形成细小的AF组织。稀土元素:Y,Ce,Te,Se促进组织细化,提高韧性2.2.3焊缝金属的显微组织与性能改善焊缝金属显微组织和性能的途径2、焊接工艺参数1)焊接热输入过大的热输入使结晶时产生粗大的柱状晶,同时,由于降

25、低了冷却速度,可能得到较多的边界铁素体;过小的热输入,则在较高合金成分焊缝形成马氏体,也会使焊缝韧性下降。2)多层焊3)焊后热处理3.1焊接热影响区组织转变及其性能变化v焊接热影响区的形成v焊接过程中,在形成焊缝的同时,不可避免地使其附近的母材经受了一次特殊的热处理,形成组织和性能及不均匀的热影响区。v热影响区一些部位的组织和性能很差,成为整个接头的薄弱地带。v影响焊接热影响区组织和性能的因素v被焊金属与合金系统的特点v有相变材料v无相变材料v焊前母材的原始状态v冷作硬化状态v退火软化区v热处理强化状态v退火软化区v退火状态v易淬火材料出现淬火硬化区焊前母材热处理状态对焊接热影响区中硬度或抗拉

26、强度的影响v影响焊接热影响区组织和性能的因素v焊接方法和工艺参数v热源种类v焊接工艺参数v焊接温度场分布v热循环曲线不同焊接工艺下钢材单道焊时热影响区的热循环曲线3.2低碳钢 低碳钢的焊接热影响区特点3.2低碳钢 v过热区v温度:1100-1490 v现象:加热温度高,在固相线附近,一些难熔质点如碳化物和氮化物等溶入奥氏体,奥氏体晶粒粗大。v组织:粗大的奥氏体在较快的冷却速度下形成过热组织魏氏组织v性能:韧性很低v措施:严重时采用焊后正火处理(如电渣焊)3.2低碳钢v重结晶区(正火区或细晶区)v温度:850-1100 v现象:加热和冷却过程中经受了两次重结晶相变,使晶粒得到显著的细化。v组织:

27、相当于低碳钢正火处理后的组织。v性能:较好的综合性能3.2低碳钢v不完全重结晶区(不完全正火区)v温度:700-850 v现象:加热温度Ac1到Ac3之间,只有部分金属经受了重结晶相变v组织:原始的铁素体晶粒和细晶粒的混合区v性能:性能不好3.2低碳钢v再结晶区v温度:500 -700 v现象:加热温度500 到Ac1之间,金属的内部结构不发生变化,只有晶粒外形的变化v组织:等轴铁素体晶粒v性能:强度、硬度低于母材,塑性和韧性提高。再结晶区为接头的软化区。3.2低碳钢Q235A钢焊接热影响区的组织特点(二)焊接化学冶金研究液态金属、熔渣及气相之间进行的冶金反应,包括焊缝合金化、净化等。(三)焊

28、接物理冶金研究焊接热源作用下的熔化、凝固、固态相变。第二节焊接金属的组织与性能一、焊接熔池的凝固(一)焊接熔池的特征1.熔池体积小300mm3100g2.熔池温度高钢平均 1770100 3.液态金属处于运动状态4.熔池界面的导热性好温度高(二)熔池凝固的特点1.联生结晶(外延结晶)2.择优生长成长为柱状晶,朝焊接方向并弯曲地指向焊缝中心(三)凝固组织的形态柱状晶(平面、胞状、枝状)少量等轴晶二、焊接缝金属的组织(一)低碳钢焊缝的室温组织 P(F+Fe3C)可能出现魏氏体组织(二)低合金钢焊缝的室温组织 P B、M(三)用WMCCT预测焊缝金属的组织三、焊接金属性能的控制(一)合金化与变质处理

29、1.目的:细化组织、提高强度与韧性2.措施:(1)合金化 固溶强化(加Mn、Si等)细晶强化(加Ti、Nb、V等)弥散强化(加Ti、Mo、V等)(2)变质(加B、Zr、RE、Ti等)(二)工艺措施振动结晶焊后热处理第三节焊接热影响区的组织与性能一、焊缝热影响区热循环的特点(一)焊接热循环的概念焊件上某点的温度由低到高,达到最大值后又由高到低的随时间的变化,影响组织、应力、应变。二、熔化焊接头的形成及其冶金过程(一)焊接热过程(二)焊接热循环的主要参数(图)1.加热速度2.最高温度3.相变温度以上停留时间4.冷却速度与冷却时间(t800/500、t100)研究方法:测试、传热学计算二、焊缝热影响

30、区组织转变的特点(一)焊接热循环的特点与热处理比较1.温度高2.加热速度快3.高温停留时间时间短(几秒几十秒)4.局部受热(二)焊接加热加热过程中奥氏体化的特点1.Ac1、Ac3 点相应提高,温差增大2.奥氏体均质化差(三)冷却过程中组织转变的特点1.实际观察与热处理CCT曲线出入大2.用热模拟实验研究,得SHCCT图三、热影响区组织与性能变化(一)HAZ的组织分布1.低碳钢及不易淬火的合金钢分为四个区幻灯片(1)熔合区:焊缝与母材相邻的部位(2)过热区:1100 Ts,晶粒粗大(3)相变重结晶(正火区):Ac31100(4)不完全重结晶区:Ac1Ac3 2.易淬火钢HAZ组织分布(1)焊前为正火或退火态HAZ:完全淬火不完全淬火区(M或MB)(MF)(2)焊前为调质态HAZ:完全淬火不完全淬火区回火区(二)HAZ的性能变化1.HAZ的硬化 硬化程度:Hmax=559CE+100(HV)CE=C+Mn/6+(Cu+Ni)/15+(Cr+Mo+V)/52.HAZ的脆化包括粗晶脆化、析出脆化、氢脆等3.HAZ的软化因回火作用产生(三)HAZ的韧化1.薄弱区:熔合区、过热区2.韧化措施:(1)调整钢的成分及组织状态(2)工艺因素:线能量、预热温度
