常用金属法兰密封材料品种及适用范围.pptx

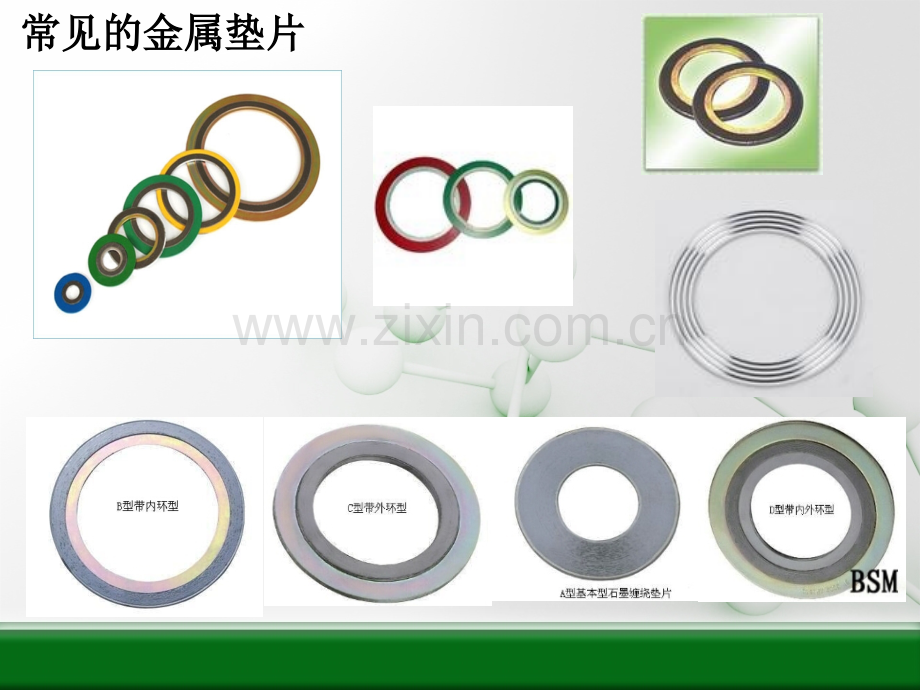

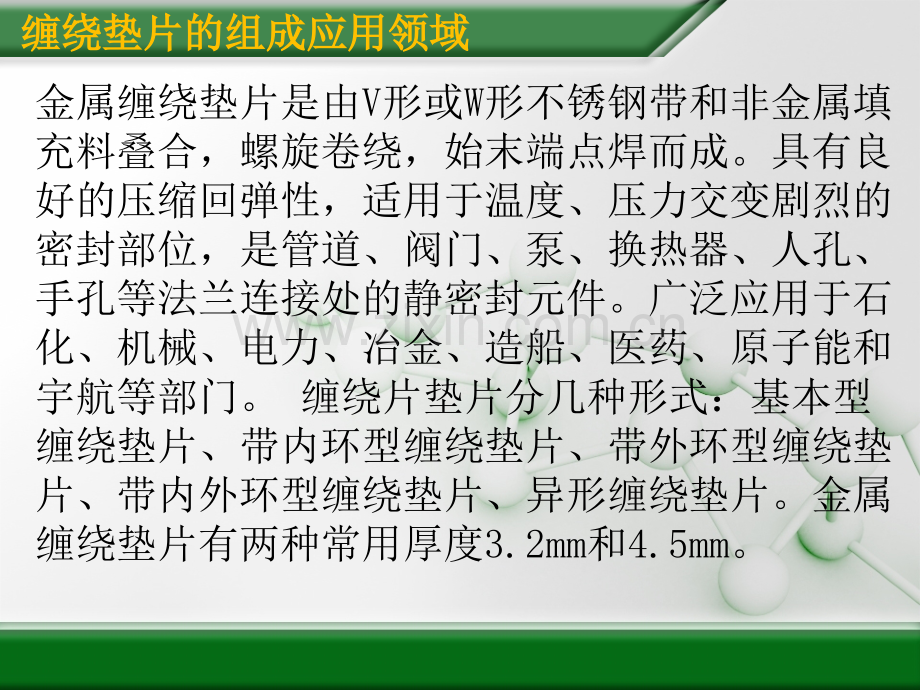

常见的金属垫片常见的金属垫片缠绕垫片的组成应用领域缠绕垫片的组成应用领域金属缠绕垫片是由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。缠绕片垫片分几种形式：基本型缠绕垫片、带内环型缠绕垫片、带外环型缠绕垫片、带内外环型缠绕垫片、异形缠绕垫片。金属缠绕垫片有两种常用厚度3.2mm和4.5mm。金属缠绕垫片的优点金属缠绕垫片的优点特征特征优优 点点缠绕本体作为密封元件，由V型或者W型钢带和软的非金属填充材料交替缠绕而成，回弹性优良，能够对管道系统的压力热循环和振动进行自动补偿外环保证垫片精确定位于法兰密封面中央，同时限制缠绕本体过分压缩内环防止缠绕本体因刚性不足发生向内屈曲，同时填补垫片与容器或管道法兰面之间的空隙，以避免此空隙干扰流体的流动以及由此引起流体对垫片的冲蚀金属缠绕式垫片金属缠绕式垫片垫片的型式：垫片的型式：金属缠绕式垫片金属缠绕式垫片垫片的型式：垫片的型式：金属缠绕式垫片金属缠绕式垫片垫片的型式：垫片的型式：金属缠绕式垫片金属缠绕式垫片垫片的型式：垫片的型式：金属缠绕式垫片金属缠绕式垫片垫片的型式、代号规定：垫片的型式、代号规定：型式型式代号代号使用的法兰密封面型式使用的法兰密封面型式垫片型式A榫槽面带内环型B凹凸面带外定位环型C全平面带内环和外定位环型D突面金属缠绕式垫片金属缠绕式垫片垫片的材料代号规定：垫片的材料代号规定：垫片的标记方式：垫片的标记方式：垫片尺寸标准编号垫片尺寸标准编号（GB/T4622GB/T4622）公称通径公称通径垫片材料代号（依垫片材料代号（依次为定为环、金属次为定为环、金属带、填充带、内环）带、填充带、内环）垫片型式代号垫片型式代号-公称压力公称压力金属缠绕式垫片金属缠绕式垫片金属缠绕式垫片金属缠绕式垫片垫片的标记示例：垫片的标记示例：工程尺寸工程尺寸100100、工程压力、工程压力4040的带内环和定位环的带内环和定位环型缠绕式垫片、定位环为低碳钢、金属带和内型缠绕式垫片、定位环为低碳钢、金属带和内环材料为环材料为0Cr18Ni90Cr18Ni9、填充材料为柔性石墨，应、填充材料为柔性石墨，应标记为：标记为：D1222 DMN100-PN40 GB/T 4622 D1222 DMN100-PN40 GB/T 4622金属缠绕式垫片金属缠绕式垫片垫片的色标示例：垫片的色标示例：金属缠绕式垫片金属缠绕式垫片金属带材料的牌号、代号及使用温度：金属带材料的牌号、代号及使用温度：金属带材料的牌号金属带材料的牌号金属带材料的代号金属带材料的代号标准编号标准编号使用温度使用温度/0Cr18Ni9304GB/T4239-1967000Cr18Ni10Ti321GB/T4239-1967000Cr17Ni12Mo2316GB/T4239-1967000Cr25Ni20310SGB/T4239-19681000Cr17Ni14Mo2316LGB/T4239-19645000Cr19Ni10304LGB/T4239-196450金属缠绕式垫片金属缠绕式垫片填充带使用温度填充带使用温度：填充带材料填充带材料非石棉纤维非石棉纤维石石 棉棉柔性石墨柔性石墨聚四氟乙烯聚四氟乙烯使用温度/-50300-50500-196800（氧化性介质不高于600）-196260金属缠绕式垫片金属缠绕式垫片突面法兰使用的带内环和定位环的缠绕式垫片安装典型结构突面法兰使用的带内环和定位环的缠绕式垫片安装典型结构：GB/T 4622.2-2003金属缠绕式垫片金属缠绕式垫片与法兰密封面相适用的垫片型式：与法兰密封面相适用的垫片型式：用于平面用于平面(FF(FF型型)或突面或突面(RF(RF型型)法兰法兰 用于平面或突面法兰的缠绕式垫片应是带定用于平面或突面法兰的缠绕式垫片应是带定位环型。位环型。PN6.3 M Pa PN6.3 M Pa和和PN6.3 M PaPN6.3 M Pa以上的垫片以及含以上的垫片以及含聚四氟乙烯聚四氟乙烯(PTFE)(PTFE)填料的垫片还应带有内环。填料的垫片还应带有内环。适用于平面适用于平面(FF(FF型型)和突面和突面(RF(RF型型)法兰的两种法兰的两种垫片型式见下图垫片型式见下图a a、b b PN1.0 PN1.0 和和PN1.6 M PaPN1.6 M Pa的垫片也推荐带内环。的垫片也推荐带内环。金属缠绕式垫片金属缠绕式垫片平面和突面法兰用垫片平面和突面法兰用垫片GB/T 4622.2-2003金属缠绕式垫片金属缠绕式垫片用于凹凸面用于凹凸面(MF(MF型型)法兰：法兰：缠绕式垫片应是带内环型。垫片型式下图见缠绕式垫片应是带内环型。垫片型式下图见a a、b b。GB/T 4622.2-2003金属缠绕式垫片金属缠绕式垫片用于桦槽面用于桦槽面(TG(TG型型)法兰：法兰：缠绕式垫片应是基本型。垫片型式见下图。缠绕式垫片应是基本型。垫片型式见下图。榫槽面法兰用垫片榫槽面法兰用垫片GB/T 4622.2-2003金属缠绕式垫片金属缠绕式垫片缠绕垫片的力学性能、密封性能指标应符合下表规定：缠绕垫片的力学性能、密封性能指标应符合下表规定：垫片尺垫片尺 寸测量的现场检验：寸测量的现场检验：垫片的尺寸用精度为垫片的尺寸用精度为0.02mm0.02mm的游标卡尺寸测量，精确到的游标卡尺寸测量，精确到0.1m m0.1m m；公称通径；公称通径DNDN650mm650mm的垫片用精度为的垫片用精度为1.0mm1.0mm的量尺测量，精确的量尺测量，精确到到1.0mm1.0mm。本体内、外径应避开钢带焊点部位测量，取相互垂直的任意两本体内、外径应避开钢带焊点部位测量，取相互垂直的任意两处测量值的算术平均值。处测量值的算术平均值。内环内径和外环外径，取相互垂直的任意两处测量值的算术平内环内径和外环外径，取相互垂直的任意两处测量值的算术平均值。均值。垫片本体厚度取沿圆周方向均匀排列的三点测量值的算术平均垫片本体厚度取沿圆周方向均匀排列的三点测量值的算术平均值值。项目项目压缩率压缩率%回弹率回弹率%应力松弛率应力松弛率%密封泄漏率密封泄漏率cm3/s指标指标1830171510X 10-3金属缠绕式垫片金属缠绕式垫片内、外环厚度取沿圆周方向均匀排列的三点测量值的算术平均值。垫片应力松弛率的测试按GB/T 12621进行。垫片压缩率、回弹率的测试按GB/T 12622进行。垫片密封泄漏率的测试按GB/T 12385进行。垫片用柔性石墨板氯含量、硫含量、拉伸强度和热失重的测试分别按JB/T 6622,JB/T 7758.3,JB/T9141.2和JB/T 9141.7进行。垫片的外观质量用目视检查垫片的外观质量用目视检查。管路法兰用金属齿形垫片管路法兰用金属齿形垫片 金属齿形垫片：金属齿形垫片：(JB/T 881994)一般适用于公称压力PN 4.016.0MPa的凹凸面整体铸钢管法兰和对焊钢制管法兰。金属齿形垫片的材质：GB 711 优质碳素结构钢热轧厚钢板和宽钢带 GB 4237 不锈钢热轧钢板管路法兰用金属齿形垫片管路法兰用金属齿形垫片垫片的型式和尺寸垫片的型式和尺寸：公称压力公称压力 PN PN 为为4.04.0，6.36.3，10.010.0，16.0 16.0 MPa MPa 的凹凸面管法兰用金属齿形垫片的的凹凸面管法兰用金属齿形垫片的型式、尺寸按下图的规定（见表型式、尺寸按下图的规定（见表1 1）。）。垫片的型式和尺寸垫片的型式和尺寸金属齿形垫片的型式和尺寸金属齿形垫片的型式和尺寸金属齿形垫片的型式和尺寸金属齿形垫片的型式和尺寸 公称压力公称压力 PN PN 为为20.0 MPa 20.0 MPa 的凹凸面管法兰用金属齿形垫片的的凹凸面管法兰用金属齿形垫片的型式、尺寸型式、尺寸 的规定（见表的规定（见表2 2）。）。金属齿形垫片的温度要求金属齿形垫片的温度要求 垫片材料及适用的温度范围应符合表垫片材料及适用的温度范围应符合表 3 3 的规的规定，其他技术要求应符合相应标准的规定。定，其他技术要求应符合相应标准的规定。表表3 3材材 料料 名名 称称标标 准准最高工作温度最高工作温度08 或或10GB 7114500Cr13GB 42375400Cr19Ni9GB 423760000Cr17Ni12Mo2GB 4237450金属齿形垫片的尺寸偏差要求金属齿形垫片的尺寸偏差要求垫片尺寸的极限偏差应符合表垫片尺寸的极限偏差应符合表 4 4 的规定的规定。金属齿形垫两端面平行度误差为每金属齿形垫两端面平行度误差为每 100 mm 100 mm 直径长直径长度不得超过度不得超过0.1 mm0.1 mm。金属齿形垫齿顶平面的表面粗糙度金属齿形垫齿顶平面的表面粗糙度 Ra Ra 为为1.6m1.6m。金属齿形垫应由整块钢板制成，不允许拼焊。金属齿形垫应由整块钢板制成，不允许拼焊。金属齿形垫的标记示例金属齿形垫的标记示例公称通径公称通径100 mm100 mm、公称压力、公称压力6.3 MPa6.3 MPa、材料为、材料为0Cr19Ni9 0Cr19Ni9 的凹凸的凹凸面管法兰用金属齿形垫片：面管法兰用金属齿形垫片：齿形垫 10063 0Cr19Ni9 JB/T 881994金属平垫片金属平垫片Q235-AQ235-A、1010、2020、1Cr131Cr13：（1）使用温度：550 （2）使用压力：PN 20Mpa （3）适用介质：汽、水金属平垫片金属平垫片1Cr18Ni9Ti：（1）使用温度：600 （2）使用压力：PN 20Mpa （3）适用介质：汽、金属平垫片金属平垫片铜垫片铜垫片：（1）使用温度：250 （2）使用压力：PN 10.0Mpa （3）适用介质：水当使用介质为蒸汽时：（1）使用温度：425 （2）使用压力：PN 6.4Mpa （3）适用介质：汽Insert title text hereAdd text here
