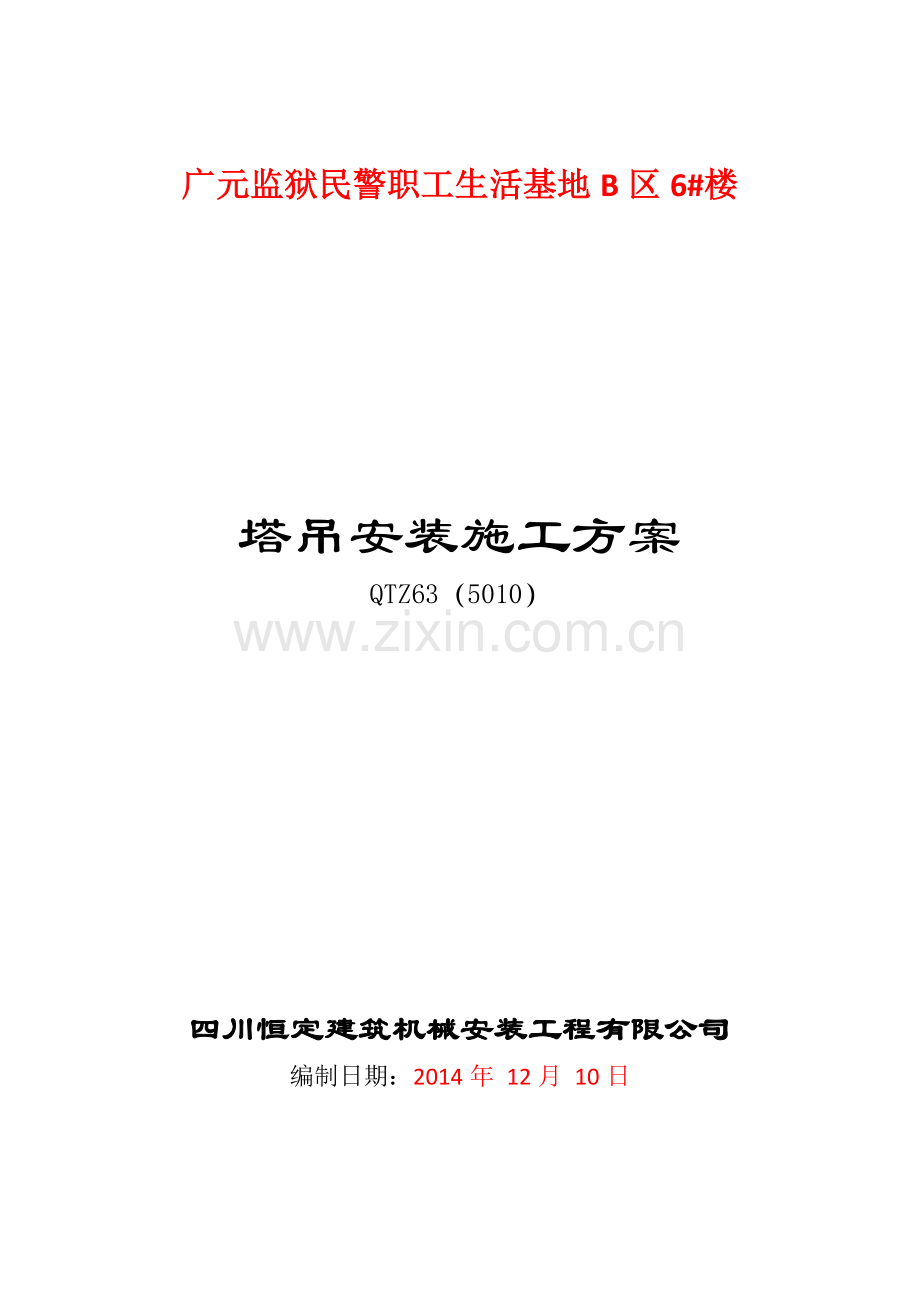

广元监狱民警职工生活基地B区6#楼

塔吊安装施工方案
QTZ63（5010）

四川恒定建筑机械安装工程有限公司
编制日期：2014年 12月 10日

JL—A002

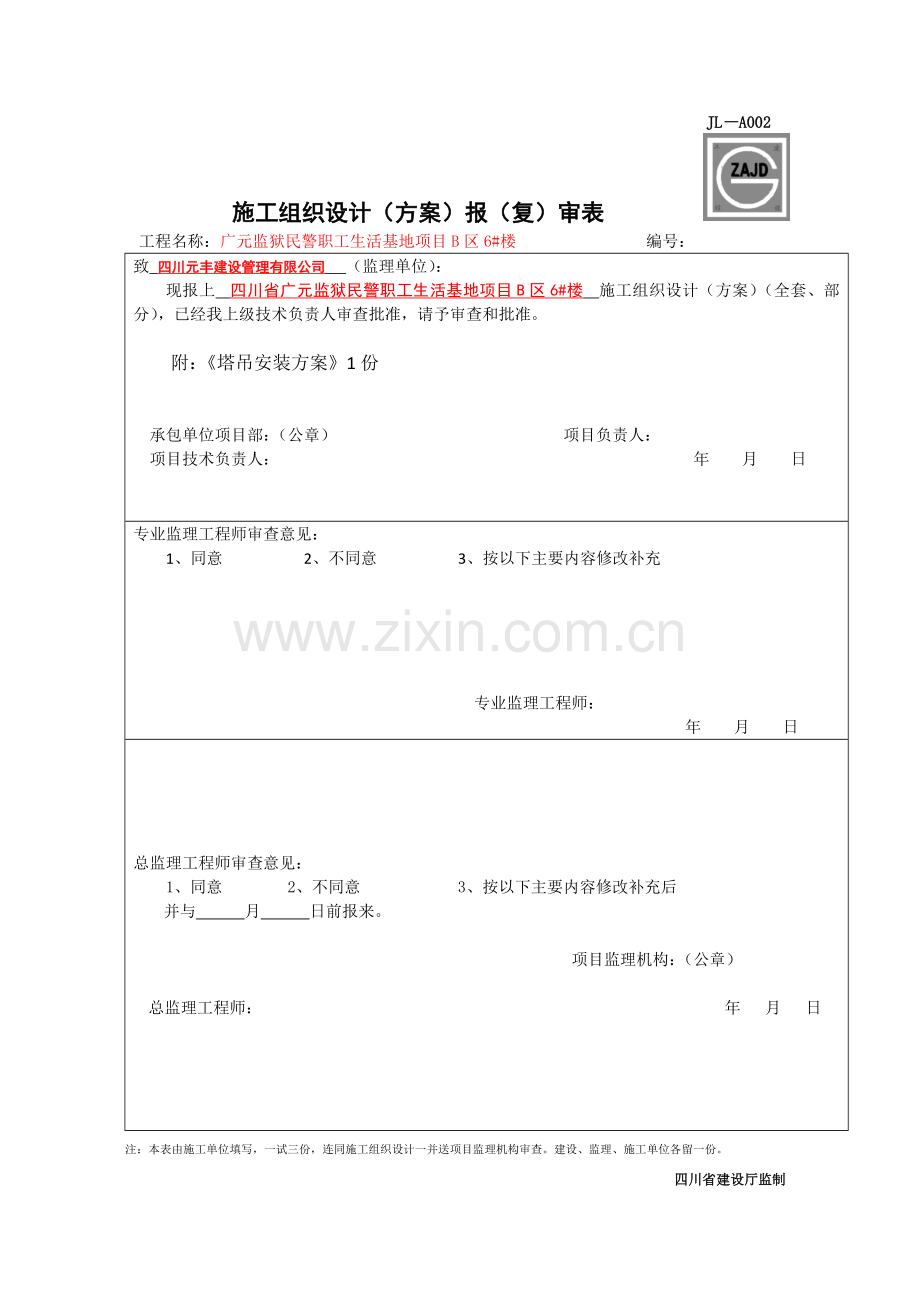

施工组织设计（方案）报（复）审表
工程名称：广元监狱民警职工生活基地项目B区6#楼 编号：
致 四川元丰建设管理有限公司 （监理单位）：
现报上 四川省广元监狱民警职工生活基地项目B区6#楼 施工组织设计（方案）（全套、部分），已经我上级技术负责人审查批准，请予审查和批准。

附：《塔吊安装方案》1份

承包单位项目部：（公章） 项目负责人：
项目技术负责人： 年 月 日
专业监理工程师审查意见：
1、同意 2、不同意 3、按以下主要内容修改补充

专业监理工程师：
年 月 日
总监理工程师审查意见：
1、同意 2、不同意 3、按以下主要内容修改补充后
并与 月 日前报来。

项目监理机构：（公章）

总监理工程师： 年 月 日
注：本表由施工单位填写，一试三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各留一份。
四川省建设厅监制
塔吊安装 方案审批栏

工程名称
四川省广元监狱民警职工生活基地项目B区6#楼
结构类型

建设单位
四川省广元监狱
面积（造价）

分包单位方案编制人

分包单位技术负责人

分包单位生产负责人

分包单位项目经理

专业分包单位审批意见：

盖公章：
批准人：
年 月 日
总承包单位审批意见：

盖公章：
批准人：
年 月 日
监理单位审批意见：

盖公章：
批准人：
年 月 日

目录
第一章 工程概况
第二章 方案编制依据
第三章 塔吊起重性能表
第四章 塔吊定位
第五章 基础施工
第六章 塔吊安装工序
第七章 安全规程
第八章 塔吊机使用的安全技术事项
第九章 塔吊安全生产管理网络及职责
第十章 安全事故应急救援预案
附件一 塔机零部件规格、尺寸、重量
附件二 安装安全技术交底
附件三 顶升安全技术交底
附件四 平面图、定位图
附件五 相关资质
1、建筑业企业资质证书（复印件）
2、安全生产许可证（复印件）
3、起重设备装拆与使用人员资格证书（复印件）
第一章 工程概况
四川省广元监狱民警职工生活基地B区6#楼工程位于广元市利州区雪峰街道办事处，该工程由 华诚博远(北京)建筑规划设计有限公司 设计，四川科建地基基础工程有限公司 勘察。
四川省广元监狱民警职工生活基地B区工程地下 1 层，地上 21 层，地上建筑面积：10558.68 m2，地下建筑面积： 1224.56 m2。结构形式框架结构。中联QTZ63(TCT5010)塔式起重机最大工作有效旋转半径50米，最大起重量为4吨，平头塔方便安装，由长沙中联重工科技发展股份有限公司制造，能满足工程施工的要求。
塔吊基础采用独立块+预埋固定螺栓式基础，基础块上标高根据基础开挖实际制定，根据现场条件，安装塔吊时需要一台25吨汽车吊。
第二章 方案编制依据
1、《QTZ63（TCT5010）塔吊使用说明书》
2、《塔式起重机安全规程》（GB5144-2006）
3、《建筑机械使用安全技术规程》 （JGJ33-2012）
4、《建筑施工安全检查标准》 （JGJ59-2011）
5、《塔式起重机操作使用规程》（JG/T100）
6、《建筑施工塔式起重机安装、使用、安拆安全技术规程》（JGJ196-2010）
7、广元监狱民警职工生活基地B区工程项目部提供的施工图纸和相关数据。
第三章 塔吊起重性能表
50米臂QTZ63（TCT5010）塔吊起重性能

第四章 塔吊定位
4.1塔吊现场定位遵循的原则：
1、满足施工需要，尽可能减少盲区面积。
2、塔吊起重臂位于顶升方向时，塔吊的起重臂、平衡臂等部件边缘到已有、待建结构距离不得小于2米。
3、塔吊初始安装高度尽量使起重臂、平衡臂等可回转部件尽可能能够整周回转而碰不到周围的实体结构。
4、两台起重机之间的最小架设距离应保证处于低位的起重机的臂架端部与另一台起重机的塔身之间至少有2m距离，处于高位起重机的最低位置的部件（吊钩升至最高点或最高位置的平衡重）与低位起重机处于最高位位置之间的垂直距离不得小于3m.
5、该塔吊现场实际定位：
1）、充分考虑以上要求，并根据现场实际、施工需要、塔吊的起重性能等因素，最终确定塔吊的现场定位，塔吊具体布置见附件四（塔吊平面布置图）
2）、塔吊基础具体定位见图附件四（塔吊基础轴线定位图）。
第五章 基础施工
5.1项目部安装前的准备工作：
1、提供现场场地，保留安装作业面，施工现场清理障碍，施工场地开阔平坦，道路必须平整、压实，满足汽车吊的定位及起重臂的拼装。
2、对塔吊基础沙石层进行钎探，根据钎探报告测算地基承载力，保证塔吊处于地基承载力满足塔机基础施工图纸要求。
3、准备相应钢筋及C15、C35砼（见附件五）。
4、施工现场根据三级保护标准配置安装好电源箱。塔吊必须可靠接地，采用扁铁与塔吊预埋件连接引出扁铁和事先预埋好的镀锌钢管用螺栓相连，作为避雷接地。所有电气设备外壳都必须可靠接地，其接地断面不小于25mm²，接地电阻不大于4Ω，主回路与控制回路的绝缘电阻不得小于0.5MΩ。
5、基础预埋时现场测量人员、电焊、气焊要随时准备配合。
5.2塔吊安装队伍安装前准备工作：
1、准备好性能良好的塔吊一台。
2、塔吊基础预埋所需要的预埋角钢、马凳以及定位框、塔吊接地扁铁，镀锌钢管、调整水平度的垫板等。
3、装备好吊装机械、安装工具、辅助设备及技术资料。
4、按塔机说明书及基础设计资料的要求，核对基础施工质量关键部位。检测塔机基础及基础上的预埋地下节的几何位置尺寸误差，应在允许范围内，测定水平误差大小。塔吊安装前基础混凝土应满足设计强度的要求。
5、详细了解安装用的吊车技术状况，技术负责人应向吊车司机交代装塔安装过程及主要部件尺寸、重量、高度，共同商量吊车停放位置，臂杆长度及仰角等主要技术参数。
6、安装负责人招集安装作业人员、吊车机组人员及吊装指挥人员讲座落实安全技术交底措施。
5.3塔吊基础制作
1、本工程实际情况，延塔吊基础外轮廓砌筑240mm砖模，塔吊基坑，尺寸为5.0×5.0×1.25米，必须夯实坑底，并保证塔吊基础地基承载力满足图纸要求.1#塔吊砖模砌筑至地坪以上250mm、2#塔吊砖模砌筑至高出负一层底板200mm。集水坑240砖模砌筑，抹1：2.5砂浆、2.5厚。
L
上层筋
下层筋
地耐力MPa
混凝土m2
重量T
4400
纵横向各24-Φ25
纵横向各24-Φ25
0.17
19.4
46.5
4600
纵横向各24-Φ25
纵横向各24-Φ25
0.14
21.2
50.8
5000
纵横向各24-Φ25
纵横向各24-Φ25
0.11
25
60

2、塔吊垫层，其混凝土强度等级不小于C15，上表面确保平整，水平偏差控制在0.2%以内，垫层强度达到60%以上后，方可进行基础预埋。
3、测量出基础中心线并用墨盒打出，确定好基础中心位置。
4、塔吊安装公司放进塔吊预埋螺栓，预埋螺栓尺寸与定位框尺寸吻合后放进定位框并打进固定销轴，安放基础定位框完毕后，应保证定位框正方形中心与基础中心为一点，调整好基础的平整度，水平度控制在1‰以内。
5、按照塔吊基础布筋图绑扎塔吊基础钢筋，此道工序项目部技术人员必须做好过程控制、施工记录、质量验收。
6、将接地扁铁一边与预埋角钢上事先焊好的螺栓连接，并将另一端与事先插在涂层的钢管焊接好的扁铁用螺栓连接，做好隐蔽验收。
7、浇注强度不小于C35的混凝土，并振捣密实，在此过程中随时监测预埋节的水平度，若有变化，随时进行调整。混凝土浇注时不能从一个方向浇注，以免动摇预埋角钢。
8、进行塔吊基础保养，作好混凝土试块。
9、基础强度达70%以上并经技术、安全部门验收合格后，方能安装塔吊。
10、基础如在地面以下，要做好积水井，便于排除基础内的积水。
第六章 塔吊安装工序
6．1、塔吊安装说明
由于塔吊现放位置离基础较远，首先需要用25吨汽车吊挪动位置，比较重的部件放置离塔吊基础较近的位置，便于安装，塔吊初始安装高度为16.5米,顶升后直接顶到自由高度（32米）,为了满足工程需要，塔吊需要附着一道，具体附着情况，等需要附着前出具体附着方案。
6.2、塔吊安装前的准备工作
（1）准备一台性能良好的塔吊
（2）有关技术资料
A、安装说明书
B、场地安装平面图
C、基础验收记录
D、塔机零部件安装验收表
E、安装作业安全技术交底
（3）工具准备
A. 大锤（16磅） 4把
B.手锤 2把
C.常用工具 1套（开口梅花扳手、钳子、螺丝刀、活头扳手）
D.冲子 1套
E.安全带 4条
F.吊索 1套（钢丝绳2米1根，4米2根，8米1根）
G.铁锤 6把（12磅4把，18磅2把）
H.麻绳 1根（Φ40×50米）
I.撬棍 2把
J.倒链 （1.5吨） 1台
K.卡环 2个
L.安全帽 8顶
M.手套 20付
N、铁丝 1卷
（4）根据现场情况和塔吊放置情况，准备QY40汽车吊一台。
6.3、塔式起重机安装过程
A、把预埋角钢和定位框连接的销轴打出，然后用四根小钢丝绳拴在定位框四角上的四个吊点上，起钩吊出定位框，放在基础旁边，然后吊起第一节架和外套架（上面有一节标准节），吊装时要用四根钢丝绳拴在标准节上，并用钢丝绳把第一节架和外套架连接一下，起钩把套架立起，然后将其下端放在预埋角钢鱼尾板内（注意顶升方向），在连接孔内涂上润滑脂，打上销轴，再将第一节架内的爬梯装好。
B、用汽车吊将个平台吊起（吊起前先把平台销轴穿在平台上），用销轴固定在顶升套架上，注意平台的位置，再用夹板固定好护栏，再将顶升泵站吊到平台上。
C、在地面上将回转平台、电器柜、驾驶室和回转机构一起组装好，用四根钢丝绳分别穿在过渡节与回转连接的销轴中，用汽车吊吊到已安装好的标准节上，用销轴连接好，打销轴之前孔内要涂上润滑脂，并打上立销以及立销开口销。
D、用四根钢丝绳拴好过度节四个角吊点，吊起安装到回转上支撑上，打上销轴以及开口销。
E、将T字头找好吊点（在起重量滑轮前面和主钢丝绳滑轮后面斜撑处为两吊点）吊起安装到过渡节上，打上销轴（打销轴时要有专人扶住并系好安全带），开好开口销。
F、用4根8米(Φ20mm)的钢丝绳，用卡环拴在平衡臂吊点上前面的可用两大卡环，后面的用两小卡环，开动汽车吊，将平衡臂后部抬高，先把平衡臂与T字头下面的销轴打上（打销轴时要有专人扶住并在打之前在孔内涂上润滑脂，并系好安全带，打销轴前要把垫板搭设到T字头上），然后把拉杆销轴打上，开好所有的开口销，然后吊起一块2.9t的配重安放到平衡臂的最后面。
G、在地面上将起重臂第一节和第二节连接在一起（变幅电机右面面朝大臂前方），并把变幅小车安装上，用铁丝固定在变幅电机前面一点，并把维修吊栏上好，选好吊点（15米左右为中心）拴钢丝绳时用卡环往电机方向倾斜点，起钩吊起起重臂，人工转动回转，直至转到便于安装的方向，在孔内涂上润滑脂，打上连接销轴，打销轴时要有人扶住并系好安全带，开好开口销，把链接螺栓紧固到位。
H、在地面上将剩余的大臂按顺序组装好，找好吊点（在36米和44米为两吊点），吊起起重臂，孔内涂上润滑脂，打上与第二节大臂连接销轴，打销轴时要有人扶住并系好安全带，开好开口销，紧固好连接螺栓。56米起重臂安装完成。
I、将剩余的配重安装上（先安装2.9t的配重，然后安装2.9t的，最后安装1.5t的）,至此不再需要汽车吊。
J、连接所有电路，并试运行，确保无误后方可进行下一步工序。
K、安装小车钢丝绳：把固定在变幅机构上的小车后绳拉到大臂根部并经过滑轮和断绳保护器用至少3个“U”型卡固定好（“U”型卡“U”卡主绳），然后把固定变幅机构上的前绳经过每个滑轮拉到大臂前段然后拉回固定到小车上，固定到紧绳器上，解开固定小车的铁丝，用紧绳器拉紧钢丝绳。
L、安装主钢丝绳：下钩放松钢丝绳（要有人在后面看着滚筒上的钢丝绳，一面放松后错乱），然后经过小车上的滑轮和吊钩穿出，把主钢丝绳前端固定楔子用至少4个“U”型卡固定住，最后把主钢丝绳和小车钢丝绳用“U”型卡固定下（“U”型卡“U”卡主绳），固定多余部分要大于5m，走动变幅小车，直至离大臂前端5m时人工拉到前面固定好，小车往后走拉直主钢丝绳，解除“U”型卡。
M、进行试运行，并调试好所有限位。一切正常后加节。
6.3液压顶升方案
A、顶升作业,必须有专人指挥,专人照管电源,专人操作液压系统及专人安装销轴。
B、应进行空缸试动作，检查各管接头是否紧固严密，不准有漏油现象。
C、试动作排除空气，尤其冬季启动时 ，要往复动作数次，待油温上升和控制阀动作灵活再正式启用。并通过试动作检查高低压油路是否连接正常，转动方向是否正确。
D、溢流阀压力调整后不得随意乱动。每次顶升进行测试。
E、只允许在四级风以下进行顶升作业。如在进行顶升过程中，突遇风力大增，须立即停止作业，并打上连接销轴。
F、顶升作业应在白天进行，如特需情况夜间作业时，必须备有充分的照明设备。
G、顶升前必须预先放松电缆线，使放松略大于顶升高度。
H、在顶升过程中发生故障，需停车检查，在排除故障前不得顶升。
G、顶升过程中，必须掌握好平衡臂前后平衡，顶升过程中，紧紧刹住回转制动，严禁旋转及其他作业。
K、顶升过程中保证前后平衡，吊一节标准节配平，一节标准节大约为1.37t，小车跑到大约15米左右配平。
L、每次顶升都应做好顶升准备和收尾检查工作。
M、检查套架是否与塔身标准节连接紧固。
N、顶升完成后，用经纬仪测量塔式起重机垂直度并记录。
第七章 安全规程
1、拆装单位必须具有塔吊拆装专业资质，在塔吊安装前必须指定一名熟悉相应塔吊、经验丰富的工长现场指挥。并在安装塔吊前，察看现场是否具备安装条件。
2、所有参加作业人员都必须遵守现场施工的各项安全规范及本工种安全操作规程。
3、塔吊司机、塔吊拆装人员以及塔吊指挥都必须持有当地市级安监部门签发的特殊工种操作证；工人进入施工现场必须统一着装，佩带齐全的安全防护用品。
4、塔吊安装施工必须在基础经验收合格后进行。
5、采用汽车吊安装塔吊时，汽车吊必须支放牢靠，严禁超载吊装，吊装起重臂、平衡臂等较长部件时必须按照说明书中标明的吊点起吊。
6、保证塔吊塔身的垂直度偏差不超过4‰。
7、保证塔吊接地电阻不得大于 4欧姆。
8、塔吊在自升过程中，要合理分工，必须派专人观察顶升套架滚轮与标准节间距离，派专人负责销轴的连接，派专人负责液压油缸的操作等。
9、塔吊在顶升过程中严禁回转起重臂,并在使用过程中严禁塔吊间及塔吊与建筑物之间发生碰撞。
10、塔身标准节之间及其他部件之间的联接销都必须穿开口销，且开口销开度必须达到30°以上。
11、严禁高空作业时抛接工具、零部件等以免落物伤人；严禁酒后作业。
12、4级风以上严禁塔吊安装作业，4级风以上严禁塔吊顶升施工作业。
13、作业现场必须设置不小于20×20米（以塔吊的回转中心为中心）的安全作业区，非塔吊拆装人员严禁入内。塔吊大臂吊装时，对所影响范围的地方需进行临时封闭，确保安全。
14、设备出入现场，注意避让现场和路上的高压线及通信线路，严格执行《施工现场用电安全管理规定》，防止发生电器火灾或人身伤亡事故。
15、塔吊安装完毕，应遵循《安装质量验收制度》、《塔吊安装后验收和交付使用制度》中要求进行空载实验和满载实验，检查各工作机构、电气控制系统均处于正常工作状态，各安全保护装置齐全、可靠。
16、在塔吊安装时如果发生余震，应立即停止安装，人员应迅速撤离到安全的地方；汽车吊如有在空中悬吊有塔吊构建件，应迅速将塔吊构建放回到地面；确保人、机安全。
17、认真执行安全生产责任制，严格遵守安全操作规程。
18、平衡臂和起重臂的安装必须安排在同一个半天内完成。
19、暑期作业应做好防暑降温工作、不得赤脚、赤膊。
20、本方案未涉及的注意事项按《使用说明书》和有关安全操作规程执行。
第八章 塔吊机使用的安全技术事项
1、司机应在视力、体力等方面符合驾驶基本条件，并取得安监部部门核发的操作证。
2、 塔吊操作必须有专人指挥，司机必须在得到指挥信号后，方可进行 操作，操作前必须呜笛，操作时要精神集中。
3、 司机必须严格按塔机性能表中规定的幅度和起重量进行工作，不许 超载使用。
4、 回转制动器只能在回转停稳时使用，为防止吊臂被风吹动。严禁当作止动刹车。
5、 工作中，吊钩不得着地或搁在物体上，防上卷筒乱绳。使用时发现异常噪音或异常情况，应立即停车检查。紧急情况下，任何人发出停车信号，都应停车。
6、 发现绑挂不牢靠，指挥错误或不安全情况，应立即停止操作，并提出改进意见。
7、 工作中塔机上严禁有人，并不得在工作中进行调整或维修机械等作业，同时严禁闲人走近臂架活动范围以内。
8、 有两台以上塔机工作时，要根据工程特点，注意相互之间的位置，并采用不同标高的方法，以避免塔机起重臂、平衡臂相互碰撞，以及与建筑碰撞。
9、 塔机作业完毕后，回转机构松闸，吊钩升起，小车停在臂架20米左右。
10、作业时要注意路边的高压线，严格遵守《施工现场用电安全管理规定》。
第九章 塔吊安全生产管理网络及职责
总负责人
李松柏
安全技术负责人
杨春满
安装班长
马刚
电工
指挥

其它安装人员

1. 总负责人负责安装全过程中总的组织，安排和协调以及安全总负责。
2. 安全技术负责人负责安装前安全技术交底及安装过程中的检查、监督、安装过程的测试，安装后的试验以及资料的搜集整理。
3. 安装班长具体组织作业人员按安全规程、说明的要求进行安装作业，并注意过程检查，协调指挥。
4. 电工负责塔机电气的安装，调试等。
5. 指挥员在班长的安排下负责吊装的指挥工作。
6. 其他安装人员在班长安排下，按照操作规程及事先对各人的分工协调一致进行工作，并随时注意安全。
安装人员名单：
总负责人：李松柏 技术负责人：杨春满
现场指挥：马刚
安全员、电气负责人：刘丽 马刚
塔机安装工：殷荣义 向兴春 周永福 王刚 杨兵
第十章 安全事故应急救援预案
应急工作流程图
迅速前往出事地点开展救治工作，并电话直接联系项目经理手机
启动应急机制
事故发生后1小时内完成
上报
事故信息
反馈
事故目击人
第一时间报告
离事故突发地最近的项目领导（含专业工长及级别以上的项目任何领导）
通知现场任何一位办公室职员，通报预警信息。（此信息要第一时间通知到项目应急小组所有人及企业高管层）
项目应急小组
组 长：项目经理
副组长：安全总监、项目副经理
组 员：项目总工程师、 机电安装经理
同时拨打外部报警电话
交通：122
急救中心：120
总部高层和工程指挥部
组长：企业总经理
副组长：企业书记
组员：项目经理部、
质量安全保证部、项目管理部
事件处理
决策
应急预案实施、过程修改、事后经验总结、报企业总部和政府部门

建设单位和市区政府
1应急救援工作流程

2应急救援方针与原则
为预防塔吊在发生机械设备事故后,能最大限度的减轻损失并及时有效的作好善后处理工作，特制定本预案。
预案原则：保护人员优先、防止和控制事故扩大优先、保护环境优先。
预案方针：预防为主、常备不懈、统一指挥、高效协调、损失控制、持续改进。
3 应急救援策划
1）危险分析
塔吊在安装、使用、安拆过程中，由于指挥失误或操作不当，容易造成设备倒塌的事故，主要危险分析如下：
a)安装或安拆过程中：螺栓或销轴连接不当或不可靠；操作人员违章操作或指挥人员违章指挥；安装或安拆程序错误；安装或安拆用的汽车吊起重力不足。
b)使用过程中：操作人员违章操作；维护不够或不当；附着不可靠或被破坏。
2）资源分析
成都市119、110救援组织机构；
成都市由120统一管理的各医院救护车。
3）法律法规要求
编制依据：《中华人民共和国安全生产法》、《特种设备安全监察条例》、成都市及高新区有关通知及规定。
4 应急救援小组
1）成立应急救援领导小组
组长
项目经理
副组长
杨春满
副组长
马刚
副组长
刘丽

2）组员
殷荣义 向兴春 周永福 王刚 杨兵
3）成员职责
组长负责向上级部门汇报现场状况以及全局指挥。
组员负责协助项目部保护好现场，协助上级部门调查事故原因。如有人员伤亡，协助有关部门将伤员送往医院及善后。
5 应急救援小组激活时间
事故发生后1小时内，启动应急机制，同时上报广元市质量技术监督局。全天24小时进入应急状态。事后处理报告提交企业总部、业主、政府部门48小时后，应急状态解除。
6 应急救援流程应遵循的原则
1 紧急事故发生后，发现人应立即报警。一旦启动本预案，相关责任人要以处置重大紧急情况为压倒一切的首要任务，绝不能以任何理由推诿拖延。各部门之间、各单位之间必须服从指挥、协调配合，共同做好工作。因工作不到位或玩忽职守造成严重后果的，要追究有关人员的责任。
2 项目在接到报警后，应立即组织自救队伍，按事先制定的应急方案立即进行自救；若事态情况严重，难以控制和处理，应立即在自救的同时向专业救援队伍求救，并密切配合救援队伍。
3 疏通事发现场道路，保证救援工作顺利进行；疏散人群至安全地带。
4 在急救过程中，遇有威胁人身安全情况时，应首先确保人身安全，迅速组织脱离危险区域或场所后，再采取急救措施。
5 截断电源、可燃气体（液体）的输送，防止事态扩大。
6 组长为紧急事务联络员，负责紧急事物的联络工作。
7 紧急事故处理结束后，安全员应填写记录，并召集相关人员研究防止事故再次发生的对策。
7 应急救援响应措施
1）电线起火
在发生火灾时，不能使用室内电梯和外用电梯逃生。 因为室内电梯井会产生“烟囱效应”，外用电梯会发生电源短路情况。最好通过室内楼梯或室外脚手架马道逃生。如果下行楼梯受阻，施工人员可以在某楼层或楼顶部耐心等待救援，打开窗户或划破安全网保持通风，同时用湿布捂住口鼻，挥舞彩色安全帽表明你所处的位置。切忌逃生时在马道上拥挤。
2）人员触电
一旦有人触电，立即切断电源进行急救。对触电昏厥的人员进行人工呼吸，同时拨打120急救。
3）人员伤亡
对由各种创伤和意外事故引起的大量出血，必须迅速止血，再送往医院急救。临时止血方法：用消毒纱布或干净毛巾折叠数层覆盖在伤口上，再用三角巾或绷带加压包扎。
对于外伤骨折：有出血情况，先止血并包扎伤口，再进行骨折固定。
a)上肢骨折：用两块夹板在上肢内外两侧加衬垫后，用三角巾或绷带固定，再用三角巾或绷带悬吊于胸前。
b)下肢骨折：下肢骨折时，伤者仰卧。小腿骨折用两块夹板固定，加衬垫后，在骨折处的两端、膝下、大腿中部分别用绷带固定，外侧打结，脚部用八字型绷带固定，使脚面与小腿成直角；大腿骨折用一块自腋窝到脚跟长的夹板固定在伤肢外侧，夹板加衬垫后，用布条分段固定伤肢。包扎固定好后，迅速送往医院。
8 应急救援预案的终止
事故的危险源得到控制后、消除后，所有人员到场清点，不存在其他危险源后，相关人员全部撤离，由应急救援组长宣布终止应急救援。
9 应急救援演练
工程中标后三个月内，在现场摹拟演练应急事件的处理情况，以后不超过6个月一次的复练、复查，找出不足和存在问题，及时进行修定。由于施工过程中人员流动比较频繁，现场环境变化也比较快，根据工程的进展和人员的变化情况确定。当工程施工发生阶段性变化，或作业人员发生较大变化时，及时进行应急测试。演练检查的主要内容：
1） 事故期间通讯系统能否运作；
2） 人员能否安全撤离；
3） 应急服务机构能否及时参加事故抢救；
4） 是否有效控制事故进一步扩大。
附件一 塔机零部件规格、尺寸、重量
QTZ63（TC5010）塔机部件重量表：

附件二 安装安全技术交底
安全技术交底
编号
QTZ63（TCT5010）塔吊
工程名称
四川省广元监狱民警职工生活基地B区
施工单位
成都市龙西建筑工程有限公司
交底部位
QTZ63（TCT5010）
工种
塔吊安装
安全技术交底内容
一般性交底
1、 参加安装塔吊人员必须持证上岗，熟练掌握拆除规程，禁止违章作业。
2、 进行塔吊安装时时，必须划分作业区，非塔吊安装人员禁止进入作业区。
3、 安装人员在安装作业前，必须熟悉塔吊拆除说明书并严格按照说明书工艺顺序作业。
4、 在进行安装过程中，必须有一名经验丰富者在现场指挥协调，避免配合失误造成伤害。
5、安装人员在拆除过程中要认真谨慎的作业，各种工具必须紧拿稳放，更不得高处抛物，以避免落物伤人。
6、在安装过程中，松动螺栓时要用手抓好，特别是在松螺帽时要抓紧，防止高空落物。
7、进入施工现场必须正确戴好安全帽，在大臂上打螺栓时挂好安全带，穿好防滑鞋。
8、岗位分工明确，确定指挥信号，责任到人，各负其责。
9、在现场设立警戒区域，并挂好警示牌，严禁闲杂人员入内、穿行。
10、检查所用的钢丝绳、卡环、工具，是否安全可靠，严禁卡环内侧向受力。
11、遇有雨、雪、雾及大风（4级及以上）天气，严禁作业。
12、严禁酒后作业、酒后开车，严禁空中抛掷工具、打闹嬉戏。
13、塔式起重机安装人员，应身体健康，并应每年进行一次体检，凡患有高血压、色盲、高度近视、耳背、美尼尔症、癫痫、晕高或严重关节疾病者，不宜从事此项操作。
针对性交底：
1、 参加安装人员必须听从统一指挥，确定安装过程中的统一指挥信号，检查工具的完整性和实用性。
2、 安装第一节架和外套架时要确定两个连接牢固，吊起时要把吊点放在第一节架上，安装顶升平台时销轴要打到位且要把开口销开到位。
3、 安装回转支承及驾驶室、电器柜时要找好吊点，并用四根钢丝绳拴好四个吊点，放回转时要慢，保证四角都进入标准节鱼尾板内，打上销轴后才能拆除钢丝绳。
4、 安装T字头打销轴时要有专人扶住，专人打销轴，并都要系好安全带。空中连接平衡臂时，要注意平衡臂上的搭板要与T字头搭设好后再连接销轴。
5、 空中连接大臂时，要有专人扶住销轴，专人打销轴，并系好安全带，紧固连接螺栓时要达到预紧力。
6、 安装配重时要注意安装顺序，有大到小。
7、 接线完毕后试运行，保证无误后方能进行下一步工序。
8、 固定小车钢丝绳“U”型卡不得少于3个，固定主钢丝绳“U”型卡不得少于4个，卡处要符合规范，间距为绳卡间距不得小于钢丝绳直径的6倍，绳头距离最后一个绳卡的长度不小于140mm，绳卡滑鞍放在钢丝绳工作时受力的一侧，U型螺栓扣在钢丝绳的尾端，不得正反交错设置绳卡；绳卡螺栓要拧紧，以把钢丝绳直径压扁约1/3为限，钢丝绳受力前固定，受力后再度紧固。
9、 整机安装完毕，应进行检验和调整，各机构动作应正确、平稳、无异常，无载荷时，塔身和基础平面的垂直度允许偏差为3‰。
交底人签名

职务

交底时间

接受交底人签名

附件三 顶升安全技术交底
安全技术交底
编号
QTZ63（TCT5010）塔吊
工程名称
四川省广元监狱民警职工生活基地B区
施工单位
成都市龙西建筑工程有限公司
交底部位
QTZ63（TCT5010）
工种
塔吊顶升
安全技术交底内容
一般性交底
1、 参加塔吊顶升人员必须持证上岗，熟练掌握拆除规程，禁止违章作业。
2、 进行塔吊顶升时，必须划分作业区，非塔吊作业人员禁止进入作业区。
3、 顶升人员在顶升作业前，必须熟悉塔吊顶升说明书并严格按照说明书工艺顺序作业。
4、 在进行顶升过程中，必须有一名经验丰富者在现场指挥协调，避免配合失误造成伤害。
5、顶升人员在拆除过程中要认真谨慎的作业，各种工具必须紧拿稳放，更不得高处抛物，以避免落物伤人。
6、在顶升过程中，打销轴时要先扶住，然后才能去打销轴，防止掉落。
7、进入施工现场必须正确戴好安全帽，
8、岗位分工明确，确定指挥信号，责任到人，各负其责。
9、在现场设立警戒区域，并挂好警示牌，严禁闲杂人员入内、穿行。
10、检查所用的钢丝绳、卡环、工具，是否安全可靠，严禁卡环内侧向受力。
11、遇有雨、雪、雾及大风（4级及以上）天气，严禁作业。
12、严禁酒后作业、酒后开车，严禁空中抛掷工具、打闹嬉戏。
13、塔式起重机顶升人员，应身体健康，并应每年进行一次体检，凡患有高血压、色盲、高度近视、耳背、美尼尔症、癫痫、晕高或严重关节疾病者，不宜从事此项操作。
针对性交底：
1、、顶升前各工种和指挥人员必须互相通气协调，确定工作中所应用的统一指挥信号，检查工具的完整性和使用性；
2、顶升前检查吊标准节用的钢丝绳是否完好以及卡环的完整性。
3、提前把电缆线放足够长，防止顶升时把电缆线拉坏。
4、顶升前对泵站和顶升液压系统全面检查。
5、提前把超高和变幅后限位短接，司机在开动时要注意。
6、打销轴时要有专人扶住，防止高空坠物，销轴要打到位，且要把立销插上，开上开口销。
7、顶升过程中，扶爬靴人员要把保险放到规定位置，并要系好安全带。
8、顶升时吊一节标准节作为配平物品，小车跑到大约15米。
9、回转离开标准节鱼尾板时要观看回转的偏离方向，检查塔吊是否配平。
10、顶升完毕后要把电缆线收到塔吊上面，中间并用软线和木方固定好，防止垂直受力过大。
11、严禁转动大臂，确保塔吊平衡。
交底人签名

职务

交底时间

接受交底人签名

塔式起重机安拆安全协议书
甲方：成都市龙西建筑工程有限公司
乙方：四川恒定建筑机械安装工程有限公司
工程名称：广元监狱民警职工生活基地B区6#楼工程
工程地址：广元市利州区雪峰街道办事处
为了贯彻执行“安全第一，预防为主”的安全方针，保证施工工程顺利进行，经甲乙丙双方协商，签定安全协议书。
一、施工安全目标
杜绝重大事故发生，死亡率为零，无重伤事故。
二、施工安全责任
甲方全权委托乙方进行塔式起重机的施工作业，并支付有偿报酬。乙方必须尊守国家有关施工安全的法律，法规与规定，尊守甲方各项施工安全管理制度，加强管理，确保施工安全，并接受建设行业主管部门，甲方的监督，及时消除安全隐患，确保安全。
三、施工安全技术措施
1、丙方与乙方做好新工种的安全教育。对安拆工序操作班组做好全面，具体，有针对性的安全技术交底，交底与被交底双方进行签字手续 。
2、乙方必须尊守“安全生产六大纪律”，执行“十项安全技术措施”严格遵守“施工现场十不准”的规定。
3、丙方制定健全的施工现场安全管理制度，保证上班前对工人进行施工操作和作业环境的班前安全交底。
4、乙方服从甲方安全管理，听从指挥，进入现场必须戴好安全帽，扣好安全带，穿胶鞋。2米以上作业系好安全带。正确使用个人劳保用品。
5、甲方机械设备防护设施齐全，施工用电做到三级保护，达到一机一闸一保，动力有接地，保证漏电保护器有效工作。
6、甲方施工用电线路，配电箱必须符合规范，满足安全生产，文明施工要求。
7、乙方施工现场按甲方的要求进行文明施工，施工道路畅通无阻，材料按要求堆放，做好落手清工作，保持现场整洁有序。
8、甲方现场防火设备齐全有效，非吸烟区域严禁吸烟，保证施工期间不发生火灾事故。
四、三
