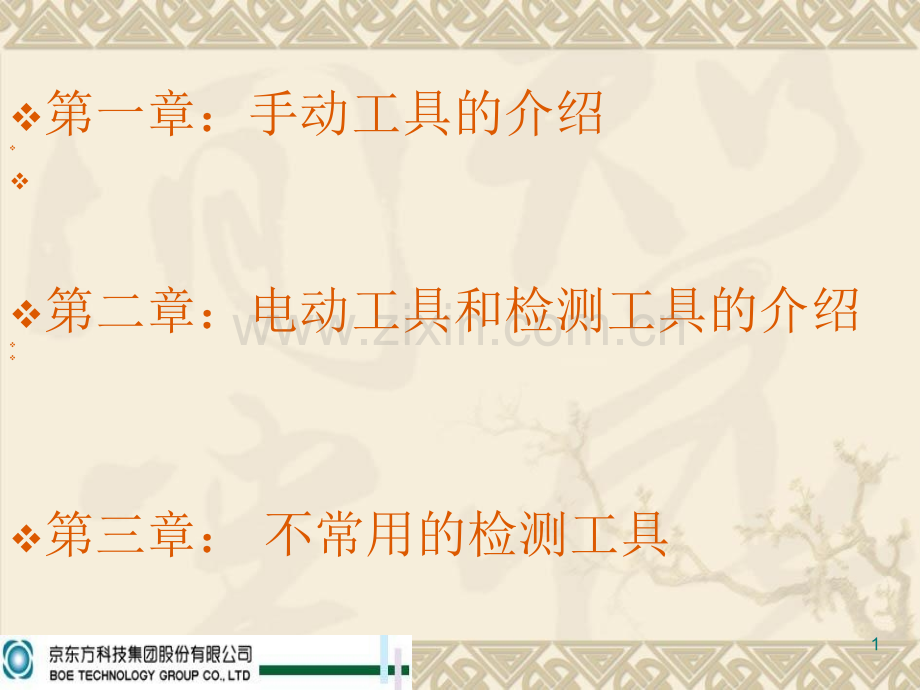

1v第一章：手动工具的介绍vvv第二章：电动工具和检测工具的介绍vvv第三章：不常用的检测工具2一、常见工具的分类：常见工具基本分为手动工具、电动工具、和检测工具三类。1：手动工具的定义：用手握持，以人力或以人控制的其他动力作用于物体的小型工具。用于手工切削和辅助装修的，我们统称为手动工具。一般这类工具均带有手柄，便于携带。2：电动工具的定义：以小功率电动机或电磁铁为动力，通过传动机构驱动工作头的一种机械化工具。用手握持操作，我们统称电动工具。3：检测工具的定义：能够正确选用测量器具和正确测量方法，以对物件进行尺寸型位和误差进行检测，并能根据数据进行处理和判断是否符合要求的，我们统称为检测工具。3第一章：手动工具介绍常见的手工工具有锤子、锉子、钳子、改锥、扳手和金刚石等。常见的套装手动工具图4 第一节：锤子第一节：锤子用于敲击或锤打物体的手工工具。由锤头和握持手柄两部分组成 锤类：锤类：1）锤的材质有：钢、铜、铅、塑料、木头、橡胶等。结构有实心锤、锤击面可换式。实心锤头使用最广。锤击面可换式锤头的两个敲击面可卸可换，可以换配各种材质和硬度的锤击面，故敲击范围很大。钢锤的一端或两端的锤击面均经过充分的热处理,具有很强的坚硬性;中件部分一般不经热处理,具有良好的弹韧性,在锤击过程中能起缓冲作用以防止锤头爆裂。锤头的中心处开有孔洞，以便安装手柄。2）手柄：有木柄、钢柄和以玻璃纤维制作的塑料柄等。木柄多用胡桃木、槐木等硬质木材制成，弹韧性好，但易受气候影响，伸缩性大，逐渐为后两种材质的锤柄所取代。锤的使用极为普遍，形式、规格很多。常见的有圆头锤、羊角锤、斩口锤等。5圆头锤圆头锤：又称奶子锤。是冷加工时使用最广的一种手锤。它的一端呈圆球状，通用来敲击铆钉；另一端为圆柱平面，用于一般锤击。羊角锤羊角锤：木工专用的手锤。除用于敲击普遍的铁钉，还可通过另一端的羊角状双爪卡紧并起拔铁钉，或撬裂、拆毁木制构件。斩口锤斩口锤：主要用于敲击凹凸不平、薄而宽的金属工件，使之表面平整。其斩口还用以敲制翻边或使金属薄件作纵向或横向的延伸。6第二节锉：条形，用于锉光工件的手工工具。用于对金属、木料、皮革等表层做微量加工。锉刀的应用很早，已发现的最古老的锉刀是公元前1500年左右埃及的青铜制锉刀。现代的锉刀一般采用碳素钢经锻造、退火、磨削、剁齿和淬火等工序加工而成。锉刀用的是t12钢，经表面淬火后硬度达6264。1：锉刀的品种：按用途分有：普通钳工锉，用于一般的锉削加工；木锉，用于锉削木材、皮革等软质材料；整形锉（什锦锉），用于锉削小而精细的金属零件。锉刀按剖面形状分有扁锉（平锉）、方锉、半圆锉、圆锉、三角锉、菱形锉和刀形锉等（见图）。平锉用来锉平面、外圆面；方锉用来锉方孔、长方孔和窄平面；三角锉用来锉内角、三角孔和平面；半圆锉用来锉凹弧面和平面；圆锉用来锉圆孔、半径较小的凹弧面和椭圆面。常见的三种锉7：锉刀按锉纹形式分单纹锉和双纹锉两种。单纹锉的刀齿对轴线倾斜成一个角度，适于加工软质的有色金属;双纹锉刀的主、副锉纹交叉排列，用于加工钢铁和有色金属。它能把宽的锉屑分成许多小段，使锉削比较轻快。锉刀按每10毫米长度内主锉纹条数分为号，其中号为粗齿锉，号为中齿锉，号为细齿锉，号和号为油光锉，分别用于粗加工和精加工。金刚石锉刀没有锉纹，只是在锉刀表面电镀一层金刚石粉，82：为了延长锉刀的使用寿命必须遵守下列规则v为了延长锉刀的使用寿命，必须遵守下列规则：v1不准用新锉刀挫硬金属。v2不准用锉刀挫淬火材料。v3有硬皮或粘砂的锻件和铸件，须在砂轮机上将其v磨掉后，才可用半锋利的锉刀锉削。v4新锉刀先使用一面，当该面磨钝后，再用另一v面。v5锉削时，要经常用钢丝刷清除锉齿上的切屑。v6锉刀不可重叠或者和其他工具堆放在一起。v7使用锉刀时不宜速度过快，否则容易过早磨损。v8锉刀要避免沾水、沾油或其他脏物。v9细锉刀不允许锉软金属。9第三节钳子钳子是一种用于夹持、固定加工工件或者扭转、弯曲、剪断金属 丝线的手工工具。钳子的外形呈V形，通常包括手柄，钳腮和钳嘴三个部分的器具。v钳子的种类：（1）钢丝钳钢丝钳：钢丝钳是一种钢丝钳是一种夹钳夹钳和和剪切剪切工具、其外工具、其外形如右图形如右图。v（2）鲤鱼钳：用途：用于加持扁形或圆柱形金属零件，其特点是钳口的开口宽度有两档调节位置，可以夹持尺寸较大的零件，刃口可用于切断金属丝（3）尖嘴钳：尖嘴钳又叫修口钳，主要用来剪切线径较细的单股与多股线，以及给单股导线接头弯圈、剥塑料绝缘层等。4）卡簧钳：卡簧钳有孔用和轴用两种，都是用来把卡在孔间或者轴上的用来防止机件轴向串动的定位卡簧取出或者安装时使用的专用工具。10v（5）大力钳：主要用于夹持零件进行铆接,焊接,磨削等加工.。v（6）剥线钳：用来拧紧或拧松电线管上的束节v或管螺母，使用方法与活动扳手相同。v（7）管子钳：用途：用于紧固或拆卸各种管子、管路附件或圆形零件。为管路安装和修理常用工具。其嵌体可锻铸制造外。另有铝合金制造，其特点是重量轻，使用轻便，不易生锈。112：钳子的使用方法：v一般情况下，钳子的强度有限，所以不能够用它操作一般手的力量所达不到的工作。v一般的克丝钳有三个刃口，只能够用来剪断铁丝不能够用来剪断钢丝。v钳柄只能用手握，不能用其他方法加力（如用锤子打、用台虎钳夹等）。123：钳子的保养注意事项：1 1）莫把钳柄当钳头）莫把钳柄当钳头。v2 2）切勿把钳子当锤子使，不可混用。）切勿把钳子当锤子使，不可混用。v3)3)使用时应擦净钳子上的油污，以免工作时滑脱。使用时应擦净钳子上的油污，以免工作时滑脱。v4)4)弯断或扭弯小的工作物时，应先将其夹牢。弯断或扭弯小的工作物时，应先将其夹牢。v5)5)不可用钳子夹持过热的物件，以免损坏或退火。不可用钳子夹持过热的物件，以免损坏或退火。v6)6)不可用钳子剪切双股带电电线，会造成短路。不可用钳子剪切双股带电电线，会造成短路。v7)7)不能用钳子代替扳手松紧螺栓螺母，以免损坏不能用钳子代替扳手松紧螺栓螺母，以免损坏 v 其棱角和平面。其棱角和平面。13第四节：改锥：改锥定义：一种用来拧螺钉以迫使其就位的工具,又叫螺丝刀,通常有一个一字形头,和一十字头，可插入螺丝钉头的槽缝内用改螺丝钉拧紧。改锥的材质一般为碳素钢和合金钢。原理：改锥的原理是轮轴和杠杆。改锥把手要比头粗得多，这就会造成人手的力矩比较大，利于转动、拧紧螺丝。常用的绝缘改锥14改锥分类：常见的除去一字和十字改锥还有六角螺丝刀，包括内六角和外六角两种。它的材质有：批杆使用S-2合金钢、铬钼钢、铬钒钢和碳钢；手柄使用木质、塑料和橡塑。v1:从其结构形状来说，从其结构形状来说，通常有以下几种通常有以下几种：v1)、直形。这是最常见的一种。头部型号有一字，十字，米字，T型v（梅花型），H型（六角），等v2)、L形。多见于六角螺丝刀，利用其较长的杆来增大力矩，从而更v省力。v3)、T形。汽修行业应用较多。v 注：螺丝刀的别称：注：螺丝刀的别称：北方（如北京、天津等）的说法叫改锥。广东省管螺丝刀叫螺丝批。南方有的地方叫起子。152：螺丝刀型号划分：（1）照规格和型号有多种,行业里面,基本上都是根据批头来说的.（2）.一字螺丝刀的型号表示为刀头宽度*刀杆。例如275mm，则表示刀头宽度为2mm，杆长为75mm（非全长）。（3）.十字螺丝刀的型号表示为刀头大小*刀杆。例如275mm，则表示刀头为2号，金属杆长为75mm（非全长）。有些厂家以PH2来表示2，实际为一样的。您可以以刀杆的粗细来大致估计刀头的大小，不过工业上是以刀头大小来区分的。型号为0、1、2、3对应的金属杆粗细大致为3.0mm、5.0mm、6.0mm、8.0mm。16第五节、扳手：原理：利用杠杆原理拧转螺栓、螺钉、螺母和其他螺纹紧持螺栓或螺母的开口或套孔固件的手工工具。v一、扳手的类别：v.呆扳手:一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓又称叉扳手。v.梅花扳手:两端具有带六角孔或十二角孔的工作端，适用于工作空间狭小，不能使用普通扳手的场合。v.两用扳手:一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。v又叫棘轮扳手。174.活扳手:开口宽度可在一定尺寸范围内进行调节,能拧转不同规格的螺栓或螺母。5.套筒扳手:它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用于拧转地位十分狭小或很深处的螺栓或螺母。6.内六角扳手:成形的六角棒状扳手，专用于拧转内六角螺钉。内六角扳手的型号是按照六方的对边尺寸来说的，螺栓的尺寸有国家标准。v用途：专供紧固或拆卸机床、车辆、机械设备上的圆螺母用。18第二章、常见电动、检测工具的介绍第一节：电动工具的分类1：电动工具按电气保护的方式分为三类：v类工具：即为普通型电动工具，其额定电压超过50伏，工具在防止触电的保护方面不仅依靠基本绝缘，而且包含一个附加的安全措施；他的插头为三脚插头。vII类工具：即安全电压工具。其额定电压不超过50V，在防止触电的保护依靠由安全电压供电和在工具内部不会产生比安全电压高的电压。vIII类工具：即绝缘结构全部为双重绝缘结构的电动工具。其规定电压超过50V，不允许设置接地装置，一般都为绝缘外壳。19一、常见的电动工具：常见的电动工具有手电钻、角磨机、砂轮机、台转、测温枪、电流表、等。手电钻角磨机砂轮机台转测温枪万用表20游标卡尺千分尺百分表磁力表211：手电转的介绍和使用v（1）手电钻：手电钻就是以交流电源或直流电池为动力的钻孔工具，是手持式电动工具的一种。v手电钻是电动工具行业销量最大的产品，广泛用于建筑、装修、家具等等行业，用于在物件上开孔或洞穿物体，有的行业之也称为电锤。v（2）手电钻的主要构成：钻夹头、输出轴、齿轮、转子、定子、机壳、开关和电缆线。v（3）手电钻应用于：金属材料、木材、塑料等钻孔的工具。当装有正反转开关和电子调速装置后，可用来作电螺丝刀。v（4）手电钻：有的型号配有充电电池，可在一定时间内，在无外接电源的情况下正常工作。v（5）特殊型号：直角电钻-适合在狭窄工作空间使用。（电钻机头与机身呈90度，所需工作空间减小。）22v附件附件：不同材料所需不同钻头：不同材料所需不同钻头v开孔器-适用在铁质和木质材料上开孔。v木钻头-专门用于打木质材料。带一个定位杆，可精确定位。v玻璃钻头-适用在玻璃上打孔。v麻花钻头-最适用于打铁、铝合金等材料。也可用于打木质材料，但定位不准确，易打歪。v注意事项：注意事项：v不可以用来钻水泥和砖墙。否则，极易造成电机过载，烧毁电机。关键v在于电机内缺少冲击机构，承力小。232、常见的型号解释：v型号解析：型号解析：v常见型号GBM13,GBM13REv型号解析：GBM:手电钻，13：在钢材v上最大钻孔直径13mm，R:正反转，E：电子调速。24v3、接线手电钻使用注意事项：v1、使用前检查手电钻接地线、电源线，核对电压相符并通电空转检v查，确定正常方可使用。v2、实际用前不准带手套，应该带绝缘手套和绝缘鞋，必须时应垫绝缘v垫。v3、操作时严禁将身体直接压在上面。v4、操作时发现严重打火及怪声、异味、冒烟等应停止使用。v5、装卸钻头应在电钻完全停止时进行，不准用锤和其他器件敲打夹钻v帽，以防止被敲打损坏。v6、移动手电钻的时候应段电在移动。v7、本规定使用于手枪电钻和手持电钻。254、不同型号的手电钻的说明v1、J1Z-FF-6AJ1Z-FF-6A(手电钻)额定电压RatedVoltage(V)220额定频率RatedFrequency（Hz）50额定输入功率RatedPowerInput（W）230空载转速NoLoadSpeed（r/min)4500最大钻孔直径Max.DrillingCapacity钢材Steel（mm）6.5木材Wood（mm）9净重NetWeight（Kg）0.926v2、J1Z-FF-10A(手电钻)vJ1Z-FF-10A(手电钻)额定电压RatedVoltage(V)220额定频率RatedFrequency（Hz）50额定输入功率RatedPowerInput（W）300空载转速NoLoadSpeed（r/min)02500最大钻孔直径Max.DrillingCapacity钢材Steel（mm）10木材Wood（mm）18净重NetWeight（Kg）1.127v3、J1Z-FF02-10A(手电钻)vJ1Z-FF02-10A(手电钻)额定电压RatedVoltage(V)220额定频率RatedFrequency（Hz）50额定输入功率RatedPowerInput（W）430空载转速NoLoadSpeed（r/min)1200最大钻孔直径Max.DrillingCapacity钢材Steel（mm）10木材Wood（mm）2028v4、J1Z-FF03-10A(手电钻)额定电压RatedVoltage(V)220额定频率RatedFrequency（Hz）50额定输入功率RatedPowerInput（W）300空载转速NoLoadSpeed（r/min)2500最大钻孔直径Max.DrillingCapacity钢材Steel（mm）10木材Wood（mm）18净重NetWeight（Kg）1.1295、手式充电钻v电池电压:7.2V额定速率:0-600rpm夹头：0.8-10mm钻孔能力：钢材10mm铝材12mm木材15mm木螺丝4.535mm机械螺丝6mm最大扭距13N.m重量1.25kg电池类型Ni-Cd电池容量1.5Ah充电时间60min充电v电压范围:100V-250Vv充电器型号:JXC241630各部位的介绍31第二节：角向磨光机的介绍v目录目录v电动电动角向磨光机原理原理v角向磨光机操作规程角向磨光机操作规程v小型角向磨光机的维护和保养小型角向磨光机的维护和保养电刷(碳刷)起什么作用？角向磨光机漏电如何修理？故障-原因-排除方法v角向磨光机具体是用在什么地方的？角向磨光机具体是用在什么地方的？321、电动角向磨光机原理、电动角向磨光机原理v一、电动角磨机原理一、电动角磨机原理：v电动角向磨光机又称角磨机、就是利用高速旋转的薄片砂轮以及橡胶砂轮、钢丝轮等对金属构件进行磨削、切削、除锈、磨光加工。角磨机适合用来切割、研磨及刷磨金属与石材，作业时不可使用水。切割石材时必须使用引导板。针对配备了电子控制装置的机型，如果在此类机器上安装合适的附件，也可以进行研磨及抛光作业。332：角向磨光机安全操作规程：角向磨光机安全操作规程v角磨机操作规程角磨机操作规程：v角磨机是用于玻璃钢切削和打磨的一种磨具。轻便型多用角磨机，适合去毛刺及打磨。具体品牌和型号的角磨机各有不同，请在操作前务必查看说明书。以下操作方法以博世GWS580为例：v1、带保护眼罩。v2、打开开关之后，要等待砂轮转动稳定后才能工作。v3、长头发职工一定要先把头发扎起。v4、切割方向不能向着人。v5、连续工作半小时后要停十五分钟。v6、不能用手捉住小零件对角磨机进行加工.v7、工作完成后自觉清洁工作环境.343、正确操作角磨机前注意事项v1、使用前一定要检查角磨机是否有防护罩，防护罩是否稳固，以及角磨机的磨片安装稳固。v2、严禁使用已有残缺的砂轮片，切割时应防止火星四溅，防止溅到他人，并远离易燃易爆物品。v3、要带保护眼罩，穿好合适的工作服，不可穿过于宽松的工作服，更不要戴首饰或留长发，严禁戴手套及袖口不扣而操作。v4、角磨机刚打开时会有较大摆动，要用力握稳。35v5、用角磨机切割或打磨时要稳握角磨机手把均匀用力。v6、出现有不正常声音，或过大振动或漏电，应立刻停止检查；维修或更换配件前必须先切断电源，并等锯片完全停止。v7、角磨机的碳刷为消耗品，使用一段时间后要注意更换。更换时注意让其接触良好。v8、停电、休息或离开工作场地时，应立即切断电源。v9、工作完成后自觉清洁工作环境。364：小型角磨机的维护和保养小型角磨机的维护和保养v小型角磨机的维护和保养小型角磨机的维护和保养v小型角磨机是我们日常生活中经常使用的电动工具，但是平时忽略了角磨机的保养，所以在这提请大家在使用的过程中也是需要保养的。v1、经常检查电源线联接是否牢固，插头是否松动，开关动作是否灵活可靠。v2、检查电刷是否磨损过短，要及时更换电刷，以防因电刷接触不良而形成火花过大或烧毁电枢。v3、注意检查工具的进、出风口不可堵塞，并清除工具任何部位的油污与灰尘。v4、应及时添加润滑脂。v5、工具发生故障，请送本公司或指定的维修处检修。375、电刷、电刷(碳刷碳刷)起什么作用？起什么作用？v电刷电刷(碳刷碳刷)起什么作用？起什么作用？v电刷可以用于直流电机或交流换向器电机。比如通用电动工具上，象手电钻和角磨机上，皆用到它。他是用来和换向器配合来实现电机电流换向的，电刷是电机（除鼠笼式电动机外）传导电流的滑动接触体。在直流电机中，它还担负着对电枢绕组中感应的交变电动势，进行换向（整流）的任务。实践证明：电机运行的可靠性，在很大程度上决定于电刷的性能角向磨光机386：磨机漏电如何修理？：磨机漏电如何修理？v磨机漏电如何修理？磨机漏电如何修理？v导致角磨机漏电故障常见有：定子漏电、转子漏电、电刷座漏电（金属外壳的角磨机）及内部导线破损。v1）拆除电刷，可判断定子、电刷座及内部导线有否漏电。v2）断开定子与电刷座的连接线，可判断电刷座有否漏电。v3）独立测量转子有否漏电。v首先拆开检察接线线皮有没破损，用万用表对机壳可以检测出来，然后起出转子再测量，可以测出是转子漏电还是定子漏电，转子漏电只能是更换了，定子漏电看看是不是碳刷粉和其它杂物积到太多而漏电，清理干净再测量，还是漏电就是定子绕组绝缘不好了，看看是不是绕组接壳或是潮湿所至，不是的话只能重绕了。397：故障：故障-原因原因-排除方法排除方法v故障故障-原因原因-排除方法排除方法vA-接电后电机不运转v1、电源断了v修复电源B-接电后有异声且不旋转或v转得很慢v2、接头松落v检查所有接头v3、开关接触不良或不动作v修理或更换开关v4、电刷与换向器表面不接触v更换碳刷vB-接电后有异声且不旋转或转得很慢v1、开关触点烧坏v修理或更换开关v2、机械部位卡住v检查机械部位40vC-换向器上产生环火或较大火花v1、电源短路v修复电枢v2、电刷和换向器接触不良v更换碳刷v3、换向器表面不光洁v清除杂物，使换向器表面光洁vD-工作中旋转慢且异声v1、磨片损坏v更换磨片v2、磨片碰到钢筋v重新选择作业点418：角磨机具体是用在什么地方的？：角磨机具体是用在什么地方的？v角磨机具体是用在什么地方的：角磨机具体是用在什么地方的：v用处很多，木工、瓦工、电焊工都常用到。v安装上木工锯片就是一台灵巧的手提木工电锯，简单的木工活都能应付，不少安装地板的师傅都用它。v安装上砂轮片就是一台小型手提砂轮切割机，可切削打磨小型的金属部件，搞金属加工的如做不锈钢防盗窗、灯箱制作的都少不了它。v最离不开它的还是搞石材加工安装的，可安装云石切割片、抛光片、羊毛轮等一系列，切割、打磨、抛光全要靠它！429、角向磨光机角向磨光机角向磨光机三试图4310、使用角磨机打磨存在如下缺点：使用角磨机打磨存在如下缺点：v 1、施工中操作工人需采取下蹲式工作，劳动强度、施工中操作工人需采取下蹲式工作，劳动强度大，工作效率低。大，工作效率低。v2、由于角磨机施工过程中很难连接吸尘设备，因、由于角磨机施工过程中很难连接吸尘设备，因而在施工过程中灰尘大，污染环境，有损工人的健康。而在施工过程中灰尘大，污染环境，有损工人的健康。v3、同时由于角磨机使用其串激式电机，负荷能力、同时由于角磨机使用其串激式电机，负荷能力较差，在磨削时往往不能承受与地面接触的压力，造较差，在磨削时往往不能承受与地面接触的压力，造成电流过大，电机极易损坏。成电流过大，电机极易损坏。v4、人工操作角磨机磨削地面时往往磨片与地面是、人工操作角磨机磨削地面时往往磨片与地面是局部接触，磨片受力不均，因而损坏很快，砂盘磨片局部接触，磨片受力不均，因而损坏很快，砂盘磨片的消耗量很大的消耗量很大4411、角磨片简介：v1、角磨片：是用特殊纤维织物作增强材料的一种树脂磨具。角磨片具有较高抗拉伸、抗冲击和抗弯强度，角磨片广泛用于各种金属及非金属材料的磨削、除锈，即迅速又经济45v2、适用范围：角磨片是用以磨削、研磨和抛光的工具。大部分的磨具是用磨料加上结合剂制成的人造磨具，也有用天然矿岩直接加工成的天然磨具。磨具除在机械制造和其他金属加工工业中被广泛采用外，还用于粮食加工、造纸工业和陶瓷、玻璃、石材、塑料、橡胶、木材等非金属材料的加工。46第三节：砂轮机的简介v1：砂轮机的定义：用磨料和结合剂混合经压坯、干燥、焙烧而制成的，疏松的盘状、轮状等各种形状的磨具。v砂轮机是用砂轮机是用磨料磨料和结合剂树脂等制成的中央和结合剂树脂等制成的中央有通孔的圆形固结磨具。砂轮是磨具中用量有通孔的圆形固结磨具。砂轮是磨具中用量最大、使用面最广的一种，使用时高速旋转，最大、使用面最广的一种，使用时高速旋转，可对金属或可对金属或非金属非金属工件的外圆、内圆、平面工件的外圆、内圆、平面和各种型面等进行粗磨、半精磨和精磨以及和各种型面等进行粗磨、半精磨和精磨以及开槽和切断等。开槽和切断等。472：砂轮机的概况：砂轮机的概况v砂轮是磨削加工中最主要的一类磨具。砂轮是在磨料中加入结合剂，经压坯、干燥和焙烧而制成的多孔体。由于磨料、结合剂及制造工艺不同，砂轮的特性差别很大，因此对磨削的加工质量、生产率和经济性有着重要影响。砂轮的特性主要是由磨料、力度、结合剂、硬度、组织、形状和尺寸等因素决定。常用砂轮规格示意图483、砂轮机的构造、砂轮机的构造v其主要是由基座、砂轮、电动机或其他动力源、托架、防护罩和给水器等所组成，砂轮是设置于基座的顶面，基座内部具有供容置动力源的空间，动力源传动一减速器，减速器具有穿出基座顶面的传动轴供固砂轮。整体传动机构十分精简完善，使研磨的过程更加方便顺畅及提高整体砂轮机的研磨效能的功效。494、砂轮机使用的安全操作规程、砂轮机使用的安全操作规程v1）砂轮机的旋转方向要正确，只能使磨屑向下飞离砂轮。v2）砂轮机启动后，应在砂轮机旋转平稳后再进行磨削。若砂轮机跳动明显，应及时停机修整。v3）砂轮机托架和砂轮之间应保持3mm的距离，以防工件扎入造成事故。v4）磨削时应站在砂轮机的侧面，且用力不宜过大。v5）根据砂轮使用的说明书，选择与砂轮机主轴转数相符合的砂轮。v6）新领的砂轮要有出厂合格证，或检查试验标志。安装前如发现砂轮的质量、硬度、粒度和外观有裂缝等缺陷时，不能使用。v7）安装砂轮时，砂轮的内孔与主轴配合的间隙不宜太紧，应按松动配合的技术要求，一般控制在0.050.10毫米之间。v8）砂轮两面要装有法兰盘，其直径不得少于砂轮直径的三分之一，砂轮与法兰盘之间应垫好衬垫。v9）拧紧螺帽时，要用专用的板手，不能拧得太紧，严禁用硬的东西锤敲，防止砂轮受击碎裂。50v10）砂轮装好后，要装防护罩，挡板和托架。挡板和托架与砂轮之间的间隙，应保持在1?/FONT3毫米内，并要略低于砂轮的中心。v11）新装砂轮启动时，不要过急，先点动检查，经过v5?/FONT10分钟试转后，才能使用。12）初磨时不能用力过猛，以免砂轮受力不均而发生事故。v13）禁止磨削紫铜、铅、木头等东西，以防砂轮嵌塞。v14）磨刀时，人应站在砂轮机的侧面，不准两人同时在一块砂轮上磨刀。v15）磨刀时间较长的刀具，应及时进行冷却，防止烫手。v16）经常修整砂轮表面的平衡度，保持良好的状态。v17）磨刀人员应戴好防护眼镜。v18）吸尘机必须完好有效，如发现故障，应及时修复，否应停止磨刀。515：砂轮的分类：砂轮的分类v（1）按形状可分为平形砂轮、斜边砂轮、筒形砂轮、杯形砂轮、碟形砂轮等；按结合剂可分为陶瓷砂轮、树脂砂轮、橡胶砂轮、金属砂轮等。砂轮的特性参数主要有磨料、粘度、硬度、结合剂、形状、尺寸等。v（2）由于砂轮通常在高速下工作，因而使用前应进行回转试验（保证砂轮在最高工作转速下，不会破裂）和静平衡试验（防止工作时引起机床振动）。砂轮在工作一段时间后，应进行修整以恢复磨削性能和正确的几何形状。526：砂轮的属性砂轮的属性v（1）砂轮是用磨料和结合剂等制成的中央有通孔的圆形固结磨具。v（2）砂轮的特性由磨料、粒度、硬度、结合剂、形状及尺寸等因素来决定，现分别介绍如下。537、注意事项注意事项v砂轮的使用有一定的危险性。为了大家的安全，下边列出使用中的注意事项：v砂轮机是机械工厂最常用的机器设备之一，它的安装是否合理，是否符合安全要求；它的使用方法是否正确，是否符合安全操作规程。这些问题都直接关系到每一位职工的人身安全，因此在实际的使用中必须引起我们足够的重视。54（1）安装过程中的注意事项安装过程中的注意事项v1）定位问题：砂轮机安装在什么位置，是我们安装过程中首先要考虑的问题，只有选定了合理又合适的位置，我们才能进行其它的工作。砂轮机禁止安装在正对着附近设备及操作人员或经常有人过往的地方，一般较大的车间应设置专用的砂轮机房。如果确因厂房地形的限制不能设置专用的砂轮机房，应在砂轮机正面装设不低于1.8m高度的防护档板，并且档板要求牢固有效。v2）平衡问题：砂轮的不平衡主要是由砂轮的制造和安装不准确，使砂轮重心与回转轴不重合而引起的。不平衡造成的危害主要表现在两个方面，一方面在砂轮高速旋转时，引起振动，易造成工件表面产生多角形振痕；另一方面，不平衡加速了主轴的振动和轴承的磨损，严重时会造成砂轮的破裂，甚至造成事故。因此，要求直很大大于或等于200mm的砂办公楼装上卡盘后应先进行静平衡，砂轮在经过整形修整后或在工作中发现不平衡时，应重复进行静平衡。v3）防护问题：防护罩是砂轮机最主要的防护装置，其作用是：当砂轮在工作中因故破坏时，能够有效地罩住砂轮碎片，保证人员的安全。砂轮防护罩的形状有圆形和方形两种，其最大开口角度不允许超过90；防护罩的材料为抗拉强度不低于415N/mm2的钢。更换新砂轮时，防护罩的安装要牢固可靠，并且防护罩不得随意拆卸或丢弃不用。55v（4）匹配问题：匹配问题主要是指卡盘与砂轮的安装配套问题。按标准要求，砂轮卡盘直径不得小于被安装砂办公楼直径的1/3，且相应规定砂轮磨损到直径比卡盘直径大10mm时应更换新砂轮。这样就存在一个卡盘和砂轮的匹配问题，否则会出现这样的情况，“大马拉小车”造成设备和材料的浪费；“小马拉大车”又不符合安全要求，易造成人身事故。因此，卡盘与砂轮的合理匹配，一方面可以节约设备，切约材料；另一方面又符合安全操作要求。v（5）托架问题：托架是砂轮机常用的附件之一，按规定砂轮直径在150mm以上的砂轮机必须设置可调托架。砂轮与托架之间的距离应小于被磨工件最小外形尽寸的1/2，但最大不应超过3mm。v（6）质地问题：在使用过程中，如果发现砂轮局部出现裂纹，应立即停止使用，重新更换新的砂轮，以免造成砂轮破碎伤人事故。56第四节、钻床v1定义：定义：主要用钻头在工件上加工孔的机床。v 钻床指主要用钻床指主要用钻头钻头在工在工件上加工孔的件上加工孔的机床机床。通常钻头。通常钻头旋转为主运动，钻头轴向移动旋转为主运动，钻头轴向移动为进给运动。钻床结构简单，为进给运动。钻床结构简单，加工精度加工精度相对较低，可钻通孔、相对较低，可钻通孔、盲孔，更换特殊盲孔，更换特殊刀具刀具，可扩、，可扩、锪孔，铰孔或进行攻丝等加工。锪孔，铰孔或进行攻丝等加工。加工过程中工件不动，让刀具加工过程中工件不动，让刀具移动，将刀具中心对正孔中心，移动，将刀具中心对正孔中心，并使刀具转动并使刀具转动(主运动主运动)。钻床的。钻床的特点是特点是工件固定不动工件固定不动，刀具做，刀具做旋转运动旋转运动572、基本分类、基本分类v钻床主要用钻床主要用钻头钻头在工件上加工孔（如钻孔、在工件上加工孔（如钻孔、扩孔、铰孔、攻丝、锪孔等）的机床。机械扩孔、铰孔、攻丝、锪孔等）的机床。机械制造和各种修配工厂必不可少的设备。制造和各种修配工厂必不可少的设备。根据根据用途用途和和结构结构主要分为以下几类主要分为以下几类：v1：立式钻床立式钻床 2：台式钻床：台式钻床v3：摇臂钻床：摇臂钻床 4：深孔钻床：深孔钻床v5：中心孔钻床：中心孔钻床 6：卧式钻床：卧式钻床583：台式钻床v台钻简介台钻简介：台式钻床简称台钻，是一种体积小巧，操作简便，通常安装在专用工作台上使用的小型孔加工机床。台式钻床钻孔直径一般在13毫米以下，最大不超过16毫米。其主轴变速一般通过改变三角带在塔型带轮上的位置来实现，主轴进给靠手动操作。59v特点特点v台式钻床主要作中小型零件钻孔、扩孔、绞孔、攻螺纹、刮平面等技工车间和机床修配车间使用，与国内外同类型机床比较，具有马力小、刚度高、精度高，刚性好，操作方便，易于维护的特点。60v术参数：术参数：v最大钻孔直径：12mm；16mmv主轴最大行程：100mm；125mmv主轴中心线至立柱母线距离：200mm；240mmv主轴端面至底座工作面最大距离：355mm；400mmv主轴端面至底座工作面最小距离：55mm；v主轴短圆锥：B16；主轴锥度：MorseNo.2v机头最大行程：200mm；350mmv主轴变速级数：5；5v主轴转数：560-3500r/min；410-1970r/minv电动机功率：0.37kw；0.55kwv电动机转速：1400r/min；900r/minv机床最大外形尺寸（长宽高）：680350860mm；7804351020mmv毛重：86kg；150kg614、钻床安全操作规程、钻床安全操作规程v一、使用钻床时严禁戴手套，袖口扎紧。v二、开机前，钻头和工件必须卡紧固定，不准用手v拿工件钻孔。三、钻薄工件时，工件下面应垫好平整木块，工件v与木块同时夹牢。四、钻孔排屑困难时，进钻和退钻应反复交替进行。v五、认真做好落手清工作，摇臂旋转范围内不准堆v放物件。62第五节检测工具、测温枪v1、测温枪分为：v医疗测温枪和医疗测温枪和v工业测温枪工业测温枪两种631：医疗测温枪简介：医疗测温枪简介v医疗测温枪应用于传染性疾病发生地区，采用远红外线发射光讯号，在不接触人体的情况下测量人体的温度，在非典时期、禽流感时期等具有特殊用途。温度设计为-50480，零下50度的低温测量轻松实现，并且在东北西北等温度偏低的地域也可以正常使用。642、用途、用途1、人体体温测量：准确的测量人体体温，替代传统的水银体温计。v2、皮肤温度测量：测量人体皮肤表面温度，比如医学用皮肤表面温度测量。v3、物体温度测量：测量物体的表面温度，比如可用于茶杯外表的温度测量。v4、液体温度测量：测量液体的温度，如婴儿洗澡水的温度、奶瓶内牛奶温度等。653、工业测温枪、工业测温枪简介测温枪由接插件、枪管、支撑架、调节螺母、连接件、手柄、吹气管、补偿导线组成，接插件设于枪管的前端，并与穿入枪管内的补偿导线连接，带有调节螺母的支撑架设于枪管外，连接件设于枪管的末端，吹气管和手柄设于连接件上。优点是结构简单，操作方便，降低劳动强度，节约成本，能连续准确地测量钢水温度。664、适用范围、适用范围v适用范围适用范围v主要用于冶金、铸造行业快速测温。是连接微型热电偶、测温枪、补偿导线、二次仪表、形成测温回路、传输温度信号特点：采用相应型号的合金材料制作插头的正负极，采用高新焊接技术、排除第三组元、以提高测温量精度。绝缘部分采用高分子材料，耐热可达200以上。常用的型号有SC型、BC型、RC型、KX型、WC3/25型及定氧专用插头,规格有602602-1602-2602-3604等。675、测温仪v测温仪简介测温仪简介：v是温度计的一种，用红外线传输数字的原理来感应物体表面温度，操作比较方便，特别是高温物体的测量。应用广泛，如钢铸造、炉温、机器零件、玻璃及室温、体温等各种物体表面温度的测量。686、测温仪用途、测温仪用途v测温仪用途：测温仪用途：v测温仪技术在生产过程中，在产品质量控制和监测，设备在线故障诊断和安全保护以及节约能源等方面发挥了着重要作用。测温仪采用红外成像检测技术可以对正在运行的设备进行非接触检测，拍摄其温度场的分布、测量任何部位的温度值，据此对各种外部及内部故障进行诊断，具有实时、遥测、直观和定量测温等优点，用来检测发电厂、变电所和输电线路的运转设备和带电设备非常方便、有效。69第六节：电流表的简介v电流表：又称“安培表”，是测量电路中电流大小的工具，主要采用磁电系电表的测量机构。电流表指固定安装在电力、电信、电子设备面板上使用的仪表，用来测量交、直流电路中的电流。v-在电路图中,电流表的符号为圈Av定义定义1：是测量电流值的仪表。定义定义2：v测量电流的仪表。701、电流表的原理、电流表的原理v原理：电流表是根据通电导体在磁场中受磁场力的作用而制成的。电流表内部有一永磁体，在极间产生磁场，在磁场中v有一个线圈，线圈两端各有一个游丝弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表，就是我们平时实验室里用的那种712：分类：分类：电流表是分为直流电流表和交流电流表。v直流电流表构造直流电流表构造：v主要包括v三个接线柱有“+”,“-”两种接线柱,如(+,-0.6A,-3A)或(-,0.6A,3A),指针,刻度等(交流电流表无正负接线）。72v使用规则使用规则：v电流表要与用电器串联在电路中(否则短路，烧毁电流表。);v电流要从+接线柱入,从-接线柱出(否则指针反转,容易把针打弯。);v被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程。);v绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线。若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。).733、工作原理、工作原理v电流表是根据通电导体在磁场中受磁场力的作用而制成的。v电流表内部有一永磁体，在极间产生磁场，在磁场中有一个线圈，线圈两端各有一个螺旋弹簧，弹簧各连接电流表的一个接线柱，在弹簧与线圈间由一个转轴连接，在转轴相对于电流表的前端，有一个指针。v当有电流通过时，电流沿弹簧、转轴通过磁场，电流切磁感线，所以受磁场力的作用，使线圈发生偏转，带动转轴、指针偏转。v由于磁场力的大小随电流增大而增大，所以就可以通过指针的偏转程度来观察电流的大小。这叫磁电式电流表，就是我们平时实验室里用的那种。744、钳形电流表v1、定义、定义：将可以开合的磁路套在载有被测电流的导体上测量电流值的仪表。v介绍：通常用普通电流表测量电流时，需要将电路切断停机后才能将电流表接入进行测量，这是很麻烦的，有时正常运行的电动机不允许这样做。此时，使用钳形电流表就显得方便多了，可以在不切断电路的情况下来测量电流。752、工作原理v钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁心在捏紧扳手时可以张开；被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。从而使二次线圈相连接的电流表便有指示-测出被测线路的电流。钳形表可以通过转换开关的拨档，改换不同的量程。但拨档时不允许带电进行操作。钳形表一般准确度不高，通常为2.55级。为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。763、使用方法、使用方法v用钳形电流表检测电流时,一定要夹住一根被测导线(电线).夹住两根(平行线)则不能检测电流.另外,使用钳形电流表中心(铁心)检测时,检测误差小.在检查家电产品的耗电量时,使用线路分离器比较方便,有的线路分离器可将检测电流放大10倍,因此1A以下的电流可放大后再检测.用直流钳形电流表检测直流电流(DCA)时,如果电流的流向相反,则显示出负数.可使用该功能检
