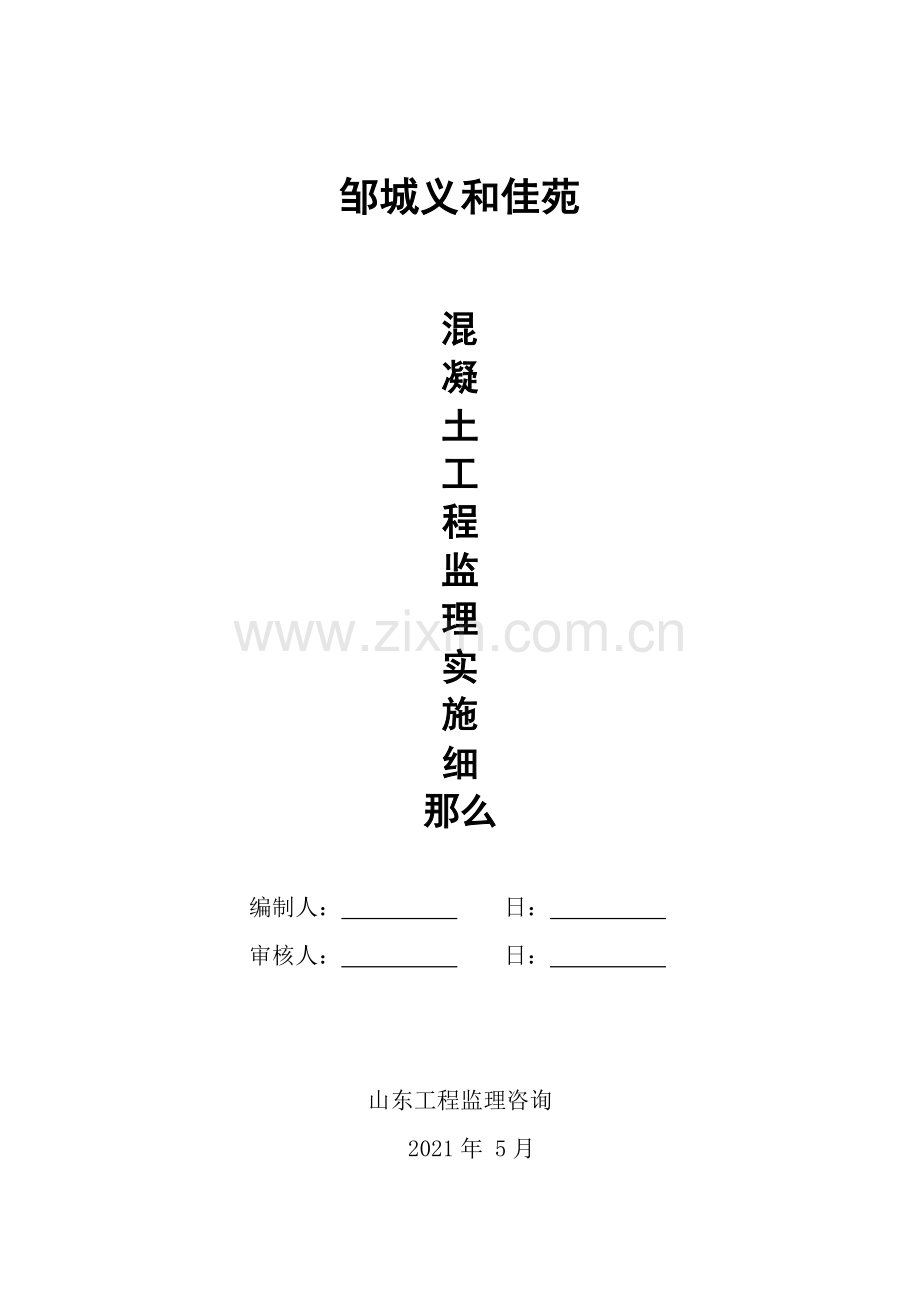

邹城市义和佳苑混凝土工程监理实施细则.doc

邹城义和佳苑

混
凝
土
工
程
监
理
实
施
细
那么

编制人： 日：
审核人： 日：

山东工程监理咨询
2021年 5月

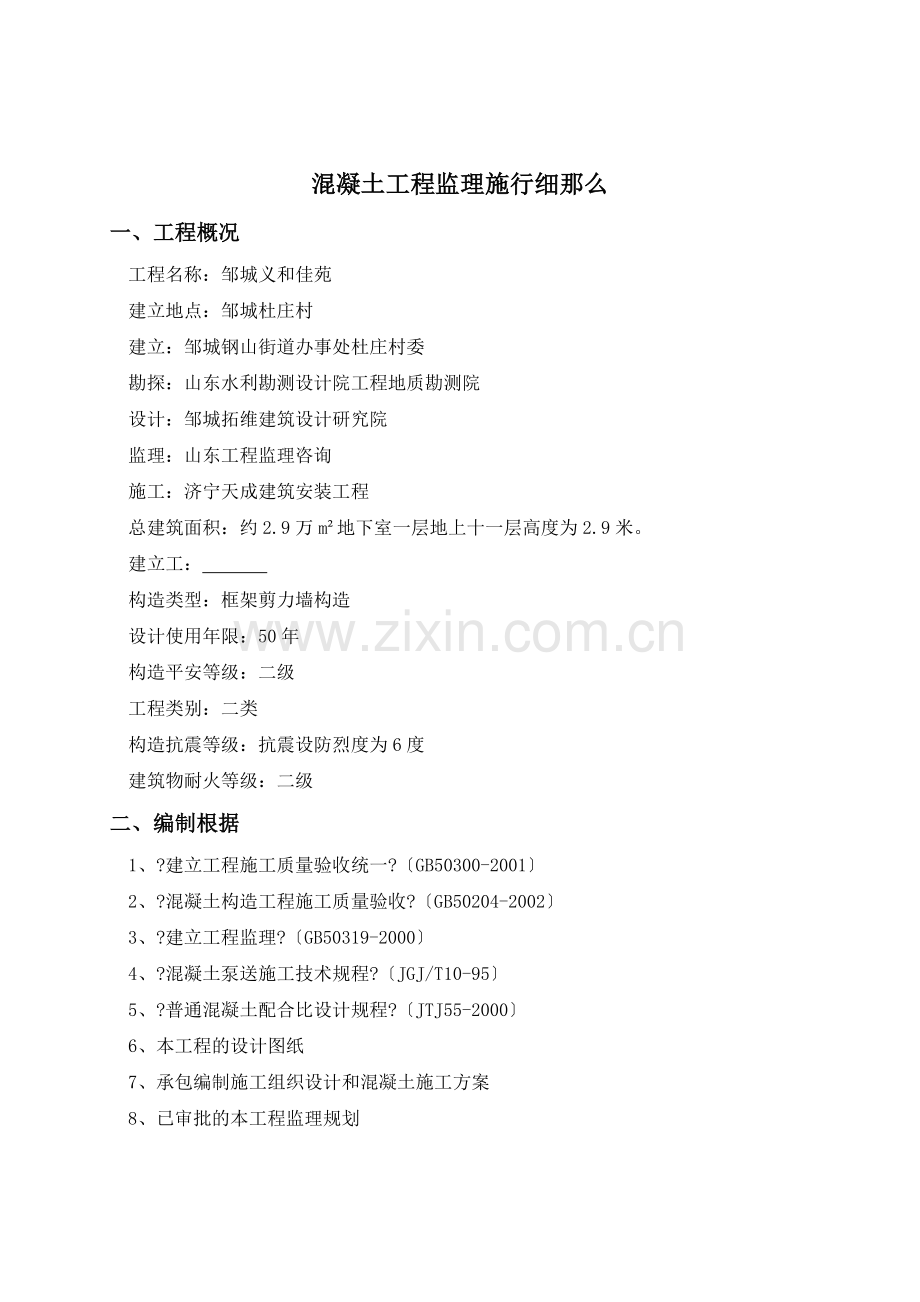

混凝土工程监理施行细那么
一、工程概况
工程名称：邹城义和佳苑
建立地点：邹城杜庄村
建立：邹城钢山街道办事处杜庄村委
勘探：山东水利勘测设计院工程地质勘测院
设计：邹城拓维建筑设计研究院
监理：山东工程监理咨询
施工：济宁天成建筑安装工程
总建筑面积：约2.9万m²地下室一层地上十一层高度为2.9米。
建立工：
构造类型：框架剪力墙构造
设计使用年限：50年
构造平安等级：二级
工程类别：二类
构造抗震等级：抗震设防烈度为6度
建筑物耐火等级：二级
二、编制根据
1、?建立工程施工质量验收统一?〔GB50300-2001〕
2、?混凝土构造工程施工质量验收?〔GB50204-2002〕
3、?建立工程监理?〔GB50319-2000〕
4、?混凝土泵送施工技术规程?〔JGJ/T10-95〕
5、?普通混凝土配合比设计规程?〔JTJ55-2000〕
6、本工程的设计图纸
7、承包编制施工组织设计和混凝土施工方案
8、已审批的本工程监理规划

三、混凝土工程监理工作流程
混凝土工程监理工作流程框图：
审查?混凝土工程施工方案?和预拌混凝土资质情况
模板工程和隐蔽工程验收
审查混凝土浇捣准备；混凝土施工配合比、开盘鉴定、混凝土浇灌申请
混凝土浇捣过程监理
混凝土养护过程监理
混凝土施工和现浇构造检验批验收
混凝土施工和现浇构造分项
工程验收
整改 返工
修改重报
整改重报
全过程旁站
见证混凝土试件
不同意
同意
合格
不合格
不合格
进入下道工序

四、监理工作的控制要点
〔一〕控制要点及目的
1、混凝土工程加你工作控制要点
序
分项工程名称
监理工作控制要点
1
施工准备
预拌砼资质、砼施工配合比、原材料和外加剂
2
混凝土分项
砼试块强度、砼运输和浇注间歇时间、砼养护
3
现浇构造分项
外观质量缺陷、现浇构造尺寸偏向
4
实体构造验收
同条件构造构件试块强度
2、混凝土工程监理控制目的值
〔1〕构造砼施工强度等级必须符合设计要求浇注和间歇的全部时间不应超过混凝土的初凝时间施工缝和后浇带的留置应按设计要求和施工技术方案确定；砼浇注后应按施工技术方案及时有效的养护措施。
〔2〕现浇构造拆模后由监理、施工对外观质量和尺寸偏向进展检查做出记录并应及时按施工方案对缺陷进展处理。
现浇构造外观质量缺陷
名称
现象
严重缺陷
一般缺陷
漏筋
构件内钢筋未被砼包裹而外露
纵向受力筋有漏筋
其他钢筋有少量露筋
蜂窝
砼外表缺少水泥砂浆而形成石子外露
构件主要受力部位有蜂窝
其他部位有少量蜂窝
孔洞
砼中孔穴深度和长度均超过保护层厚度
构件主要受力部位有孔洞
其他部位有少量孔洞
夹渣
砼中夹有杂物且深度超过保护层厚度
构件主要受力部位有夹渣
其他部位有少量夹渣
疏松
混凝土中部分不实
构件主要受力部位有疏松
其他部位有少量疏松
裂缝
缝隙砼外表延伸至砼
构件主要受力部位有影响构造性能或使用功能的裂缝
其他部位有少量不能影响构造性能或使用性能的裂缝
连接部
构件连接处砼土缺陷及连接钢筋、连接件构动
连接部位有影响结果传力性能的缺陷
连接部位有根本不影响结果传力性能的缺陷
外形缺陷
缺棱掉角、棱角不直、翘曲不平、飞边凸肋等
清水砼构件有影响使用功能或装饰效果的外形缺陷
其他砼构件有不影响使用功能的外形缺陷
外表缺陷
构件外表麻面、掉皮、起砂、沾污等
具有重要装饰效果的清水砼构件有外表缺陷
其他砼构件有不影响使用功能的外形缺陷

〔3〕现浇构造不应有影响构造性能和使用功能的尺寸偏向对超过尺寸偏向且影响构造性能和安装、使用功能的部位由施工提出处理方案并经监理认可后进展处理并重新验收。
现浇构造尺寸允许偏向和检验
工程
允许偏向〔mm〕
检验

轴线位置
根底
15

钢尺检查
根底
10
墙、梁
8

垂直度
≥5m
8
经纬仪或吊线、钢尺检查
＞5m
10

经纬仪或吊线、钢尺检查
全高〔H〕
H/1000且≤30

标高
层高
±10
水准仪或拉线、钢尺检查
全高
±30
截面尺寸
+8-5
钢尺检查

电梯井
井筒长、宽对定位中心线
+25,0
钢尺检查
井筒全高〔H〕垂直度
H/1000且≤30
经纬仪、钢尺检查
外表平整度
8
2m靠尺和塞尺检查

预埋设施中心线位置
预埋件
10
钢尺检查
预埋螺栓
5

预埋
5

预留洞中心线位置
15
钢尺检查

〔二〕混凝土材料
所选定的用于此工程的水泥、河沙、石子、外加剂掺合料的质保资料和试验必须齐全。混凝土强度等级和施工配合比试件强度和混凝土的塌落度必须满足现场要求。工程监理定检查承包的直接影响工程质量的计量设备的技术状况；
1、水泥
配制混凝土所用的水泥应符合设计要求。水泥性能指标必须符合现行的规定。
2、骨科
混凝土所用的粗细骨料应符合现行的规定。
3、水
拌制混凝土宜采用饮用水。当采用其他来源水时水质必须符合现行?混凝土拌合用水?的规定。
4、掺合料
用于混凝土中的掺合料应符合现行?用于水泥和混凝土中的粉煤灰?、?用于水泥中的火山灰混合材料?和?用于水泥中的粒化高炉矿渣?的规定。
5、外加剂
1〕外加剂的质量应符合?普通混凝土配合比设计技术规定?的要求；
2〕凡无出厂证明或鉴定书的制止使用外加剂进场必须有专人验收、保、发放每5t为一批〔不够亦按一批计〕使用前进展验收；
3〕外加剂的品种及掺量必须根据混凝土性能特别是抗渗的要求施工及气候条件、混凝土所采用的原材料及配合比等因素经试验确定。
6、混凝土的配合比
混凝土配合比应按现行?普通混凝土配合比设计技术规定?和?混凝土强度检验评定?的规定通过设计计算和试配确定。当配合比确实定采用早推定混凝土强度时其试验应按现行规定进展。在施工过程中不得随意改变配合比。
〔三〕混凝土开盘前的质量控制：
1、检查搅拌站的计量控制是否符合要求；
2、混凝土浇筑前施工必须向监理工程师提交原材料的材质证明和试验水泥应有出厂日出厂合格证、水泥强度、安定性试验砂石的试验和已通过试配的混凝土配料单；
3、混凝土开盘前认真组织网、安装、电气、土建进展结合检查办好隐蔽验收。浇灌答应证报监理工程师批准后经各方确认方能开场浇筑。
〔四〕施工现场混凝土质量理
1、现场必须具备混凝土试块的制作、养护条件有健全的理制度；
2、现场试验员必须经培训、考核、持证上岗；
3、混凝土施工前应作技术平安交底并应具备混凝土养护条件特别是季节性施工间的防水、防冻措施要设专人负责施行；
4、各类混凝土试块的制作按相关规定进展见证取样；
5、混凝土搅拌、运送、浇筑等过程中任何人不得擅自加水。
〔五〕混凝土浇筑过程控制
1、对模板及其支架、钢筋和预埋件止水的构件由各专业工程师进展检查并做好记录符合设计要求专业会签前方可签署混凝土浇灌答应证。
2、混凝土浇筑前对模板内杂物和钢筋上油污等应清理干净；对模板的缝隙和孔洞应予堵严；对木模板应浇水潮湿但不得有积水。
3、浇筑竖向构造前应先在底部填以50-100mm厚与混凝土想他强度等级的水泥砂浆；浇筑中不得发生离析浇筑高度超过2m时应采用串筒、溜等使混凝土下落。
4、混凝土浇筑中经常观察模板、支架、钢筋预埋件、预留孔洞的情况当发现有变形、位移时应及时采取措施进展处理〔加固或调整浇筑道路〕。
5、施工缝的位置和处理应按设计要求和的规定要有利于组织施工作业。
〔六〕混凝土的自然养护
1、在浇筑完毕后的12h内对混凝土浇水浇水养护时间不得少于14d。
2、浇水次数应能保持混凝土处于润湿状态。
3、混凝土强度未到达1.2N/mm²以前不得在其上踩踏或安装模板支架。
五、监理控制及措施
1、混凝土浇筑前要对配合比进展开盘鉴定泵送混凝土配合比除除满足混凝土设计强度和耐久展性的要求外还应满足混凝土泵送要求。
2、混凝土浇筑过程中要加强巡视检查严格控制混凝土的浇筑质量检查混凝土的塌落度不允许承包在灌车内注水不合格的混凝土要求退回。
3、现场检查混凝土的振捣情况。监理振捣手不得漏振、过振注视模板在混凝土浇筑过程中的质量。检查钢筋及垫块在混凝土振捣过程中的偏移及处理构造。控制好混凝土的施工缝的浇筑质量。
4、根据混凝土的浇筑情况应对不同时间不同部位的混凝土进展见证取样。检查商品混凝土的出厂合格证。
5、严格控制泵送混凝土的塌落度以防施工人员加水。
6、控制混凝土浇筑时的下落高度不应超过500mm预留洞预埋件和钢筋太的部位要求承包预先制定技术措施。现场旁站、巡视、发现问题及时补救混凝土浇筑外表应用抹子搓毛。
7、严格按施工质量验收要求留置混凝土抗压强度试件在混凝土的浇筑地点随取抽取。
8、施工浇筑一根桩同一配合比的混凝土取样不得少于一次。
9、每次取样应至少留置一组养护试件。同条件养护试件的留置组数应根据现场的实际需要确定。
10、严格按施工质量验收和施工技术方案进展混凝土养护。
11、混凝土浇筑过程中的旁站监理：
〔1〕旁站监理人员认真履行职责对混凝土浇筑过程中的关键部位、关键工序施行旁站现场跟班监视发现施工有违背有关施工要求有权责施工立即整改。发现其施工活动已经或者可能危及工程质量时要及时向总监理工程师汇报由总监理工程师下达部分暂停施工指或者采取其他应急措施。
〔2〕旁站监理要对施工过程中存在的质量问题出详细的处理。如实准确地做好旁站监理记录凡旁站监理人员和施工企业现场质检人员未在旁站监理记录上签字的施工不得进展下一道工序的施工。
六、工程施工质量验收
混凝土工程施工质量严格按图纸设计和?混凝土构造工程施工质量验收?GB50204-2002进展验收按每层楼划分假设干个检验批进展验收。按?混凝土构造工程施工质量验收?GB50204-2002和施工技术方案的规定留置同条件养护试块对混凝土实体检验。

山东工程监理咨询
2021年5月
