钢筋施工技术交底3.doc

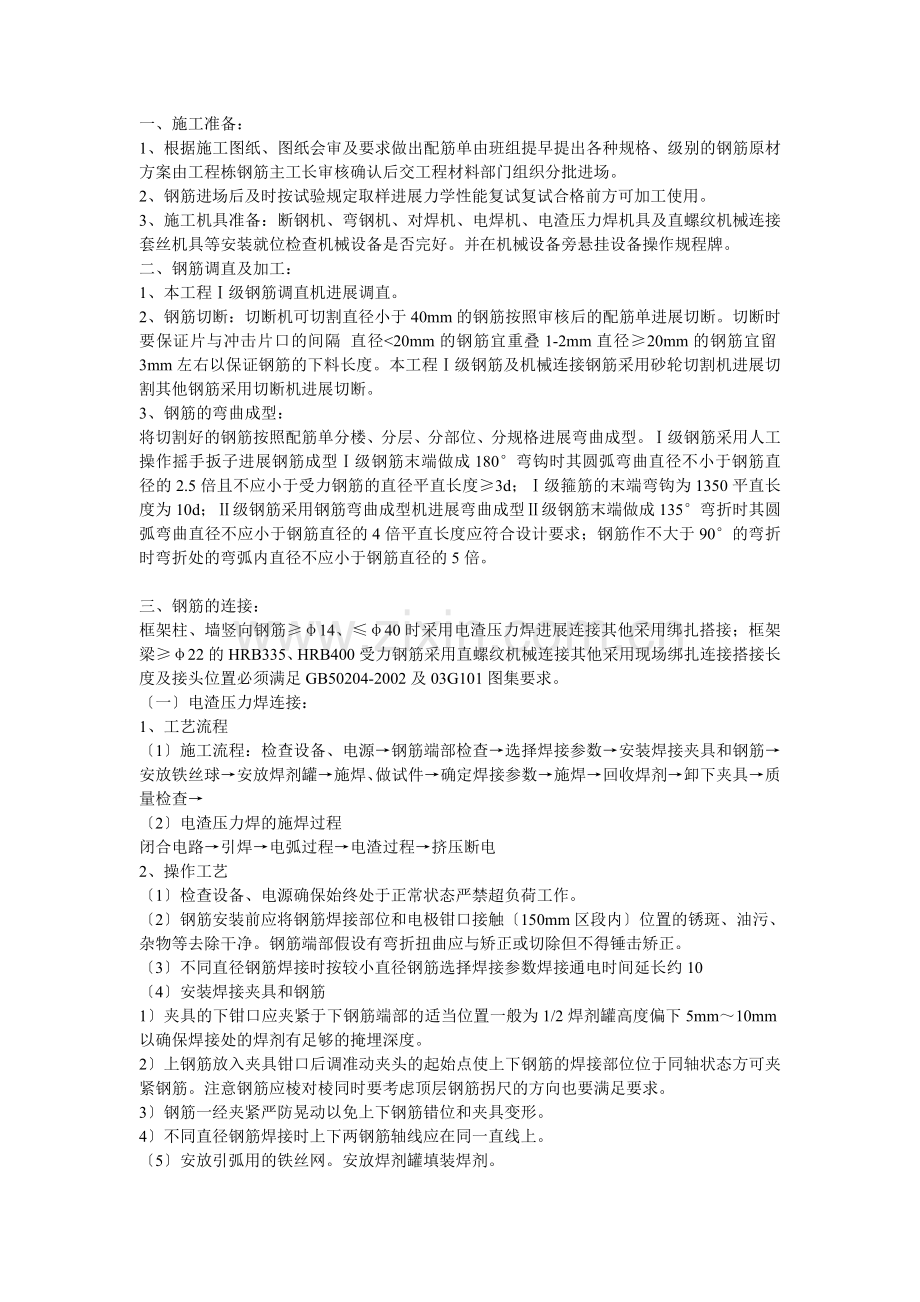

一、施工准备：
1、根据施工图纸、图纸会审及要求做出配筋单由班组提早提出各种规格、级别的钢筋原材方案由工程栋钢筋主工长审核确认后交工程材料部门组织分批进场。
2、钢筋进场后及时按试验规定取样进展力学性能复试复试合格前方可加工使用。
3、施工机具准备：断钢机、弯钢机、对焊机、电焊机、电渣压力焊机具及直螺纹机械连接套丝机具等安装就位检查机械设备是否完好。并在机械设备旁悬挂设备操作规程牌。
二、钢筋调直及加工：
1、本工程Ⅰ级钢筋调直机进展调直。
2、钢筋切断：切断机可切割直径小于40mm的钢筋按照审核后的配筋单进展切断。切断时要保证片与冲击片口的间隔 直径<20mm的钢筋宜重叠1-2mm直径≥20mm的钢筋宜留3mm左右以保证钢筋的下料长度。本工程Ⅰ级钢筋及机械连接钢筋采用砂轮切割机进展切割其他钢筋采用切断机进展切断。
3、钢筋的弯曲成型：
将切割好的钢筋按照配筋单分楼、分层、分部位、分规格进展弯曲成型。Ⅰ级钢筋采用人工操作摇手扳子进展钢筋成型Ⅰ级钢筋末端做成180°弯钩时其圆弧弯曲直径不小于钢筋直径的2.5倍且不应小于受力钢筋的直径平直长度≥3d；Ⅰ级箍筋的末端弯钩为1350平直长度为10d；Ⅱ级钢筋采用钢筋弯曲成型机进展弯曲成型Ⅱ级钢筋末端做成135°弯折时其圆弧弯曲直径不应小于钢筋直径的4倍平直长度应符合设计要求；钢筋作不大于90°的弯折时弯折处的弯弧内直径不应小于钢筋直径的5倍。

三、钢筋的连接：
框架柱、墙竖向钢筋≥φ14、≤φ40时采用电渣压力焊进展连接其他采用绑扎搭接；框架梁≥φ22的HRB335、HRB400受力钢筋采用直螺纹机械连接其他采用现场绑扎连接搭接长度及接头位置必须满足GB50204-2002及03G101图集要求。
〔一〕电渣压力焊连接：
1、工艺流程
〔1〕施工流程：检查设备、电源→钢筋端部检查→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球→安放焊剂罐→施焊、做试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查→
〔2〕电渣压力焊的施焊过程
闭合电路→引焊→电弧过程→电渣过程→挤压断电
2、操作工艺
〔1〕检查设备、电源确保始终处于正常状态严禁超负荷工作。
〔2〕钢筋安装前应将钢筋焊接部位和电极钳口接触〔150mm区段内〕位置的锈斑、油污、杂物等去除干净。钢筋端部假设有弯折扭曲应与矫正或切除但不得锤击矫正。
〔3〕不同直径钢筋焊接时按较小直径钢筋选择焊接参数焊接通电时间延长约10
〔4〕安装焊接夹具和钢筋
1〕夹具的下钳口应夹紧于下钢筋端部的适当位置一般为1/2焊剂罐高度偏下5mm～10mm以确保焊接处的焊剂有足够的掩埋深度。
2〕上钢筋放入夹具钳口后调准动夹头的起始点使上下钢筋的焊接部位位于同轴状态方可夹紧钢筋。注意钢筋应棱对棱同时要考虑顶层钢筋拐尺的方向也要满足要求。
3〕钢筋一经夹紧严防晃动以免上下钢筋错位和夹具变形。
4〕不同直径钢筋焊接时上下两钢筋轴线应在同一直线上。
〔5〕安放引弧用的铁丝网。安放焊剂罐填装焊剂。

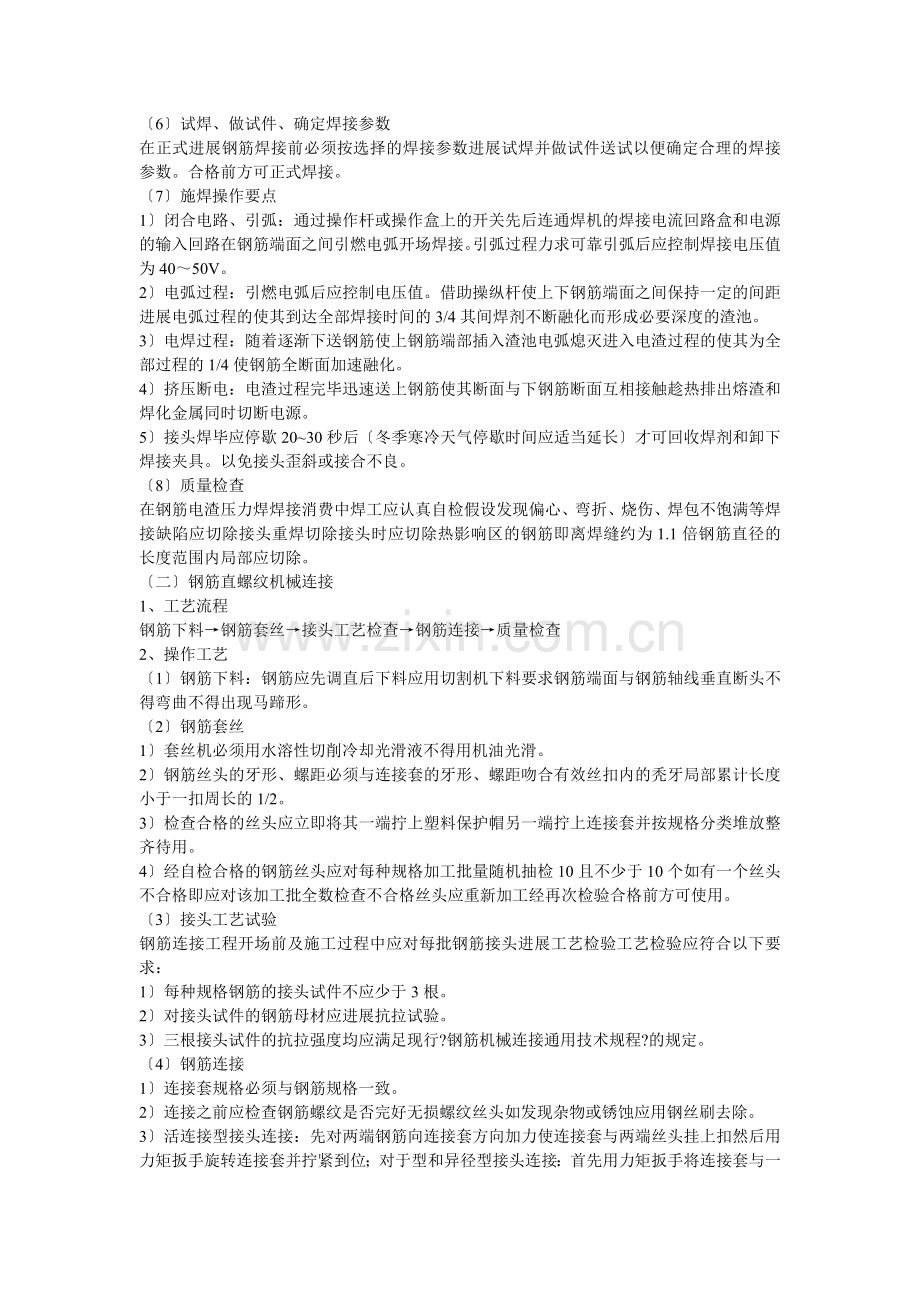

〔6〕试焊、做试件、确定焊接参数
在正式进展钢筋焊接前必须按选择的焊接参数进展试焊并做试件送试以便确定合理的焊接参数。合格前方可正式焊接。
〔7〕施焊操作要点
1〕闭合电路、引弧：通过操作杆或操作盒上的开关先后连通焊机的焊接电流回路盒和电源的输入回路在钢筋端面之间引燃电弧开场焊接。引弧过程力求可靠引弧后应控制焊接电压值为40～50V。
2〕电弧过程：引燃电弧后应控制电压值。借助操纵杆使上下钢筋端面之间保持一定的间距进展电弧过程的使其到达全部焊接时间的3/4其间焊剂不断融化而形成必要深度的渣池。
3〕电焊过程：随着逐渐下送钢筋使上钢筋端部插入渣池电弧熄灭进入电渣过程的使其为全部过程的1/4使钢筋全断面加速融化。
4〕挤压断电：电渣过程完毕迅速送上钢筋使其断面与下钢筋断面互相接触趁热排出熔渣和焊化金属同时切断电源。
5〕接头焊毕应停歇20~30秒后〔冬季寒冷天气停歇时间应适当延长〕才可回收焊剂和卸下焊接夹具。以免接头歪斜或接合不良。
〔8〕质量检查
在钢筋电渣压力焊焊接消费中焊工应认真自检假设发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷应切除接头重焊切除接头时应切除热影响区的钢筋即离焊缝约为1.1倍钢筋直径的长度范围内局部应切除。
〔二〕钢筋直螺纹机械连接
1、工艺流程
钢筋下料→钢筋套丝→接头工艺检查→钢筋连接→质量检查
2、操作工艺
〔1〕钢筋下料：钢筋应先调直后下料应用切割机下料要求钢筋端面与钢筋轴线垂直断头不得弯曲不得出现马蹄形。
〔2〕钢筋套丝
1〕套丝机必须用水溶性切削冷却光滑液不得用机油光滑。
2〕钢筋丝头的牙形、螺距必须与连接套的牙形、螺距吻合有效丝扣内的秃牙局部累计长度小于一扣周长的1/2。
3〕检查合格的丝头应立即将其一端拧上塑料保护帽另一端拧上连接套并按规格分类堆放整齐待用。
4〕经自检合格的钢筋丝头应对每种规格加工批量随机抽检10且不少于10个如有一个丝头不合格即应对该加工批全数检查不合格丝头应重新加工经再次检验合格前方可使用。
〔3〕接头工艺试验
钢筋连接工程开场前及施工过程中应对每批钢筋接头进展工艺检验工艺检验应符合以下要求：
1〕每种规格钢筋的接头试件不应少于3根。
2〕对接头试件的钢筋母材应进展抗拉试验。
3〕三根接头试件的抗拉强度均应满足现行?钢筋机械连接通用技术规程?的规定。
〔4〕钢筋连接
1〕连接套规格必须与钢筋规格一致。
2〕连接之前应检查钢筋螺纹是否完好无损螺纹丝头如发现杂物或锈蚀应用钢丝刷去除。
3〕活连接型接头连接：先对两端钢筋向连接套方向加力使连接套与两端丝头挂上扣然后用力矩扳手旋转连接套并拧紧到位；对于型和异径型接头连接：首先用力矩扳手将连接套与一端的钢筋拧到位然后再将另一端的钢筋拧到位。在程度钢筋连接时一定要将钢筋托平对正后再用力矩扳手拧紧。
4〕被连接的两钢筋端面应处于连接套的中间位置偏向不应大于一个螺距并用力矩扳手拧紧使钢筋端面顶紧。
5〕每连接完一个接头必须立即用油漆作上标记防止漏拧。
〔5〕质量检查
外观质量检查：在钢筋连接消费过程中操作人员应对所有接头逐个检查然后由质检员随机抽取同规格接头数量的10进展外观检查。应满足钢筋与连接套规格一致外露丝扣不得超过1个完好扣。如发现外露丝扣超过一个完好扣时应重拧或查找原因及时消除并用力矩扳手抽检接头拧紧程度假设有不合格应全数进展检查。

四、钢筋绑扎：
1、柱〔暗柱〕钢筋绑扎：
1〕作业条件
a.轴线、柱边线已弹好并经过预检验收。
b.混凝土施工缝已凿去外表浮浆并清理干净。
2〕绑扎顺序
钢筋竖焊→划箍筋间距→套箍筋→绑柱子箍筋
(1)根据图纸要求计算好每根柱子箍筋数量先将箍筋套在上层伸出的搭接钢筋上然后立柱子主筋。
(2)框架柱各层柱底的纵向钢筋接头用电渣压力焊连接。钢筋接头的位置按50错开。
(3)在立好的柱子竖向钢筋上用粉笔尺量标识箍筋间距注意箍筋加范围。
(4)将已套好的箍筋往上挪动。由上往下采用“十字扣〞绑扎。
(5)箍筋与主筋要垂直箍筋转角与主筋交点均要绑扎箍筋应错开弯钩与主筋鸳鸯绑扎结实。
(6)柱上、下两端箍筋应加加区长度及箍筋的间距均应符合设计和要求。
(7)柱筋保护层塑料卡子应卡在柱筋外皮上间距一般为800mm左右“L〞、 “ T〞形柱应保证柱阴角200mm范围有保护层塑料卡防止阴角钢筋贴模以保证主筋保护层厚度尺寸正确。
(8)当柱截面尺寸有变化时柱钢筋弯折时的位置、尺寸要符合设计要求。柱模上加设上、下柱筋定位器保证柱筋位置。
(9)柱筋在浇筑混凝土前应拉通线校正找直固定其与模板的相对位置。
2、墙体钢筋绑扎〔作业条件同柱筋〕。
〔1〕根据已弹好的墙内外边线对保护层偏大或偏小的钢筋按1：6打弯对钢筋进展校正；校正甩槎竖向筋时第一根竖向筋要求距两侧暗柱边间隔 为50mm中间钢
筋间距按图纸设计要求从中间向两边排列排至第二根竖向筋时如钢筋间距不符合图纸要求允许对其进展调整。
〔2〕墙体钢筋绑扎时先立2～4 根竖筋与底板插筋搭接绑扎画好程度筋的分档标志在下部及齐胸处绑扎两根横筋定位并在横筋上画好分档标志接着绑其余竖筋最后再绑扎其余横筋。
〔3〕竖筋搭接部位及搭接长度均要符合设计、要求。
〔4〕墙体钢筋双排钢筋之间应绑拉钩筋拉钩筋间距按设计间距呈梅花型布置拉钩钢筋必须与墙体纵横向钢筋穿插点勾挂绑扎钢筋外皮套上保护层塑料卡@ 800mm。
〔5〕墙体与框架柱连接处墙体程度横筋应锚固到框架柱内其锚固长度要符合设计要求。
〔6〕墙体第一道程度钢筋应距已浇注砼面上50 mm往上程度钢筋按设计间距划点绑扎程度钢筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周围加固筋等均应符合设计抗震要求。
〔7〕合模后对伸出构造板的竖向钢筋应进展拉线调整并在板面以上加设三道钢筋绑扎定位在搭接处绑两道横筋定位浇筑混凝土时专人看浇筑后再次调整以保证钢筋位置准确。
3、梁钢筋绑扎：
绑扎顺序：(支梁底模〕→绑梁筋→〔支梁侧模、支板底模〕→板下铁→〔水电预留线〕→板上铁
(1)在模板侧帮上画箍筋间距后摆放箍筋。
(2)穿梁的上、下部纵向受力钢筋先绑上部纵筋再绑下部纵筋。框架梁上部纵向钢筋应贯穿中间节点梁下部纵向钢筋伸入中间节点的锚固长度及伸过中心线的长度均要符合设计要求。框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求。
(3)在主、次梁受力筋下均加保护层塑料卡保证保护层的厚度。
(4)受力筋为双排时可用短钢筋垫在两层钢筋之间钢筋排距应满足不小于钢筋直径及砼石子粒径20要求。
(5)梁端箍筋加区范围应按设计及03G101图集要求。
(6)根据设计要求次梁上下主筋应置于主梁上下主筋之上；纵向框架梁的上部主筋应置于横向框架梁上部主筋之上；当两者梁高一样时纵向框架梁的下部主筋应置于横向框架梁下部主筋之上；当梁与柱或墙侧平时梁该侧主筋应置于柱或墙竖向纵筋之内。
(7) 框架梁箍筋开口朝上、悬挑梁箍筋开口向下且沿受力钢筋方向互相错开第一道起步箍筋距柱边50mm。
(8) 框架梁的下部钢筋应尽量不留设接头如确需连接时应在距支座1/3跨度范围内上部钢筋连接在跨中1/3跨度范围内同一连接区段内接头位置50错开35倍钢筋直径且不小于500mm在一跨内同一根纵向受力钢筋不宜设置两个或两个以上接头。
(9)根据设计及03G101图集要求梁腹高〔即梁底至板底高度〕大于450mm时设置梁侧腰筋及拉钩钢筋拉钩应勾挂绑扎在腰筋与箍筋穿插点。
(10) 梁筋绑扎完成后在梁底主筋位置处垫大理石垫块垫块沿梁宽度方向为两个纵向间距为600mm梁侧应采用保护层塑料卡支垫保护层。
4、楼板钢筋绑扎
(1)板受力钢筋采用搭接搭接长度按图集要求进展施工在搭接区段内接头允许百分率受拉区＜25受压区＜50接头位置上部钢筋在跨中1/3 跨度范围内下部钢筋在支座。
(2) 板底模验收合格后开场进展板筋绑扎。在模板上弹出板下层筋分格线先铺主筋再铺分布筋并垫塑料垫块垫块垫在纵横底筋垫块间距800mm梅花形垫放待水电预留线安装验收完毕后最后绑扎上层筋或支座负筋及分布筋、抗裂筋。
(3) 绑扎板筋时用扣板边两行钢筋相交点均需满扎当板筋为双层双向钢筋时为确保上部钢筋的位置在两层钢筋间加设Φ12钢筋马镫@600mm钢筋马镫应垫在上下层钢筋穿插点之间并用扎丝绑牢不得直接垫在板底模板之上。
(4)板中受力钢筋：从距墙或梁边5cm开场配置；板筋进入梁中间或梁边支座锚固时均伸至梁边－25mm 板钢筋上层弯钩朝下下层弯钩朝上板筋平直局部长度为板厚扣除保护层厚度。
(5)板的下部钢筋在距支座1/3跨度范围内接长上部钢筋在跨中1/3跨度范围内接长。在同一连接区段内接头位置50错开35倍钢筋直径且不小于500mm；当采用绑扎搭接时在同一连接区段内接头位置50错开1.3倍的搭接长度。
(6)在后浇施工缝处梁筋、板筋用钢架支撑以保持梁板钢筋成程度不耷拉或不往上翘起。
(7)顶板钢筋绑扎全部完成后安装固定好保护层垫块上下层钢筋之间的铁马凳和施工缝封挡完毕经自检合格后并将现场多余钢筋、其他材料和模板内的垃圾清理干净前方可报监理隐检。
五、钢筋的定位控制措施
钢筋原始位置的正确才能保证钢筋在施工中的正确位置要保证钢筋原始位置的正确应做到以下两点：
〔1〕钢筋绑扎前的准备工作
从放线开场检查对梁、柱、板穿插部位放样对于穿插部位先保证柱主筋位置然后再安排梁筋位置相应的箍筋做一定的调整才能保证钢筋原始位置的准确。
〔2〕在每层楼板混凝土浇筑完的工作
在每层楼板混凝土浇筑完后根据弹出的柱或墙的轴线、外边线、模板线根据弹线位置检查钢筋的位置对所有不到位的钢筋按1：6调整到正确位置才允许下一步的钢筋绑扎。
六、成品保护
1、堆放要求
1〕原材、成型钢筋应按地下〔或地上〕施工阶段平面布置图按指定地点摆放堆放场地用C20混凝土硬化并用垫木〔高度200mm〕垫高并按一头码放整齐防止钢筋变形、锈蚀、油污。为了方便对成型钢筋检查及方便清料原材及成品钢筋堆放场地须设有明显标识牌钢筋原材标识牌上应注明钢筋进场时间、钢筋规格、长度、产地、受检状态、检验人等；成品钢筋标识牌上应注明钢筋规格、钢筋简图、使用部位、受检状态、加工制作人及检验人等。
2〕往楼层吊运钢筋存放时应清理好存放点以免变形且楼层上钢筋不能集中堆放以免荷载过大造成楼板构造开裂。
2、绑扎时钢筋保护
1〕绑扎墙柱筋时应事先在侧面搭临时架子上铺脚手板。钢筋绑扎人员不准蹬踩钢筋。
2〕底板、楼板上层钢筋绑扎时应铺设跳板进展绑扎。楼板的弯起钢筋、负弯距钢筋绑扎好后不准在上面踩踏行走。砼浇筑时另铺凳子及跳板。
3、水电盒安装时钢筋保护
严禁随意割断、点焊及挪动钢筋。当预埋套及洞口模必须切断钢筋时对于直径≥300mm的洞口按图纸设计要求设置加强钢筋。
4、楼板混凝土浇筑时钢筋保护
浇筑楼板混凝土时 要求设置足够护筋人员对于钢筋偏位应及时较正特别是对楼板负弯矩钢筋〔即楼板上层钢筋〕及空调悬挑板上部钢筋位置及时复位不得沉于板底对甩茬钢筋沾染泥浆应及时清理干净。
七、钢筋施工常见质量通病及防治:
1、钢筋间距不均匀：进展钢筋绑扎时必须分尺划线柱、墙、梁筋绑扎至少应在两角主筋上根据设计及图集要求间距进展划点绑扎时柱墙箍筋程度方向应与竖向主筋、梁箍应与梁纵向主筋保持垂直对点绑扎。板筋须从四边梁墙支座边量尺5cm划线后根据两线中间间隔 结合设计间距要求均匀分尺在底模板上划点后绑扎。
2、梁柱箍筋与主筋不上角绑扎：首先应保证箍筋加工尺寸准确注意在进展箍筋弯起时应根据钢筋直径选择不同弯钢机桩芯轴承以及控制箍筋135°角度。在进展箍筋绑扎时应两人用力蹬拉对扎。
3、梁柱节点部位钢筋贴模：在梁柱节点部位钢筋保护卡加并可采用短节钢筋段硬垫箍筋。
4、楼板负弯矩钢筋及悬挑板上部钢筋位置下沉：支垫钢筋马凳特别是支座处。砼浇筑时护筋钢筋工对踩踏钢筋必须及时向上提起至正确位置。
5、钢筋马凳直接安放在模板之上且不绑扎固定：控制上下层钢筋网片间距的钢筋马凳不得直接垫在模板之上应支垫在底层钢筋网片之上〔注意控制马凳加工高度〕并用扎丝将马凳与上层网片钢筋绑扎固定。
6、构造梁上部二排或三排钢筋位置不准确或位置下沉、或与一排钢筋紧贴：在保证上排主筋登角绑扎到位的前提下二排〔或三排〕钢筋与上排钢筋之间的净距应控制在2.5cm～3cm范围内可在两排钢筋之间绑扎一根Ф25的短钢筋棍进展控制。
7、梁中部钢筋下沉板上部负弯距筋在梁边支座处不绑扎固定：对梁底钢筋可采用大理石垫块进展保护层支垫且间距不得过大〔一般600mm左右〕保证梁筋绑扎后不出现中间下挠现象；对所有楼板上层负弯矩钢筋在中间或边支座处均须用扎丝绑扎固定防止钢筋翘头或位置歪斜。
八、质量检验：
〔一〕主控工程
1、钢筋、焊条的品种和性能以及接头使用的型钢必须符合设计要求和有关的规定。
2、钢筋带有颗粒状和片状老锈经除锈后仍有麻点的钢筋严禁按原规格使用。
3、钢筋的规格、形状、尺寸、数量、锚固长度、接头设置必须符合设计、图集及施工验收要求。
〔二〕一般工程
1、钢筋网片和骨架绑扎缺扣、松扣数量不得超过绑扣数的10且不应集中。
2、钢筋弯勾朝向正确绑扎接头应符合施工的规定其中每个接头的搭接长度不得小于规定值。
3、钢筋电渣压力焊接头应逐个进展外观检查结果应符合以下要求：
1〕四周焊包凸出钢筋外表高度不得小于4mm。
2〕钢筋与电极接触处应无烧伤缺陷。
3〕接头处的弯折角度不大于3度。
4〕接头处的轴线偏移不得大于钢筋直径的0.1倍且不得大于2mm。
4、钢筋直螺纹套筒采用专用塞规检验钢筋应与套筒规格相匹配接头丝扣无完好丝扣外露。
5、允许偏向及检查：
项次 项 目 构造优质允许偏向〔mm〕 检查
1 钢筋骨架 宽、高 ±4 尺量
长 ±8
2 受力主筋 间距 ±8 尺量
排距 ±4
弯起点位置 ±15
3 箍筋、横向筋焊接网片 间距 ±10 尺量
连续5个间距
网格尺寸 ±10
4 保护层厚度 根底 ±8 尺量
柱、梁 ±3
墙、板 ±3
5 钢筋电弧焊连接焊缝 宽度≥0.7d +0.1d/0 量规或尺量
厚度≥0.3d +0.2d/0
长度 +5、0
6 电渣压力焊焊包凸出钢筋外表 ≥3 尺量
7 梁板受力钢筋搭接锚固长度 入支座、节点搭接 +10、-5 尺量
入支座、节点锚固 ±5

九、平安：
1、在高处、深坑绑扎钢筋和安装钢筋骨架必须搭设脚手架或操作平台临边应搭设防护栏杆。
2、柱和墙体钢筋绑扎时不得站在钢筋骨架上或攀登骨架上下。
3、绑扎边梁、挑梁、挑檐、外墙和边柱等钢筋时应站在脚手架或操作平台上作业。无脚手架时必须搭设程度平安网。
4、钢筋吊运时下方严禁站人必须待钢筋落至楼地面1m以内方准靠近就位支垫好后方可摘钩。
5、绑扎和安装钢筋不得将工具、箍筋或短钢筋随意放在脚手架或模板上。
6、工人应持证上岗无证工人须经过培训合格前方可从事施工作业。
7、在进展钢筋加工时必须遵循机械操作规程对机械正确使用防止机械伤人事故的发生。
8、机械设备搭线接电必须由工程部专业电工进展班组工人不得擅自搭接。
9、电焊工必须经专业培训并持上岗证电焊操作时应穿绝缘鞋和戴电焊手套、防护面罩等平安保护用品焊接时临时接地线头严禁浮搭必须固定、压紧用绝缘胶布包严。
10、焊接时二次线必须双线到位严禁借用金属道、金属脚手架及构造钢筋作回路地线焊把线应无破损绝缘良好。
