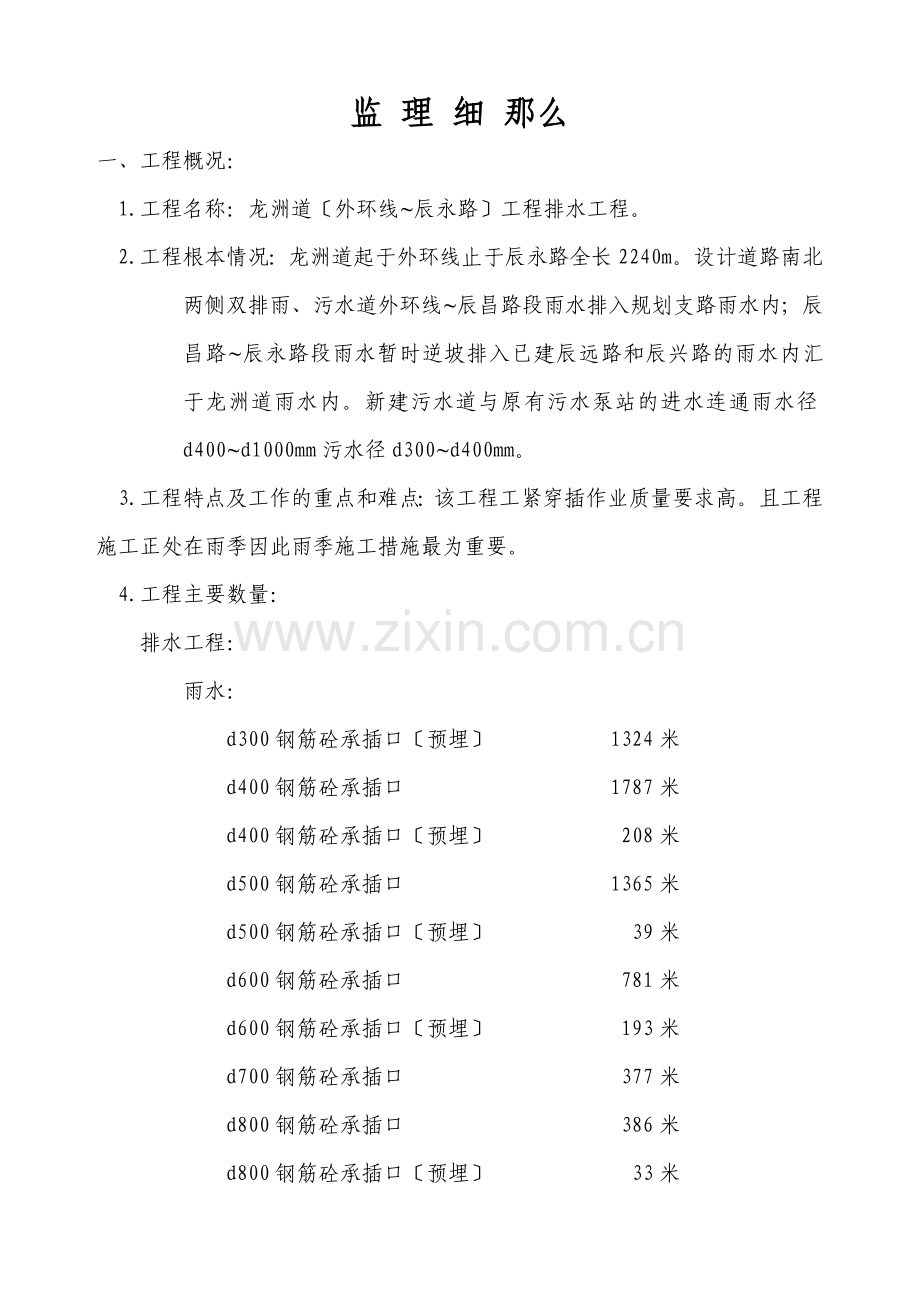

监 理 细 那么
一、工程概况：
1.工程名称：龙洲道〔外环线~辰永路〕工程排水工程。
2.工程根本情况：龙洲道起于外环线止于辰永路全长2240m。设计道路南北两侧双排雨、污水道外环线~辰昌路段雨水排入规划支路雨水内；辰昌路~辰永路段雨水暂时逆坡排入已建辰远路和辰兴路的雨水内汇于龙洲道雨水内。新建污水道与原有污水泵站的进水连通雨水径d400~d1000mm污水径d300~d400mm。
3.工程特点及工作的重点和难点：该工程工紧穿插作业质量要求高。且工程施工正处在雨季因此雨季施工措施最为重要。
4.工程主要数量：
排水工程：
雨水：
d300钢筋砼承插口〔预埋〕 1324米
d400钢筋砼承插口 1787米
d400钢筋砼承插口〔预埋〕 208米
d500钢筋砼承插口 1365米
d500钢筋砼承插口〔预埋〕 39米
d600钢筋砼承插口 781米
d600钢筋砼承插口〔预埋〕 193米
d700钢筋砼承插口 377米
d800钢筋砼承插口 386米
d800钢筋砼承插口〔预埋〕 33米
d900钢筋砼承插口 237米
d1000钢筋砼承插口 422米
乙型检查井 92 座
丙型检查井 20 座
丁型检查井 8 座
900圆型转弯井 2 座
900圆型交汇井 1 座
三通直线交汇井 7 座
四通直线交汇井 3 座
大型平篦收水井 211 座
大型双篦收水井 14 座
污水：
d300钢筋砼承插口 1318米
d300钢筋砼承插口〔预埋〕 449米
d400钢筋砼承插口 847米
d400钢筋砼承插口〔预埋〕 50米
d500钢筋砼承插口 494米
d600钢筋砼承插口 491米
d800钢筋砼承插口 38米
d800钢筋砼承插口〔预埋〕 4米
d1200钢筋砼承插口 96米
d1350钢筋砼承插口 168米
d1500钢筋砼承插口 12米
乙型检查井 162 座
丙型检查井 1 座
丁型检查井 3 座
900圆型交汇井 3 座
900圆型转弯井 1 座
圆型交汇井 2 座
900转弯井 4 座
三通直线交汇井 2 座
5.放线原那么及高程控制：以已给桩点及高程为控制点。
6.线位置：
雨水道：北侧：设计路中线以北22m处。
南侧：设计路中线以南20m处。
污水道：北侧：设计路中线以北24m处。
南侧：设计路中线以南22m处。
7.方案开、开工日：2005年07月~2005年10月
8.工程组织形式：
业主：天津天城工程理
设计：天津城建立计院
监理：天津华北工程监理
施工：天津联谊政建立

二、 监理工作流程
〔一〕质量控制程序
施工放样报验单
进场施工机械报验单
永久工程材料报验单

审查分项分部工程开工申请单

工序或分项完工
返工 进
行
承包人自检
下
不合格 步
工
填报检验申请单
不合格 作
合格
分项或分部工程完工

填报中间交工证书

隐蔽工程检查记录

签认中间交工证书

计 量

〔二〕计量支付程序
中间交工证书

填写中间计量单

专业监理工程师审核签认

同意否
不同意

同意
填写中间支付申请证书

驻地监理工程师审核签字
工程经理部审核签字

同意否
不同意

同意
业主向承包人支付

〔三〕进度控制程序

承包商提交施工进度方案
公布开工

审批

调整、单项工程进度方案
按批准的进度
审批分项、分部工程开工申请

否 是
是否关键工作
监视检查单项工程施工进度

是
修改总体进度方案
是否承包商原因
正常否
是 否

否
是否关键工作
调整、单项工程进度方案
否

〔四〕质量理程序
?施工阶段工程质量控制工作流程图?
开工准备
〔承包〕

附有：
l 施工组织设计
l 施工人员到场情况
l 施工设备到场情况
l 材料到场情况
l 材料检验情况

提交工程开工报审表
〔承包〕
①

审查开工
〔监理〕
否

批准开工申请
〔监理〕
同意

分项分部工程施工
〔承包〕

检验批完成后自检
〔承包〕
⑦
整改
〔承包〕
②

自检合格？
否
③　④
填报?报验申请表?
〔承包〕
整改

转入下一个分项分部工程施工
是

检查检验批质量
现场检查、试验室检验
〔监理〕

检查合格？
否

签署?报验申请表?
〔监理〕
是

本分项分部工程
是否全部完成

否
是
本分项分部工程完成

填写?检验申请表?
〔承包〕

整改
〔承包〕
审查分项分部工程质量
现场检查质量核查
〔监理〕

审查合格？
否 ⑦
签署?报验申请表?
予以确认验收
〔监理〕
⑥ 是

本工程的各分项分部工程是否均完成？

否

是
开工验收资料准备
〔承包〕
进展开工预检
〔承包〕

整改
申请工程开工验收
〔承包〕

补充再准备

审核开工验收申请
〔监理〕

资料是否符合要求？
现场检查是否合格？
否 否

签署工程开工验收申请
〔监理〕
是 是

组织工程验收
〔建立〕

三、监理工作控制要点及目的值
（一） 监理工作控制要点
1、明挖工程
（1） 开槽时注意开槽深度支槽开槽时深度达1.5米立即支撑；开槽时槽底严禁扰动尽量保持原状土。如超挖时超挖局部回填石料严禁回填素土。
〔2〕承插口采用砂石根底的厚度要满足要求槽底排水畅通无积水图纸均匀假设有不符合设计要求情况应做相应处理。
〔3〕当沟槽成型后不能长时间的亮槽应抓紧铺设道在此之前要保证材的完好性和胶圈的闭性。道完毕之后要对其闭性进展检验。
〔4〕严格检查检查井的配筋情况检查井的几何尺寸井底的强度符合要求前方可砌井。
〔5〕严格控制回填石屑的厚度回填土时严格按照道路进展回填以使其压实度到达要求。
〔二〕监理工作的目的
1、监理工作的指导思想：诚心敬业、科学务实、尊纪守法、严格监理、提供优质效劳、持续改良工作、增加顾客满意。
2、质量控制目的：到达天津政工程质量检验评定合格。
3、控制目的：通过建立严的目的理体系在保证质量的前提下将工程造价控制在业主规定的范围内。
4、进度控制目的：按合同规定的日如开工验收。
5、平安文明施工目的：审查施工的平安文明施工方案杜绝施工重大伤亡事故争创天津文明工地。
四、监理工作及措施
〔一〕监理
1、施工阶段的质量控制
（1） 质量的事前控制
①掌握和熟悉质量控制的技术根据。
②施工现场的质量检查验收
③施工队伍的资质
a.各专人操作、理人员资质、才能的检查及审施工工程质量保证体系平安施工、文明施工保证体系。
b.主动向当地质量监视站联络汇报在本工程开展质量监视的详细争取当地质量监视站的支持和协助。
c.审核施工材料、制品试件取样及试验和方案。
d.审核施工制定的成品保护的措施。
e.完善质量填表质量事故的制度等。
④工程所需原材料、半成品的质量控制
凡运到现场的原材料半成品或购配件进场前应向工程监理机构提交?工程永久材料报审表及施工机械设备报审表?同时附有出厂合格证及技术说明书；由施工按规定要求进展检验或试验经监理工程师审查并确定其质量合格后方准进场。凡没有出厂合格证明及检验不合格者不得进场。监理工程师组织抽检或见证取样试验合格前方允许进场对于材料、半成品、构配件等应根据它们的特点以及对方防潮、防晒、防锈、防腐蚀、、隔热以及温度等不同的要求安排适当的存放条件以保证其存放质量假如存放保存条件不良监理工程师要求施工承包加以改善并到达要求对于按要求存放的材料监理工程师在存入后每隔一定时间检查一次在材料、器材等使用前也应由监理工程师对其质量再次检验确认后方可允许使用对于某些地方材料及现场配制的制品要求承包事先进展试验到达要求方准施工主要检查的材料及检验批次如下：
A.水泥
a. 组批规那么：按同一厂家、同等级、同品种、同批且连续进场的水泥袋装水泥不超过200t为一批。缺乏200t为一批。
b.抽样数量：每一验收批抽样不少于12Kg。
c.抽样：随机从不少于20袋中各取等量水泥经混拌均匀后按照四分法再从中称取不少于12Kg水泥作为试验试样。
d.检验工程：凝结时间〔初、终凝〕、安定性水泥胶砂强度〔抗压、抗折〕、细度等。
e.在使用中对水泥质量存疑心或水泥出厂超过三个月〔快硬性水泥超过一个月〕时应进展复验并按复验结果使用。
B.砂子
a.组批规划：应按同产地、同规那么、同一进场时间分批验收以400m3或600T为一验收批缺乏上述数量以一批计。
b.抽样数量：每一验收批取样22Kg。
c.抽样：取样部位应均匀分布先将取样部位表层铲除然后各部位抽取大致一样的砂共8份组成一组试样。
d.检验工程：颗粒级配、含泥量、泥块含量等。
C.碎石
a.组批原那么：应按同产地、同规格、同一进场时间分批验收以400m3或600T为一验收批缺乏上述数量以一批计。
b.抽样数量：当粒径不大于200m时取样40Kg；当粒径为31.5mm-40mm时取样80Kg。
c.抽检：在料堆取样时取样部位均匀分布取样前先铲除表层然后在各部位抽取大致相等的石子共15份。〔在料堆顶部、中部、底局部布各由5个不同部位取样〕组成一组样品。
d.检验工程：颗粒级配、含泥量、泥块含量、针片状颗粒总含量检验等。
D.砖
a.组批原那么：取样每3.5-15万块为一验收批缺乏3.5万块按一批计。
b.抽样数量：20块
d.检验工程：抗压强度
E.钢筋
a.组批原那么：热轧圆盘条、热轧光圆钢筋和带肋钢筋：同牌、同规格、同炉60t为一验收批。
b.抽样数量：各4根
c.检验工程：拉伸试验、弯曲试验。
F.道的内外压试验：进入施工现场的排水材应以同一厂家和品种、级别、规格一样的材为一验收批。从中抽取十根进展外观质量和几何尺寸检验检验合格后的材从中抽取二根进展材内外压试验检验。
G.胶圈
a.组批原那么：同一规格为一验收批
b.抽样数量：不同规格送1根
c.检验工程：物理性能试验
H.井盖
a.组批原那么：100套为1验收批
b.抽样数量：3套
c.检验工程：承载力试验
I.砂浆试块：
a.组批原那么：检查井每砌筑10座制作一组试件井内抹灰10座制作一组试件。
b. 抽样数量：每组6块
c.检验工程：抗压强度
J.砼试块：
a. 组批原那么：根底、商品混凝土每100m3为一验收批；检查井每砌筑10座检查井为一验收批。
b.抽样数量：每组3块
c.检验工程：抗压强度
⑤施工机械的质量控制
审查施工设备的数量及参数是否满足施工需要审查施工设备是否报验与设备完好情况是否与批准方案相一致对于设备性能不能保证施工需要时不准使用。
⑥审查施工提交的施工组织设计及专项施工方案
在工程工程开工前承包必须完成施工组织设计的编制及审批工作填写?施工组织设计报审表?报送工程监理机构总监理工程师在约定的时间内组织专业监理工程师审查提出后由总监理工程师审核签认如需承包修改时由总监理工程师签发书面退回承包修改后再报审总监理工程师重新审核已审完的施工组织设计由工程监理机构报送建立监视承包应按审完的施工组织设计组织施工如需对其内容做较大的变更应在施行前将变更内容书面报送工程监理机构审核。施工技术难度大专业性强工程应做专项施工方案由施工技术负责人后总监批准前方能施工必要时须经部门批准。
⑦工程定位及标高基准控制
监理工程师要求施工承包对建立〔或其委托〕给定的原始基准点基准线和标高等测量控制点进展复核并将复测结果呈报监理工程师审核经批准后施工始能据以进展准确的测量放线建立施工测量控制网并应对其正确性负责同时做好基桩的保护。
⑧严把开工关
总监理工程师对于拟开工工程有关的现场各项施工准备工作进展检查并认为合格后方可发布开工指。由于建立原因或其它非承建原因导致工程暂停时工程监理机构应如实记录所发生的实际情况总监理工程师应在施工暂停原因消失具备复工条件时及时签署工程复工报审表指承包继续施工。由于承包的原因导致工程暂停在具备复工条件时工程监理机构应审查承包报送的复工申请及有关材料同意后由总监理工程师签署工程复工报审表指承包继续施工。对于合同中所列工程及工程变更的工程开工前承包须提交?工程开工报审表?经监理工程师审查前述各方面条件具备并由总监理工程师予以批准后承包才能开场正式进展施工。
⑨监理组织的监控准备工作
建立并完善工程监理机构的质量控制体系做好监控准备工作使之能适应工程工程的质量监控的需要。
〔2〕质量的过程控制
1) 施工工艺过程质量控制表
执行?城排水工程质量检验?〔GB29-52-2003〕
分部工程
分项工程
检验工程
控制手段
明挖
沟槽开挖
槽底高程
水准仪检测
旁站+巡视
槽底中线每侧宽度
经纬仪或挂中心线钢尺检查
沟槽边坡
坡度尺检查
道根底
平基厚度
钢尺检查
旁站+巡视
座高度
钢尺检查
道安装
中线位移
经纬仪检测或挂中心线用钢尺检查
旁站+巡视
承插口内底高程
水准仪检测
接口
柔性
径≤1000
钢尺检查胶圈至承口端的间隔
径≥1000
检查井
砼抗压强度
试件
旁站+巡视
砂浆强度
试件
井身内径尺寸
钢尺检查
井底高程
水准仪检测
根底厚度
钢尺检查
闭水〔气〕
灌水计算渗水量
回填
回填石屑
钢尺检查
旁站
回填土
环检查
2) 工序交接检查
坚持上道工序不经检查验收不准进展下道工序的原那么上道工序完成后先由施工进展自检〔专职检〕认为合格后再现场监理工程师或其代表到现场会同检验检验合格后签署认可方能进展下道工序的施工。
工序施工完毕
返修

施工自检、专职检处检

不合格
驻地现场工程师或其代表
合格

会同现场检查
实验室检验

合格？
不合格

合格
签署质检合格

进展下道工序

3) 隐蔽工程检查验收
隐蔽工程完成后先由施工自检〔专职检〕初验合格后填报隐蔽工程质量验收单现场监理工程师检查验收。

4) 工程变更和处理
施工提出变更的处理流程图

施工书面提出工程变更书

总监室接办

与业主联络
现场监理工程师或总监组织审核〔各专业监理工程师参与〕

承受？
—

+
现场监理工程师或总监就变更费别与乙方协商
与业主联络

+

总监理工程变更

5) 设计变更或技术核定处理
由业主原因指出的设计变更或技术核定的处理流程图
与业主联络
总监口头

总监室拟订文稿

总监审核

设计提出修改后设计图纸

总监组织审核

修改？
+

—
与业主联络
总监审核
现场监理工程师

施工

6) 工程质量事故处理
包括质量事故原因责任分析质量事故处理措施的商定批准处理工程质量事故的技术措施处理措施效果的检查。
7) 行使质量监视权下达停工指
为了确保工程质量出现以下情况之一者总监理工程师有权指施工立即停工整顿。
a.未经检验即进展下道工序作业者
b.工程质量下降经指出后未采取有效改正措施或采取了一定措施而效果不好继续作业者。
c.擅自采用未经认可或批准的材料。
d.擅自变更设计图纸的要求。
e.擅自将工程转包。
f.擅自让未经同意的施工进场作业者
g.没有可靠的质量保证措施贸然施工已出现质量下降的征兆。
h.其它。
8) 严格单项工程开工和复工审批制度
凡单项工程开工及停工复工均应遵照理流程

施工

与业主及各方面协调会
总监

申报 签章
总监室
提出
初审
转发 签署 提示
现场监理工程师

9) 质量、技术签证
凡质量技术问题方面有法律效力的最后签证只能由工程总监理工程师一人签署专业质量监理工程师现场质量检验员可在有关质量技术方面原始凭证上签字最后由工程总监理工程师检查前方有效。
10) 行使好质量否决权为工程进度款的支付签署质量认证
施工工程进度款的支付申请必须有质量方面的认证这既是质量控制的需要也是控制的需要。

业主
施工
支付
支付 拒付
总监办
申请
支付证书

现场监理工程师

总监

同意或拒付
11) 监理质量监理日志
现场质量监理工程师及质量检验人员应逐日记录有关工程质量动态及影响因素的情况。
12) 组织现场质量协调会
现场质量协调会一般由现场监理工程师或总监理工程师主持协调会后应。
现场监理工程师或总监理工程师主持协调会

指定有关人员拟订文稿

征求有关方面包括业主
现场监理工程师或总监审查、核定

修改？

+
总监室签章、行文外发

13) 定向总监、业主有关工程质量动态情况
现场监理组每月向总监及业主有关工程质量方面的情况及其它质量方面的重大事宜那么应及时提出。
〔3〕质量的验收
①、单项工程开工验收
凡、单项工程完工后施工初验合格再提出验收申请表。
施工提出单项工程验收申请报表、各分项工程质量验收单

试验室检验
资料
验核质量评定资料
会同现场
检查

合格
—
+
工程质量等级评定

签署中间交工证书

②工程开工验收。
③审核开工图及其它技术资料。
④整理工程技术资料并编目建档。
〔4〕施工阶段的进度控制
①进度的事前控制
A.编制工程施行总进度方案
工程施行进度方案为对工程施行起控制作用是工目的是确定施工承包合同工条款的根据是审核施工提交的施工方案的根据也是确定和审核施工进度与设计进度材料设备供给资金资源方案是否协调的根据。
B.审核施工提交的施工进度方案
主要审核是否符合总工控制目的的要求审核施工进度方案与施工方案的协调性和合理性等。
C.审核施工提交的施工方案
主要审核保证工充分利用时间的技术组织措施的可行性合理性。
D.审核施工提交的施工总平面图
主要审核施工总平面图与施工方案施工进度的协调性和合理性。
E.制定由业主供给材料设备的需要用量及供给时间参数编制有关材料设备的采供方案。
②进度的事中控制
进度的事中控制一方面是进展进度检查动态控制和调整；另一方面及时进展工程量计量为向施工支付进度款提供进度方面的根据。
其中工作内容有：
A.建立反映工程进度的监理日志
逐日如实记载每日形象部位及完成部位的实物工程量同时如实记载影响工程进度的内外人为和自然的各种因素。暴雨、大风、现场停水和停电等注明起止时间〔小时分〕
B.工程进度的检查
审核施工每周每月提交的工程进度审核要点是：
a.方案进度与实际进度的差异
b.形象进度实物工程量与工作量指标完成情况的一致性。
C.按合同要求及时进展工程计量验收。
D.有关进度计量方面的签证
进度计量方面的签证是支付工程进度款计算索赔延长工的重要根据。
E.工程进度的动态理
实际进度与方案进度发生差异时应分析产生的原因并提出进度调整的措施与方案并相应调整施工进度方案及设计材料、设备、资金等进度方案必要时调整工时目的。
F.为工程进度款的支付签署进度计量方面的认证
G.组织现场协调会其职能为：
a.协调总包不能解决的内外关系问题。
b.上次协调会执行结果的检查。
c.总结理上的问题。
d.现场有关的重大事宜。现场协调回协调会纪要。
H.定向总监、业主有关工程进度情况现场监理组每月做监理月报。
③进度的事后控制
当实际进度与方案进度发生差异时在分析原因的根底上采取以下措施：
A.制定保证总工不被打破的对策措施
技术措施：如缩短工艺时间减少技术间歇实行平行流水立体交插作业等。
组织措施：如增加作业队增加工作人数增加工作班次。
经济措施：如实行包干奖金进步计件单价进步奖金程度。
其它配套措施：如改善外部配合条件改善劳动条件施行强有力调度等。
B.制定总工打破后的补救措施
C.调整相应的施工方案材料设备资金供给方案等在新的条件下组织新的协调和平衡。
〔二〕监理措施
1.质量控制措施
组织措施：建立健全监理组织完善职责分工及有关质量监理制度落本质量控制责任。
技术措施：严格事前、事中和事后的质量控制措施。
经济及合同措施：严格质量检验和验收不符合合同规定质量要求拒付工程款。
2.进度控制
组织措施：落实进度控制的责任建立进度控制协调制度。
技术措施：建立施工作业方案体系增加施工作业面采用高效能施工设备采用新工艺新技术缩短工艺过程和工序间的间歇时间。
经济措施：对由于承包方的原因拖延工时必须进展必要的经济处分对工提早者施行奖励。
合同措施：按合同要求及时协调有关各方的进度以确保工程形象进度要求。
3.监理抽检试验
本工程施行见证取样制度按照不小于30的频率进展取样施工抽样人与监理的见证人员必须一同在现场进展抽样抽样人员应按照技术和规定进展抽样见证人员应对试样进展监护并配合施工抽样人一起将试样送到第三方权威检测进展试验另外监理再按频率进展的5的抽样试验。
4.旁站监理
现场工地监理人员应在各施工点监理施工根据工程施工难易程度复杂性和稳定程度不同可采取全过程旁站监理、局部时间旁站监理和检验抽检三种形式。
5.平安文明施工措施
监理机构监理平安检查体系设专职平安员。
（1） 开工前审查承包方平安消费理体系及保证体系及平安施工施行方案。
（2） 审查施工特殊岗操作人员上岗证保证持证上岗。
（3） 审查各项工作的平安交底记录。
（4） 审查承包方制定的各项平安操作规程的针对性、合理性及施行情况。
（5） 认真执行文明施工理催促承包按执行并审查其文明施工方案检查其施行情况。
（6） 施工现平安隐患及违犯文明施工行为及时明示必要时下达整改书或暂停。
五、监理抽检
监理按不小于20的频率进展抽验预计抽验频率统计如下
分部工程
分项工程
检验工程
抽检点数
雨水
污水

沟槽开挖
槽底高程
600
260
槽底中线每侧宽度
600
260
沟槽边坡
600
260
道根底
平基厚度
106
70
座高度
106
70
道安装
中线位移
106
70
承插口内底高程
106
70
接口
承插
口
径≤1000
300
130
径≥1000
检查井
井身内径尺寸
60
40
井底高程
60
40
根底厚度
60
40
回填
回填石屑
60
40
六、验收与评定
当工程完工后监理人员应协助建立和施工按有关整理资料准备开工验收与评定。

天津华北工程监理
2005年7月
