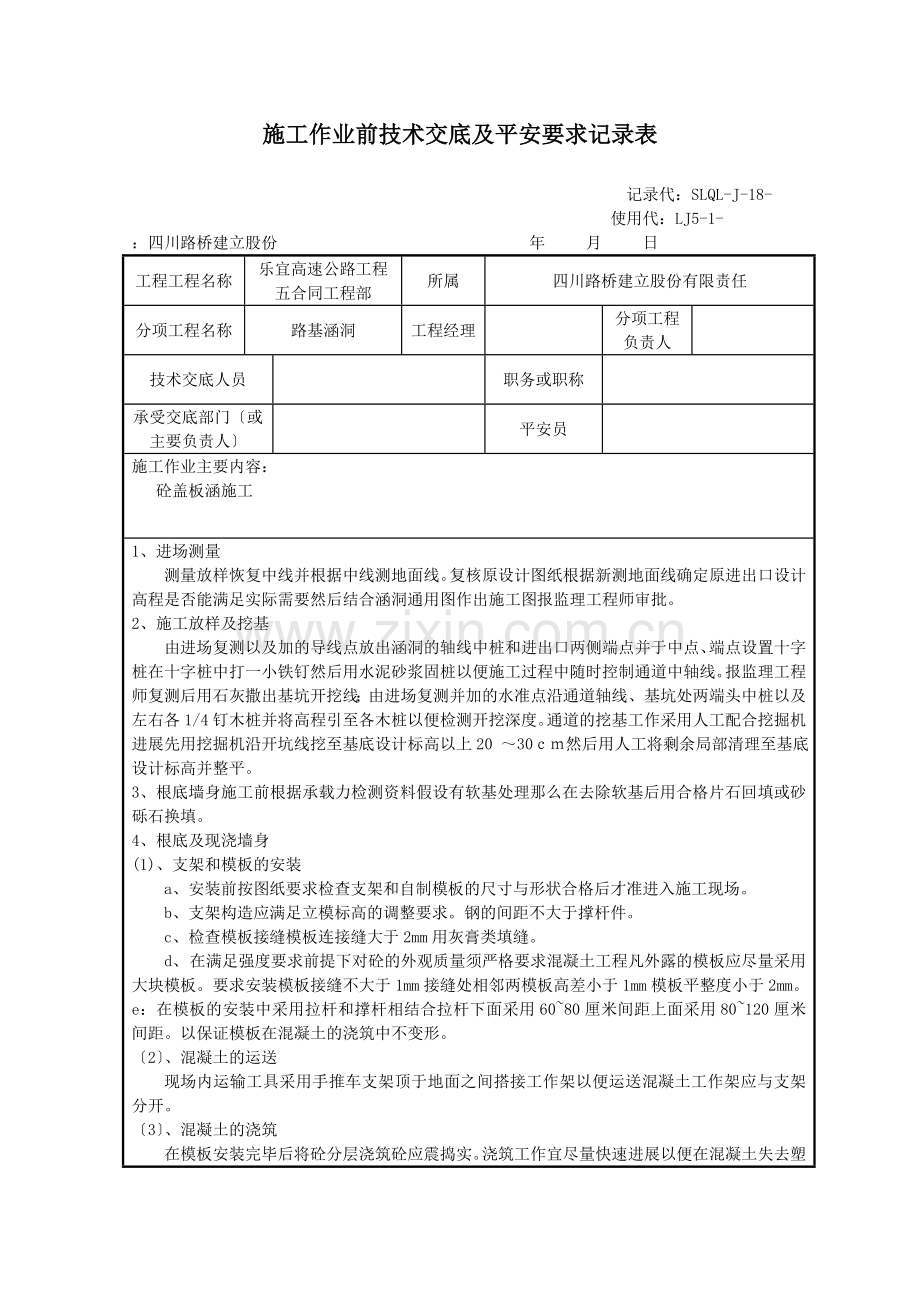

施工作业前技术交底及平安要求记录表

记录代：SLQL-J-18-
使用代：LJ5-1-
：四川路桥建立股份 年 月 日
工程工程名称
乐宜高速公路工程五合同工程部
所属
四川路桥建立股份有限责任
分项工程名称
路基涵洞
工程经理

分项工程负责人

技术交底人员

职务或职称

承受交底部门〔或主要负责人〕

平安员

施工作业主要内容：
砼盖板涵施工

1、进场测量
测量放样恢复中线并根据中线测地面线。复核原设计图纸根据新测地面线确定原进出口设计高程是否能满足实际需要然后结合涵洞通用图作出施工图报监理工程师审批。
2、施工放样及挖基
由进场复测以及加的导线点放出涵洞的轴线中桩和进出口两侧端点并于中点、端点设置十字桩在十字桩中打一小铁钉然后用水泥砂浆固桩以便施工过程中随时控制通道中轴线。报监理工程师复测后用石灰撒出基坑开挖线；由进场复测并加的水准点沿通道轴线、基坑处两端头中桩以及左右各1/4钉木桩并将高程引至各木桩以便检测开挖深度。通道的挖基工作采用人工配合挖掘机进展先用挖掘机沿开坑线挖至基底设计标高以上20 ～30ｃｍ然后用人工将剩余局部清理至基底设计标高并整平。
3、根底墙身施工前根据承载力检测资料假设有软基处理那么在去除软基后用合格片石回填或砂砾石换填。
4、根底及现浇墙身
(1)、支架和模板的安装
a、安装前按图纸要求检查支架和自制模板的尺寸与形状合格后才准进入施工现场。
b、支架构造应满足立模标高的调整要求。钢的间距不大于撑杆件。
c、检查模板接缝模板连接缝大于2mm用灰膏类填缝。
d、 在满足强度要求前提下对砼的外观质量须严格要求混凝土工程凡外露的模板应尽量采用大块模板。要求安装模板接缝不大于1mm接缝处相邻两模板高差小于1mm模板平整度小于2mm。
e：在模板的安装中采用拉杆和撑杆相结合拉杆下面采用60~80厘米间距上面采用80~120厘米间距。以保证模板在混凝土的浇筑中不变形。
〔2〕、混凝土的运送
现场内运输工具采用手推车支架顶于地面之间搭接工作架以便运送混凝土工作架应与支架分开。
〔3〕、混凝土的浇筑
在模板安装完毕后将砼分层浇筑砼应震捣实。浇筑工作宜尽量快速进展以便在混凝土失去塑性前完成。
〔4〕、混凝土养护
混凝土浇筑后立即进展养护。在养护间使混凝土外表保持潮湿防止雨淋、日晒和受冻。对混凝土外露面待外表收浆凝固后即用草帘等物覆盖并经常在模板及草帘上洒水洒水养护的时间应不少于7天。
5、现浇盖板
〔1〕、支架和模板的安装
a：安装前按图纸要求检查支架和自制模板的尺寸与形状合格后才准进入施工现场。
b：支架构造应满足立模标高的调整要求。钢的间距不大于撑杆件。
c：检查模板接缝模板连接缝大于2mm用灰膏类填缝。
d: 在满足强度要求前提下对砼的外观质量须严格要求混凝土工程凡外露的模板应采用2m2钢模板或胶合板〔厚度应大于2cm〕或粗面木材料以厚胶合板或衬以金属板。要求安装模板接缝不大于1mm接缝处相邻两模板高差小于1mm模板平整度小于2mm。
〔2〕、钢筋骨架安装：
ａ:骨架制作：在支架上浇筑钢筋混凝土盖板时应先在模板内制成平面骨架制作钢筋骨架时须焊扎巩固。多层钢筋焊接时可采用侧面焊缝使之形成平面骨架焊接缝设在弯起钢筋的弯起点处。如斜筋弯起点之间的间隔 较大应在中间局部适当增加短段焊接以便有效地固定各层主钢筋。
ｂ：钢筋接头：钢筋绑扎接头要求：受拉钢筋搭接长度不小于设计范围：Ⅰ级钢筋不小于25ｄⅡ级钢筋不小于35ｄ〔ｄ为钢筋直径〕；受压钢筋搭接长度应取受拉区搭接长度的0.7倍。钢筋的焊接采用搭叠式电弧焊接钢筋端部应预先折向一侧使两接合钢筋在搭接范围内轴线一致以减少偏心。搭接时双面焊缝的长度不小于５ｄ单面焊缝的长度不小于１０ｄ。
ｃ：钢筋骨架的拼装：用焊接的拼接骨架时应用样板严格控制骨架位置。骨架的施焊顺序宜由骨架的中间到两边对称地向两端进展并应先焊下部后焊上部每条焊缝应一次成活相邻的焊缝应分区对称地跳焊不可顺方向连续施焊。为保证混凝土保护层的厚度应在钢筋骨架与模板之间错置适当数量的水泥砂浆垫块、混凝土垫块或钢筋头垫块骨架侧面的垫块应绑扎结实。
〔3〕、混凝土的运送
现场内运输工具采用手推车支架顶于地面之间搭接工作架以便运送混凝土工作架应与支架分开。
〔4〕、混凝土的浇筑
在钢筋全部绑扎好之后将砼盖板半幅分次浇筑或用斜层法从两端对称地向跨中浇筑在跨中合拢为防止支架不均匀沉陷的影响浇筑工作宜尽量快速进展以便在混凝土失去塑性前完成。
〔5〕混凝土养护
混凝土浇筑后立即进展养护。在养护间使混凝土外表保持潮湿防止雨淋、日晒和受冻。对混凝土外露面待外表收浆凝固后即用草帘等物覆盖并经常在模板及草帘上洒水洒水养护的时间应不少于7天。
〔6〕预制盖板必须在砼到达设计强度50后才能脱底模砼强度到达设计强度85后才能堆放和运输并要求在盖板端部用两点搁支同时不得使上、下面倒置。
6、墙、直翼墙、涵洞内及洞口附属工程浆砌块石及片石的修筑
块石的尺寸要求：30cm×30cm×100cm砌筑前应将石块外表泥垢清扫干净并用水保持潮湿。砌筑前必须两面立杆线外面线应顺直整齐内面线大致适顺以保证砌体各局部的几何尺寸符合设计要求。所以在砌筑过程中要经常效正杆线浆砌块石应卧浆铺砌立缝填浆补实不得有空隙和立缝贯穿现象。砌筑中断时可将砌好的石层孔隙用砂浆填满再砌时外表要仔细清扫干净洒水潮湿。施工中每隔4～6m设置一道沉降缝沉降缝贯穿整个断面洞口与墙身分隔砌筑沉降缝缝宽1～2cm缝内填沥青麻絮。
砌筑工艺要求：必须分层安砌一丁一顺每一条丁石应安砌于上、下两条顺石正中部每隔一层石料砌体的竖缝应上、下对齐横缝应在一条直线上。砌体外露面的镶面石必须人工修凿石料尺寸必须满足30cm×30cm×100cm砌体缝宽1.3-1.5cm帮衬石和填芯石也应采用上述规格的块石互相锁合分层砌缝宽不大于2.0cm。任何砌体砂浆必须采用机械拌合严禁人工拌合要求每一砌筑工点必须配置假设干砂浆拌合机。砌筑前对每一石块进展洗净并彻底饱和石块砌于抹砂浆之上并保证石块固定就位砂浆饱满无空缝石料按层砌筑直翼墙外表勾缝力求到达美观结实洞口翼墙和涵身应做到别离有序其间采用砂浆填塞。
7、台背回填
台背回填需防水层建成并且涵台砼、涵底铺砌砂浆强度到达85％以后才进展回填材料采用透水性良好的砂砾石或砂质土壤。回填时两个涵台同时对称填筑分层压实每层填筑控制在15ｃｍ以内用冲击夯夯实压实度到达96％。盖板顶面填土时第一层摊铺厚度大于30ｃｍ以防止剧烈冲。
施工过程中当洞顶覆土厚度小于0.5米时涵顶及涵两侧填土在两倍孔径范围内必须采用人工分层夯实；当洞顶覆土厚度在0.5～1.0米时涵顶可通过施工车辆但压路机必须采用静压。
8、平安、文明施工。
进入施工现场应戴好平安帽高空和桩孔作业人员应系好平安带〔两米以上为高空〕平安带使用高挂低用。施工支架和操作平台等高空施工区域应设置栏杆和防坠平安网施工平台使用跳板应符合要求捆绑必须结实。施工现场内尽量防止穿插作业高空作业应将过道清理畅通以免作业人员被绊倒摔伤。现场应亲注意施工用电平安不得随意开启配电箱电工应及时检修检查电路系统。警卫人员不得善离任守现场谢绝闲人参观逗留做好防火、防盗工作。施工过程中应保持现场整洁美观保护各类标语、标示牌材料分类堆码整齐机具设备定点整齐摆放；施工现场每天专人进展清洁工作场内排水应畅通无阻施工现场的施工用水应通过专用渠道排入沉降池澄清后再排入水沟。工作人员工作相貌应当积极向上施工现场制止嬉戏、玩耍、打闹、说脏话尽量防止背着思想包袱上岗。

参加交底人员签名：
工程负责人： 填表人： 日： 年 月 日
