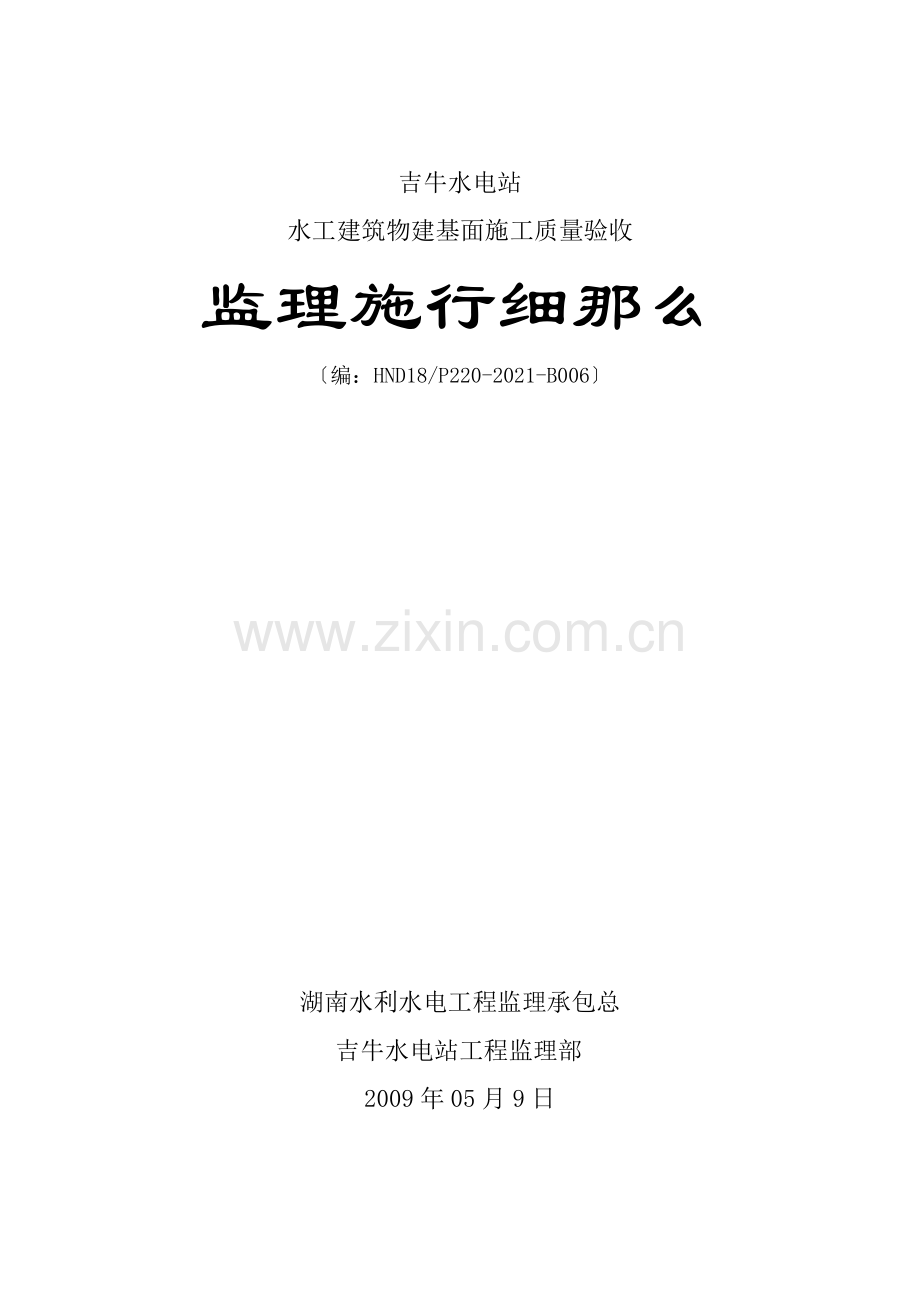

吉牛水电站
水工建筑物建基面施工质量验收
监理施行细那么
〔编：HND18/P220-2021-B006〕

湖南水利水电工程监理承包总
吉牛水电站工程监理部
2009年05月9日

全宗国

刘燕清

编写：高守胜

目 录
1 总 那么 3
2 开挖过程检验 3
3 监理预检 3
4 建基面验收 4
5 其 他 4
6 附件 5

吉牛水电站
水工建筑物建基面施工质量验收监理施行细那么

1 总 那么
1.1 为了有利于水工建筑物建基面施工质量验收工作的顺利进展根据工程施工合同有关规定编制本施行细那么。
1.2 本细那么根据?水工建筑物岩石根底开挖工程施工技术?〔DL/T 53-2007〕、?水电水利工程施工测量?〔DL/T 5173-2003〕、?水电水利工程爆破施工技术?〔DL/T 5135-2001〕、?水利水电根本建立工程单元工程质量等级评定?〔土建工程〕〔DL/T 5113.1-2005〕、?水电水利工程施工通用平安技术规程?〔DL/T 5370-2007〕、?水电站根本建立工程验收规程?〔DL/T 5123-2000〕、?监理规划?等有关工程规程、及合同有关规定编制。
1.3 本细那么仅适用于本工程主体工程水工建筑物和重要临时建筑物的岩质边坡、岸坡和岩石地基开挖工程。辅助工程建基面开挖施工质量验收可参照本细那么适当简化进展。
1.4 水工建筑物建基面开挖工程施工质量检验分承包人自检、监理预验和根底结合验收工作小组终验三个阶段进展。
2 开挖过程检验
2.1 根底开挖过程中承包人地质工程师应注意地质条件的检查当开挖至保护层时发现存在设计图中未标注或存在差异的软弱层、断层破碎带、沿断层岩脉加剧风化区域或其他不良地质情况应及时将有关资料报送设计和监理以便于设计及时进展设计修改或变更。
2.2 建筑物根底按设计要求开挖〔包括必须进展的地质缺陷处理〕并经根底清理完毕后承包人应及时进展自检并在自检合格后向监理部报送?建基面开挖单元工程施工质量自检合格证?并申报进展建基面开挖质量结合检验准备?水工建筑物建基面结合验收签证表?。
2.3 承包人应按结合检验要求对揭露的施工缺陷和地质缺陷进展处理与建基面整修并在结合检验确认质量合格后安排进展根底面开工地形测绘和进展地质编录。
3 监理预检
3.1 根底建基面开工地形测绘、地质编录完成和报验资料准备就绪后承包人应及时向监理部报送?水工建筑物建基面结合验收签证表?申请对已开挖完成建筑物根底进展验收签证。
3.2 监理部在收到承包人报送?水工建筑物建基面结合验收签证表?后的24h内由监理会同设计〔地质〕预检预检合格后再会同设计、业主进展并完成对申报工程工程根底进展验收。
4 建基面验收
4.1 根底验收由结合验收工作小组进展。其工作是对已完工的重要水工建筑物建基面进展施工质量检验。
4.2 结合验收工作小组在收到承包人报送的?水工建筑物建基面结合验收签证表?后由监理在24h内组织进展和完成对申报工程工程根底的验收并在验收合格后签发?水工建筑物建基面结合验收签证表?。
如建基面暴露时间有严格的规定监理预检与建基面验收宜同时进展以缩短现场验收工作时间为及时覆盖建基面提供足够的时间。
5 其 他
5.1 建基面施工质量检验与混凝土构造物浇筑开仓前根底面检查在性质上是截然不同的两种作业工序检查。除非另行报经监理部批准否那么这两种检验和检查应分别进展。
5.2 建基面开挖开工申请程序、施工过程理、施工质量控制、单元工程划分、根底验收过程中应完成的开工资料、合同支付计量按工程承建合同规定及有关监理要求进展。
5.3 由于施工质量不合格或根底质量检验申报不当造成根底验收或后序工程延误由承包人承当合同责任。
5.4 工程承包人未按工程承建合同规定申报进展根底验收或未按规定在完成建基面地质编录与开工地形测绘并经报验合格以前擅自进展下序的覆盖作业由此造成返工、施工延误与损失由承包人承当合同责任。
5.5 由于监理部或业主责任未能按工程承建合同规定的时限组织进展并完成根底验收工作致使工程承包人造成经济损失的经监理核签、业主批准后承包人可列入合同支付申报。
5.6本细那么是施工合同技术的补充如有与原合同有冲突的按合同相关规定执行。
6 附件
附图表 验收工作流程图表
附表1 岩石地基开挖单元工程施工质量自检合格证
附表２　水工建筑物建基面结合验收签证表
附表3 岩石地基开挖单元工程质量评定表
附表4 软基和岸坡开挖单元工程质量等级评定表
附表５ 岩石边坡开挖单元工程质量等级评定表

附：
验收工作流程
次序
工作内容
签证手续
参加人员
备注
1
开挖至土石分界面地形测量与初步的地质素描
施工、设计与施工地质、监理

2
开挖至建基面后最终的地形测绘及地质素描
施工、设计与施工地质、监理

3
施工自检
建基面开挖工程施工质量自检合格证
施工、监理

4
结合检验签证
水工建筑物建基面验收证书
施工、监理、设计、施工地质、业主

5
单元工程质量评定
建基面开挖单元工程质量评定表
施工、监理

6
清基并进展砼浇筑〔喷护〕前的准备工作申请开浇〔喷护〕砼
施工、监理

吉牛水电站
岩石地基开挖单元工程施工质量自检合格证
第〔 〕
承建： 合同编：
工程名称或编

分部工程名称或编码

分项工程名称或编码

验收单元工程

保护层开挖

设计建基面高程

项 目
质 量 标 准
质量情况
主要检查工程
1
保护层开挖
浅孔、孔、少药量、火炮爆破

2
建基面
无松动岩块、无爆破影响裂缝

3
断层及裂隙集带
按规定部位挖槽、其深度为宽度的1～1.5倍规模大时按设计要求处理

4
多组裂缝切割的不稳定岩体
按设计要求处理

其他检查工程
1
孔、洞〔井〕或洞穴
按设计要求处理

2
软弱夹层
厚度大于5cm者挖至新颖岩石或设计规定的深度

3
夹泥裂缝〔断层〕
挖至1～1.5倍断层宽度并去除夹泥或按设计规定处理

检查工程
项 目
允许偏向〔cm〕
实测测点数
合格率〔〕
欠挖
超挖
总点数
合格
点数

基坑〔槽〕无〔有〕构造要求或无〔有〕配筋预埋件等
1
坑〔槽〕长度宽〔m〕

2
坑〔槽〕底部标高

3
垂直或斜面平整度

承建

自检
评定
等级

自检部门： 负责人： 年 月 日
注：本表一式二份完成签证后返回报送一份作分部、工程验收资料备查。

吉牛水电站
水工建筑物岩石根底结合验收签证表
〔第 〕
承包： 合同编：
工程名称

分部工程名称

单元工程名称

设计建基面高程

施工时段

起止桩

施
工
及
地
质
缺
陷
鉴
定

联
合
验
收
意
见

建

基

面

简

图

备 查

文 件

目 录

1施工质量自检合格证

2 建基面地形测绘图

3建基面地质编录

4

验
收
小
组
签
名
承包人
工程地质
设计
监理
业主

注：本表一式二份完成签证后返回报送一份。
吉牛水电站
软基和岸坡开挖单元工程质量等级评定表
[第 ]
承包： 合同编：
工程名称

分部工程名称

单元工程名称、部位

单元工程量

桩〔高程〕

检验日
年 月 日
项类
检查工程
质 量 标 准
检 验 记 录
主控工程
1、清基取样检验
符合设计要求

2、根底和岸坡开挖清理坡度
符合设计要求

3、建基面保护
符合设计要求

一般工程
检测工程
设计值
允许偏向
(cm)
实 测 值
合格数
(点)
合格率
()
欠挖
超挖

1、建基面开挖轮廓尺寸
坑〔槽〕长宽

坑〔槽〕底部标高

垂直或斜面平整度

2、建基面和岸坡处理
符合设计要求

检验结果
主控工程

一般工程
共检测 点其中合格 点合格率 。
单元工程等级评定

施工：

单元工程质量等级

监理：
单元工程质量等级

注：“＋〞为超挖“－〞为欠挖。
说明：一式二份报送监理部完成认证后返回报送一份作分部、工程验收资料备查。

吉牛水电站
岩石边坡开挖单元工程质量等级评定表
[第 ]
承包： 合同编：
工程名称

分部工程名称

单元工程名称、部位

单元工程量

桩〔高程〕

检验日
年 月 日
项类
检查工程
质 量 标 准
检 验 记 录
主控工程
1、开挖坡面
稳定无松动岩块

2、平均坡度
不陡于设计坡度

3、保护层开挖
浅孔、孔、少药量、控制爆破

一般工程
检测工程
设计值
允许偏向
(cm)
实 测 值
合格数
(点)
合格率
()
1、坡脚标高

+20
-20

2、坡面部分超欠挖

±2

3、半孔率
岩性特征：
实测值：
检验结果
主控工程

一般工程
共检测 点其中合格 点合格率 。
单元工程等级评定

施工：

单元工程质量等级

监理：
单元工程质量等级

注：“＋〞为超挖“－〞为欠挖。
说明：一式二份报送监理部完成认证后返回报送一份作分部、工程验收资料备查。吉牛水电站
岩石地基开挖单元工程质量等级评定表
[第 ]
承包： 合同编：
工程名称

分部工程名称

单元工程名称、部位

单元工程量

桩〔高程〕

检验日
年 月 日
项类
检查工程
质 量 标 准
检 验 记 录
主控工程
1、保护层开挖
浅孔、孔、少药量、控制爆破

2、建基面
无松动岩块、无明显爆破裂隙

3、不良地质处理
按设计要求处理

4、多组切割的不稳定岩体开挖
按设计要求处理

一般工程
检测工程
设计值
允许偏向
(cm)
实 测 值
合格数
(点)
合格率
()
1、孔、洞〔井〕或洞穴

按设计要求处理

2、基坑〔槽〕无构造要求或无配筋预埋件等
坑〔槽〕长度

坑〔槽〕底部标高

－10
＋20

垂直或斜面不平整度

20

3、基坑〔槽〕有构造要求或无配筋预埋件等
坑〔槽〕长度

坑〔槽〕底部标高

0
＋20

垂直或斜面不平整度

15

4、声波检测〔需要时采用〕
声波降低率小于10或到达设计要求声波值以上

检验结果
主控工程

一般工程
共检测 点其中合格 点合格率 。
单元工程等级评定

施工：
单元工程质量等级

监理：
单元工程质量等级

注：根据所在工程需要是否采用岩石地基声波检测。
说明：一式二份报送监理部完成认证后返回报送一份作分部、工程验收资料备查。
