桥梁钢筋工程施工质量技术交底.doc

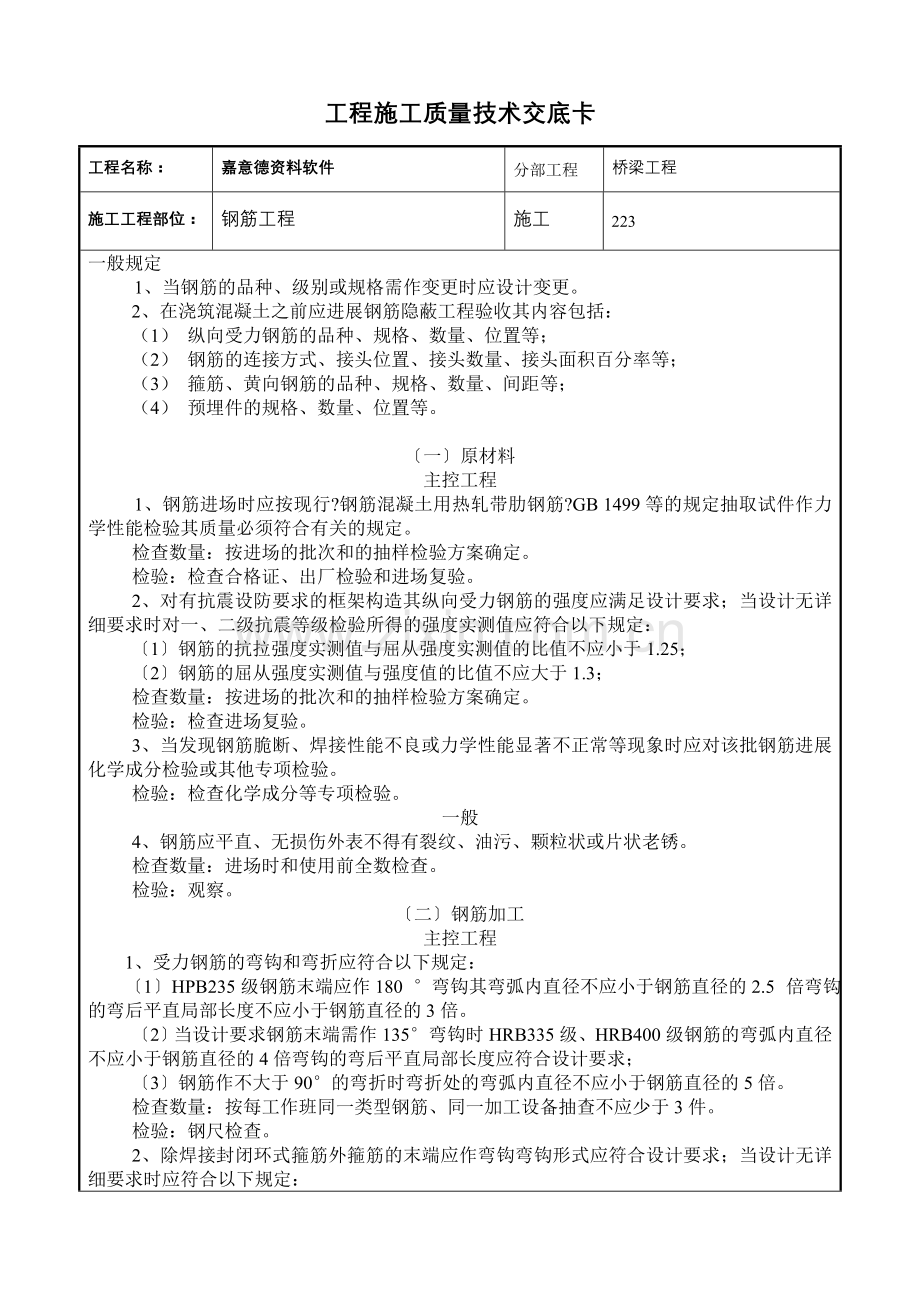

工程施工质量技术交底卡
工程名称：
嘉意德资料软件
分部工程
桥梁工程
施工工程部位：
钢筋工程
施工
223
一般规定
1、当钢筋的品种、级别或规格需作变更时应设计变更。
2、在浇筑混凝土之前应进展钢筋隐蔽工程验收其内容包括：
（1） 纵向受力钢筋的品种、规格、数量、位置等；
（2） 钢筋的连接方式、接头位置、接头数量、接头面积百分率等；
（3） 箍筋、黄向钢筋的品种、规格、数量、间距等；
（4） 预埋件的规格、数量、位置等。

〔一〕原材料
主控工程
1、钢筋进场时应按现行?钢筋混凝土用热轧带肋钢筋?GB 1499等的规定抽取试件作力学性能检验其质量必须符合有关的规定。
检查数量：按进场的批次和的抽样检验方案确定。
检验：检查合格证、出厂检验和进场复验。
2、对有抗震设防要求的框架构造其纵向受力钢筋的强度应满足设计要求；当设计无详细要求时对一、二级抗震等级检验所得的强度实测值应符合以下规定：
〔1〕钢筋的抗拉强度实测值与屈从强度实测值的比值不应小于1.25；
〔2〕钢筋的屈从强度实测值与强度值的比值不应大于1.3；
检查数量：按进场的批次和的抽样检验方案确定。
检验：检查进场复验。
3、当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时应对该批钢筋进展化学成分检验或其他专项检验。
检验：检查化学成分等专项检验。
一般
4、钢筋应平直、无损伤外表不得有裂纹、油污、颗粒状或片状老锈。
检查数量：进场时和使用前全数检查。
检验：观察。
〔二〕钢筋加工
主控工程
1、受力钢筋的弯钩和弯折应符合以下规定：
〔1〕HPB235级钢筋末端应作180°弯钩其弯弧内直径不应小于钢筋直径的2.5倍弯钩的弯后平直局部长度不应小于钢筋直径的3倍。
〔2〕当设计要求钢筋末端需作135°弯钩时HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍弯钩的弯后平直局部长度应符合设计要求；
〔3〕钢筋作不大于90°的弯折时弯折处的弯弧内直径不应小于钢筋直径的5倍。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验：钢尺检查。
2、除焊接封闭环式箍筋外箍筋的末端应作弯钩弯钩形式应符合设计要求；当设计无详细要求时应符合以下规定：
〔1〕箍筋弯钩的弯弧内直径除应满足〔三〕条的规定外尚应不小于受力钢筋直径；
〔2〕箍筋弯后平直局部长度：对一般构造不宜小于箍筋直径的5倍；对有抗震等要求的构造不应小于箍筋直径的10倍。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验：钢尺检查。
一般工程
3、钢筋调直宜采用机械也可采用冷拉。当采用冷拉调直钢筋时HPB235级钢筋的冷拉率不宜大于4HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于1。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验：观察钢尺检查。
4、钢筋加工的开头尺寸应符合设计要求其偏向应符合表“钢筋加工的允许偏向〞的规定。
检查数量：按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。
检验：钢尺检查。
钢筋加工的允许偏向
项 目
允许偏向〔mm〕
受力钢筋顺长度方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
箍筋内净尺寸
±5

〔三〕钢筋连接
主控工程
1、纵向受力钢筋的连接方式应符合设计要求。
检查数量：全数检查。
检验：观察。
2、在施工现场应按现行?钢筋机械连接通用技术规程?JGJ107、?钢筋焊接及验收规程?JGJ18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验其质量应符合有关规程的规定。
检查数量：按有关规程确定。
检验：检查合格证、接头力学性能试验。
一般工程
3、钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的间隔 不应小于钢筋直径的10倍。
检查数量：全数检查。
检验：观察钢尺检查。
4、在施工现场应按现行?钢筋机械连接通用技术规程?JGJ107、?钢筋焊接及验收规程?JGJ18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验其质量应符合有关规程的规定。
检查数量：全数检查。
检验：观察。
5、当受力钢筋采用机械连接接头或焊接接头时设置在同一构件内的接头宜互相错开。
纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d〔d为纵向受力钢筋的较大直径〕且不小于500mm凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。
同一连接区段内纵向受力钢筋的接头面积百分率应符合该设计要求；当设计无详细要求时应符合以下规定：
（1） 在受拉区不宜大于50；
（2） 接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加区；当无法避开时对等强度高质量机械连接接头不应大于50；
（3） 直接承受动力荷载的构造构件中不宜采用焊接接头；当采用机械连接接头时不应大于50。
检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的10且不少于3件；对墙和板应按有代表性的自然间抽查10且不少于3间；对大空间构造墙可按相邻轴线间高度5m左右划分检查面板可按枞横轴线划分检查面抽查10且均不少于3面。
检验：观察钢尺检查。
6、同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径且不应小于25mm。
钢筋绑扎搭接接头连接区段的长度为1.3ll〔ll为搭接长度〕凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值〔见图〕。

同一连接区段内纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无详细要求时应符合以下规定：
（1） 对梁类、板类及墙类构件不宜大于25；
（2） 对柱类构件不宜大于50；
（3） 当工程中确有必要增大接头面积百分率时对梁类构件不应大于50；对其他构件可根据实际情况放宽。
纵向受力钢筋绑扎搭接接头的最小搭接长度应符合附录B的规定。
检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的10且不少于3件；对墙和板应按有代表性的自然间抽查10且不少于3间；对大空间构造墙可按相邻轴线间高度5m左右划分检查面板可按纵、横轴线划分检查面抽查10且均不少于3面。
检验：观察钢尺检查。
7、在梁、柱类构件的纵向受力钢筋搭接长度范围内应按设计要求配置箍筋。当设计无详细要求时应符合以下规定：
（1） 箍筋直径不应小于搭接钢筋较大直径的0.25倍；
（2） 受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍且不应大于100mm；
（3） 受压搭接区段的箍筋间距不应大于搭接钢筋较小直径的10倍且不应大于200mm；
（4） 当柱中纵向受力钢筋直径大于25mm时应在搭接接头两个端面外100mm范围内各设置两个箍筋其间距宜为50mm。
检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的10且不少于3件；对墙和板应按有代表性的自然间抽查10且不少于3间；对大空间构造墙可按相邻轴线间高度5m左右划分检查面板可按纵、横轴线划分检查面抽查10且均不少于3面。
检验：钢尺检查。
钢筋安装
主控工程
1、钢筋安装时受力钢筋的品种、级别、规格和数量必须符合设计要求。
检查数量：全数检查。
检验：观察钢尺检查。
一般工程
2、钢筋安装位置的偏向应符合表“钢筋安装位置的允许偏向和检验〞的规定。
检查数量：在同一检验批内对梁、柱和根底应抽查构件数量的10且不少于3件；对墙和板应按有代表性的自然间抽查10且不少于3间；对大空间构造墙可按相邻轴线间高度5m左右划分检查面板可按纵、横轴线划分检查面抽查10且均不少于3面。
钢筋安装位置的允许偏向和检验
项 目
允许偏向〔mm〕
检查
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量连续三档取植
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查
受力钢筋
间距
±10
钢尺量两端、中间各一点取值
排距
±5
保护层厚度
±10
±10
钢尺检查
±5
±5
钢尺检查
板、墙、壳
±3
钢尺检查
绑扎箍筋、横向钢筋间距
±20
钢尺量连续三档取植
钢筋弯起点位置
20
钢尺检查
预埋件
中心线位置
5
钢尺检查
程度高差
+30
钢尺和塞尺检查

注：1、检查预埋件中心线位置时应沿纵、横两个方向量测并取其中的较大值；
2、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应到达90及以上且不得有超过表中数值1.5倍的尺寸偏向。

承接人：

〔签名〕 年 月 日
交底或部位： 交底人：

〔签名〕 年 月 日
