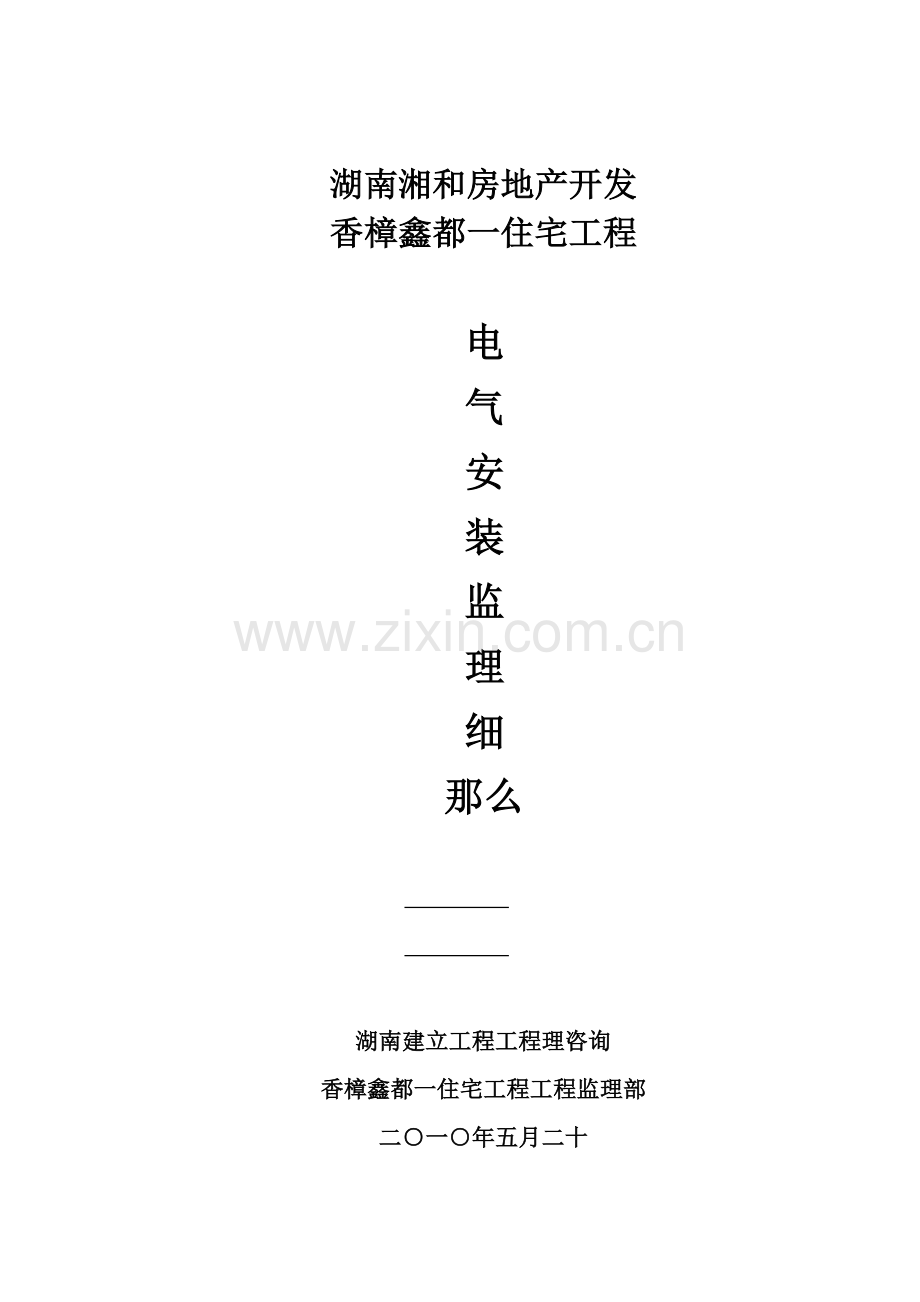

湖南湘和房地产开发
香樟鑫都一住宅工程

电
气
安
装
监
理
细
那么

湖南建立工程工程理咨询
香樟鑫都一住宅工程工程监理部
二○一○年五月二十
目 录

一、工程概况···································2
二、监理工作根据·······························3
三、电气照明、动力、防雷接地···················3
四、电梯安装···································6
五、火灾与自动灭火系统·····················16
六、电视电缆系统·······························26
七、宽带、 ································28

一、工程概况
工程名称：香樟鑫都一住宅工程。
建立：湖南湘和房地产开发。
建立地点：长沙雨花区圭塘树木岭路29。
建立规模：总建筑面积约117702.86㎡地下室面积18666.60㎡。
质监、安监：湖南建筑工程质量平安监视总站。
设计：上海建筑设计。
监理：湖南建立工程工程理咨询。
施工：湖南建筑工程集团第二工程、长沙建筑工程集团、二十三冶第一工程。
勘察：湖南勘测设计院。
本工程含1#、4#、5#、6#栋住宅楼均为高层建筑地上层数分别为33、33、30、33层其±Ⅱ级。地下室防水等级均为二级建筑类别均为一类耐火等级均为一级设防类别均为丙类设防烈度均为6度。

二、监理工作根据
1、工程设计技术包括施工图纸、会审纪要、技术说明及设计变更等；
2、本工程编制的?监理规划?；
3、建立工程施工合同及有关协议等〔包括分包合同〕；
4、施工组织设计、施工方案、技术措施等；
5、现行的工程施工质量验收技术、施工图集和工程质量验收统一〔GB50300—2001〕等；
6、和主部门颁发的工程建立和工程监理的政策、法规和有关规定；
7、工程建立监理合同。

三、电气照明、动力、防雷接地
〔一〕施工阶段质量控制的根本要求：
1、施工队伍的 资质证、施工合同、特殊工种上岗证等。
2、安装和调试用各类计量器具、仪表应检定合格使用时在有效内。
3、各种材料、设备进场后的报验、设备的铭牌标志、试验出厂证、合格证、材质证、平安认证标志等。
4、确需代用材料要申报监理、业主及设计待批准前方可代用。
5、凡不符合设计要求、施工材料、材质不合格者监理有权退货和暂时停工。
〔二〕工程电气安装分项、分部工程有：
1、电缆敷设
2、配及内穿线
3、电气照明及其配电盘安装
4、接地装置及防雷装置的安装
5、插接母线安装
6、电缆桥架安装和桥架内电缆敷设
7、电梯安装
8、避雷带安装
9、智能建筑分部〔子分部〕安装
〔三〕电缆线路工程质量控制
一〕主控工程
1、金属电缆支架、电缆导必须接地〔PE〕或接零〔PEN〕可靠。
2、电缆敷设严禁有绞拧锁装压扁保护层断裂和外表严禁划伤等缺陷。
二〕一般工程质量控制要求：
1、电缆支架、托架平整、固定牢靠、位置和间距符合要求；
2、保护安装合理结实；
3、室外埋地敷设的电缆导埋深不应小于0.7m；壁厚小于等于2mm的钢电线不应埋于室外土壤内；
4、外壳接地应符合要求。
三〕控制：
目察、实察、测量、测试、现场纠正返修等措施。
〔四〕配及内穿线工程质量控制：
一〕主控工程控制
1、导线的品种、规格、质量必须符合设计要求和的规定导线间和导线对地的绝缘电阻值必须大于0.5MΩ。
2、金属导必须接地〔PE〕或接零〔PEN〕可靠。
3、薄壁钢严禁熔焊连接塑料的材质及使用场所必须符合设计要求及要求。
4、三相或单相的支流单芯电缆不得单独穿于钢内。
5、不同回路不同电压等级电线严禁穿在同一导内内电线不得有接头。
二〕一般控制工程：
1、电缆导的敷设弯曲半径不许小于径的6倍90°弯不能多于3个敷设前检查内是否有障碍物敷设横平竖直固定点间距一致。
2、内穿线首先检查内是否有障碍、杂物严禁强、弱电混穿一根内。
3、采用多相供电同一建筑物内绝缘层颜色选择应一致保护地线应为黄绿相间色零线用淡兰色相线A相—B相—绿色C相—红色。

〔五〕电器照明及其配电盘安装：
一〕主控工程控制：
1、电器及配电箱〔盘〕规格型符合设计要求大〔重〕件必须埋设结实。
2、器具的接地〔接零〕保护措施和其它平安要求必须符合施工要求。
3、插座的相线、零线、接地位置要符合。
4、线间和线与地绝缘大于0.5MΩ。
二〕一般工程控制：
1、器具安装：牢靠端正位置正确暗插座暗开关的盖板紧贴墙面四周无缝隙灯具及其控制开关动作正常；同类器具的高度要在一个程度线上。
2、配电箱〔盘〕：安装要符合设计要求横平竖直垂直度偏向为1 .5固定结实开孔适宜切口整齐箱内排线整齐编齐全、正确；箱盖灵敏铁壳箱外壳接地线良好。
〔六〕接地及防雷装置的安装：
一〕主控工程的控制：
1、接地装置的接地电阻必须符合设计要求〔≤1Ω〕。
2、建筑物顶部的避雷带必须与顶部外露金属物连成一个整体且形成一个整体电气通路且与避雷引下线连接可靠。
3、卫生间做部分等电位联接且与避雷引下线至少有两处连接。
二〕一般工程的控制：
1、 从防雷带至柱内主钢筋到接地连接线最后到接地极应采用搭接焊搭接长度应符合要求。
2、 避雷带应平正顺直 固定点支持件间距均匀 固定可靠〔程度直线部分0.5—1.5m； 垂直直线部分1.5—3m; 弯曲部分0.3—0.5m〕。
〔七〕插接式母线安装：
一〕主控工程的控制：
1、绝缘系数底座、套的法兰、保护网〔罩〕及母线支架等可接及裸露导体应接地〔PE〕或接零〔PEN〕可靠。不应作为接地〔PE〕或接零〔PEN〕的接续导体。
2、母线与母线与电器接线端子采用螺栓搭接连接时应符合要求。
3、插座母线的母线与外壳同心允许偏向为±5mm。
4、交接试验：相间和相对地间的绝缘电阻大于0.5MΩ交流工频耐压试验电压为1KV当绝缘电阻值大于10 MΩ时可采用2500V兆欧表摇测代替试验持续时间1min无击穿闭路现象。
二〕一般工程的控制：
1、支架与预埋铁件焊接结实〔采用膨胀螺栓固定时应连接结实〕。
2、母线的相序排列及涂色应符合以下规定：
a、上、下布置的交流母线由上至下排列为A、B、C相 ；
b、程度布置的交流母线由盘后向盘前排列为A、B、C相；
c、面对引下线的交流母线左至右排列为A、B、C相；
d、母线涂色：交流A相为B相为绿色C相为红色；在连接处或支持件边缘两侧10mm以内不涂色。
〔八〕电缆桥架安装和桥架内电缆敷设：
一〕主控工程的控制：
1、金属电缆桥架及其支架全长不少于2处与接地〔压〕线接零〔PEN〕干线可靠连接；非镀锌桥架连接板的两端接铜芯接地线〔截面不小于4mm2〕。
2、电缆敷设严禁有绞拧、护层断裂和外表严重划伤等缺陷。
二〕一般工程的控制：
1、直线段钢制电缆桥架长度超过30m应设有伸缩节。
2、电缆桥架转弯处弯曲半径不小于桥架内电缆最小允许弯曲半径。
3、电缆桥架程度安装的支架间距为1.5—3m垂直安装的支架间距不大于2m。
4、电气井内的防火隔堵措施按设计及要求制作。
5、电缆出入电线沟、竖井、建筑物及口处要作封处理。
6、电缆在桥架内固定应符合要求。

四、电梯安装
〔一〕总那么
1、为了统一电梯安装工程质量检验评定促进企业加强理确保工程质量特制定本。
2、本适用于额定载重量5000kg及以下额定速度3m/s及以下各类国产电引驱动电梯安装工程。
3、本的主要指标和要求见根据?机械设备安装工程施工及验收?第四册TJ231〔四〕—78中的“电梯安装〞和?电气装置安装工程施工及验收?GBJ232—82中的第九篇“电梯电气装置篇〞的规定提出。
执行本时尚应符合?建筑安装工程质量检验评定统一?的规定。
4、电梯安装分项工程质量检验评定应全面检查并在分项评定数根底上评定单台电梯质量其质量等级应符合以下规定：
合格：
〔1〕所含分项工程全部合格。
〔2〕质量保证资料根本符合要求。
优良：
〔1〕所含分项工程全部合格其中有50及其以上为优良在优良项中必须含“平安保护装置〞和“试运转〞两个方项。
〔2〕质量保证资料符合要求。
5、电梯安装分部工程质量等级应符合以下规定：
合格：
〔1〕所含电梯单台质量全部合格；
〔2〕质量保证资料根本符合要求。
优良：
〔1〕所含电梯单台质量全部合格其中单台和分项均有50及其以上为优良且各台的“平安保护装置〞和“试运转〞分项必须优良。
〔2〕质量保证资料符合要求。
〔二〕电梯安装工程曳引装置组装
1、保证工程
〔1〕曳引机承重梁安装必须符合设计要求和施工规定。
承重钢梁大多采用槽钢或工字钢安放于机房楼面之上。过去已有放在楼板下面的布置方式因这种安在土建施工时由土建按施工定位后再浇捣混凝土。本钱高故不宜采用楼面上安装时只要把钢梁运至机房内就位即可。承重梁安装时应注意到：
A、承重梁如需埋入承重墙内其支承长度超过墙厚中心20mm且不应小于75mm。对于砖墙梁下应垫的能承受其载荷的钢筋混凝土。
B、多根承重梁安装好后上平面程度度应不大于5/1000承重梁上平面互相间高差不大于0.5mm且互相间的平行度不大于6mm。
检验：观察检查或检查安装记录。
〔2〕当对重将缓冲器完全压缩时轿厢上方空程严禁小于下式所规定的数值。
N=0.6+0.035V2
N—空程最小高度〔m〕
V—电梯的额光速度〔m/s〕
小型杂物电梯的轿厢和对重的空程严禁小于0.3m
检验：尺量检查。
〔3〕轿厢空载时曳引轮数垂直偏向必须小于或等于0.5mm导向轮端面对曳引轮端面的平行变偏向严禁大于1mm。
检验：吊线、尺量检查。
〔4〕限速器绳轮、钢带轮、导向轮安装必须结实转动灵敏其垂直度偏向严禁大于0.5mm。
检验：观察和吊线、尺量检查。
〔5〕钢丝绳应擦干净、严禁有弯、松胶及断丝现象
检验：观察检查
2、根本工程
〔1〕曳引绳张力的互相差值应符以下：
合格：各绳张力互相差值不大于10
优良：各绳张力互相差值不大于5。
检验：轿厢在井道的2/3高度处用50—100N〔5—10kgf〕的弹簧秤在轿厢上以同等拉开距测拉对重侧各曳引绳张力取其平均值。再将各绳张力的互相差值与该平均值进展比拟。
〔2〕制动器闸瓦调整应符合以下规定：
合格：闸瓦应严地合于制动轮的工作外表上松闸时无磨擦。
优良：闸互应严地合于制动轮的工作外表上松闸时间隙均匀且不大于0.7mm。
检验：观察和用塞尺检查。
〔3〕曳引钢丝绳绳头制作应符合以下规定：
合格：巴氏合金浇灌实一次与锥套浇平并能观察到绳股的弯曲弯曲符合要求。
优良：绳胶弯曲符合要求巴氏合金浇灌实饱满平整一致。
检验：观察检查。
〔三〕电梯安装工程导轨组装
1、保证工程
〔1〕导轨安装结实相对内外表间间隔 偏向和两导轨数互相偏向必须符合下表规定：
轨距偏向和导轨的互相偏向表
质次
项 目
偏向值〔mm〕
检验
1
两导轨相对内外表向间隔 〔全高〕
甲
轿厢
+1—0
在两导轨内外表用导轨检验尺塞尺2-3m检查
对重
+2—0
乙
轿厢
丙
对重
2
两导轨的互相偏向〔全高〕

检查安装记录或用专用工具检查
注：电梯额定速度分为三类
甲梯：2、 2.5、 3m/s〔简称高速梯〕
乙梯：1.5、 1.75m/s〔简称快速梯〕
丙梯：0.25、0.5、0.75、1m/s〔简称低速梯〕
〔2〕当对重〔或轿厢〕将缓冲器完全压缩时轿厢〔或对重〕导轨长度必须有不小于0.1+0.035V2〔以来表示〕的进一步制导。
检验：尺量检查。
2、根本工程
〔1〕导轨架安装应符合以下规定：
合格：安装结实位置正确; 焊接时双面焊牢焊缝饱满。
优良：安装结实位置正确横竖端正焊接时双面焊牢焊缝饱满焊波均匀。
检验：观察检查。
3、允许偏向工程
〔1〕导轨组装的允许偏向尺寸要求和检验应符合下表所规定：
导轨组装允许偏向尺寸要求和检验
项次
项 目
允许偏向或尺寸要求〔mm〕
检验
1
导轨垂直度(每5m)
0．7
吊线尺量
2
接头处
部分间隙
0．5
塞尺检查
各阶
0．05
钢板尺塞尺
修光长度
甲
≥300
尺量
乙、丙
≥200
3

≤500
尺量
〔四)桥厢、层门组装
1、保证工程
〔1〕轿厢地坎与各层门地坎间距的偏向均严禁超过±21mm。
检验：尺量检查
〔2〕开门与各层门地坎以及各层门开门装置的滚输与轿厢地坎间的间隙必须在5—8mm范围以内。
检验：尺量检查
2、根本工程
〔1〕轿厢组装应符合以下规定
合格：组装结实轿壁结合处平整开门侧轿壁的垂直度偏向不大于1/1000。
优良：组装结实轿壁结合处平整开门侧轿壁的垂直度偏向不大于1/1000轿壁干净无损伤。
检验：观察和吊线尺量检查。
〔2〕导靴组装应符合以下规定：
A、采用刚性构造
合格：能保证电梯正常运行。
优良：能保证电梯正常运行且轿厢导轨顶面与两导轨靴内外表间隙之和不大于2.5mm。
B、采用弹性构造
合格：能保证电梯正常运行。
优良：能保证电梯正常运行且导轨顶面与导靴滑块面无间隙导靴弹簧的伸缩范围不大于4mm。
C、采用滚轴导靴
合格：滚轮对导轨不歪斜压力根本均匀。
优良：滚轮对导轨不歪斜压力根本均匀中心接近一致且在整个轮缘宽度上与导轴工作面均匀接触。
检验：观察和尺量检查。
D、层门灯盒及召唤盒安装应符合以下规定：
合格：位置正确其面板与墙面贴实横竖端正。
优良：位置正确其面板与墙面贴实横竖端正清洁美观。
检验：观察检查。
E、门扇安装调整应到达以下规定：
合格：门扇平整启闭时无摆动撞击和阻滞现象中分式门关闭时上下部都同时合拢。
优良：门扇平整、干净、无损伤撞击和阻滞现象。中方式门关闭时上下部同时合拢门缝一致。
检验：做启闭观察检查。
3、允许偏向工程
〔1〕层门地坎及门套安装的尺寸要求允许偏向和检验符合下表规定：
层门地坎及门套的尺寸要求
允许偏向和检验
项次
项 目
允许偏向或尺寸要求
检验
1
层门地坎高出最终地面〔mm〕
2—5
尺量
2
层门地坎程度度
1/1000
尺量
3
层门门套垂直度
1/1000
吊线、尺量
4
中分式门关闭时缝隙不大于〔mm〕
2
尺量
〔五)电气装置安装
1、保证工程
〔1〕电梯的供电电源线必须单独敷设。
检验：观察检查
〔2〕电气设备和配线的绝缘电阻必须大于0.5MΩ。
检验：摇表实测检查或检查安装记录。
〔3〕保护接地〔接零〕系统必须良好电线槽及箱、盒连接处的跨接地线必须严结实无遗漏。
检验：观察检查和检查安装记录。
〔4〕电梯的电缆必须绑扎结实排列整齐无扭曲其专用敷设长度必须保证轿厢在极限位置时不受力不拖地。
检验：观察检查。
2、根本工程
〔1〕机房内的配电、控制屏、柜、盘的安装应符合以下规定：
合格：布合理横竖端正。
优良：布合理横竖端正、整齐美观。
检验：观察检查。
〔2〕配电盘、柜、箱、盒及设备配线应符合以下规定：
合格：连接结实接触良好包扎严绝缘可靠标志清楚绑扎整齐美观。
检验：观察检查。
〔3〕电线槽安装应符合以下规定：
合格：安装结实无损伤槽盖齐全无翘角与箱、盒及设备连接正确。
优良：安装结实无损伤布走向合理出线口准确槽盖齐全平整与箱、盒及设备连接正确。
检验：观察检查。
〔4〕电气装置的附属构架电线、槽等作电金属部分防腐处理应符合以下规定：
合格：涂漆无遗漏。
优良：涂漆均匀一致无遗漏。
检验：观察检查。
3、允许偏向工程
〔1〕电气装置安装的允许偏向尺寸要求和检验应符合以下规定：
电气装置安装允许偏向、尺寸要求和检验
项次
工程
允许偏向或尺寸要求
检验
1
机房内柜的垂直度
1.5/1000
吊线尺量
2
电线、槽的垂直程度度
机房内
2/1000
吊线尺量
开道内
5/1000
3
轿厢上配的固定间距〔mm〕
≤500
尺量
4
金属钢的固定间距〔mm〕
≤1000
尺量
〔六)平安保护装置
1、保证工程
〔1〕各种平安保护开关的固定必须可靠且不得采用焊接。
检验：观察检查
〔2〕与机械配合的各平安开关在以下情况时必须可靠动作并使电梯立即停顿运行：
A、选层器钢带〔钢绳、链条〕松弛或张紧轮下落大于50mm时；
B、限速器配重轮下落大于50mm时；
C、限速器钢绳夹住轿厢上平安钳拉杆动作时；
D、电梯超速到达限速器动作速度的95时；
E、电梯载重量超过额定载重量的10时；
F、任一层门轿门未关闭或锁紧〔按下应急按钮时除外〕；
G、轿厢平安窗未正常关闭时。
检验：实际操作和模拟检查。
〔3〕急停、检修、程序转换等按扭和开关的动作必须灵敏可靠。
检验：实际操作检查。
〔4〕极限、限位缓速装置安装位置正确功能必须可靠。
检验：观察和实际运行检查。
〔5〕轿厢自动门的平安触板必须灵敏可靠。
检验：在轿门关闭过程中用手轻推触板检查。
〔6〕井道内的对重装置轿厢地坎及门滑道的端部与井壁的平安间隔 严禁小于20mm曳引绳、电缆、补偿链〔绳〕及其他运动部件在运行中严禁与任何部件碰撞或磨擦。
检验：观察和尺量。
2、根本工程
〔1〕平安钳楔块面与导轨侧面间隙应符合以下规定：
合格：间隙为3—4mm各间隙差值不大于0.5mm。
优良：间隙为3—4mm各间隙差值不大于0.3mm。
检验：用塞尺或专用工具检查。
注：该间隙的调正范围〔3—4mm〕如有特殊要求时应按要求进展调动。
〔2〕平安钳钳口与导轨顶面间隙应符合以下规定：
合格：不小于3mm满足使用要求。
优良：不小于3mm间隙差值不大于0.5mm。
检验：用塞尺或专用工具检查。
〔七)试运转
1、保证工程
〔1〕运行试验必须到达以下要求：
A、电梯起动运行和停顿轿厢内无较大的震动和冲击制动器可靠。
B、运行控制功能到达设计要求：指、召唤、定向、程序转换、开车截车、停车、平层等准确无误声光信显示明晰正确。
C、减速器油的温升不超过60℃且温度不超过85℃。
检验：实际操作检查。
〔2〕超载试验必须到达以下要求：
A、电梯能平安起动、运行和停顿。
B、曳引机工作正常。
检验：实际操作检查或检查试验记录。
〔3〕平安钳试验：轿厢空载以检修速度下降使平安钳动作电梯必须能可靠地停顿动作后应能正常恢复。
检验：实际操作检查〔手动限速器夹住钢绳〕
2、允许偏向工程
〔1〕电梯平层准确度的允许偏向和检验应符合下表规定：
平层准确度允许偏向和检验
项次
项 目
允许偏向〔mm〕
检验
1
平层准确度
甲
2、2.5、3(m/s)
±5
尺量
乙
1.5、1.75(m/s)
±15
0.75、1(m/s)
±30
丙
0.25、0.5(m/s)
±15

五、火灾与自动灭火系统安装
1．设备的检验
(一)、开箱检查
安装的设备及器材运至施工现场后应严格进展开箱检查并按造册登记设备及器材的规格型应符合设计要求。
数量、技术应齐全具有合格证和铭牌。
设备外壳、漆层及仪表、线路、绝缘应完好、附件、备件齐全。
(二〕、模拟试验
感烟、感温探测器安装前应逐个模拟试验不合格者不得使用。
2．探测器的安装
(一)、探测器的安装定位
探测器安装时要按照施工时选定的位置现场定位划线在吊顶上安装时应注意纵横成排对称。火灾施工图一般只提供探测器的数量大致位置在现场施工时会遇到风、风口、排风机、道和照明灯具等各种障碍这样就应对探测器设计的位置作必要的移位假如取消探测器或经过移位已超出了探测器的保护范围那么应和设计联络进展设计修改变更。
探测器的安装位置应符合以下规定：
(1)、探测区域的每个房间至少应设置一只火警探测器。感温、感光探测器距光源间隔 应大于1m。
(2)、感烟感温探测器的保护面积和保护半径应下表确定：
感烟感温探测器的保护面积和保护半径
火灾探测器的种类
地面S(m)2
房向高度n(m)
探测器的保护面积A和保护半径R
房顶坡度Q
Q≤15°
15°＜Q≤30°
Q＞30°
A(m2)
R(m)
A(m2)
R(m)
A(m2)
R(m)
感烟探测器
S≤80
n≤12
80
6.7
80
7.2
80
8.0
S＞80
6＜h≤12
80
6.7
100
8.0
120
9.9
N≤6
60
5.8
80
7.2
100
9.0
感温探测器
S≤30
N≤8
30
4.4
30
4.9
3.0
5.5
S＞30
N≤8
20
3.6
30
4.9
40
6.3
(3)、探测器一般安装在室内顶棚上当顶棚上有梁时梁的间距净距小1m时视为平顶棚在梁突出顶棚的高度小于200mm的顶棚上设置感烟、感温探测器时可不考虑梁对探测器保护面积的影响。
1. 当梁突出顶棚的高度在200—600mm时应按规定图、表
确定探测器的安装位置。
2. 当梁突出顶棚的高度超过600mm时被梁隔断的每个梁间
区域应至少设置一只探测器。
3. 当被梁隔断的区域面积超过一只探测器的保护面积时那么
应将被隔断的区域视为一个探测区域并应按有关规定计算探测器的设置数量。
4. 安装在顶棚上的探测器边缘与以下设施的边缘程度间距保持在：
A. 与照明灯具的程度净距不应小于0.2m。
B. 感温探测器距高温光源灯具〔如碘钨灯容量大于
100W的白炽灯等〕的净距不应小于0.5m。
C. 距电风扇的净距不应小于1.5m。
D. 距不突出的扬声器净距不应小于0.1m。
E. 与各种自动喷水灭火喷头净距不应小于0.3m。
F. 距多孔送风顶棚孔口的净距不应小于0.5m。
G. 与防火门、防火卷帘的间距一般在1-2m的适当位
置。
(4)、宽度小于3m的内走道顶棚上设置探测器时宜居中布置。感温探测器的安装间距不应超过10m感烟探测器的安装的间距不应超过15m。探测器至端墙的间隔 不应大于探测器安装间距的一半。
(5)、探测器至墙壁、染边的程度间隔 不应小于0.5m。
(6)、探测器周围0.5m内不应有遮档物。
(7)、房间被书架、设备或隔断等分隔其顶部至顶棚或梁的间隔 小于房间净高的5％时那么每个被隔开的部分应至少安装一只探测器。
(8)、探测器至空调送风口边的程度间隔 不应小于1.5m至多孔送风顶棚孔口的程度间隔 不应小于0.5m
(9)、当房屋顶部有热屏障时感烟探测器下外表至顶棚的间隔 应符合下表规定。
感烟探测器下外表距顶棚〔或屋顶〕的间隔
探测器安装
高度h(m)
感烟探测器下外表距顶棚〔或屋顶〕的间隔 d(mm)
顶棚〔或屋顶〕坡高Q
Q≤15°
15°＜Q≤30°
Q＞30°
最 小
最 大
最 小
最 大
最 小
最 大
N≤6
30
200
200
300
300
500
6＜h≤8
70
250
250
400
400
600
8＜h≤10
100
300
300
500
500
700
10＜h≤12
150
350
350
600
600
800
(10)、锯齿型屋顶和坡度大于15°的人字型屋顶应在每个屋脊处设置一排探测器探测器下外表距屋顶高处的间隔 也应符合上表的规定。
(11)、探测器宜程度安装如必须倾斜安装时倾斜角度不应大于45°。
(12)、在厨房开水房浴室等房间连接的走廊安装探测器时应避开其入井边缘1.5m安装。
(13)、在电梯井、升降机井设置探测器时其位置宜在井道上方的机房顶棚上。末按每层封闭的道井〔坚井〕安装火灾器时应以最上层顶部安装。隔层楼板高度在三层以下且完全处于程度戒备范围内的道井〔坚井〕可以不安装。
(二)、探测器的固定
探测器的固定主要是底座的固定探测器旋转卡固定在底座上。探测器属于精细电子仪器在建筑施工的穿插作业中一定要保护好探测器等火灾设备。在安装时先安装探测器的底座待整个火灾系统全部安装完毕时才最后安装探测器并进展必要的调整工作。
探测器一般由两个螺钉固定在灯位盒上。应根据深测器的固定螺栓的间距和螺栓的直径选择出配套的灯位盒。
暗装和在顶棚由安装应使用铁制冲压盒或暗装塑料盒。明配路应采用铸铁或塑料明装盒。防暴场所应单用防暴型封灯位盒。
探测器暗装施工时应根据施工图中探测器位置和有关规定确定探测器的实际位置灯位盒及配一并埋入到楼板层内。施工参见钢和硬质塑料暗敷设的有关内容。使用钢配时路应连接成一导电通路。
在吊顶内安装探测器灯位盒安装在顶板上面根据探测器安装位置先在顶板上钻个小孔根据孔的位置将灯位盒与配连接好配小孔位置将保护固定在吊顶的龙骨上或吊顶内的支、吊架上灯位盒应紧贴在顶板上面然后对顶板上的小孔扩大扩大面积不应大于灯头盒口面积。
明装探测器的施工可参见钢、硬塑料明装设一节中的有关内容。探测器穿线可参见内穿线的有关内容。
(三)、探测器安装
探测器安装时先将预留在盒内的导线用剥线钳剥去绝缘外皮露出线芯10～15mm〔注意不要碰掉编套〕顺时针连接在探测器底座的各级接线端上然后将底座用配套的机螺栓固光在预埋盒上并上好防潮罩。最后按设计图要求检查无误再拧上探测器头。探测器安装时应注意问题：
(1)最后一个探测器加终端电阻R其阻值大小应根据技术说明书中的规定取值并联探测器的的数值一般取5.6KΩ。有的不需要安装终端电阻。但有的终端器为一个半导体硅二极〔2CK型或ZCZ型〕和一个电阻并联应注意安装二极时其负极应接在+24端子或底座上。
(2)关联探测器数目一般少于5个为宜其它有关要求见技术说明书。
(3)如要安装外接门灯必须采用专用底座。
(4)当采用防水型探测器有预留线时要采用接线端子过度分别连接接好后的端子必须用胶布包缠好放入盒内再固定火灾探测器。
(5)采用总线制并要进展编码的探测器应在安装前对照厂家技术说明书的规定按层或区域先进展编码分类然后再按照上述工艺要求安装探测器。
3、手动火灾按钮的安装
区域内每个防火区应至少设置一只手动火灾按钮。从一个防火区内的任何位置至最邻近的一个手动火灾按钮的步行间隔 不应大于30m。
手动火按钮应设置在明显和便于操作的部位安装在墙上距楼〔地〕面高度1.5m处具应有明显的标志。
手动火灾按钮并联安装时终端按钮内应加装监控电阻其阻值由消费厂家提供。
手动火灾按钮的安装根本与火灾探测器一样需采用相配套的灯位盒安装。
4、警铃安装
警铃是火灾的一种讯响设备一般应安装在门口走廊和楼梯等人员众多的场所每个火灾监测区域内至少安装一个应安装在明显的位置能在防火分区任何一处都能听见响声。
警铃应安装在室内墙上距楼〔地〕面2.5m以上安装可参见电气照具安装中电铃安装的内容。警铃是振动性很强的讯响设备固定螺丝上要加弹簧垫片
5、门灯安装
多个探测器并联时可以在房门上方或建筑物其它明显部位安装门灯显示器用于探测器或者探测器时的重复显示在接有门灯的并联回路中任何一个探测器门灯都可以发出。
门灯安装需要选用相配套的灯位盒或相应的接线盒预埋在门上方墙内且不应突出墙体装饰面。门灯的接线可根据厂家的接线示意图进展。
6、火灾控制器安装
火灾控制器是建筑物的一种防火设备。要保证它的正常工作不仅与控制器质量有关还与合理的安装施工有关。
火灾控制器一般安装在火警值班室或消防中心。
（一） 区域火灾控制器
区域火灾控制器一般为壁挂式可以直接安装在墙上也可以安装在支架上控制器底边距地面的高度不小于1.5m。靠近其门轴的侧面距墙不应小于0.5m正面操作间隔 不应小于1.2m。
控制器安装在墙面上可采用膨胀螺栓固定。假如控制器重量小于30KG那么使用Φ10×120的膨胀螺栓固定。
安装时首先根据施工图位置确定好控制器的详细位置量好箱体的孔眼尺寸在墙上划好孔眼位置然后进展钻孔孔应垂直墙面使螺栓间的间隔 与控制器上孔眼位置一样安装控制器时应平直端正否那么应调整箱体上的孔眼位置。
假如控制器安装在支架上应先将支架加工好并进展防腐处理支架上钻好固定螺栓的孔眼然后将支架装在墙上。
（二） 集中火灾控制器安装
集中火灾控制器一般为落地安装框下面有进出线地沟。假如需要从后面检修时柜后面板间隔 不应小于1m当一侧靠墙上安装时另一侧距墙不应小于1m。
集中控制器的正面操作间隔 当设备单列布置时不应小于1.5m双列布置时不应小于2m在值班人员经常工作的一面控制盘前间隔 不应小于3m。
集中火灾控制箱〔柜〕、操作台的安装应将设备安装在型钢根底底座上一般单用8～10槽钢也可采用相应的角钢。型钢的底座制作尺寸应与控制器相等。根底型钢的制作及控制器在型钢上的安装可参见成套配电柜〔盘〕及动力开关柜安装一节的有关内容。
当火灾控制设备经检查器件完好清洁整齐各种技术齐全盘面无损坏时可将设备安装就位。
控制设备固定好后应进展清扫用抹布将各种设备擦干净柜内不应有杂物同时应检查机械活动部分是否灵敏导线连接是否紧固。
一般设有集中火灾器的火灾自动系统的都较大。竖向的传输线路应采用竖井敷设每层竖井分线处应设端子箱端子箱内最少有七个分线端子分别做为电源负线故障信线火警信线自检线区域线备用1和备用2分线。两根备用公共线是供应调试时作为联络用。由于楼层多间隔 远在调试过程中用步话机联络不上所以必须使用临时 进展联络。
7、自动灭火系统的安装
消防控制柜〔盘〕分为壁挂式、自立式、台式等几种壁挂式消防控制柜〔盘〕的安装与壁挂式火灾控制器一样。台式可以浮置于地面上。
在安装前应对消防控制设备进展功能检查不合格者应进展检修或更换。
消防控制设备盘〔柜〕内不同电压、不同相序的端子应分开并有明显标志。
8、火警专用配线〔或接线〕箱安装
在建筑物各楼层内布线时由于线种类和数量较多并且布线长度在施工时也受限制假设太长施工时及维修都不便特别是给寻找线路故障带来困难。固建筑物内宜按楼层分别设置火灾专用配线〔或接线〕箱做线路汇接。箱体用红色标志为宜。
设置在专用坚井箱体应根据设计要求的高度及位置采用金属膨胀螺栓将箱体固定在墙壁上。
配电线〔或接线〕箱内采用端子板汇接各种导线并应按不同用处不同电压电流类别等需要分别设置不同端子板井并将交直流不同电压的端子板加以保护罩进展隔离以保护人身和设备平安。
箱内端子板接线时应使用对线耳机两人分别在线路两端逐根核对导线编将箱内留有余量的导线绑扎成束分别设置在端子板两侧左侧为控为控制中心引来的干线右侧为火灾探测器及其它设备的控制线路在连接前应再次摇测绝缘电阻值。每一回道路间的绝缘电阻值应不小于10MΩ
单芯铜导线剥去绝缘层后可以直接接入接线端子板剥削绝缘层的长度一般比端子插入孔深度长1mm为宜。对于多芯铜线剥去绝缘层应搪锡后再接入接线端子。
9、系统的布线
火灾自动系统的传输线路应采用铜芯绝缘导线或铜芯电缆其电压等级不应低于交流250V。
火灾自动系统传输线路的芯线截面选择除应满足自动装置的技术要求外还应满足机械强求的要求。绝缘导线电缆线芯按机械强度要求的最小截面不应小于下表所规定：
铜芯绝缘导线、电缆线芯的最小截面
类别
线芯的最小截面〔mm〕2
穿敷设的绝缘导线
1.00
线槽内敷设的绝缘导线
0.75
多芯电缆
0.50
火灾自动系统传输线路采用绝缘导线时应采取穿金属硬质塑料半硬质塑料或封闭式线槽保护方式布线。
消防控制、和警报线路。应采取穿金属保护并宜暗敷设在非燃烧体构造内共保护层厚度不应小于3cm。当必须明敷设应在金属上采取防火保护措施。当采用绝缘和护套为非燃料材料的电缆时可不穿金属保护但应敷设在电缆井内。
不同系统、不同电压、不同电流类别的线路不应穿于同一根内或线槽的同一槽孔内。但电压为50V及以下回路同一台设备的电力线路和无防干扰要求的控制回路可除外。此时电压不同的回路的导线可以包含在一根多芯电缆内或其它的组合导线内但平安超低压回路的导线必须单独地或集中地按其中存在的电压绝缘起来。
横向敷设的系统传输线路如采用穿布线时不同防火分区的线路不宜穿入同一根内但探测器线路假设采用总线制布设时可不受此限。
弱电线路的电缆竖井宜与强电线路的电竖井分别设置。如受条件限制必须合用时弱电与强电线路分别布置在竖井两侧。
火灾探测器的传输线路宜选择不同颜色的绝缘导线。一根红线为“正极〞黑线为“负极〞其它种类导线的颜色亦应根据需要而定。信线可采用粉红色检查线采用。同一工程中一样线别的绝缘导线颜色应一致接线端子应有标。穿绝缘导线或电缆的总截面积不应超过内截面积的40。敷设于封闭式线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50。
布线使用的非金属材线槽及附件应采用不燃或非延燃型材料制成。
10、系统的接地
消防控制室专设工作接地装置时接地电阻值不应大于4Ω。采用共同接地时接地电阻值不应大于1Ω。
当采用共同接地时应用专用接地干线由消防控制器接地板引至接地体。专用接地干线应选用截面积不小于25mm2的塑料绝缘铜芯电线或电缆两根。
由消防控制室接地板引至各消防设备的接地线应选用铜芯绝缘软线其线芯截面积不应小于4mm2
各种火灾控制器、防盗控制器和消防控制设备等电子设备的接地及外露可导电部分的接地均应符合接地及平安的有关规定。
接地装置施工完毕后应及时作隐蔽工程验收。
11、系统调试
为了保证新安装的火灾与自动灭火系统能平安可靠地投入运行性能到达设计的技术要求在系统安装施工过程中和投入前运行要进展一系列的调整试验工作。调整试验的主要内容包括线路测试火灾与自动灭火设备的导体功能试验系统的接地测试和整个系统的开通调试。
调试人员应在系统调试前认真阅读施工布线图系统原理图理解火警设备的性能及技术指标。对有关数据的正定值调整技术必须做到心中有数方可进展调整试验工作。
在各种设备系统联接与试运转过程中应由有关厂家参加协调进展统一系统调试发现问题及时解决并做好详细的调试记录。
经过调试无误后再请有关监视部门进展验收确认合格交接手续交付使用。
交工验收时应交接以下资料：
（一） 开工图及隐蔽工程验收资料
（二） 工程变更设计的证明；
（三） 设备器材使用说明书及合格证件；
（四） 调整试验记录；
（五） 安装质量检查评定资料。
12、质量
（一） 保证工程
（1） 感烟、感温等探测器根据保护部位的不同分为一、二、三级；探测器分为防水型和不防水型安装时必须严格设计要求加以区别。必须到达盒口且周边无破损控测器接线正确外观无损伤和无污染结实可靠,并采取防尘和防潮措施。
检验：观察检查。
（2） 配线〔或接线〕箱安装可参照配电箱安装工艺导线的连接必须到达结实可靠线正确齐全。
检验：观察检查。
（3） 火警柜〔盘〕安装可参照配电柜〔盘〕安装工艺执行。
（4） 设备的布置应符合以下要求：
A、单列布时盘前操作间隔 不应小于1.5m；双列布地盘前操作间隔 不应小于2m。
B、在值班人员经常工作
