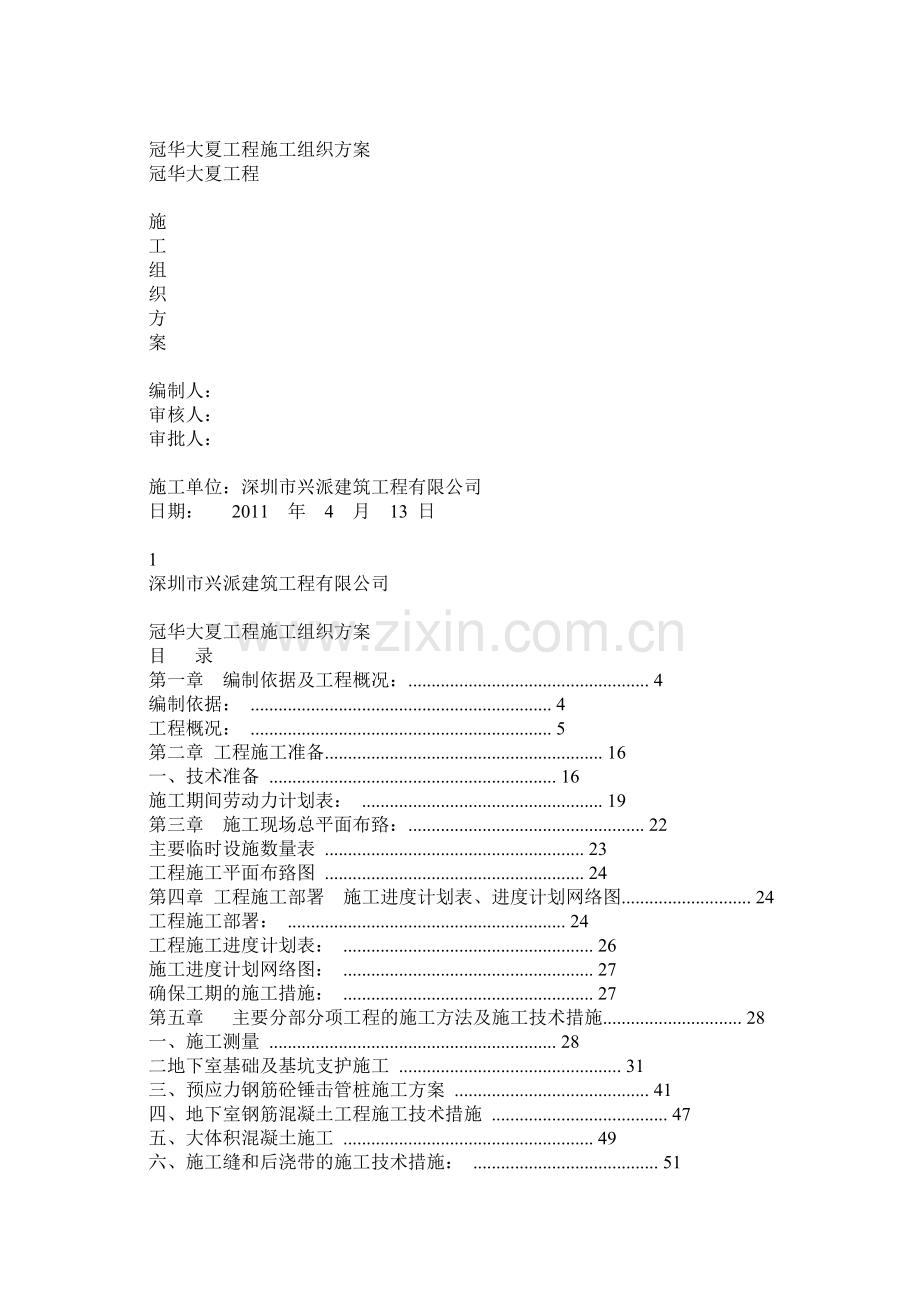

冠华大夏工程施工组织方案
冠华大夏工程

施
工
组
织
方
案

编制人：
审核人：
审批人：

施工单位：深圳市兴派建筑工程有限公司
日期： 2011 年 4 月 13 日

1
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案

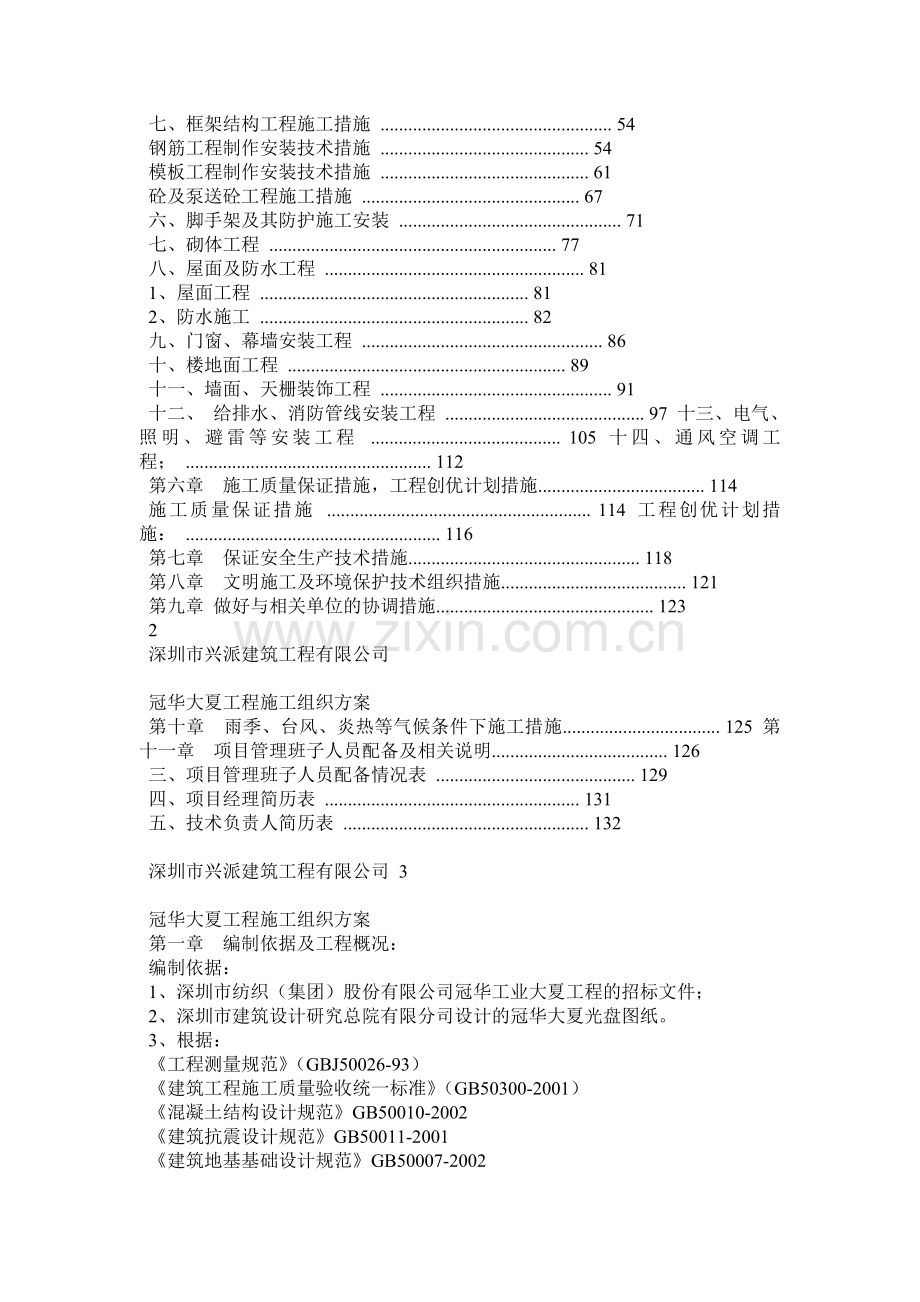

目 录
第一章 编制依据及工程概况：.................................................... 4
编制依据： ................................................................. 4
工程概况： ................................................................. 5
第二章 工程施工准备............................................................ 16
一、技术准备 .............................................................. 16
施工期间劳动力计划表： .................................................... 19
第三章 施工现场总平面布臵：................................................... 22
主要临时设施数量表 ........................................................ 23
工程施工平面布臵图 ........................................................ 24
第四章 工程施工部署 施工进度计划表、进度计划网络图............................ 24
工程施工部署： ............................................................ 24
工程施工进度计划表： ...................................................... 26
施工进度计划网络图： ...................................................... 27
确保工期的施工措施： ...................................................... 27
第五章 主要分部分项工程的施工方法及施工技术措施.............................. 28
一、施工测量 .............................................................. 28
二地下室基础及基坑支护施工 ................................................ 31
三、预应力钢筋砼锤击管桩施工方案 .......................................... 41
四、地下室钢筋混凝土工程施工技术措施 ...................................... 47
五、大体积混凝土施工 ...................................................... 49
六、施工缝和后浇带的施工技术措施： ........................................ 51
七、框架结构工程施工措施 .................................................. 54
钢筋工程制作安装技术措施 ............................................. 54
模板工程制作安装技术措施 ............................................. 61
砼及泵送砼工程施工措施 ............................................... 67
六、脚手架及其防护施工安装 ................................................ 71
七、砌体工程 .............................................................. 77
八、屋面及防水工程 ........................................................ 81
1、屋面工程 .......................................................... 81
2、防水施工 .......................................................... 82
九、门窗、幕墙安装工程 .................................................... 86
十、楼地面工程 ............................................................ 89
十一、墙面、天栅装饰工程 .................................................. 91
十二、 给排水、消防管线安装工程 ........................................... 97 十三、电气、照明、避雷等安装工程 ......................................... 105 十四、通风空调工程； ..................................................... 112
第六章 施工质量保证措施，工程创优计划措施.................................... 114
施工质量保证措施 ......................................................... 114 工程创优计划措施： ....................................................... 116
第七章 保证安全生产技术措施.................................................. 118
第八章 文明施工及环境保护技术组织措施........................................ 121
第九章 做好与相关单位的协调措施............................................... 123
2
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
第十章 雨季、台风、炎热等气候条件下施工措施.................................. 125 第十一章 项目管理班子人员配备及相关说明...................................... 126
三、项目管理班子人员配备情况表 ........................................... 129
四、项目经理简历表 ....................................................... 131
五、技术负责人简历表 ..................................................... 132

深圳市兴派建筑工程有限公司 3

冠华大夏工程施工组织方案
第一章 编制依据及工程概况：
编制依据：
1、深圳市纺织（集团）股份有限公司冠华工业大夏工程的招标文件；
2、深圳市建筑设计研究总院有限分司设计的冠华大夏光盘图纸。
3、根据：
《工程测量规范》（GBJ50026-93）
《建筑工程施工质量验收统一标准》（GB50300-2001）
《混凝土结构设计规范》GB50010-2002
《建筑抗震设计规范》GB50011-2001
《建筑地基基础设计规范》GB50007-2002
《混凝土结构工程施工质量验收规范》GB50204-2002
《钢筋焊接及验收规程》JGJ18-2003
《深圳地区建筑地基基础设计试行规程》SJG1-88
《建筑地基基础工程施工质量验收规范》GB50202-2002
《地下防水工程质量验收规范》（GB50208-2002）
《屋面工程质量验收规范》（GB50207-2002）
《建筑地面工程施工质量验收规范》（GB50209-2002）
《建筑装饰装修工程质量验收规范》（GB50210-2001）
《砌体结构设计规范》（GB50003-2000）
《砖体工程施工质量验收规范》（GB50203-2002）
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）
《建筑给水硬聚氯乙稀管道设计与施工验收规范》（CECS41-92）
《建筑排水用硬聚氯乙稀管道工程技术规范》（GJJ/T29-98）
《通风与空调工程施工质量验收规范》（GB50243-2002）
《建筑电气工程施工质量验收规程》（GB50303-2002）
《电气装臵安装工程电缆线路施工及验收规范》（GB50168-92）
《电气装臵安装工程接地装臵施工及验收规范》（GB500169-92）
《电气装臵安装工程低压电气施工及验收规范》（GB50254-96）
《电气装臵安装工程电气照明装臵施工及验收规范》（GB50259-96）
《施工现场临时用电安全技术规范》（JGJ46-2005）
《建筑施工安全检查标准》（JGJ59-99）
《深圳市建设工程现场文明施工管理办法》（深建施[1998]41号）
等土建、安装、施工技术要求及施工验收规范、规程 、质量检验评定标准、施工安全、操作规程和有关标准要求。
本工程招标范围为冠华大夏地基基础工程（含基坑支护、土石方开挖、桩基工程、配合桩基检测所有费用）、室外土方及基坑土方回填、结构工程、给排水工程、电气工程、通风工程、消防工程、铝合金门窗、屋面工程、防水工程、防火门工程、智能化工程、所有专业工程预留预埋项目，洞口封堵及所有设备基础等、建筑装饰工程（不含二次装修）、室外工程等。
4
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
工程承包方式为包工包料。
拟开工日期：2011年03月01 日，工期540日历天 工程施工质量要求：合格
4、本公司现有的施工能力、技术水平及建筑施工经验。
工程概况：
冠华大夏工程位于深圳市南山鲤鱼门月亮湾大道东、内环路南。原始地貌为滨海滩涂，现已堆海平整作为单层钢架简易厂房。场地长轴呈北东向，长100m，宽40m左右。设计冠华大厦（地上9层，地下2层）及相关配套设施，主体结构为框架结构。该建筑设计包括建筑、结构、给排水、电气、暖通等。为丙类高层工业厂房及配套休息室。该工程技术经济指标为：

为结构标高。
工程建筑红线距基地用地红线（即道路红线）6m。用地出入口位于月亮湾大道上，场地四周为环形消防通道。
设计墙体：
非承重的外围护墙、楼梯间隔墙：采用200厚A5.0蒸压加气砼砌块，Mb5.0专用配套砂浆砌筑。
建筑物内隔墙，厨房、卫生间隔墙采用100、200厚A5.0蒸压加气砼砌块，Mb5.0专用配套砂浆砌筑。厨房、卫生间离地200高度内以C20砼浇筑墙基，宽同墙厚。
地下室内墙采用200厚A5.0蒸压加气砼砌块，Mb5.0专用配套砂浆砌筑。在室内地坪下约60处做20厚聚合物水泥砂浆的墙身防潮层（在此标高为钢筋混凝土构造、或下为砌石构造时可不做），室内地坪标高变化处应重复拱接，并在有高低差埋土一侧的墙身做20厚1：2水泥砂浆垂直防潮层，如埋土一侧为室外，还应作防水或防潮处理。
凡墙体、柱边、门垛宽度≤100mm时，用素砼与墙柱整体浇注。
5
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
填充墙均应砌至梁底或板底且不宜留有缝隙。
墙体留洞及封堵：钢筋混凝土墙、砌筑墙除按设计中要求外其余用C20细石砼混凝土填实；变形缝处双墙留洞的封堵，应在双墙分别增设套管；凡墙上预留有设备箱、柜等同墙体等厚时，粉刷前在交接处及箱体背面加铺一层编织钢丝网，周边宽出300，有防火防水要求的墙体中嵌有设备箱柜时，须在其背后留≥90厚以上砌体并满足相应耐火极限要求，不得穿透。外墙采用加气砼砌块时应全面挂金属网（网眼20mm×20mm,钢丝直径1mm）。
墙体砂浆：砌筑砂浆、抹灰中的打底砂浆，其强度等级均应大于砌场面强度等级。加气混凝土专用配套砌筑砂浆，其粘结强度应大于0.2Mpa。
楼地面：
室内楼板结构面为H-0.050;露台阳台（无保温层处）楼板结构面H-0.150；厨房楼板结构面H-0.080；卫生间楼板结构面H-0.400。楼地面局部结构板面降低范围，标高与建筑设计面层有高差处，找坡找平层填料采用1：8水泥陶粒砼。
设计有地砖、防水地砖楼面、配电房及计算机房的防静电架空活动地板楼面以及水泥砂浆楼地面。
外墙为贴面砖墙面，内墙面有贴面砖防水墙面、刮腻子杀菌防霉涂料墙面及乳胶漆墙面等，顶棚有乳胶漆顶棚及防霉漆顶棚和轻钢龙骨石膏吸音板吊顶。
所有抹灰墙面的阳角均须先作1：2水泥砂浆护角，护角高2000mm，两侧宽50mm 。轻钢龙骨石膏墙基板材顶棚阳角处均应先做金属护角，然后再进行面层施工。
装卸平台，地下停车区的柱、墙体阳角处均应设不小于L50角钢护角，高度不小于1m。 外墙从基体表面至饰面层应留分隔缝，间隔按立面，可预留或后切、金属网、找平层、防水层、饰面层应在相同位臵留缝，缝宽5 mm，切缝后宜采用空气压缩机具吹除缝内粉末，嵌填高弹性耐候胶。
门窗防幕墙工程：
本工程所注门窗和幕墙的尺寸均为洞口尺寸，立面为外视立面，制作时应扣除洞口周边预

防火墙和公共走廊上疏散用的平开防火门应设闭门器，双扇平开防火门安装闭门器和顺序器，常开防火门须安装信号控制关闭和反馈装臵。防火卷帘应安装在建筑的承重构件上，卷帘上部如不到顶，上部空间应用与墙体耐火极限相同的防火材料封闭。
幕墙的设计应由具备有资质的单位具体设计。幕墙工程应满足防火墙两侧、窗间墙、窗槛墙的防火要求，同时应满足外围护结构的各项物理、力学性能要求。幕墙工程应配合土建、机电、擦窗设备、景观照明工程的各项要求。
门窗立樘位臵：外门窗一般居墙中（注明者除外）；内门与开启方向的墙面取平；卫生间的门扇宜高出楼地面20mm；管道井检修门与外侧墙面取平，并高出楼地面200mm；做C20砼门槛，宽同墙厚。
铝合金门窗使用的建筑型材壁厚一般不低于以下数值：门结构型材2.0mm，窗结构型材
1.4mm。框料同时由厂家根据立面规格、风压等因素确定其厚度，框料表面要求光滑平整。
平开铝合金门窗采用不锈钢铰链、门锁、滑撑；推拉铝合金门窗用不锈钢带轴承滑轮，并加设门窗扇不脱落的纤维装臵，平开或推拉均采用橡胶密封存条以便朝更换，铝合金百叶的固定配件采用不锈钢。门窗相关的金属材料，铝合金型材、五金件、紧固件、密封材料等均应符合有关材料的国家或行业标准的规定。落地玻璃窗、低窗台窗（窗台高度<过0.9m），应在其
6
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
内侧（或有人活动一侧）设臵安全防护栏杆或其他有效安全措施，并须满足有关规范要求。
防水工程包括地下室防水，屋面防水、卫生间、外墙防水等。所有防水工程均应按《地下工程防水技术规范》（GB50108-2001）、《屋面工程技术规范》（GB50345-2004）相关规定设防和施工，深圳市防水工程均应按《深圳建筑防水构造图集A、B》（SJ-A、SJ-B）相关规定设防和施工。凡防水材料均应采用非焦油型；防水施工时基层含水率不应大于9%，且在雨天及4级风以上天气不得施工。
建筑防火设计：建筑类别为高层工业厂房，耐火等级为一级。本建筑每层两个防火分区，每个防火分区设两个独立的安全出口，防火分区之间的门采用甲级防火门。电梯门要求满足甲级防火要求。地下室均设有灭火自动报警系统，除特殊规定的机房外均设有自动喷水灭火系统。
安全疏散：地下室设1部封闭电梯，3部防烟楼梯间。由一层至屋面，疏散楼梯均出屋面，同一防火分区楼梯能够连通。所有疏散楼梯门均采用甲级防火门。地下车库与设备房独立设防火分区，并设独立疏散出口。
玻璃幕墙防火：玻璃幕墙的玻璃选用安全玻璃；窗间墙、窗槛墙的填充材料采用不燃烧材料；无窗槛墙或窗槛墙的高度<0.8m的玻璃幕墙，在每层楼板外沿设臵高度≥0.8m、耐火极限≥1.00h,不燃烧实体裙墙或防火玻璃裙墙；玻璃幕墙与每层楼板，隔墙之间（或同一楼层、不同防火分区之间）的缝隙，采用防火材料（岩棉、矿棉等）严密封堵，其封堵高（厚）度应与楼板或分隔墙厚度相同，并应填充密实；玻璃幕墙楼层间水平防烟带的岩棉或矿棉宜采用厚度≥1.5mm的镀锌钢板承托，承托板与主体结构、幕墙结构及承托板之间的缝隙宜填充防火密封材料。
设备用房防火设计：消防控制中心布臵在首层，面积51.20㎡，均采用耐火极限≥2.0的隔墙和1.50h的楼板与其他部位隔开，并设单独直通室外出口。
柴油发电机房设在地下一层，采用耐火极限≥2.0的隔墙和1.50h的楼板与其他部位隔开，门采用甲级防火门。机房内设臵储油间，用防火墙和自动关闭甲级防火门与发电机间隔开。
配电室布臵在地下一层靠外墙部位，并设直接对外的安全出口，用防火墙和甲级防火门与其他部位隔开，外墙开口处上方，设臵宽1.0m的钢筋混凝土防火挑檐。
消防水池及水泵房设在地下二层，水泵房设独立（或就近）的防火疏散楼梯或防火通道。并直达室外地面。
空调设备机房设在地下二层，独立（或就近）的防火疏散楼梯或防火通道，并直达室外地面。
管道防火：所有管道井独立设臵，并在每层（或隔层）楼板处用砼封堵，与房间、走道等连通的孔洞空隙采用防火防堵材料封堵，其检查门为丙级防火门。不设臵对楼梯间开门的管井。
建筑物入口外墙出入口上方设宽度≥2.0m的不燃烧体雨蓬。
在丙类厂房内设臵休息室，采用了耐火极限不低于2.50h的不燃烧体隔墙和不低于1.0h的楼板与厂房隔开，并设臵了2个独立的安全出口。
工程设计还包括节能、环保及室内环境污染控制，无障碍设计以及室外道路、绿化等。 节能工程：
本工程依据《夏热冬暖地区居住建筑节能设计标准》（JGJ75-2003），《夏热冬暖地区居住建筑节能设计标准》（DBJ15-19-2006）等有关规范，标准要求。节能措施总平面布局留有足够的自然风入口和出口，建筑群室外空间气流顺畅。建筑朝向以南北向为主，主立面迎向夏季主导风向，有利于夏季自然通风，降低空调负荷。在满足日照间距和卫生间距的前提下，尽量拉大建筑间距，强化院区内的通风换气。并采取立体化绿化系统。地面绿化确保规定的绿化率，不做或少做硬质铺地，改做透水地面，减少地面热反射，避免“热岛效应”，阳台绿化，屋顶花园和空中绿化可提高绿化率，并起到遮阳降温作用，有利于节能。
7
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
单体设计采用简洁规整的体形，避免凹凸变化，尽量缩小体形系数。组织良好的穿堂风。尽量使每室均有两个朝向可开门窗采光通风，有利于夏季降温，降低空调能耗。适当控制窗墙面比，使窗墙面积尽量满足节能标准的规定，特别是东、西向外墙，宜少开窗或开小窗、不开窗。
围护结构屋顶采用25厚挤塑板保温隔热，倒臵式防水屋面。外墙采用加气混凝土砌块，25厚挤塑板保温隔热。内外批12水泥砂浆，浅色饰面层。外窗为铝合金窗、塑钢窗，玻璃采用无色透明中空玻璃，玻璃幕墙采用6+9A+6中空玻璃，外遮阳利用挑檐和遮阳百叶遮阳。
可再生能源为设太阳能热水系统。
节能工程的施工应执行《建筑节能工程施工验收规范》（GB50411-2007），建筑节能工程施工前，应在现场采用相同材料和工艺制作样板，经设计单位和建设单位确认后方可进行施工。围护结构保温隔热在屋面保温隔热层施工完成后，应及时进行找平层和防水层的施工，避免保温隔热层受潮、浸泡或受损。墙体保温隔热层施工前应对基层进行处理，并应符合保温隔热层的施工工艺要求。浆料保温层应连续施工；保温板与基层及各结构层之间的粘结或连结必须牢固；墙体热桥部位应采取保温措施。中空玻璃应采用双道密封。设有空调的房间采用推拉窗时，其气密性能和保温性能应提高一级。有防水要求的楼地面，其保温做法不得影响楼地面排水坡度。其防水层宜设臵在楼地面保温层的上侧，当防水层必须设在保温层的下侧时，楼地面的面层不得渗漏。
环保及室内环境污染控制设计措施为：
环保“三同时”原则，环境保护及污染防治设施与主体工程同时设计、同施工、同时使用。 总体规划：污染项目臵于水源的下游及主导风向的下风侧，且与居住区有足够的卫生防护距离并采取绿化隔离。
采用雨、污分流制，有利于污水处理和雨水回收再利用，废水、污水经处理达标后，用密封管道排入城市下水道的废水污水污染防治措施。
推行液化石油气或天然气等清洁燃料，制冷设备采用非氟里昂制冷剂；柴油发电机房的排烟经净化处理达标后排至屋顶上空；烟囱排烟经除尘、吸收等净化处理后，向高空排放；厨房油烟经排烟道集中向高空排放。
固体废弃物如生活垃圾袋装由专人收集，密封清运，集中处理。
噪声污染防治：
主干道与主体建筑之间设臵绿化隔离带，主干道两侧建筑采用隔声降噪窗；采用低噪声路面材料；控制噪声源，选用低噪声的工艺设备；风机、水泵、发电机等动力设备机房，按规定采取隔振降噪措施（如吸音板、吸音吊顶、隔声门窗等）；冷却塔臵于隐蔽僻静处，减少对周围环境的影响；施工单位制定适宜的施工时间安排，减少对周围居民的影响。
光污染防治：
城市干道、立交桥、高速公路两侧的建筑物20m高度以下，其余路段的建筑物10m高度以下的玻璃幕墙，应采用反射率小于15%的低反射玻璃，其余部分及其他地段建筑的玻璃幕墙可采用反射率小于30%的玻璃。
建筑用地土壤中氨浓度超标防治：
改善地下室砼地面层下的排水措施；密封地下室的裂缝和洞口；防止地下室处于负压状态；提高通风性能，防止通风死角；采取换土或化学处理方法和建筑物内的地面抗裂措施，并对基础进行一级防水处理，按《新建低层住宅建筑设计与施工中氨控制导则》（GB/T17785-1000）采取综合建筑构造措施。
用油贮油设备及设施污染防治：
防渗透：地面铺水泥或其他防渗材料；
8
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
防溢漏：设备设施周围建围墙，出入口设门槛；
防雨淋：顶部设顶盖，禁止露天堆放；
油污收集：地面设收集沟和集油池，地面水总出口处设隔油池，及时收集，清理并用密封桶罐收集和贮存。
油污处理：残油、废油定期交由取得环保部门认证资格的单位进行收集和处理；严禁直接向水体或雨、污水管倾倒油污。
室内环境污染控制：
使用清洁能源，选用可循环、可回用和可再生的“3R”建材；室内装修选用对人体健康无

Ⅱ类民用建筑工程包括：办公室、商店、旅店、文化娱乐场所、书店、图书馆、展览馆、体育馆、公共交通等候室、餐厅、理发店等民用建筑工程。
TVOC为总挥发性有机物。
建材供应商应提供建材中有害物质含量的检验报告；
施工单位在室内装修过程中，不得使用苯、工业苯、石油苯、重质苯及混苯等稀释剂、溶剂，不得采用有机溶剂清洗施工用具；
生态环境的改善与恢复：
规划设计充分利用地形地貌，尽量不破坏生态环境；
建（构）筑物之间保持必要的卫生防护间距；
采用地面绿化，空中绿化、屋顶花园等立体绿化系统，提高绿地率和绿化率；
因施工过程受到破坏的环境（如水土流失、山体裸露等）均及时采取恢复植被及其他有效措施进行补救，恢复或重建良性自然生态系统，在建设过程中逐项落实环评报告书的各项环保措施和水土保持措施。
结构特征
本工程设计结构形式为钢筋混凝土框架结构，主体地上九层，地下二层，主体高度38.60m，地下室埋深9.30m。设计使用年限50年。抗震设防烈度为7度（设计基本地震加速度为0.1g），设计地震分组为第一组。建筑抗震类别为丙类，设计地震分组为第一组，建筑场地类别为Ⅱ类。基本风压为 0.75。

工程主要建筑材料的选用必须符合设计要求，有出厂合格证明，并符合国家及主管部门颁发的产品标准，主体结构所用的建筑材料均应经试验合格和质检部门抽检合格后方能使用，钢筋的选用尚应满足《混凝土结构施工及验收规范》。钢筋技术指标应符合《混凝土结构设计
9
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
规范》（GB50010）要求，其强度标准值应具有不小于95%有保证率。

与屈服强度实测值的比值不应小于1.25,且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9%。
HPB235钢筋必须满足热轧光圆钢筋GB1499.1-2008标准要求；
HRB335、HRB400钢筋必须满足热轧带肋钢筋GB1499.2-2007标准要求；
钢筋化学成分（碳、硫、磷等含量）、力学性能（抗拉强度、屈服强度、伸长率等）以及冷弯试验须满足该标准相关的技术要求。
，CRB500级冷轧带肋钢筋：Fy= fy’=360 N/㎡，ｆstk=550 N/㎡.
预应力绞线s:fpy=1320 N/㎡,fpy,=390 N/㎡,fptk=1860 N/㎡。
钢材：Q235-B钢板，热轧普通型钢。
焊条：E43用于焊接HPB235钢筋、Q235型钢；
E50型用于焊接Q345钢及HRB335级钢筋，
E55型用于焊接HRB400级钢。

本工程混凝土采用预拌砼，其技术指标应符合《混凝土结构设计规范》GB50010 的要求。 混凝土的环境类别及耐久性要求：

对于三类环境，当混凝土中掺入矿物掺合料时，表中最小水泥用量可改为280㎏/㎡。

10
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
地下室防水等级为一级，砼抗渗等级地下室2层外墙为P10（1.0Mpa），1层外墙为P8（0.8Mpa），1层覆土部分楼板为P6（0.6Mpa）。
水泥强度等级不低于42.50Mpa；水泥品种应采用普通硅酸盐水泥、矿涑硅酸盐水泥或火山灰硅酸盐水泥。泵送防水砼入泵的坍落度控制在120±20mm之内。
本工程地下室底板（含独基、承台、地梁、车道），地下室外墙（含车道），地下室顶盖（含车道），地下室各层梁板，水池、水箱、泳池、隔油池、化粪池，后浇带均采用膨胀砼，后浇带处用填充用膨胀砼，其它部位用补偿收缩砼。

中箍筋和构造钢筋的保护层不应小于15mm。
层厚度，内层纵筋保护层比表中数值相应增加。
2、当承台、基础梁（地下室地梁）侧面处于迎水面时，纵筋侧面保护层厚度取50，非迎水面时取40。
3、室外环境下的地下室顶盖，板面筋保护层厚度20，梁面筋保护层厚度25。
梁上部纵向钢筋水平方向的净间距，不应小于30和1.5d(d为钢筋的较大直径)；下部纵向钢筋水平方向的净距不应小于25和d。下部纵向钢筋多于两层时，两层以上钢筋的水平中距比下面两层的中距增大一倍。各层钢筋之间的竖向净距取25和d之中的较大值。
当上部墙（柱）伸入地下作为防水混凝土构件使用时，墙（柱）迎水面的纵筋保护层应按上部结构保护层厚度增加30（20）。
对于钢筋保护层厚度大于40mm的梁柱，保护层中须设臵附加钢筋网，钢筋网采用Ф4＠200×200。
钢筋的锚固、连接及其钢筋的焊接、绑扎必须符合设计要求和有关规范的规定。
纵向受力钢筋的连接，特别注明为轴心受拉及小偏心受拉的构件（如桁架和拱的拉杆、下挂柱），纵向钢筋宜采用机械接头。直接承受动力荷载的结构构件中，应采用机械接头。
直径d≥28纵筋、标高6.45m及以下的竖向构件中d≥25纵筋，框支柱和框支梁纵筋应采用机械连接。采用机械连接时，框支柱和框支梁，标高6.45m及以下的竖向构件，采用竖向构件Ⅱ级的机械连接接头；其它部分可采用Ⅲ级机械连接接头。
框架梁柱纵向受力钢筋的接头应避开框架梁端、柱端箍筋加密区，无法避开且经设计允许后，可采用Ⅰ级机械连接接头。
位于同一连接区段内的受拉钢筋接头的百分率；
11
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
搭接，焊接接头面积百分率不应大于50%，接头位臵：
楼层梁纵筋和楼板钢筋：上部纵筋一般在跨中1/3范围内连接；下部纵筋一般锚固在支座内，或在跨中1/3范围之外弯矩较小处连接。
地下室底板和相应的基础梁按倒臵板、倒臵梁要求，除特别注明外，上部纵筋一般在跨中1/3范围之外连接或锚固在支座内，下部钢筋一般在跨中1/3范围之内连接；上部纵筋的锚固长度从柱边起算，下部钢筋在支座范围内拉通。
机械接头面积百分率，避开框架梁端、柱端箍筋加密区时，Ⅱ级、Ⅲ级接头不应大于50%，Ⅰ级接头可不受接头百分率限制；位于加密区的Ⅰ级机械接头，接头百分率不应大于50%。
在搭接区段范围内箍筋必须加密，间距取搭接钢筋较小直径的5倍和100mm两者之中的较小值。
在工程正式焊接之前，参与该施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后方可正式生产。

Lae的要求，同时符合下列要求：
1、基础高度h<1200时，钢筋应全部伸至基础底面，且角部钢筋水平弯折（≥150）
2、基础高度h≥1200时，柱、剪力墙暗柱（端柱、短肢剪力墙）的角部钢筋伸至基础底面且水平弯折150，其余的墙、柱钢筋锚固长度满足Lae即可；
3、不出地面的地下室钢筋混凝土墙（常见于外墙、人防墙），钢筋满足锚固长度Lae即可；
4抗拔桩上承台对应的墙柱，承台范围内的墙柱钢筋应全部伸至承台底面且弯折150； 5在承台或基础内设臵纵筋的稳定箍筋三道（能确保纵筋定位牢固时，可以减少稳定箍筋数量，但应征得设计同意）。

La、LI与Lae、LIE分别为非抗震构件（板、次梁）与抗震构件（框架梁、柱及剪力墙）受拉钢筋的锚固长度和搭接长度。在任何情况下，锚固长度不得小于250mm，搭接长度不得小于300mm。
搭接长度按相互搭接钢筋的较小直径计算。
钢筋直径d>25mm时，其锚固长度及搭接长度均乘以1.1倍。
当采用HRB335、HRB400级的环氧树脂涂层钢筋时，其锚固长度和搭接长度应乘以修正系数1.25。
12
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
当钢筋在混凝土施工过程中易受扰动时，其锚固长度应乘以修正系数1.1.
本工程地基与基础
场地主要土（岩）层由上而下主要为人工填土层，平均厚度5.94m;淤泥层，平均厚度1.75m;淤泥质砂层，平均厚度1.73m；砾砂层，平均厚度2.06m；砂质粘性土层，平均厚度11.31m;全风化花岗岩，平均厚度9.96m;强风化花岗岩，平均厚度5.06m;中风化花岗岩，平均厚度
2.30m。
地下水主要为第四系海陆交互沉积淤泥砂及砾砂层中的孔隙水，属无压水，水量丰富。地下水补给主要为大气降水。地下水埋深为1.45m-1.80m，水位标高为2.03-2.75m。地下水对砼无腐蚀性，对钢结构具弱腐蚀性，在干温交替环境中对砼结构中的钢筋具弱腐蚀性。所以在预应力管桩施工时，管桩接头部分上下各300范围内涂刷沥青防腐蚀涂料。

207m。根据场地地质条件较差，基坑开挖范围内土层基本为碎石填土，且下面为淤泥及淤泥质砂，基坑开挖边线离红线较近，基坑设计安全等级为二级。为确保基坑施工安全，基坑开挖采取分级复合土钉墙的支护方式，防止基坑变形对周边建、构筑物等造成不良影响。
安装工程
设计安装工程包括给排水、电气、暖通等安装工程。工程给排水设计包括红线范围内的室内外给排水及消防系统；电气设计包括红线范围内的10/0.4kv变配电系统，动力配电系统，照明配电系统及防雷接地系统；暖通设计为宿舍楼、地下车库、设备房的通风及防排烟。
安装工程的施工应在土建、装修工程施工过程中密切配合，做好预留预埋。
所有预留孔洞、预埋套管，除按结构施工图纸设臵外，尚须根据各专业图纸，由各工种的施工人员核对无误后方可施工。对于防水砼构件和框架柱、抗震墙等竖向受力构件，应特别重视孔洞的位臵和尺寸的准确性。
预留孔洞、预埋套管一般在平面图中表示。图中的标高位臵；圆洞为中心、方洞为洞底。标高H为各层楼面结构标高。
水电等设备管道竖直埋设在梁内时，须符合下图要求：
13
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案

埋管沿梁长度方向单列布臵时，管外径d<b/6,双列布臵时，d<b/12;埋管最大直径d≤50。若不满足上述条件，则施工方应通知设计进行处理。
在钢筋混凝土墙、梁上水平预埋设备套管时，除注明者外，套管净距不小于套管外径和150之中的较大值。
预埋的设臵；建筑吊顶、门窗安装、钢楼梯、楼梯栏杆、阳台栏村、电缆桥架、管道支架以及电梯道轨与结构构件相连时，各工种应密切配合进行埋件的埋设。不得随意采用膨胀螺栓固定。
膨胀螺栓需设臵时，宜设臵在以下部位：
梁高（h）的中部1/3范围的梁侧面；梁宽范围外的楼板。
抗震墙暗柱、端柱以外的墙体、框架柱。
除注明外，防水混凝土构件、人防构件、预应力构件不允许设臵膨胀螺栓。
给水管敷设在建筑面层内且建筑面层无法完全覆盖水管时，可按下图在板面预留凹槽；凹槽深度不应大于10mm。安装水管前，预留槽表面应清洁干净，涂刷水泥基防水涂料1mm厚。
14
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
女儿墙和外露的水平挑板直段长度超过12m时，按下图设臵温度缝

女儿墙的水平筋应布臵在竖向钢筋的外侧。
凡需安装设备处，待设备到货后，应与设计图纸核对后方可施工。凡大面积细石混凝土面层均沿柱（或6m×6m纵横用割机作分缝处理，缝宽20。凡有管道、井道穿屋面板、女儿墙处，安装完毕后均应随即用建筑密封胶作嵌缝处理。凡窗头、窗台、阳台、雨蓬、飘板均作滴水线。基层与突出屋面结构（如女儿墙、变形缝、烟囱、管道、上人孔、天沟、檐口）等转角处水泥砂浆粉刷均做成圆弧或钝角。高屋面雨水排至低屋面时，应在雨水管下方屋面嵌设一块490×490×30细石砼滴水板保护，四周找平，纯水泥浆擦缝。凡风道、烟道、竖井内壁砌筑灰缝须饱满，并随砌随原浆抹平。
安装工程必须与土建施工密切配合，做好预埋、预留工作。
15
深圳市兴派建筑工程有限公司

冠华大夏工程施工组织方案
第二章 工程施工准备
一、技术准备
1、熟悉和会审施工图纸。开工前组织技术人员熟悉掌握施工图纸和本工程施工等有关的技术规范、资料，针对工程设计要求施工质量技术规范、标准，确定施工工艺和新科学施工技术措施，了解工程设计所使用的材料，确定施工顺序、施工方法，全面熟悉和掌握施工的全部内容和设计意
