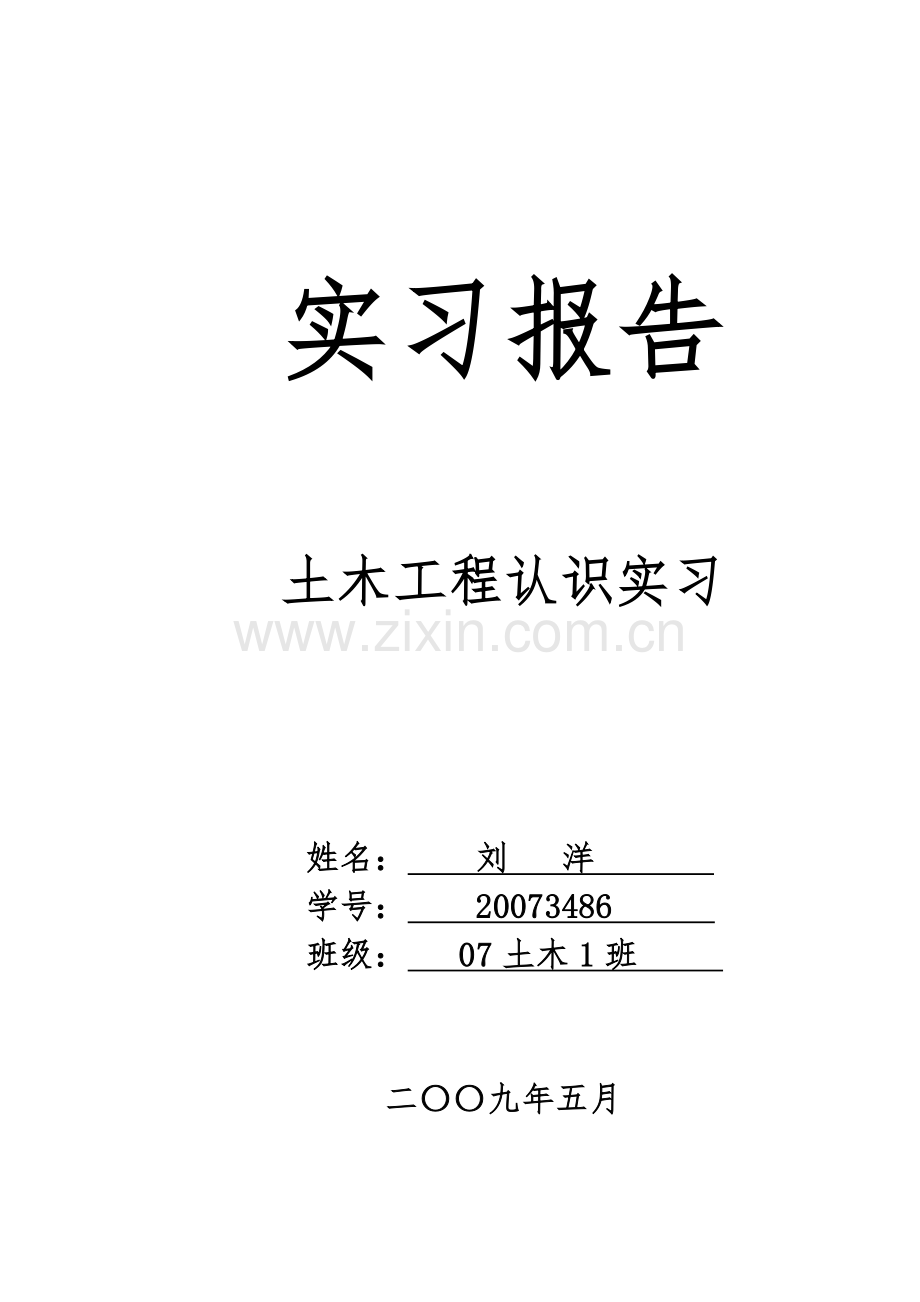

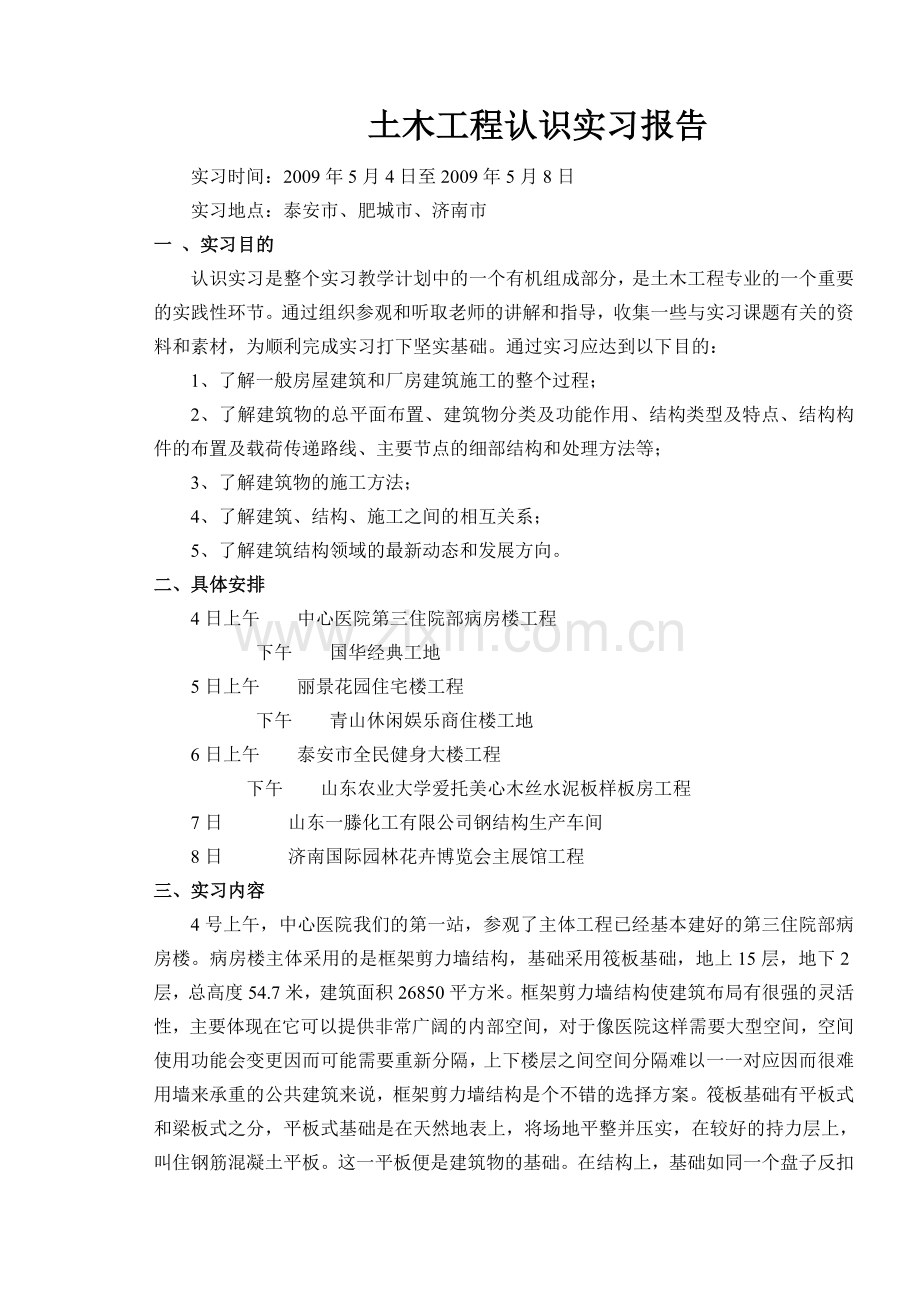

实习报告土木工程认识实习姓名： 刘 洋 学号： 20073486 班级： 07土木1班 二九年五月土木工程认识实习报告实习时间：2009年5月4日至2009年5月8日实习地点：泰安市、肥城市、济南市一 、实习目的认识实习是整个实习教学计划中的一个有机组成部分，是土木工程专业的一个重要的实践性环节。通过组织参观和听取老师的讲解和指导，收集一些与实习课题有关的资料和素材，为顺利完成实习打下坚实基础。通过实习应达到以下目的：1、了解一般房屋建筑和厂房建筑施工的整个过程；2、了解建筑物的总平面布置、建筑物分类及功能作用、结构类型及特点、结构构件的布置及载荷传递路线、主要节点的细部结构和处理方法等；3、了解建筑物的施工方法；4、了解建筑、结构、施工之间的相互关系；5、了解建筑结构领域的最新动态和发展方向。二、具体安排4日上午 中心医院第三住院部病房楼工程 下午 国华经典工地5日上午 丽景花园住宅楼工程 下午 青山休闲娱乐商住楼工地6日上午 泰安市全民健身大楼工程 下午 山东农业大学爱托美心木丝水泥板样板房工程7日 山东一滕化工有限公司钢结构生产车间8日 济南国际园林花卉博览会主展馆工程三、实习内容4号上午，中心医院我们的第一站，参观了主体工程已经基本建好的第三住院部病房楼。病房楼主体采用的是框架剪力墙结构，基础采用筏板基础，地上15层，地下2层，总高度54.7米，建筑面积26850平方米。框架剪力墙结构使建筑布局有很强的灵活性，主要体现在它可以提供非常广阔的内部空间，对于像医院这样需要大型空间，空间使用功能会变更因而可能需要重新分隔，上下楼层之间空间分隔难以一一对应因而很难用墙来承重的公共建筑来说，框架剪力墙结构是个不错的选择方案。筏板基础有平板式和梁板式之分，平板式基础是在天然地表上，将场地平整并压实，在较好的持力层上，叫住钢筋混凝土平板。这一平板便是建筑物的基础。在结构上，基础如同一个盘子反扣在地面上承受上部荷载。这种基础大大减少了土方工作量，且较适于较弱地基的情况。在进入大楼内部，我们清楚地看到了主梁、次梁的纵横分布，上二楼，我们看到了还没有装饰的卫生间隔墙。隔墙按照轻质隔墙、隔断构成方式的不同，可大致分为立筋式、条板类以及可活动类等几种。现场采用的是条板类，可以清晰地看到一块块的条形板材。条板类隔墙所选用的材料是具有一定厚度和刚度的条形板材，安装时不需要内骨架来支撑，一般采用胶粘结的方式固定在搁浅上方的基地上，下部空隙可以走管道，或用细石混凝土灌缝，不用捣制密实，也不会成为承重墙。此外，也可以采用固定纵筋的方法来直接安装复合条板。下午，我们来到了国华经典工地，正在施工的两座高层住宅和两座多层住宅的主体结构已经完工。两座多层住宅都是采用的框架结构，框架结构体系是骨架承重体系中最常用的一种，主要承重构件为板、梁和柱，也分为横向框架承重、纵向框架承重以及纵横框向架混合承重几种。这两座多层住宅具体采用的是框架异形柱，主要应用了“L”形和“T”形柱。地下二层为车库，采用整体筏板基础。填充墙用加气混凝土砌块填充。在进入施工现场后，我们发现，在墙的端部，纵向每隔500mm会有长700mm的钢筋伸出，据施工人员介绍，这是拉结筋，目的是增大柱与填充墙的整体刚度。5日上午，我们来到了位于老起重机厂的丽景花园住宅楼工程，这里正在施工的是高层住宅楼，占地180亩，建筑面积12万m2，是泰安市目前最大规模的住宅施工工程。丽景花园住宅楼采用的是剪力墙结构，基础形式为筏板基础。通过施工人员的介绍，我们得知，剪力墙结构分为整体剪力墙和联支墙。整体剪力墙整体强度很大，但不利于抗震；联支墙是将整体剪力墙的一部分墙体改用不承重的砌块砌成，但在砌块的上部有连梁，连接两端的剪力墙，来传递楼板的荷载，这样的结构形式有利于建筑物的抗震。施工人员向我们解释了混凝土后浇带的概念。若建筑物的长宽比过大，通常要预留混凝土后浇带，来解决建筑物不均匀沉降的问题。做法是在施工过程中从屋顶到除基础以外的楼板、梁处沿建筑物高度全部断开，在中间预留好钢筋网，待建筑物的主体完工后，沉降量通常已经达到总沉降量的70%至80%后，再用混凝土浇注。后浇带一般都留在梁的三分之一分点处，以为此处的受力最小。老师还向我们介绍了在结构设计中应注意的几点：1、强柱弱梁；2、强剪弱弯；3、强压弱拉；4、强节点弱构件；5、强墙弱梁。当天下午，参观地点是温州青山休闲娱乐商住楼工地。现场正在进行顶部几层楼的结构施工，我们可以清楚的看到钢筋的捆扎绑接，模板的铺设和几种基础等众多内容。进入一层，我们看到了伸缩缝。伸缩缝的设置需要依据建筑物的长度、结构类型和屋盖刚度以及屋面是否设保温层或隔热层来考虑。因为建筑物受昼夜温差引起的温度应力影响最大的部分是建筑物的屋面，越向地面越小，而建筑物的基础部分埋在土里，温度比较恒定，不容易受到昼夜温差的影响，所以在设置伸缩缝的时候，建筑物的基础不必要断开，而除此之外的结构部分应该沿建筑物的全高全部断开。在地下一层，老师为我们详细讲解了地下室及基础防水措施方面的知识，使我们能够当场就可以和实际情况一一对应，加深我们的理解。地下室的防水构造做法主要是采用防水材料来隔离地下水，而按照建筑物的状况和所选用防水材料的不同，被分成了卷材防水、砂浆防水和涂料防水等几种。当时现场施工主要采用的是卷材防水，采用的是TS高分子无机防水材料，铺设在地下室混凝土结构主体的迎水面上。铺设位置是自底板垫层至墙体顶端的基面上，同时应在外围形成封闭的防水层。另外，防水砂浆一般用在混泥土或砌体结构的基层上，此项工程中也有所应用，主要采用的是水泥砂浆，施工时采取了多层抹压法。同时加上了高40厘米的钢板做止水带，充分确保工程的防水效果。6日上午，我们来到了泰安市全民健身大楼工程。大楼共七层（地上六层、地下一层），建筑高度34.6m，建筑面积16839m2，主体采用框架结构，基础为条形基础。在施工现场，我详细的询问了施工人员关于梁钢筋的铺设情况，明白了铺设的一般步骤：1.在梁侧模板上画出箍筋间距，摆放箍筋。2.先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固；调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次梁同时配合进行。3.框架梁上部纵向钢筋应贯穿中间节点,梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度要符合设计要求.4.箍筋在叠合处的弯钩，在梁中应交错绑扎，箍筋弯钩为135，平直部分长度为10d，如做成封闭箍时，单面焊缝长度为5d。5.梁端第一个箍筋应设置在距离柱节点边缘50处。梁端与柱交接处箍筋应加密符合设计要求。6.梁筋的搭接：梁的受力钢筋直径等于或大于22时，宜采用焊接接头，小于22时，可采用绑扎接头，搭接长度要符合规范的规定。搭接长度末端与钢筋弯折处的距离，不得小于钢筋直径的10倍。接头不宜位于构件最大弯矩处，受拉区域内级钢筋绑扎接头的末端应做弯钩（级钢筋可不做弯钩），搭接处应在中心和两端扎牢。老师还向我们介绍了施工缝的位置的确定方法。由于整个建筑物的混凝土浇注不可能一次性完成，在施工中不可避免的要分次浇注，所以施工缝就出现了，一般施工缝都留在柱子的端部（梁的下面），因为这里剪力最小，施工方便。7日我们在肥城参观了山东一滕化工有限公司钢结构生产车间，大概了解了轻钢、塑钢和彩钢、重钢的构件生产过程。观察了他们的钢结构厂房，即最适用的轻型钢结构。轻型钢结构具有结构稳定、造价低廉、屋内空间的跨度比混凝土建筑的跨度大、工期短，比常规建筑要快的多四种特点，在参观现场，可以看到钢结构构件如钢架、钢管等的制作加工全过程，工人们进行现场组装，机械化生产程度非常高，比如在大型钢架的焊接上，工人在进行完初步的点焊，固定好构件后，就可以直接将大型钢架起吊到全自动焊接机上，进行一次性连续焊接，既保证了生产速度，又确保了产品质量。8日，济南国际园林花卉博览会主展馆工程，此工程是为济南国际园林花卉博览会而建设，建筑面积41968.32m2，高度22.6m，层数为两层（局部五层），主体结构采用框架结构，基础类型为独立基础，计划竣工时间为2009年7月31日。现在主体工程已经完工，正在进行内部的施工。当建筑物上部结构采用框架结构或单层排架结构及门架结构承重时，其基础形式常采用方形或矩形的单独基础，这种基础成为独立基础或柱式基础。独立基础是柱下基础的基本形式。当柱采用预制构件时，则基础做成杯口形，然后将柱子插入、并嵌固在杯口内，故称杯形基础。这里的独立基础之间还加了纵横相间的基础梁，为的是增大基础的整体刚度，提高建筑物的稳定性。通过施工人员的介绍，主展馆的屋面形势采用的种植屋面，在屋顶做刚性放水后，填入种植土，在屋顶种植植被，在对屋面进行保温隔热的同时，还增大了绿化面积，对净化建筑物周边的空气起到一定的作用，是一种很好的屋面形式。四、实习小结实践是大学生活的第二课堂,是大学生锻炼成长的有效途径。一个人的知识和能力只有在实践中才能发挥作用,才能得到丰富、完善和发展。要成长,就要勤于实践,将所学的理论知识与实践相结合一起,在实践中继续学习,不断总结,逐步完善,有所创新,并在实践中提高自己将知识、能力、智慧等因素融汇一体的综合素质和能力,为自己今后的奋斗打下良好的基础。因此，今后我要尽可能抓住实践的机会，多与实际相结合，以提高自己多方面的能力。认识实习结束了，总之短短的实习，让我大开眼界，知道了不少东西，也让我对自己今后要从事的行业有所思考。原来心中的迷雾已渐渐消散，我更加喜欢土木工程这个专业，而我更加坚定了我要学好房屋建筑学这门非常重要的专业基础课的决心和信心！
