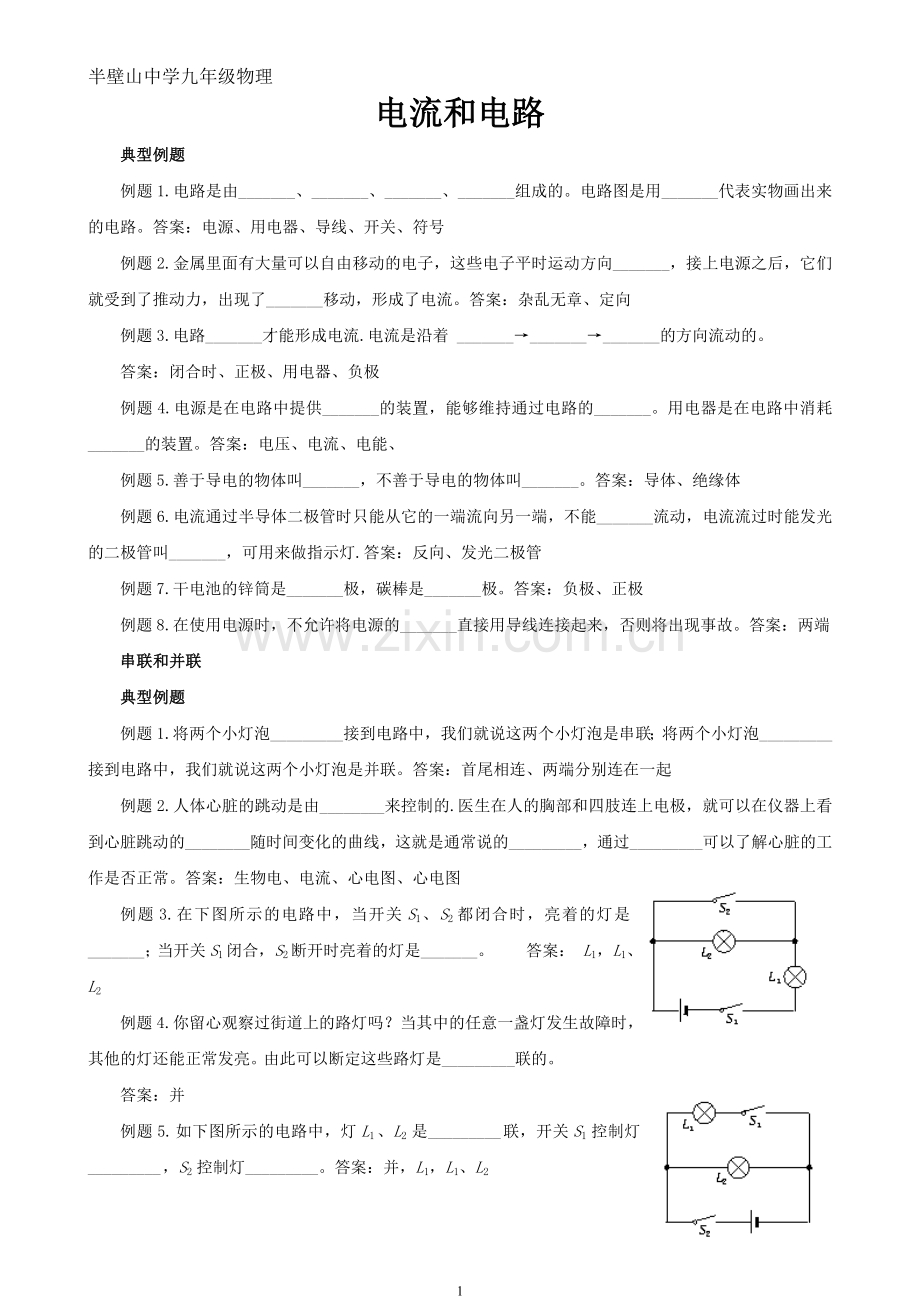

半壁山中学九年级物理
电流和电路
典型例题
例题1.电路是由_______、_______、_______、_______组成的。电路图是用_______代表实物画出来的电路。答案：电源、用电器、导线、开关、符号
例题2.金属里面有大量可以自由移动的电子，这些电子平时运动方向_______，接上电源之后，它们就受到了推动力，出现了_______移动，形成了电流。答案：杂乱无章、定向
例题3.电路_______才能形成电流.电流是沿着 _______→_______→_______的方向流动的。
答案：闭合时、正极、用电器、负极
例题4.电源是在电路中提供_______的装置，能够维持通过电路的_______。用电器是在电路中消耗_______的装置。答案：电压、电流、电能、
例题5.善于导电的物体叫_______，不善于导电的物体叫_______。答案：导体、绝缘体
例题6.电流通过半导体二极管时只能从它的一端流向另一端，不能_______流动，电流流过时能发光的二极管叫_______，可用来做指示灯.答案：反向、发光二极管
例题7.干电池的锌筒是_______极，碳棒是_______极。答案：负极、正极
例题8.在使用电源时，不允许将电源的_______直接用导线连接起来，否则将出现事故。答案：两端
串联和并联
典型例题
例题1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联。答案：首尾相连、两端分别连在一起
例题2.人体心脏的跳动是由________来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的________随时间变化的曲线，这就是通常说的_________，通过_________可以了解心脏的工作是否正常。答案：生物电、电流、心电图、心电图
例题3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_______；当开关S1闭合，S2断开时亮着的灯是_______。　　答案： L1，L1、L2
例题4.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮。由此可以断定这些路灯是_________联的。
答案：并
例题5.如下图所示的电路中，灯L1、L2是_________联，开关S1控制灯_________，S2控制灯_________。答案：并，L1，L1、L2
例题6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态。答案：断开
例题7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是_________联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________。
答案：并，串，短路事故
电流的强弱
典型例题
例题1.电流表的使用规则是：（1）电流表要________在电路中；（2）正负接线柱的接法要正确，使电流从_______接线柱流进电流表；（3）被测电流不超过电流表的_______；（4）绝对不允许把电流表直接连接到_______上。
答案：串联、正、量程、电源
例题2.如图为用电流表测量同一串联电路的电流的三种接法，以下说法中正确的是（    ）。

A．甲测法的电流最大　　B．乙测法的电流最大　　
C．丙测法的电流最大　　D．三种测法的电流一样大
例题3.如图所示，电流表、、的示数分别为30mA、50mA、70mA，则电流表（  ）。
A．A的示数是120mA  B．A的示数是70mA
C．的示数是80mA  D．的示数是30mA
答案：A、C
例题4. 在如图所示的电路中，○中有一个是电流表，另外三个是用电器，下面四种说法中正确的是（   ）
A．a、b、c为用电器，d是电流表　　B．a、c、d为用电器，b是电流表
C．b、c、d为用电器，a是电流表　　D．a、b、d为用电器，c是电流表
分析：假设a是电流表，其余三个是用电器，则会造成短路；假设c或是电流表，则会造成局部短路，会造成d或c不能工作。因此只有b是电流表，则会造成局部短路，会造成d或c不能工作。因此只有b是电流表，其它三个是用电器才能符合题意，故选B。

探究串、并联电路中电流的规律
典型例题
例题1．如图所示的电路中，电流表的示数是通过_________的电流，电流表的示数是通过__________的电流。

答案：L2、L1
例题2．如图，分别测出A、B、C三点的电流，则之间的关系是_______。
答案：
例题3．如图，的示数是0.5A，的示数是0.2A，则的示数是_______。　　答案：0.3A
例题4．把电路元件______连接起来的电路，叫做串联电路。在串联电路中，通过一个元件的电流的同时________。　　
答案：逐个顺次、通过其他元件
例题5．把电路元件_________连接起来的电路，叫做并联电路。在并联电路中，干路的电流在_________分开，分别过_________的元件。即________跟电源能够成独立的电流通路。　　
答案：并列、分支点、支路、用电器
