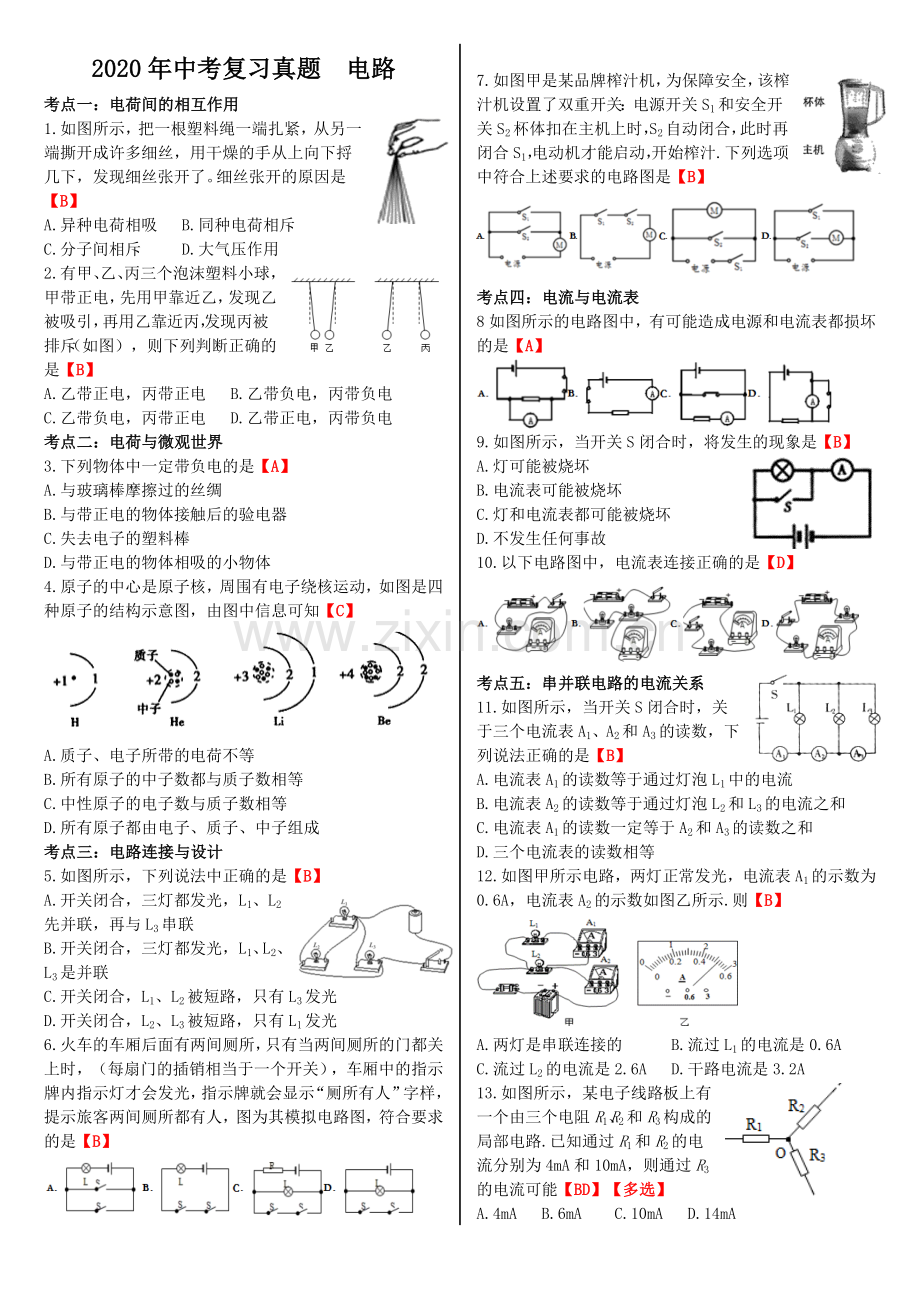

2020年中考复习真题及答案15电路.doc

2020年中考复习真题 电路
考点一：电荷间的相互作用
1.如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。细丝张开的原因是【B】
A.异种电荷相吸 B.同种电荷相斥
C.分子间相斥 D.大气压作用
2.有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，再用乙靠近丙，发现丙被排斥（如图），则下列判断正确的是【B】
A.乙带正电，丙带正电 B.乙带负电，丙带负电
C.乙带负电，丙带正电 D.乙带正电，丙带负电
考点二：电荷与微观世界
3.下列物体中一定带负电的是【A】
A.与玻璃棒摩擦过的丝绸
B.与带正电的物体接触后的验电器
C.失去电子的塑料棒
D.与带正电的物体相吸的小物体
4.原子的中心是原子核，周围有电子绕核运动，如图是四种原子的结构示意图，由图中信息可知【C】

A.质子、电子所带的电荷不等
B.所有原子的中子数都与质子数相等
C.中性原子的电子数与质子数相等
D.所有原子都由电子、质子、中子组成
考点三：电路连接与设计
5.如图所示，下列说法中正确的是【B】
A.开关闭合，三灯都发光，L1、L2先并联，再与L3串联
B.开关闭合，三灯都发光，L1、L2、L3是并联
C.开关闭合，L1、L2被短路，只有L3发光
D.开关闭合，L2、L3被短路，只有L1发光
6.火车的车厢后面有两间厕所，只有当两间厕所的门都关上时，（每扇门的插销相当于一个开关），车厢中的指示牌内指示灯才会发光，指示牌就会显示“厕所有人”字样，提示旅客两间厕所都有人，图为其模拟电路图，符合要求的是【B】

7.如图甲是某品牌榨汁机，为保障安全，该榨汁机设置了双重开关：电源开关S1和安全开关S2杯体扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁.下列选项中符合上述要求的电路图是【B】

考点四：电流与电流表
8如图所示的电路图中，有可能造成电源和电流表都损坏的是【A】

9.如图所示，当开关S闭合时，将发生的现象是【B】
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
10.以下电路图中，电流表连接正确的是【D】

考点五：串并联电路的电流关系
11.如图所示，当开关S闭合时，关于三个电流表A1、A2和A3的读数，下列说法正确的是【B】
A.电流表A1的读数等于通过灯泡L1中的电流
B.电流表A2的读数等于通过灯泡L2和L3的电流之和
C.电流表A1的读数一定等于A2和A3的读数之和
D.三个电流表的读数相等
12.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示.则【B】

A.两灯是串联连接的 B.流过L1的电流是0.6A
C.流过L2的电流是2.6A D.干路电流是3.2A
13.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路.已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能【BD】【多选】
A.4mA B.6mA C.10mA D.14mA
