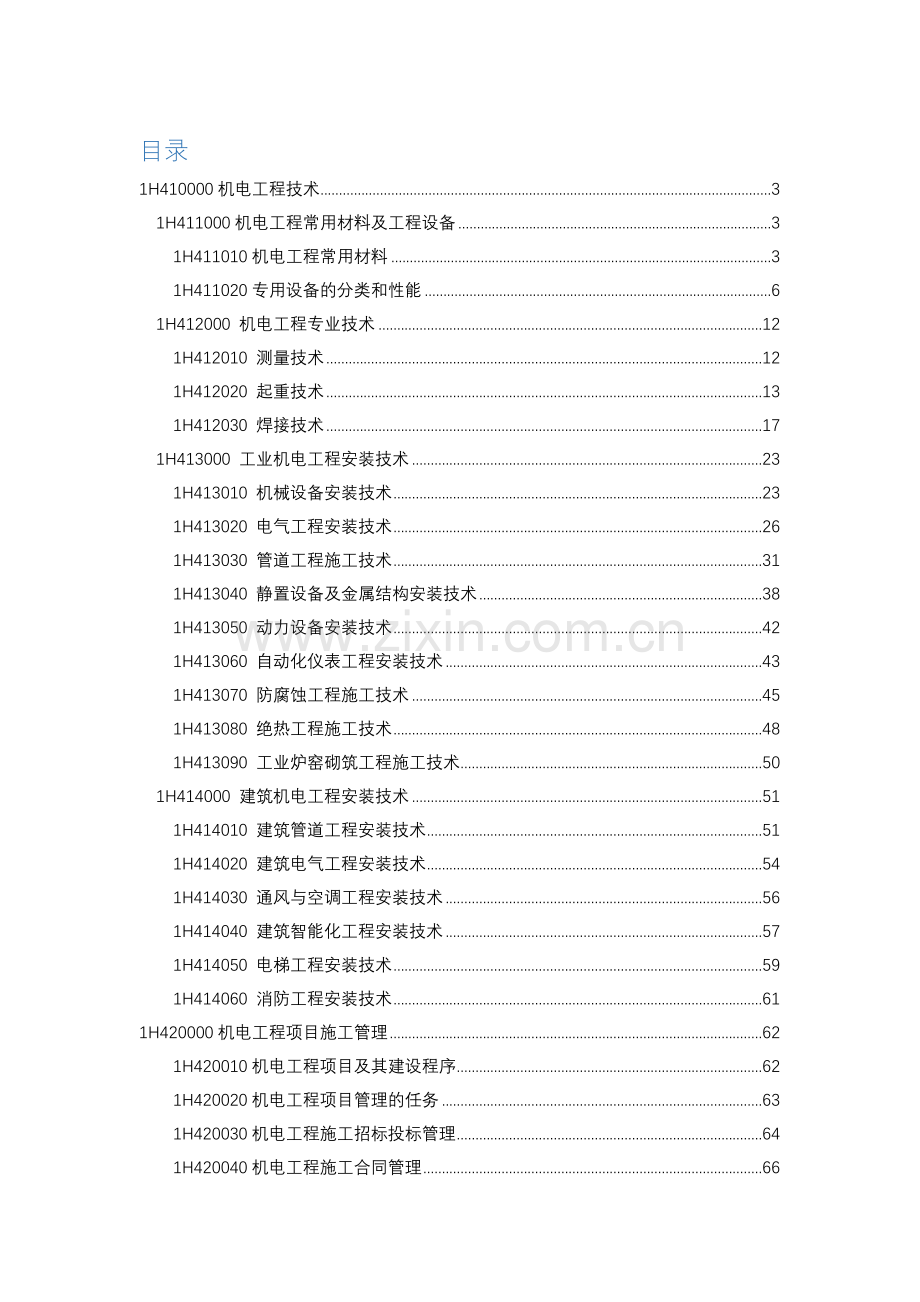

目录
1H410000机电工程技术 3
1H411000机电工程常用材料及工程设备 3
1H411010机电工程常用材料 3
1H411020专用设备的分类和性能 6
1H412000 机电工程专业技术 12
1H412010 测量技术 12
1H412020 起重技术 13
1H412030 焊接技术 17
1H413000 工业机电工程安装技术 23
1H413010 机械设备安装技术 23
1H413020 电气工程安装技术 26
1H413030 管道工程施工技术 31
1H413040 静置设备及金属结构安装技术 38
1H413050 动力设备安装技术 42
1H413060 自动化仪表工程安装技术 43
1H413070 防腐蚀工程施工技术 45
1H413080 绝热工程施工技术 48
1H413090 工业炉窑砌筑工程施工技术 50
1H414000 建筑机电工程安装技术 51
1H414010 建筑管道工程安装技术 51
1H414020 建筑电气工程安装技术 54
1H414030 通风与空调工程安装技术 56
1H414040 建筑智能化工程安装技术 57
1H414050 电梯工程安装技术 59
1H414060 消防工程安装技术 61
1H420000机电工程项目施工管理 62
1H420010机电工程项目及其建设程序 62
1H420020机电工程项目管理的任务 63
1H420030机电工程施工招标投标管理 64
1H420040机电工程施工合同管理 66
1H420050机电工程设备采购管理 69
1H420060机电工程施工组织设计 69
1H420070机电工程施工资源管理 72
1H420080机电工程施工协调管理 72
1H420090机电工程施工进度管理 73
1H420100机电工程施工成本管理 74
1H420110机电工程施工预结算 74
1H420120机电工程施工现场职业健康安全与环境管理 75
1H420130机电工程施工质量管理 76
1H420140机电工程试运行管理 77
1H420150机电工程竣工验收管理 78
1H430000机电工程技术 78
1H431000机电工程施工相关法规 78
1H431010计量法相关规定 78
1H431020电力法相关规定 79
1H431030特种设备安全法相关规定 80
1H410000机电工程技术
1H411000机电工程惯用材料及工程设备
1H411010机电工程惯用材料
1、机电工程惯用材料分为:金属材料、非金属材料和电气线材。P1
2、金属材料分为:黑色金属、有色金属。P1
3、黑色金属:
碳素钢又叫普碳钢,如Q235 Q表达屈服强度,数字表达下限值。性能:具备良好塑性和韧性,易于成型和焊接,常以热轧态供货,普通不再热解决。Q235含碳适中,具备良好塑形和韧性、焊接性能、冷加工性能,大量生产钢板、型钢、钢筋,用以建造高压输电铁塔、桥梁、厂房屋架等,其中C、D级含硫磷量低,相称于优质碳素钢,合用于制造对可焊性及韧性规定较高工程构造零部件,如机座、支架、受力不大拉杆、连杆、轴。
低合金钢:具备高强度、高韧性、良好冷成型和焊接能力、低冷脆转变温度和良好耐腐烛性,用于桥梁、钢构造、锅炉气包、压力容器、压力管道、船舶、车辆、重轨和轻轨等。可大大减轻构造质量,节约钢材。如鸟巢就是用Q460。P2
铸钢和铸铁:铸钢重要用于制造形状复杂、需要一定强度、塑性和韧性零件,如轧钢机架用碳素铸钢,齿轮用合金铸钢件制造。P2
铸铁是碳含量不不大于2.11%铁碳合金,如普通罩壳、阀壳等用灰铸铁制造,液压泵壳用孕育铸铁,凸轮用球墨铸铁制造。P3
特殊性能低合金高强度钢:在钢中加入少量合金元素,使其在金属基体表面形成保护层,提高钢材耐候性能,保持钢材具备良好焊接性能。如耐热钢、耐磨钢、汽车冲压钢板、石油天然气管线钢、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢及钢轨钢。P3
4、钢材类型及应用
型钢:圆钢、方钢、扁钢、H型钢、工字钢、T型钢、角钢、槽钢、钢轨。电站锅炉钢架立柱普通采用宽翼缘H型钢。P3
板材:厚板、中厚板和薄板,按其材质有普通碳素钢板、低合金钢板、不锈钢板、镀锌钢板。中低压锅炉气包常为专用锅炉碳素钢,高压锅炉气包惯用低合金钢。P4
管材:普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管。锅炉水冷壁和生煤器使用无缝钢管普通采用优质碳素钢管或低合金钢管,过热器再热器依照壁温普通采用15CrMo或12Cr1MoV等。P4
4、有色金属:
密度不不大于4.5g/cm3为重金属,如铜、锌、镍,密度不大于等于4.5g/cm3为轻金属,如铝、镁、钛。P4
铜:具备良好导电性、导热性以及优良焊接性能,纯铜强度不高,硬度较低,塑性好。黄铜是以锌为重要合金元素制成铜金属。锡青铜重要制造轴承、轴套、弹簧以及抗蚀抗磁零件。白铜以镍为重要合金元素用于制造船舶仪器零件、化工机械零件及医疗器械。锰白铜可制作热电偶丝P4
镍:具备强度较高、塑性好、导热性差、电阻大、耐海水腐蚀能力突出P5
铝:具备良好导电性和导热性,强度、硬度低、耐磨性差。P5
镁:强度不高,高温塑性差,易氧化,可作为还原剂。P5
钛及钛合金:其强度、耐热性、耐腐蚀性高,具备无磁性,声波和振动低阻尼特性,生物相容性好,与碳复合材料相容性好,有超导特性、形状记忆和吸氢特性。钛合金是比强度最高金属材料。P5
5、非金属材料:水泥、玻璃棉、砌筑材料和陶瓷。P6
玻璃棉用于保温,砌筑材料重要是耐火砖和耐火材料,功能陶瓷:绝缘陶瓷、敏感陶瓷、介电陶瓷、超导陶瓷、红外辐射陶瓷、发光陶瓷、透明陶瓷、隔热陶瓷灯。P7
6、高分子材料:体现为质轻、透明、柔软、高弹,容易老化。有塑料、橡胶、纤维、高分子胶粘剂、高分子涂料和高分子基复合材料。P7
塑料:分为热塑性塑料和热固性塑料。热塑性塑料如聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯,热固性塑料如酚醛塑料、环氧塑料。P8
纤维:分为天然纤维、人造纤维、合成纤维。天然纤维:棉花、麻、羊毛、蚕丝。人造纤维运用自然中木料、芦苇、棉绒等原料。合成纤维是运用石油、煤炭、天然气等原料。P9
涂料:保护被涂覆物体免受各种作用而发生表面破坏,具备装饰效果,并能防火、防静电、防辐射。P8
7、非金属材料风管应用:P9
风管类型
合用环境
不合用环境
酚醛复合风管
低、中压空调系统及潮湿环境
聚氨酯复合风管
低中高压干净空调系统及潮湿环境
酸碱性环境和防排烟系统
玻璃纤维复合风管
中压如下空调系统
硬聚氯乙烯风管
干净室含酸碱排风系统。
8、电气材料:
R软、V聚氯乙烯、X橡胶 P10
BLX、BLV 铝芯电线 通惯用于架空线路特别是长途输电线路。P10
BX、BV铜芯电线 合用于450/470V及如下动力装置固定敷设。P10
RX、RV 铜芯软线 合用需要柔性连接可动部位。如电焊机至焊钳连接多采用RV铜芯软线,由于电焊位置不固定,多移动。P10
RVV 铜芯塑料绝缘塑料护套多股软线。P10
VV、YJV型:不能受机械外力作用,不能承受大拉力,合用于室内、隧道内桥梁及管道内敷设。P10
VV22、YJV22型: 内钢带铠装电力电缆,能承受一定机械外力作用,但不能承受大拉力,合用于直接埋地敷设。P10
ZR-YJFE、NH-YJFE型(ZR阻燃NH内火):可敷设在吊顶内、高层建筑电缆竖井内,并且合用于潮湿环境。P12
YJV32型:内钢丝铠装型电力电缆,能承受相称大机械外力。P11
KVV型:控制电缆(K控制)P11
9、绝缘材料:绝缘漆、绝缘胶、云母制品、气体绝缘材料(空气、氮气、二氧化硫、六氟化硫)、液体绝缘材料、层压制品,六氟化硫是一种无色、无味、不燃不爆、无毒且化学性质稳定气体。P12
1H411020专用设备分类和性能
机电工程通用设备分为切削设备、锻压设备、锻造设备、输送设备、风机、泵、压缩机。P13
1、泵按照工作原理分为:容积式泵和叶轮式泵。P13
容积式泵:靠工作部件运动导致工作容积周期性地增大和缩小而吸排物料。
叶轮式泵:离心泵、轴流泵、混流泵、旋涡泵。P13
2、依照运动部件运动方式不同分为往复泵和回转泵,往复泵:活塞泵、柱塞泵、隔膜泵。回转泵:齿轮泵、螺杆泵、叶片泵。P13
3、泵性能:泵性能参数重要有流量和扬程,尚有轴功率、转速、效率和必要汽蚀余量。泵效率不是一种独立参数,她可以用别性能参数如流量、扬程和功率按公式计算求得。 例如:一栋30层高建筑,其消防水泵扬程应当在130M以上。P13
4、风机:风机按气体在旋转叶轮内部流动方向分为:离心式风机、轴流式风机、混流式风机。P14
5、按排气压强不同分为通风机、鼓风机、压气机。P14
6、风机性能:流量、压力、功率、效率和转速+噪声和振动大小。P14
7、压缩机:
1)按压缩气体不同分为:空气压缩机、氧气压缩机、氨压缩机、天然气压缩机。P14
2)按压缩气体方式:容积式压缩机(往复式和回转式)、动力式压缩机(离心式、轴流式、混流式)P14
3)按压缩机最后排气压力:低压、中压、高压、超高压。P15
8、压缩机性能参数:流量、容积、吸气压力、排气压力、工作效率、输入功率、输出功率、性能参数、噪声。P15
9、输送设备:
1)具备挠性牵引件输送设备:带式输送机、链板输送机、刮板输送机、埋刮板输送机、小车输送机、悬挂输送机、斗式输送机。P15
2不具备挠性牵引件输送设备,特点是物品与推动件分别运动:螺旋输送机、滚柱输送机、气力输送机、滚子输送机、振动输送机。P15
10、输送机性能:持续输送设备只能沿着一定路线向一种方向持续输送物料。重要参数:输送能力、线路布置、输送速度、重要工作部件特性尺寸和驱动功率。P15
11、切削机床:按通用性分为 通用机床、专门化机床、专用机床。P15
通用机床:用于加工各种零件不同工序,合用于单件小批量生产,如卧式车床、万能外圆磨床、万能升降台铣床。P15
专门化机床:只能用于加工某一类零件某一道或少数几道工序。如曲轴车床、凸轮车床、螺旋桨铣床。P16
专用机床:专门为某一种零件某一道工序加工,合用于大批量生产。如各种钻、镗组合机床、加工中心。P16
切削机床性能参数:技术性能由加工精度(尺寸精度、形状精度、位置精度、表面质量、精度保持性)和生产效率加以评价,这些指标取决于机床静态几何精度和刚度。P16
12、锻压设备性能:基本特点是压力大,故多数为重型设备。P16
13、专用设备:火力发电设备、水力发电设备、核电设备、矿业设备、轻工设备、纺织设备、石油化工设备、冶金设备、建材设备。P17
14、锅炉设备:分为承压蒸汽锅炉、承压热水锅炉、有机热载体锅炉。P17
15、锅炉基本特性:
1)蒸发量:蒸汽锅炉用额定蒸发量表白容量大小,单位是t/h;热水锅炉用额定热功率,单位是MW. P18
2)压力和温度:P18
3)受热面蒸发率和受热面发热率:普通用烟气侧金属表面积来计算受热面积。锅炉受热面蒸发率或发热率是反映锅炉工作强度指标,其数值越大,表达传热效果越好,普通工业锅炉受热面蒸发率不大于40kg/(m2*h)。热水锅炉受热面发热率为83700kj/m2*h. P18
4)锅炉热效率 锅炉热经济性指标,普通工业锅炉在60%-82%p18
16、水力发电设备:水力发电机组、抽水蓄能机组、水泵机组、启闭机P18
17、核电设备:压水堆设备、重水堆设备、高温气冷堆设备、石墨型设备、动力型设备、实验反映堆设备。P18
18、建造核电站重要设备:核岛设备、常规岛设备、辅助设备。核岛设备是承担热核反映重要某些。P18
19、石油化工设备:传热设备、传质设备、粉碎设备、混合设备、分离设备、制冷设备、干燥设备、包装设备、输送设备、储运设备、成型设备、反映器。
传热设备:冷却器、加热器、再沸器 P19
传质设备:填料塔、板式塔 P19
分离设备:筛分设备、蒸发设备、沉降设备、过滤设备、萃取设备、离心设备、其她分离设备。P19
20、石油化工设备性能:容积、压力、温度、换热面积、制冷量、反映时间、物料纯净度。P19
21、冶金设备:烧结设备、回收设备、耐火材料设备、炼铁设备、炼钢设备、制氧设备等。P19
22、建材设备:水泥设备、玻璃设备、陶瓷设备、耐火材料设备等.P20
水泥设备:回转窑等P20
玻璃设备:浮法玻璃生产线:熔窑、锡槽(浮法生产线核心设备)、退火窑、成品加工线。
静置设备
23、按设备设计压力分:常压(P<0.1MPa)、低压(0.1MPa<=P<1.6MPa)、中压(1.6MPa<=P<10MPa)、高压(10MPa<=P<100MPa)P21
24、按作业原理分:容器、反映器、塔、换热器、储罐。P21
容器:带搅拌容器又称反映釜或叫搅拌罐。P21
反映器:釜式反映器、管式反映器、固定床反映器、流动床反映器。P21
塔:填料塔、板式塔P21
换热器:夹套式换热器、蛇管式换热器、套管式换热器、列管式换热器 P21
25、静置设备功能:贮存、均压、热互换、反映、分离、过滤。P22
参数:容积、压力、温度、流量、液位、效率及设备强度刚度稳定性。P22
26、电气设备分类:电动机、变压器、高压电器及成套设备、低压电器及成套设备、电工测量仪器仪表。P23
27、电动机按工作原理分为:直流、交流、交流同步电动机。P22
28、电动机性能 P23
电机类型
长处
缺陷
合用范畴
直流电动机
较大启动转矩和良好启、制动性能以及易于在较宽范畴内实现平滑调速
构造复杂,价格高
拖动对调速规定比较高生产机械
同步电动机
转速恒定及功率因素可调
构造较复杂,价格贵,启动麻烦
拖动恒速运转大、中型低速机械
异步电动机
构造简朴、制造容易、价格低廉、运营可靠、维护以便、结实耐用
启动性能和调速性能较差
功率因素不高
合用广泛
29、变压器是一种变换电压和变换电流设备。P23
按冷却介质分为:油浸式变压器、干式变压器、充气式变压器。
按冷却方式分为:自冷变压器、蒸发冷却变压器。
按容量分为:中小型变压器(电压在35KV如下,容量在6300KVA如下),大型变压器(电压在63—110KV,容量在6300—63000KVA)、特大型变压器.
30、变压器性能:变压器线圈绕线匝数、连接组别方式、外部接线方式、外接元器件。P23
31、变压器参数:工作频率、额定功率、额定电压、电压比、空载电流、空载损耗、效率、绝缘电阻。P23
32、高压电器指交流电压不不大于1200V、直流电压不不大于1500V以上电器。P24
33、高低压电器及成套设备作用:通断、保护、控制、调节。P25
34、电工测量仪器仪表分为:电工测量批示仪表和电工测量较劲仪表。电压表、电流表、钳形表、电度表、万用表、兆欧表是批示仪表。电桥、电位差计是较劲仪表。P25
1H41 机电工程专业技术
1H41 测量技术
1、工程测量内容: P27
1)建立施工控制网
2)建筑物、构筑物详细测设
3)检查、验收
4)变形观测
2、工程测量原则:由整体到局部、先控制后细部。P27
3、水准测量原则: 在工程中仪高法被广泛应用。P28
1)高差法 — 采用水准仪和水准尺测定待测点与已知点之间高差,通过计算得到待定点高程 一次计算只能测量一种点
2)仪高法 — 采用水准仪和水准尺,只需技术一次水准仪高程,就可简便测算几种前视点高程 一次计算可测各种点
4、工程测量程序:①建立测量控制网---②设立纵横中心线---③设立标高基准点---④设立沉降观测点---⑤安装过程测量控制---⑥实测记录。 P28
5、安装基准线测设:中心标板应在灌溉基本时或养护期满后埋设。设备安装平面基准线不少于纵、横两条。P29
6、安装标高基准点测设:标高基准点普通埋设在基本边沿且便于观测位置。采用钢制标高基准点,应是接近设备基本边沿便于测量处,不容许埋设在设备底板下面基本表面。P29
7、管道起点、终点、转折点称为管道主点。地下管线工程测量必要在回填前。测量出起止点,窨井、管顶标高P31
8、长距离输电线路定位并经检查后,可依照起、止点和转折点及沿路障碍物实际状况,测设基本中心桩,普通采用十字线法和平行基线法进行控制。P29
9、工程测量由控制网测量和施工过程测量两某些构成。P30
10、水准测量法:一种测区及周边至少应有3个水准点,水准点之间距离应为1---3公里,工厂区不大于1公里。P30
11、平面控制网测量办法:三角测量法、导线测量法、三边测量法。P30
12、高程测量办法:水准测量、电磁波测距三角高程测量、惯用水准仪测量P31
13、建筑场地不不大于1平方公里或重要工业厂区,宜建立一级导线精度平面控制网,不大于1平方公里可依照需要建立二、三级导线精度平面控制网。P32
14、测量仪器必要通过检定且在检定周期内方可投入使用。 P32
15、水准仪:测量高程仪器。P33
经纬仪:测量纵横中心线和垂直度仪器。P33
全站仪:测量水平距离仪器。P33
其她测量仪器:电磁波测距仪、激光准直仪、激光指向仪、GPS面积测量仪 P35
1H41 起重技术
1、起重机分为轻小型起重设备和起重机。 P36
轻小型起重设备:千斤顶、滑车、起重葫芦、卷扬机。P36
2、起重机:桥架型起重机、臂架型起重机、缆索型起重机。P37
桥架型起重机:梁式起重机、桥式起重机、门式起重机、半门式起重机P37
臂架型起重机惯用:塔式起重机、流动式起重机、桅杆式起重机。P37
流动式起重机:履带式起重机、汽车起重机、轮胎起重机、全地面起重机。合用范畴广,机动性好,对道路和场地规定比较高,台班费高,合用单件重量大大中型设备,作业周期短。P37
塔式起重机:吊装速度快,台班费低,但起重普通不大,并需要安装和拆卸。合用于在一定范畴内数量多,而每件重量小设备,作业周期长。P37
桅杆起重机:属于非原则起重机,起重量大,对场地规定不高,使用成本低,但效率不高。合用于特重、特高和场地受限吊装。P37
3、起重机选用参数:吊装载荷、额定起重量、最大幅度、最大起升高度P39
4、吊装载荷:被吊物+吊、索+吊钩+起升钢丝绳。P39
5、动载荷系数:K1=1.1 不均匀载荷系数: K2=1.1~1.25 Q(计算载荷)=K1*K2*Q(吊装载荷)。P37-P38
6、最大起升高度:H=h1+h2+h3+h4(设备高度+索具高度+高出地脚螺栓高度+基本和地脚螺栓高度)。P38
7、流动式起重机选用环节:
1)依照被吊装设备和构件位置、现场详细状况拟定站车位置,就是拟定其幅度。P39
2)依照设备高度、设备尺寸、吊索高度和站车位置由起重机特性曲线,拟定其臂长。
3)依照幅度+臂长+特性曲线拟定额定起重量。
4)如果额定起重量不不大于计算载荷则合格。
8、流动式起重机基本解决:流动式起重机必要在水平坚硬地面上进行吊装作业。应依照其地质状况或测量地面耐压力为根据,如能满足条件,可不作解决,如不满足就要进行解决,解决后地面应做耐压力测试,吊装前必要由专业人员对基本进行验收。P39
9、钢丝绳钢丝强度极限:公称抗拉强度有1570MPa、1670MPa、1770MPa等 P39
10、钢丝绳规格:惯用6*19+FC、6*37+FC、6*61+FC其中6代表股数19、37、61代表每股中钢丝数+背面为绳股中绳芯,FC为纤维,IWR为钢芯 P39
11、钢丝绳直径:6*19钢丝绳中钢丝直径大强度高但柔性差惯用作缆风绳,6*61钢丝绳中钢丝柔软,但强度低惯用来做吊索,37(1+6+15+15).P40
12、钢丝绳安全系数:缆风绳3.5 、做滑轮组跑绳5、吊索8、用于载人不不大于12~14.P40
13、许用拉力:T=P/K(P破断拉力、K安全系数)。P40
14、滑轮组:第一种字母表达什么系列,第二某些是三位数字表达额定载荷,第三某些也是二位数字表达门数,最后位是英文字母表达构造形式(G-吊钩、D-吊环、W-吊梁、L-链环、K-开口,闭口不加K)。P40
例:H80*7D表达H系列起重滑轮组,额定载荷80吨,7门吊环型闭口P42
滑轮组在工作时:最小在固定端,最大在拉出端。P40
15、穿绕办法:普通3门如下顺穿、4~6门用花穿、7门以上用双跑头顺穿P40
16、卷扬机性能参数:额定牵引力、工作速度、容绳量。P41
17、平衡梁作用:P41
1)保持被吊设备平衡,避免吊索损坏设备。
2)缩短吊索高度,减小动滑轮起吊高度。
3)减少设备起吊时所承受水平压力,避免损坏设备。
4)多机抬吊,合理分派或平衡各吊点荷载。
18、平衡梁形式:管式平衡梁、钢板平衡梁、槽钢平衡梁、桁架式平衡梁(距离比较大)。P41
19、平衡梁选用:设备重量、规格尺寸、构造特点、现场环境并通过计算来拟定尺寸。P41
20、塔式起重机:3~100吨、臂长40~80米 桥式起重机:3~1000吨、跨度在3~150米 汽车起重机:8~550吨、臂长27~120米 直升机吊装:26吨P42
21、液压提高:上拔式(投影面积大、重量重、提高高度低)、爬升式(与前相反)。P42
21、吊装办法选取环节:①技术可行性论证 ②安全性分析 ③进度分析 ④成本分析 ⑤综合选取。P43
22、吊装方案内容:①工程概况 ②编制根据 ③吊装工艺设计(6点熟悉)④吊装组织体系 ⑤安全保证体系及办法 ⑥质量保证体系及办法 ⑦应急预案 ⑧吊装计算书。P44
23、吊装是属于危险性比较大分某些项工程,非常规10KN以上要编制专项施工方案、100KN以上还要专家论证。P44
24、起重吊装作业稳定性内容:起重机械稳定性、吊装系统稳定性、吊装设备或构件稳定性。P45
25、起重吊装作业失稳因素及防止办法:
①起重机械失稳:因素超载、支脚不稳定、机械故障、桅杆偏心过大。防止办法禁止超载、严格机械检查、打好支脚并用道木和钢板垫实,保证支脚稳定P45
②吊装系统失稳:因素多机吊装不同步,分派不均,多动作,多岗位指挥协调失误,桅杆系统缆风绳、地锚失稳。办法就是对于上面改正。P45
③吊装设备或构件失稳:因素设计与吊装时受力不一致,设备或构件刚度偏小,办法采用多点吊装,薄壁加固加强,薄弱某些加固或加大截面。P45
26、缆风绳是桅杆式起重机稳定系统。P46
27、初拉力普通为工作拉力15%~20%。T=TG+TC=fT总+TC(TG工作拉力、TC初拉力、T总为总拉力。)。P46
28、直立单桅杆顶部缆风绳宜为6至8根,后背主缆风绳设立数量不少于2根。缆风绳与地面夹角宜为30度,最大不超过45度。P47
29、地锚种类:全埋式地锚(合用于重型吊装)、活动式地锚(合用于改扩建工程)、运用已有建筑物作为地锚(必要获得建筑物设计单位书面承认) P49
30、地锚设立规定:埋入式地锚前方,缆风绳受力方向坑深2.5倍范畴内不应有地沟、线缆、地下管道。P47
31、桅杆使用规定:采用倾斜桅杆吊装设备时,其倾斜角度不得不不大于15度;吊装过程中,应对桅杆构造直线度进行监测。P47
32、桅杆稳定性校核基本环节:①受力分析与内力计算 ②查算截面特性数据 ③计算桅杆长细比 ④查轴心受压稳定系数 ⑤进行稳定性计算。P48
1H412030 焊接技术
1、焊条分类:2)按焊渣性质分为酸性焊条、碱性焊条。P49
2、焊条选用原则:P49
1)考虑焊缝金属力学性能和化学成分:对于普通构造钢,普通规定焊缝金属与母材等强度,选用熔敷金属抗拉强度等于或不不大于母材焊条,对于合金构造钢规定合金成分与母材相似或接近,焊缝容易产生裂缝时选用低氢型焊条(碱性焊条)
2)考虑焊接构件使用性能和工作条件:对承受动载荷和冲击载荷状况选用低氢型焊条(碱性焊条)
3)考虑焊接构件构造特点和受力条件:容易产生裂缝选用低氢型焊条
4)考虑施焊条件:在狭小或通风条件差场合选用酸性焊条或低尘焊条
5)考虑生产效率和经济性:尽量选用酸性焊条
3、保护气体:P51
1)惰性气体,重要有氩气和氦气及其混合气体
2)CO2气体,是唯一适合于焊接单一活性气体,具备焊速高,熔深大,成本低,和全空间位置焊接,广泛用于碳钢和低合金钢焊接。
4、焊剂分类:按制造办法分:熔炼焊剂、烧结焊剂、粘结焊剂。熔炼焊接最广泛运用。P51
5、焊剂作用:焊剂在焊接电弧高温区熔化反映生成熔渣和气体,对熔化金属起保护和冶金作用。P51
6、焊接电源:弧焊电源 弧焊变压器、直流弧焊发电机、弧焊整流器P52
7、焊机分类:①手工焊机(CO2气体保护焊机、氩弧焊机、混合气体保护焊机)、②自动焊机。P52
8、惯用焊机:①埋弧焊机:生产效益高,焊接质量高,劳动条件好,重要合用于平位置(俯位)焊接,合用于长焊缝焊接,不合用于焊接薄板。P52
②钨极氩弧焊机:焊缝致密,机械性能好,明弧焊,无飞溅,成形美观,合用于有清洁规定焊件,电弧热集中,热影响区小,变形小,容易实现机械化和自动化。P52 ③熔化极气体保护焊机:CO2气体保护焊机,飞溅大,弧光辐射强,有风不能施焊(2M/S),不能焊接易氧化有色金属。P54
④等离子弧焊机:具备温度高,能量集中,较大冲击力比普通电弧稳定,各参数调节范畴广。P53
9、焊接设备选用原则:安全性、经济性、先进性、合用性。P54
10、焊接办法和工艺评估:焊接工艺评估是指为验证所拟定焊接工艺对的性而进行实验过程及成果评价。P54
11、惯用焊接办法
电弧焊:①焊条电弧焊 ②埋弧焊:焊接速度快,焊缝质量好,特别合用于焊接大型设备直缝和环缝。③钨极气体保护焊,是连接薄板金属和打底焊一种好办法。④熔化极气体保护焊,可以以便地进行各种位置焊接,焊接速度快,效率高。⑤药芯焊丝电弧焊。P53
电阻焊:以电阻热为能源焊接办法,有点焊、缝焊、凸焊、对焊。P54
12、焊接工艺评估:在产品正式焊接此前,对初步拟定焊接工艺细则卡或其她规程中焊接工艺进行验证性实验。作用:用于验证和评估焊接工艺方案对的性。P54
13、焊接工艺评估环节:①编制焊接工艺评估委托书 ②拟定焊接方式 ③按焊接工艺评估原则或设计文献规定,拟定焊接工艺指引书或评估方案。 ④按照拟定焊接工艺指引书进行试件制备、焊接、检查、取样加工、检查试样。 ⑤依照所规定使用性能进行评估 ⑥整顿焊接记录、实验报告、编制焊接工艺评估报告 ⑦以报告为根据,编制焊接工艺规程或焊接工艺指引书。P55
14、焊接工艺评估规定:在工程施工之前完毕,所用设备、仪表处在正常状态,由本单位技能纯熟焊接人员使用本单位焊接设备焊接试件。评估人员为焊接工程师,由焊接工程师确认评估成果。P56
例如:对接焊缝试板要进行外观检查、无损探伤、拉伸实验、冲击实验,耐蚀堆焊层试板要进行渗入探伤、弯曲实验、化学成分分析。P56
15、需重新评估:①变化焊接办法,当变化焊接办法任何一种工艺评估重要因素时。当增长或变更补加因素时,按增长或变更补加因素增焊冲击性实验。 ②变化焊后热解决。 ③初次使用国外钢材 ④焊接材料、保护气体、线能量等条件变化时。P56
16、焊接应力:焊接过程中由于温度场变化及焊件间约束,在焊缝及附近区域产生应力。P57
17、焊接残存应力:冷却后在焊件中留有未能消除应力为焊接残存应力。P57
18、焊接残存应力危害:①影响构件承受静载能力 ②导致构造脆性断裂 ③影响构造疲劳强度, ④影响构造刚度和稳定性 ⑤应力区易产生应力腐蚀和开裂 ⑥影响构造精度和尺寸稳定性。P57
19、减少焊接应力办法:①设计办法:构件设计时尽量减少焊缝数量和尺寸,应避免焊缝过于集中,从而避免焊接应力峰值叠加,优化设计构造,如接管口设计成翻边式少用承插式。 ②工艺办法:(预热氢锤,条能拉顺振)采用较小焊接能量线,合理安排装配焊接顺序 ③层间进行锤击 ④预热拉伸补偿焊缝收缩 ⑤焊接高强钢时选用塑性好焊条 ⑥采用整体预热 ⑦消氢解决 ⑧采用热解决 ⑨运用振动法来消除。P58
20、焊接变形:可以分为①瞬态热变形②残存变形(面内变形、面外变形)P59
面内变形:焊缝纵向收缩变形、焊缝横向收缩变形、焊缝回转变形。P P59
面外变形:角变形、弯曲变形、扭曲变形、失稳波浪变形。P59
21、焊接变形危害:①减少装配质量、影响外观质量 ②减少承载力 ③增长矫正工序、提高制导致本。P59
办法:1设计办法:合理安排焊缝位置,合理选取焊缝尺寸和形状,尽量减少焊缝数量,
减少焊缝长度。P61
2 装配工艺办法:预留收缩余量,反变形法,刚性固定法,合理选取装配程序。P61 3 焊接工艺办法:合理焊接办法,合理焊接顺序和方向,合理焊接能量线,
进行层间锤击。P61
10、焊接工艺评估作用:焊接工艺评估用于验证和评估焊接工艺方案对的性,是焊接工艺细则(卡)支持文献,同一焊接工艺评估报告可作为几份焊接工艺卡根据。P55
11、若检查项目指标中有一项不合格,则表白该焊接工艺不能用于生产,需作相应修改或重新拟定后,再做焊接工艺评估实验。P55
12、拟定焊接方式需考虑因素: (1)母材物理特性。 (2)母材化学特性。 (3)焊缝受力状况。 (4)待焊部件几何形状,例如大型构件或重型构造宜采用埋弧自动焊;薄板点焊和焊缝宜采用电阻焊。 (5)焊接位置:必要采用仰焊焊缝,则无法使用埋弧焊。P55
13、焊接工艺评估评估规则:(1)变化焊接办法必要重新评估;(2)任一钢号母材评估合格,可以用于同组别号其她钢号母材;(3)变化焊后热解决类别,须重新进行焊接工艺评估。(4)初次使用国外钢材,必要进行工艺评估。(5)惯用焊接办法中焊接材料、保护气体、线能量等变化时须重新评估。P56
14、焊接前检查:人、机、料、法、环考虑。①焊工资格检查,焊工操作证有效期为3年,若中断6个月,需要重新进行培训考试合格。②环境,电弧焊风速不不大于8M/S,气体保护焊2M/S,低氢型焊条5M/S,相对湿度不不大于90%,下雨或下雪,打底焊时处在强振动和敲击状态。P60
15、焊后检查:①外观检查:运用放大镜或肉眼与否有咬边、夹渣、气孔、裂纹。焊接检查尺测量焊缝余高、焊瘤、凹陷、错口。检查焊件与否变形。P61
②致密性实验:液体盛装实验(不承压容器)气密性实验(外涂发泡剂),氨气实验,煤油试漏,氦气实验(氦气检漏仪)真空箱实验(储罐罐底焊缝)P61
③强度实验:介质:水1.25~1.5倍设计压力,空气1.15~1.2倍设计压力。P62
④无损检测:内部:射线探伤、超声波探伤, 表面:渗入探伤、磁性探伤、涡流探伤。超声波比射线探伤敏捷度高,灵活以便,周期短,成本低,效率高,对人体无害,但显示缺陷不直观,判断不精准,受人员影响大。P62
其她:发射检测:动态,持续监视容器内部缺陷发展全过程。超声导波检测技术:对管路、管道长距离检测,地下埋管不开挖。P63
16、无损探伤应用:(1)壁厚不大于等于38mm,其对接接头应采用射线检测,不能射线可采用可记录超声检测(2)壁厚不不大于38mm,其对接接头采用射线检测,每条焊缝还应附加局部超声检测,局部检测比例为原检测比例20%,应涉及所有焊缝交叉部位(3)对有无损探伤检测规定角接接头,T形接头,不能进行射线或超声波检测时,应做100%表面检测(4)铁磁性材料压力容器表面优先选用磁粉检测,有色金属压力容器对接接头应尽量采用射线检测。P64
1H413000 工业机电工程安装技术
1H413010 机械设备安装技术
1、设备基本分类:
①按材料构成:素混凝土基本、钢筋混凝土及(承受较大载荷)、垫层基本(可沉降,如大型储罐)。P65
②按埋置深度:浅基本:独立基本、扩展基本、联合基本。深基本:桩基本(精密、大型设备基本)、沉井基本。P65
③按构造形式:大块式基本、箱式基本、框架式基本(电机、压缩机基本)
④按功能不同:减振基本、绝热层基本(基本底部设立隔热)。P65
2、设备基本施工质量验收规定:P66
①设备基本混凝土强度验收规定:检查验收混凝土配合比、混凝土养护、混凝土强度。采用回弹法和钻芯法。重要设备还要用重锤做预压强度实验,预压合格并有预压沉降详细记录。P66
②设备基本位置尺寸验收规定:基本坐标位置、不同平面标高、平面外形尺寸、平面水平度、基本垂直度、预埋地脚螺栓标高和中心距、预埋地脚螺栓孔中心位置、深度和孔壁垂直度、预埋活动地脚螺栓锚板标高和中心线位置等。P66
③预埋地脚螺栓验收规定:位置、标高及露出基本长度要符合设计或规范规定、预埋地脚螺栓螺纹和螺母保护完好、胀锚地脚螺栓基本混凝土强度不得不大于10MPa、有裂缝不得使用胀锚。P66
④设备基本外观质量规定:外表面应无裂纹、空洞掉角、露筋。地脚螺栓预留孔内应无露筋、凹凸等缺陷、孔壁应垂直。P66
3、设备基本常用通病:P66
①设备基本上平面标高超差,标高高了导致二次灌浆层高度不够,低了导致二次灌浆层高度过高,影响二次灌浆强度和质量。
②预埋地脚螺栓位置、标高及露出基本长度超差。
③预留地脚螺栓孔深度超差(过浅)。
4、机械设备安装程序:①开箱检查---②基本测量放线---③基本检查验收---④垫铁设立---⑤吊装就位---⑥安装精度调节和检测---⑦设备固定于灌浆---⑧零部件装配---⑨润滑与加油---⑩试运转---11工程验收。P69
5、基本测量放线:生产线纵横向中心线以及重要设备中心线应埋设永久中心线标板,重要设备旁应埋设永久性标高基准点,对于重要重型特殊设备需设立沉降观测点。P66
6、垫铁设立:
垫铁作用:找正调平机械设备,把设备重量、工作中载荷及预紧力通过垫铁均匀传递到基本上。
垫铁放置办法:坐浆法、压浆法。P66
如何放置:每个地脚螺栓边上放一组垫铁,每组垫铁不超过5块,每块厚度不不大于2MM,厚放下面,薄放上面。每组相隔0.5到1米,完毕后把垫铁间用定位焊焊牢(除铸铁垫铁)。P66
7、灌浆:设备灌浆分为一次灌浆和二次灌浆,一次灌浆是在设备粗找正后,对地脚螺栓孔进行灌浆。二次灌浆是设备精找正后,对设备底座和基本间进行灌浆。P68
8、机械设备安装分为:整体式安装、解体式安装、模块化安装。P69
9、典型零部件安装:轮系装配及变速器安装、联轴器安装、滑动轴承和滚动轴承安装、轴和套热冷装配、液压元件、气压元件安装、液压润滑管路安装。P69
10、齿轮装配规定:①齿轮基准面端面与轴肩或定位套端面应接近贴合,0.05MM塞尺不入;基准面与轴线垂直度应符合传动规定。④压铅法检查齿轮啮合间隙时,铅丝直径不适当超过间隙3倍,长度不不大于5个齿距,沿齿宽方向均匀放置至少2根铅丝。P69-P70
11、联轴器装配规定:机械式联轴器分刚性和挠性两类,刚性有凸缘、夹壳两种。两轴心径向位移、两轴线倾斜和端面间隙。P70
12、地脚螺栓:P71
①固定地脚螺栓:用来固定没有强烈震动和冲击设备。
②活动地脚螺栓:用来固定工作时有强烈震动和冲击设备。
③胀锚地脚螺栓:固定静置和简朴设备,中心到基本边沿距离不不大于7倍直径,基本强度不得不大于10MPa,不得有裂缝,深度和直径要匹配。
④粘接地脚螺栓:办法和规定与胀锚地脚螺栓基本相似。在粘接时应把孔内杂物吹净,并不得受潮。
13、影响设备安装精度因素:P73-P75
①设备基本:强度不够、沉降不均匀、抗震性能局限性。
②垫铁和一二次灌浆。
③地
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
