模块6---路径的创建与应用.ppt

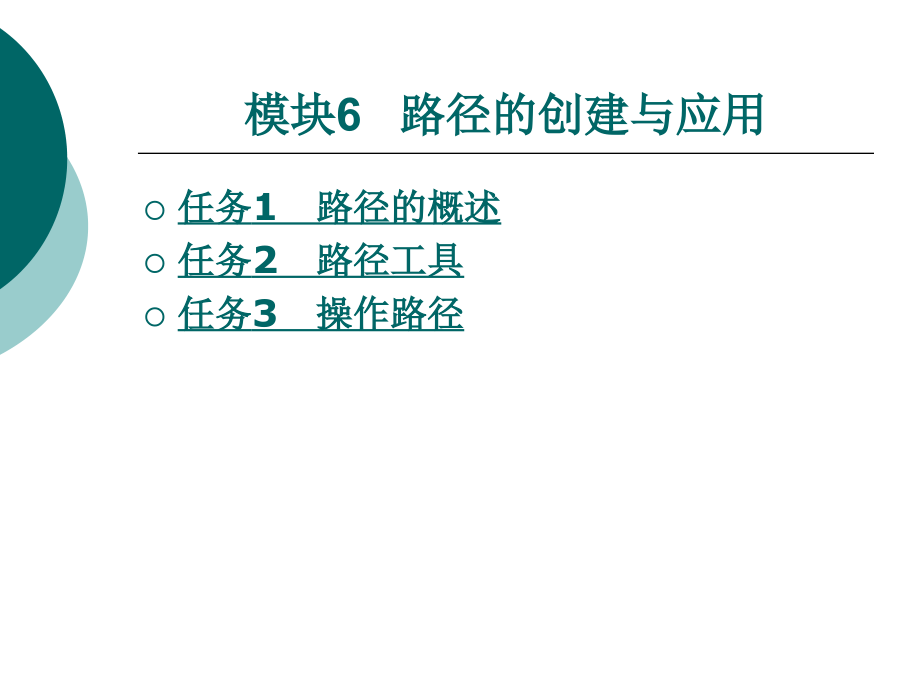

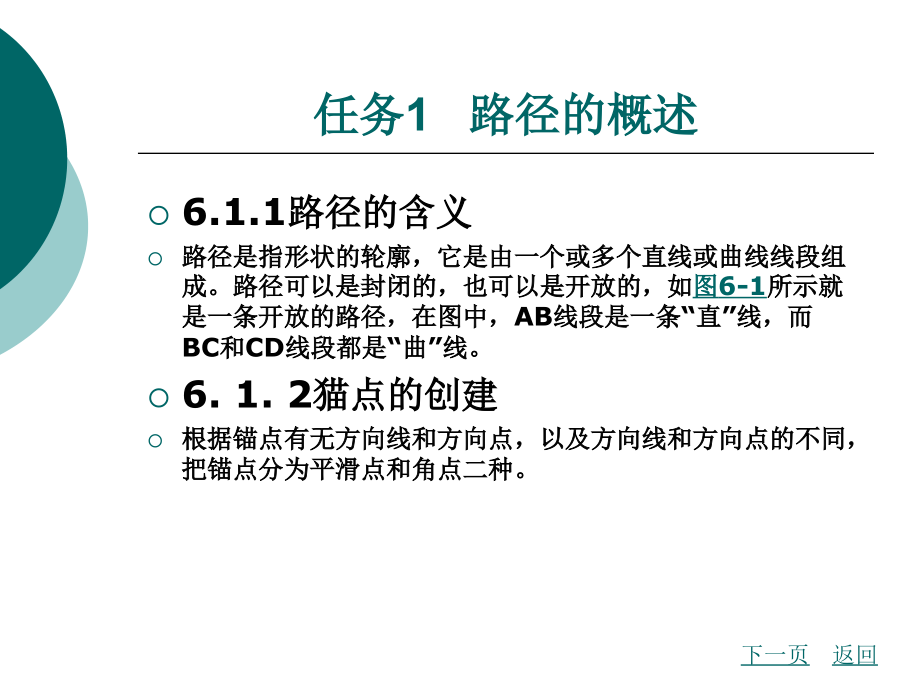

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,模块,6,路径的创建与应用,任务,1,路径的概述,任务,2,路径工具,任务,3,操作路径,任务,1,路径的概述,6.1.1,路径的含义,路径是指形状的轮廓，它是由一个或多个直线或曲线线段组成。路径可以是封闭的，也可以是开放的，如,图,6-1,所示就是一条开放的路径，在图中，,AB,线段是一条“直”线，而,BC,和,CD,线段都是“曲”线。,6.1.2,猫点的创建,根据锚点有无方向线和方向点，以及方向线和方向点的不同，把锚点分为平滑点和角点二种。,下一页,返回,任务,1,路径的概述,1.,平滑点,如果锚点有两条方向线，并且两条方向线在一条直线上，当拖动其中的一条方向线时，另一条方向线也对称地改变自己的位置，这样的锚点为平滑点，如,图,6-2,所示。,2.,角点,如果锚点没有方向线，或是有一条方向线,;,或是有两条方向线是相互独立的，调节其中的一条方向线，另一条方向线不受影响，这样的锚点为角点，角点两侧的线段可以是直线也可以是曲线，一条锐化曲线是由角点来连接的，如,图,6-3,所示。,上一页,下一页,返回,任务,1,路径的概述,6.1.3,猫点的调整,当调节角点上的方向线时，只调整与方向线同侧的曲线段。使用“钢笔工具”单击可创建角点,;,使用“转换点工具”在平滑点上单击可将平滑点转换成没有方向线的角点,;,使用“转换点工具”拖动平滑点的方向点，即将平滑点转换为有两条方向线的角点,;,按住,Alt,键的同时用“转换点工具”在平滑点单击，即将平滑点转换为有一条方向线的角点。,上一页,返回,任务,2,路径工具,6.2.1,“路径”调板,绘制出来的路径看起来好像是用很细的线条直接绘制在图像上，但其实它是独立存在于路径层上的，并不在图层中，必须用“路径”调板来进行存储、填充和创建路径等操作。,选择“窗口”,l,“路径”命令可打开“路径”调板,(,如,图,6-4,所示,),，在“路径”调板中常见的有“路径”和“工作路径”两种，其中“路径”是已经被存储过的路径，而“工作路径”则是临时状态的路径。与其他调板相同，蓝色反白的路径为当前路径。,下一页,返回,任务,2,路径工具,6.2.2,钢笔工具组,钢笔工具组主要用来绘制和编辑路径，如,图,6-5,所示，该组工具包括,:,钢笔工具、自由钢笔工具、添加锚点工具、删除锚点工具和转换点工具。,1.,钢笔工具,“钢笔工具”是最基本的路径绘制工具，选择“钢笔工具”后，用鼠标在图像上单击，就可以建立没有方向线的角点来连接线段形成路径。如果按住左键拖动鼠标，则会建立平滑点，拖动的长度和角度会决定曲线的弯曲度,;,如果按住,Alt,键的同时拖动鼠标，则会建立只有一条方向线的角点。当绘制的路径为一个封闭区域,(,即起点与终点重合,),时，,上一页,下一页,返回,任务,2,路径工具,“钢笔工具”边上会带上一个小圆圈。如果要绘制一个开放的曲线，可以按,Esc,键结束绘制。,“钢笔工具”的选项栏如,图,6-6,所示，在选项栏上有“形状图层”和“路径”两个按钮。,当单击“形状图层按钮”,时，绘制的结果是产生一个带有剪贴路径的形状图层。,当单击“路径”按钮时，绘制的结果是产生一个“工作路径”,(,在“路径”调板中,),。,上一页,下一页,返回,任务,2,路径工具,2.,自由钢笔工具,使用“自由钢笔工具”绘制路径时，操作方法是单击并拖动鼠标，系统会根据鼠标的轨迹自动生成锚点和路径。,3.,添加锚点工具,“添加锚点工具”用于在已有的路径上增加锚点，使用时将鼠标移动到需要增加锚点的位置单击即可。,4.,删除锚点工具,“删除锚点工具”扩用于将已有路径上的锚点删除，使用时将鼠标移动到需要删除的锚点上单击即可。,上一页,下一页,返回,任务,2,路径工具,5.,转换点工具,“转换点工具”用于改变锚点的属性，将锚点在平滑点和角点之间转换，使用方法如下。,(1),角点转换为平滑点在角点上单击并拖动鼠标，沿鼠标移动方向出现方向线，角点车专换为平滑点。,(2),平滑点转换为角点分为三种情况，一是用鼠标直接在平滑点上单击，可将平滑点转换为没有方向线的角点,;,二是用鼠标拖动平滑点的方向线，则将平滑点转换为具有两条相互独立的方向线的角点,;,三是按住,Alt,键的同时单击平滑点，将平滑点转换为只有一条方向线的角点。,上一页,下一页,返回,任务,2,路径工具,用鼠标在工具箱中的图标处单击并按住不放，将显示出相关形状绘制工具，如,图,6-10,所示。在形状工具组中包括“矩形工具”“圆角矩形工具”“椭圆工具”“多边形工具”“直线工具”及“自定义形状工具”共,6,种工具。,1.,矩形工具的使用,选择“矩形工具”，此时其属性如,图,6-11,所示。,在,中，单击某按钮便可在钢笔工具以及各种形状工具之间进行切换。选择了相应的工具后,(,如选择“矩形工具”,),，单击右侧的向下箭头，可进行相应选项,(,如矩形选项,),的设置，如,图,6-12,所示。,上一页,下一页,返回,任务,2,路径工具,2.,直线工具的使用,选择“直线工具”,，其选项栏如,图,6-13,所示。其中“粗细”文本框用于设置所描绘直线的粗细。,单击,中的小三角形，可开启箭头设置面板，如,图,6-14,所示。,3.,圆角矩形工具的使用,选择“圆角矩形工具”,，其选项栏与“矩形工具”的选项栏大致相同，如,图,6-15,所示。,上一页,下一页,返回,任务,2,路径工具,4.,椭圆工具的使用,选择“椭圆工具”，其选项栏与“矩形工具”的选项栏相似，其下接列表也相似，只是其中的“圆”选项用于绘制正圆形。拖动鼠标随意绘制一个椭圆图形，效果如,图,6-17,所示。,5.,多边形工具的使用,选择“多边形工具”，其选项栏如,图,6-18,所示。多边形选项设置面板如,图,6-19,所示。,上一页,下一页,返回,任务,2,路径工具,6.,自定义形状工具的使用,选择“自定义形状工具”,，其选项栏如,图,6-20,所示，其中自定义形状选项设置与其他形状工具的属性栏有所不同。,上一页,返回,任务,3,操作路径,6.3.1,选择工具,1.,路径选择工具,“路径选择工具”、用于选择一个或多个路径，该工具与“移动工具”类似，使用该工具可以移动路径并对路径进行删除、旋转、排列以及变形处理等操作。,使用“路径选择工具”选择路径时，会将路径全部选取，即将一个路径的锚点和线段全部选取。使用“路径选择工具”路径上单击会选择该路径，选择多个路径时可按住,Shift,键逐一选择即可，也可以使用鼠标拖动出一个选择框来选择多个路径。,对路径进行通常进行以下几个操作。,下一页,返回,任务,3,操作路径,(1),移动路径,(2),缩放和旋转路径,(3),变形路径,(4),组合路径,(5),排列路径,(6),分布路径,上一页,下一页,返回,任务,3,操作路径,2.,直接选择工具,“直接选择工具”、用于选择单一锚点、线段，或用框选的方式,(,也可以按住,Shift,键逐一选择需要的锚点、线段,),选择多个锚点、线段，然后对路径进行移动、变形或删除等操作。使用该工具还可以单独调节锚点的方向线来改变线段的曲度，但调节时不会改变锚点的类型。,6.3.2,创建路径,(1),通过选区创建路径,:,首先制作选区，然后单击“路径”调板下端的“从选区生成路径”按钮，可以把选区创建为工作路径,;,也可以在制作选区后，使用“路径”调板中的弹出式菜单中的“建立工作路径”命令来创建路径，选择该命令后，会弹出设置容差的对话框，如,图,6-24,所示,.,上一页,下一页,返回,任务,3,操作路径,(2),利用文字创建路径,:,在,Photoshop,中，可以很方便地利用文字创建工作路径，使用方法是先创建文字，然后选择“图层”,l,“文字”,l,“创建工作路径”命令来按照文字的形状创建工作路径。,6.3.3,复制和删除路径,1.,复制路径,复制路径常见的方法有以下三种。,(1),使用弹出式菜单中的“复制路径”命令复制路径，在弹出的对活框,(,如,图,6-25,所示,),中可以重新命名路径。,(2),使用鼠标把路径缩览图拖动到“路径”调板下端的“创建新路径”按钮上，也可以复制路径。,上一页,下一页,返回,任务,3,操作路径,(3),在两个文件中复制时，用“路径选择工具”将选中的路径拖动到另一文件上即可。也可以使用鼠标将“路径”调板上的路径缩览图拖动到另一文件中。,2.,删除路径,(1),若删除路径中的部分锚点和线段时，可以使用“路径选择工具”或“直接选择工具”选择需要删除的部分，再按,Del,键即可。,(2),在“路径”调板中，将路径缩览图直接拖动到“路径”调板下端的“删除当前路径”按钮上,;,也可以在“路径”调板中先单击需要删除的路径缩览图，再单击“删除当前路径”按钮。,上一页,下一页,返回,任务,3,操作路径,(3),使用“路径”调板中弹出式菜单命令删除路径。,6.3.4,填充路径,把色彩填充到路径中是路径的应用之一，使用方法有以下两种。,(1),单击“路径”调板下端的“用前景色填充路径”按钮。,(2),选择弹出式菜单中的“填充路径”命令，使用该命令可以精确设置填充的“内容”和“模式”、“不透明度”等参数。执行该命令后会弹出如,图,6-26,所示的对话框。,上一页,下一页,返回,任务,3,操作路径,6.3.5,在路径和选区边框之间转换,1.,将路径作为选区载入,(1),在“路径”调板中先选择要载入的路径，再单击“路径”调板下端的“将路径作为选区载入”按钮。,(2),按住,Ctrl,键的同时，在“路径”控制面板中单击要载入的路径缩览图即可。,2.,将选区作为路径载入,用户可以将当前图像中任何选择范围转换为路径，只需选中范围后单击“路径”面板中的按钮即可。,上一页,下一页,返回,任务,3,操作路径,6.3.6,描边路径,用色彩描边路径是路径的另一种应用，使用方法有以下两种。,(1),单击“路径”，调板下端的“用画笔描边路径”按钮，在当前图层用前景色描边路径。,(2),使用“路径”调板中弹出式菜单中的“描边路径”命令，可选择描边的工具。,上一页,返回,图,6-1,路径示例,返回,图,6-2,平滑点,返回,图,6-3,角点,返回,图,6-4“,路径”调板,返回,图,6-5,钢笔组工具,返回,图,6-6“,钢笔工具”选项栏,返回,图,6-10,形状绘制工具组,返回,图,6-11“,矩形工具”的选项栏,返回,图,6-12,矩形选项设置面板,返回,图,6-13,“直线工具”选项栏,返回,图,6-14,箭头设置面板,返回,图,6-15,“圆角矩形工具”选项栏,返回,图,6-17,绘制椭圆图形,返回,图,6-18,“多边形工具”选项栏,返回,图,6-19,“多边形选项”设置面板,返回,图,6-20,“白定义形状工具”选项栏,返回,图,6-24“,建立工作路径”对话框,返回,图,6-25,“复制路径”对话框,返回,图,6-26,“填充路径”对话框,返回,
