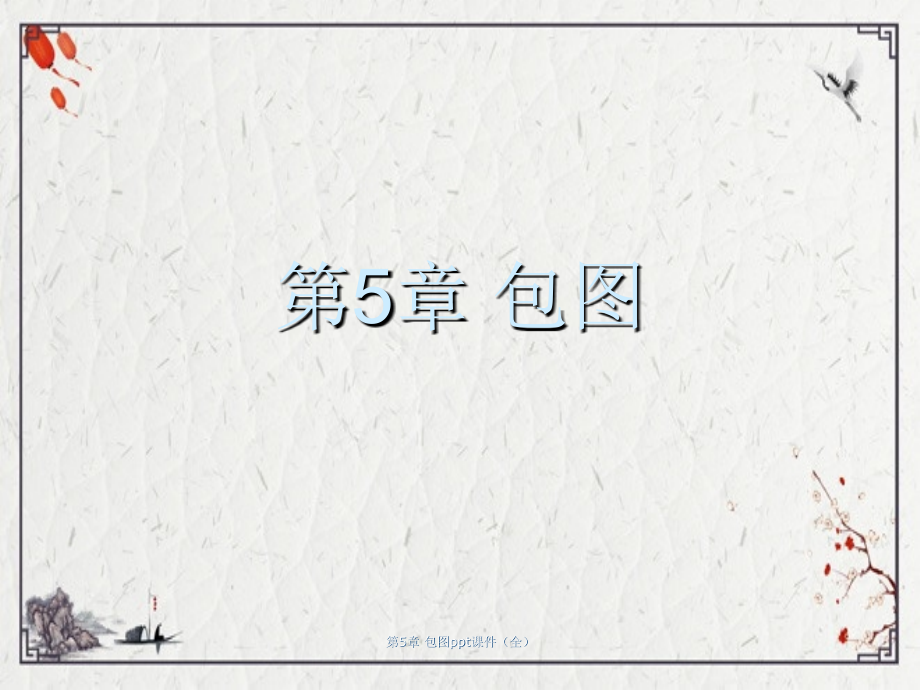

第5章-包图.ppt

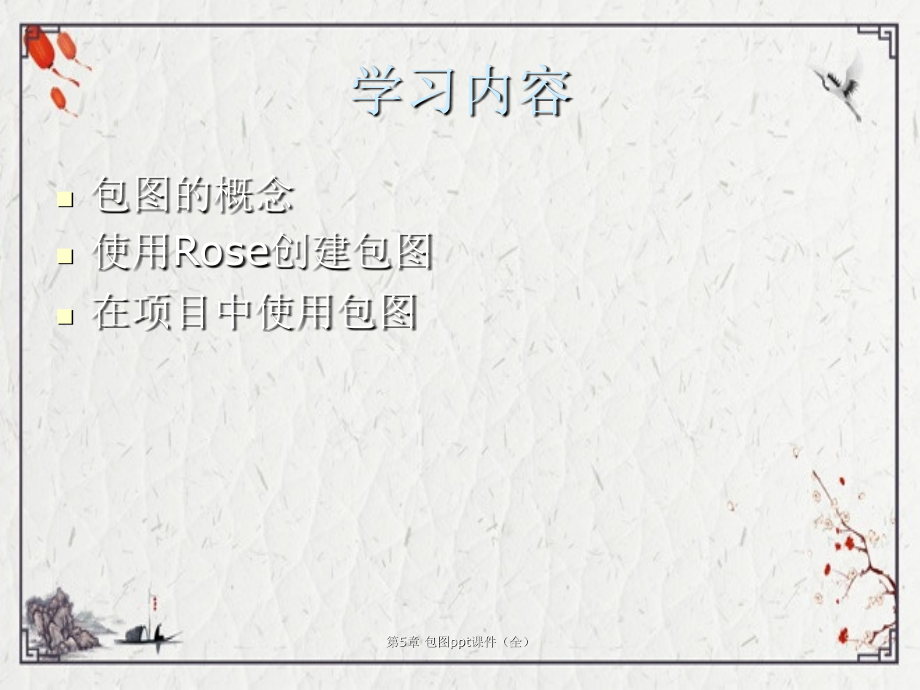

单击此处编辑母版标题样式,第5章 包图ppt课件（全）,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第5章 包图,第5章 包图ppt课件（全）,学习内容,包图的概念,使用Rose创建包图,在项目中使用包图,第5章 包图ppt课件（全）,包图的基本概念,1.模型的组织结构,模型需要有自己的内部组织结构，一方面能够将一个大系统进行分解，降低系统的复杂度；另一方面能够允许多个项目开发小组同时使用某个模型而不发生过多的相互牵涉。,如果包得规划比较合理，那么它们能够反映系统的高层架构有关系统由子系统和它们之间的依赖关系组合而成。包之间的依赖关系概述了包的内容之间的依赖关系。,第5章 包图ppt课件（全）,包图的基本概念,2.包的命名和可见性,包图（Package Diagram）是一种维护和描述系统总体结构模型的重要建模工具，通过对图中各个包以及包之间关系的描述，展现出系统的模块与模块之间的依赖关系。,第5章 包图ppt课件（全）,包图的基本概念,包对自身所包含的内部元素的可见性也有定义，使用关键字,private,、,protected,或,public,来表示。,private,定义的私有元素对包外部元素完全不可见；,protected,定义的被保护元素只对那些与包含这些元素的包有泛化关系的包可见；,public,定义的公共元素对所有引入的包以及它们的后代都可见。,第5章 包图ppt课件（全）,包图的基本概念,3.包的构造型和子系统,在Rational Rose 2003中，支持四种包的构造型。,第一种，业务分析模型包：,第二种，业务设计包：,第5章 包图ppt课件（全）,包图的基本概念,第三种，业务用例模型包：,第四种，CORBAModule包,：,第5章 包图ppt课件（全）,包图的基本概念,3.包的构造型和子系统,系统是组织起来以完成一定目的的连接单元的集合，由一个高级子系统建模，该子系统间接包含共同完成现实世界目的的模型元素集合。一个系统通常可以用一个或多个视点不同的模型描述。,系统使用一个带有构造型“system”的包表示，在Rational Rose 2003中，内部支持的二种系统。,第5章 包图ppt课件（全）,包图的基本概念,4.包的嵌套,包可以拥有其他包作为包内的元素，子包又可以拥有自己的子包，这样可以构成一个系统的嵌套结构，以表达系统模型元素的静态结构关系。,包的嵌套可以清晰的表现系统模型元素之间的关系，但是在建立模型时包的嵌套不宜过深，包的嵌套的层数一般以2到3层为宜。,第5章 包图ppt课件（全）,包图的基本概念,5.包的联系,包之间的关系总的来讲可以概括为依赖关系和泛化。二个包之间存在着依赖关系通常是指这二个包所包含的模型元素之间存在着一个和多个依赖。,对于由对象类组成的包，如果二个包的任何对象类之间存在着如何一种依赖，则这二个包之间就存在着依赖。包的依赖联系同样是使用一根虚箭线表示，虚箭线从依赖源指向独立目的包。,第5章 包图ppt课件（全）,创建包图,创建删除包图,1.通过工具栏或菜单栏添加包,的步骤如下：,在类图的图形编辑工具栏,中，选择用于创建包的按钮，,或者在菜单栏中，选择“Tools”,（工具）中“Create”（新建）,菜单下的“Package”选项。此,时的光标变为“+”符号。,2.单击类图的任意一个空白,处，系统在该位置创建一个包,图，系统产生的默认名称为,“NewPackage”。,3.将“NewPackage”重新命名,成新的名称即可。,第5章 包图ppt课件（全）,使用Rose创建包图,添加包中的信息,1.,选中“PackageA”包的图标，单击右键，在菜单选项中选择“Select Compartment Items.”选项。,2.在弹出对话框的左侧，显示了在该包目录下的所有的类，选中类，通过中间的按钮将“ClassA”和“ClassB”添加到右侧的框中。,3.添加完毕以后，点击“OK”按钮即可。,第5章 包图ppt课件（全）,使用Rose创建包图,创建包的依赖关系,包和包之间与类和类之间一样，也可以有依赖关系，并且包的依赖关系也和类的依赖关系的表示形式一样，使用依赖关系的图标进行表示。,第5章 包图ppt课件（全）,创建包图案例分析,1.确立包图的分类,分析简单即时聊天系统，采用MVC架构进行包的划分。可以在逻辑视图下确定三个包，分别为模型包、视图包和控制包。,模型包是对系统应用功能的抽象，在包中的各个类封装了系统的状态。,视图包是对系统数据表达的抽象，在包中的各个类对用户的数据进行表达，并维护与模型中的各个类数据的一致性。,控制包是对用户与系统交互事件的抽象，它把用户的操作编程系统的事件，根据用户的操作和系统的上下文调用不同的数据。,第5章 包图ppt课件（全）,创建包图案例分析,2.创建包和关系,第5章 包图ppt课件（全）,
