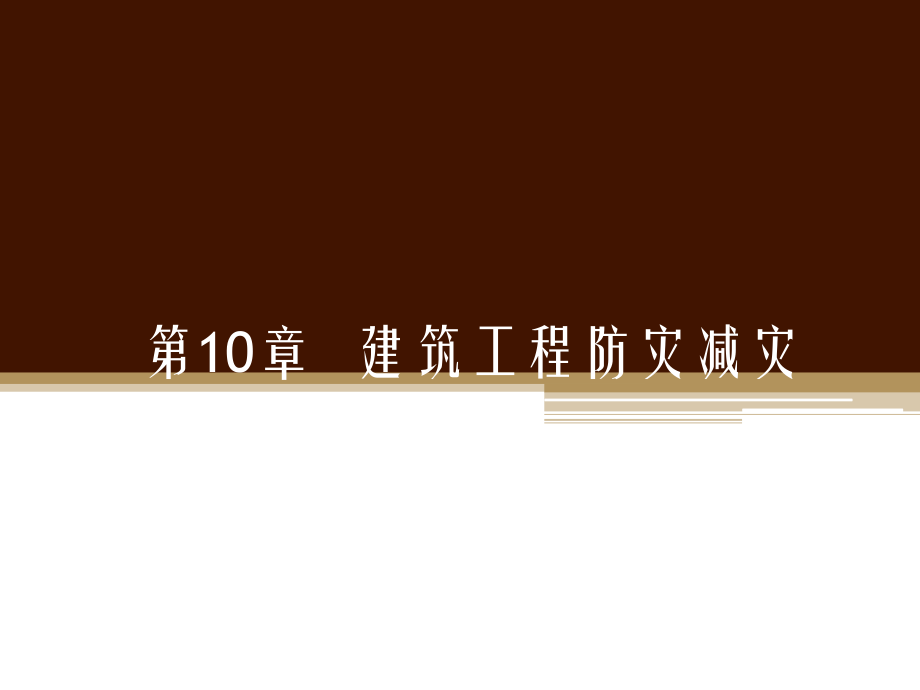

第10章建筑工程防灾减灾.pptx

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2014-8-17,#,第,10,章 建筑工程防灾减灾,本章提要,1.,概述,第,10,章,建筑工程防灾减灾,2.,防火,3.,防震,4.,人防工程,1.,概述,灾害,就是指由于自然的、人为的或人与自然的原因，对人类的生存和社会发展造成损害的各种现象。,在土木工程建设和使用过程中，应了解和预防土木工程可能受到的自然灾害和社会（人为）灾难。,主要体现在：火灾、地震灾害、和人为战争等灾难建筑工程应做的工作。,第,10,章,建筑工程防灾减灾,通常灾害是由,自然原因,和,社会原因,所引起。,自然原因有地震、风灾、洪水、海啸、山崩、泥石流、缺水等。,社会原因有水质和大气污染、火灾、噪声、交通事故、坑道坍陷、地面下沉等，甚至是战争。,2.,防火,火灾对土木工程设施的影响是对可燃物的烧尽和所用工程材料强度、工程结构承载能力的影响。,防火是防止火灾发生和蔓延所采取的措施，主要内容有：,1,）组织措施，包括专职消防部门和队伍、防火检查和防火演习。,2,）防御性防火，包括报警、灭火设施和救人及自救措施；,3,）预防性防火，包括两个方面工程防火和管理防火。,第,10,章,建筑工程防灾减灾,2.,防火,a.,燃烧性能,燃烧性能,指组成建筑物主要构件在明火或高温作用下，燃烧与否，以及燃烧的难易。,按燃烧性能建筑构件分为,非燃烧体、难燃烧体,和,燃烧体,。,非燃烧体,是用非燃烧体材料制成的构件。非燃烧材料是指在空气中受到火烧或高温作用时不起火、不微燃、不炭化的材料。,难燃烧体,是用难燃烧材料制成的构件，或用带有非燃烧材料保护层的燃烧材料制成的构件。难燃烧体材料指在空气中受到火烧或高温作用时难起火、难微燃、难炭化，当火源移走后燃烧或微燃立即停止的材料。,燃烧体,是用燃烧材料制成的构件。燃烧材料是指在空气中受到火烧或高温作用时，立即能起火燃烧或微燃，且火源移走后仍继续燃烧或微燃的材料。,2.1,建筑物的类别和防火等级,第,10,章,建筑工程防灾减灾,建筑物的类别从,防火,、,耐久年限,、,重要性,等不同角度划分的建筑物级别。,耐火等级标准是依据房屋主要构件的,燃烧性能,和,耐火极限,确定的。,2.,防火,b.,耐火极限,耐火极限,指建筑构件遇火后能支持的时间。,任一建筑构件进行耐火试验，从受到火的作用起，到,失去支持能力,，或,完整性被破坏,，或,失去隔火作用,时为止的这段时间，用小时（,h,）表示。,失去支持能力,指构件自身解体或跨塌，将导致房屋倒塌。,完整性被破坏,指楼板、隔墙等具有分隔作用的构件，出现穿透裂缝或较大的孔隙。此时火焰会透过裂缝或空隙使火势蔓延。,失去隔火作用,指具有分隔作用的构件，背火面平均温升到达,140,；或背火面任意一点温升到达,180,；或背火面任一点的温度到达,220,。此时靠近背火面的构件将开始燃烧、微燃或炭化。,2.1,建筑物的类别和防火等级,第,10,章,建筑工程防灾减灾,2.,防火,c.,建筑物耐火等级,划分建筑物耐火等级的方法，一般是以,楼板,为基准。然后再按构件在结构安全上所处的地位，分级选定适宜的耐火极限。,2.1,建筑物的类别和防火等级,第,10,章,建筑工程防灾减灾,构件名称,耐火等级,一级,二级,三级,四级,燃烧性能和耐火极限（,h,）,承重墙和楼梯间的墙,非燃烧体,3.00,非燃烧体,2.50,非燃烧体,2.50,难燃烧体,0.50,支承多层的柱,非燃烧体,3.00,非燃烧体,2.50,非燃烧体,2.50,难燃烧体,0.50,支承单层的柱,非燃烧体,2.50,非燃烧体,2.00,非燃烧体,2.00,燃烧体,梁,非燃烧体,2.00,非燃烧体,1.50,非燃烧体,1.00,难燃烧体,0.50,楼板,非燃烧体,1.50,非燃烧体,1.00,非燃烧体,0.50,难燃烧体,0.25,吊顶（包括吊顶搁栅）,非燃烧体,0.25,非燃烧体,0.25,非燃烧体,0.25,燃烧体,屋顶的承重构件,难燃烧体,1.50,非燃烧体,0.50,燃烧体,燃烧体,疏散楼梯,非燃烧体,1.50,非燃烧体,1.00,非燃烧体,1.00,燃烧体,框架填充墙,非燃烧体,1.00,非燃烧体,0.50,非燃烧体,0.50,难燃烧体,1.00,隔墙,非燃烧体,1.00,非燃烧体,0.50,难燃烧体,0.50,非燃烧体,1.00,防火墙,非燃烧体,4.00,非燃烧体,4.00,非燃烧体,4.00,非燃烧体,4.00,2.,防火,a.,保证安全疏散的基本条件,2.2,安全疏散距离,第,10,章,建筑工程防灾减灾,1,）限制使用严重影响疏散的建筑材料,2,）保证安全的避难场所,3,）保证安全的疏散通道,4,）布置合理的安全疏散路线,b.,合理设置安全疏散设施,安全出口,主要有,疏散楼梯、消防电梯、疏散门、疏散走道、避难层、避难间,等。,1,）安全出口的设置原则,：,每个防火分区的安全出口不应少于两个。,剧院、电影院、礼堂、观众厅的每个安全出口的平均疏散人数按,250,人计，则安全出口的总数目根据该类建筑容纳的总人数确定。,体育馆观众厅的每个安全出口的平均疏散人数按,400,700,人计。,安全出口宜靠近防火分区的两端设置，并靠近电梯间设置，出口标志明显，易于寻找，安全出口的门应向疏散方向开启。,2.,防火,2.2,安全疏散距离,第,10,章,建筑工程防灾减灾,b.,合理设置安全疏散设施,2,）,疏散楼梯,是供人员在火灾紧急情况下安全疏散所用的楼梯。,疏散楼梯的设计应遵循如下原则：在平面上应尽量靠近标准层（或防火分区）的两端或接近两端出口设置，或者尽量靠近电梯间布置。在竖向布置上疏散楼梯应保持上、下畅通。,疏散楼梯的形式按照防烟火作用可分为,敞开楼梯、防烟楼梯、封闭楼梯、室外疏散楼梯,。,3,）,疏散走道,是火灾发生时，楼内人员从火灾现场逃往安全避难场所的通道。,疏散走道的布置应满足如下要求：走道应简捷，尽量避免宽度方向上急剧变化。不论采用何种形式的走道，均应按规定设有疏散指示灯和诱导灯。在,1.8m,高度内不宜设有管道、门垛等突出物，走道中的门应向疏散方向开启。避免设置袋形走道。因为袋形走道只有一个出口，发生火灾时容易带来危险。对于多层建筑，疏散走道的最小宽度不应小于,1.1m,。,2.,防火,2.2,安全疏散距离,第,10,章,建筑工程防灾减灾,b.,合理设置安全疏散设施,4,）,疏散门,的构造设置应符合下列要求：,疏散门应向疏散方向开启，但若房间内人数不超过,60,人，且每樘门和平均通行人数不超过,30,人时，门的开启方向可以不限。,对于高层建筑内人员密集的观众厅、会议厅等的入场门、太平门等，不应设置门槛，且其宽度不应小于,1.4m,。门内、门外,1.4m,范围内不设置台阶、踏步，以防摔倒、伤人。在室内应设置明显的标志和事故照明。,建筑物直通室外疏散门的上方，应设置宽度不小于,1.0m,的防火挑檐，以防止建筑物上的跌落物伤人，确保火灾时人员疏散的安全。,位于两个安全出口之间的房间，当面积不超过,60m2,时，可设置一个门，门的净宽不应小于,0.90m,；位于走道尽端的房间，当面积不超过,75m2,时，可设置一个门，门的净宽不应小于,1.40m,。,2.,防火,2.2,安全疏散距离,第,10,章,建筑工程防灾减灾,b.,合理设置安全疏散设施,5,）,消防电梯,的功能要求：,在同一高层建筑里避免将两台以上的消防电梯设置在同一防火分区内。消防电梯应设前室，为了平面布置紧凑，消防电梯和防烟电梯间可合用一个前室。,消防电梯井壁应具有足够的耐火能力，耐火极限一般不低于,2.5h,。,消防电梯的速度一般从首层到顶层的运行时间应控制在,60s,以内。,6,）高层建筑尤其是超高层建筑，在,屋顶设置直升机停机坪,可以保障楼内人员安全撤离，争取外部的援助，及时为空运消防人员和空运必要的消防器材提供条件。,7,）建筑高度超过,100m,的高层旅馆、办公楼和综合楼应设置,避难层或避难间,作为火灾紧急情况下的安全疏散设施之一。自地面层起到,10,15,层设第一避难层，避难层与避难层之间的层数也应控制在,10,15,层。,避难层的形式有两种：,与设备层结合使用的避难层,和,专用避难层,。,2.,防火,2.3,安全疏散距离,第,10,章,建筑工程防灾减灾,d.,安全疏散距离,安全疏散距离,主要包括,房间内最远点到房门的安全疏散距离,和,从房门到疏散楼梯间或建筑物外部出口的安全疏散距离,。,1,）一般规定从房间内最远点到房门的距离不要超过,15m,；,对于面积大、人员集中的房间，从房间最远点到安全出口的距离应控制在,25m,以内。,2,）从房门到安全出口的安全距离不宜超过,30m,。,名称,房门至外部出口或封闭楼梯间的最大距离,/m,位于两个外部出口或楼梯间之间的房间,位于袋形走道两侧或尽端的房间,耐火等级,耐火等级,一、二级,三级,四级,一、二级,三级,四级,托儿所、幼儿园,25,20,-,20,15,-,医院、疗养院,35,30,-,20,15,-,学校,35,30,-,22,20,-,其他民用建筑,40,35,25,22,20,15,2.,防火,2.4,防火间距,第,10,章,建筑工程防灾减灾,防火间距是,指当一幢建筑发生火灾时，相邻建筑在一定时间内没有任何保护措施的情况下不会引发火灾的最小的安全距离。,a.,单、多层民用建筑的防火间距,b.,高层建筑的防火间距,防火间距,/m,耐火等级,耐火等级,一、二级,三级,四级,一、二级,6,7,9,三级,7,8,10,四级,9,10,12,防火间距,/m,耐火等级,耐火等级,高层建筑,裙房,其他民用建筑,耐火等级,一、二级,三级,四级,高层建筑,13,9,9,11,14,裙房,9,6,6,7,9,2.,防火,2.4,防火间距,第,10,章,建筑工程防灾减灾,c.,厂房的防火间距,防火间距,/m,耐火等级,耐火等级,一、二级,三级,四级,一、二级,10,12,14,三级,12,14,16,四级,14,16,18,2.,防火,2.5,建筑防火分区及防火分隔物,第,10,章,建筑工程防灾减灾,防火分区,是指采用具有一定耐火能力的分隔设施（如楼板、墙体等），在一定时间内将火灾控制在一定范围内的单元空间。,防火分区按其功能可分为,水平防火分区,和,竖向防火分区,两类,。,a,.,规定防火分区的原则,1,）发生火灾危险性大、火灾燃烧时间长的部分应与其他部分分隔开。,2,）同一建筑使用功能不同的部分、不同用户间应进行防火分隔处理。楼梯间、前室、走廊等作为避难用的通道应确保其不受火灾侵害，并保证其畅通。,3,）高层建筑的各种竖井，其本身应是独立的防火单元，应保证井道外部火灾不得侵入，井道内部火灾不得外传。,4,）特殊用房如医院的重点护理病房、贵重设备和物品的贮存间，在正常的防火分区还应设置更小的防火单元。,5,）使用不同灭火方式的房间应加以分隔，如配电房、自备发动机房等。,6,）高层建筑在垂直方向应以每个楼层为单元划分防火单元。,2.,防火,2.5,建筑防火分区及防火分隔物,第,10,章,建筑工程防灾减灾,b,.,防火分区的分隔物,1,）防火墙,防火墙应由非燃烧材料构成。为了保证防火墙的防火可靠性，现行规范规定其耐火极限应不低于,4h,，高层建筑防火墙耐火极限应不低于,3h,。,2,）防火门,防火门按耐火极限可分为三种：甲级、乙级和丙级。甲级防火门耐火极限不低于,1.2h,，乙级防火门耐火极限不低于,0.9h,，丙级防火门耐火极限不低于,0.6h,。,3,）防火卷帘,具备必要的非燃烧性能、耐火极限及防烟性能。,4,）防火窗,防火窗按耐火极限可分为甲级、乙级、丙级三种。甲级防火窗的耐火极限为,1.2h,，乙级防火窗的耐火极限为,0.9h,，丙级的为,0.6h,。,2.,防火,2.5,建筑防火分区及防火分隔物,第,10,章,建筑工程防灾减灾,c,.,建筑的防火分区,1,）多层民用建筑的防火分区,耐火等级,最多允许层数,防火分区间,备注,最大允许长度,/m,每层最大允许建筑面积,/,一、二级,九层及九层以下的住宅和建筑高度不超过,24m,的民用建筑,150,2500,（,1,）体育馆、剧院等的长度和面积可以放宽,（,2,）托儿所、幼儿园的儿童用房不应设在四层及四层以上,三级,5,层,100,1200,（,1,）托儿所、幼儿园的儿童用房不应设在三层及三层以上,（,2,）电影院、剧院、礼堂、食堂不应超过二层,（,3,）医院、疗养院不应超过三层,四级,2,层,60,600,学校、食堂、菜市场、托儿所、幼儿园、医院等不应超过一层,2.,防火,2.5,建筑防火分区及防火分隔物,第,10,章,建筑工程防灾减灾,c,.,建筑的防火分区,2,）高层民用建筑的防火分区,建筑类别,每个防火分区建筑面积,/,一类建筑,1000,二类建筑,1500,地下室,500,3,）中庭的防火,中庭,是以大型建筑内部上下楼层贯通的大空间为核心而创造的一种特殊建筑形式。,我国新修订的防火规范对中庭防火设计作了如下规定：房间与中庭回廊相通的门、窗应设能自行关闭的乙级防火门、窗。与中庭相连的过厅、通道处应设防火门或防火卷帘。中庭每层回廊都要设自动喷水灭火系统，喷头间距在,2.0,2.8m,之间，每层回廊应设火灾自动报警设备。,2.,防火,2.5,建筑防火分区及防火分隔物,第,10,章,建筑工程防灾减灾,c,.,建筑的防火分区,4,）工业建筑的防火分区,生产类别,耐火等级,最多允许层数,防火分区最大允许建筑面积,/,单层厂房,多层厂房,甲,一级,二级,除生产必须采用多层者外，宜采用单层,4000,3000,3000,2000,乙,一级,二级,不限,6,5000,4000,4000,3000,丙,一级,二级,三级,不限,不限,2,不限,8000,3000,6000,4000,2000,丁,一、二级,三级,四级,不限,3,1,不限,4000,1000,不限,2000,-,戊,一、二级,三级,四级,不限,3,1,不限,5000,1500,不限,3000,-,3.,抗震,3.1,地震对建筑的破坏,第,10,章,建筑工程防灾减灾,1),房屋的轮廓、体型、结构体系往往是它遭受震害的主要因素：一幢房屋的长轴与地震荷载作用方向相垂直时，更易遭受震害；一幢房屋两个不同部分连在一起时，可能在连接处断裂；一幢房屋高低悬殊部分连接的部位，可能断裂；一幢房屋的底部支承“软”时，易受震害；一幢房屋的自振周期与地震时地面运动的周期相近时，会使房屋发生很大晃动而破坏；两幢房屋靠得太近时会在地震时互撞而破坏。,2),多层砖房结构的震害表现为窗间墙或窗下墙的交叉裂缝，外纵墙的外倾落，顶层墙角的局部塌落，砖柱的断折。,3),钢筋混凝土构架结构的震害表现为填充墙四周开裂或出现墙体的交叉裂缝，梁柱节点破坏，立柱断裂和倾斜等。,4),地基液化失效的震害引起房屋倾斜和开裂。,5),桥梁结构的震害表现为桥墩、桥台毁损，主梁坠落，拱圈开裂及拱上结构塌落等。,6),烟囱、水塔的震害表现为水平、交叉裂缝，顶部脱落或筒身扭转。,7),地震时一旦水坝，供电、供燃气系统破坏，还会引起水灾、火灾、空气污染等次生灾害。,3.,抗震,3.3,建筑工程抗震基本知识,第,10,章,建筑工程防灾减灾,a.,抗震设防分类,1,）特殊设防类：指使用上有特殊设施，涉及国家公共安全的重大建筑工程和地震时可能发生严重次生灾害等特别重大灾害后果，需要进行特殊设防的建筑。简称甲类。,应按高于本地区抗震设防烈度提高一度的要求加强其抗震措施。,2,）重点设防类：指地震时使用功能不能中断或需尽快恢复的生命线相关建筑，以及地震时可能导致大量人员伤亡等重大灾害后果，需要提高设防标准的建筑。简称乙类。,应按高于本地区抗震设防烈度一度的要求加强其抗震措施。,3.,抗震,3.3,建筑工程抗震基本知识,第,10,章,建筑工程防灾减灾,a.,抗震设防分类,3,）标准设防类：指大量的除（,1,）、（,2,）、（,4,）以外按标准要求进行设防的建筑。简称丙类。,应按本地区抗震设防烈度确定其抗震措施和地震作用，达到在遭遇高于当地抗震设防烈度的预估罕遇地震影响时不致倒塌或发生危及生命安全的严重破坏的抗震设防目标。,4,）适度设防类：指使用上人员稀少且震损不致产生次生灾害，允许在一定条件下适度降低要求的建筑。简称丁类。,允许比本地区抗震设防烈度的要求适当降低其抗震措施。,b.,相关规定,我国在,1976,年制定了,建筑工程抗震设防分类标准,（,GB 50223-2004,）和,建筑抗震设计规范,（,GB50011-2001,）。,2008,年修订颁布了,建筑工程抗震设防分类标准,GB,（,50223-2008,）和,建筑抗震设计规范,（,GB50011-2010,）。,4.,人防工程,第,10,章,建筑工程防灾减灾,人防工程,正式的名字是人民防空地下室工程，又叫人防工事，它是为,防空,要求而修建在地下或半埋于地下的民用建筑物。作为保障战时人员与物资掩蔽、人民防空指挥、医疗救护而单独修建的地下防护建筑，以及结合地面建筑修建的战时可用于防空的地下室。,根据武器的杀伤破坏效应以及人防工程的类型，人防工程需要具备以下各种防护功能的全部或一部分：,1,）抵抗核爆炸冲击波的破坏；,2,）抵抗常规炸弹在工程附近爆炸时产生的直接或者间接破坏效应；,3,）将核爆炸产生的早期核辐射削减到安全剂量以下；,4,）防止毒剂侵入工程内部；防止地面大火对工程内部的危害；,5,）防止核爆炸电磁脉冲的危害；,6),维护工程内生活保障系统的正常工作；,7),保障在外部染毒条件下，少量人员能出入掩蔽部。,4.,人防工程,4.1,人防工程分类,第,10,章,建筑工程防灾减灾,a.,按构筑形式分类,1,）,地道工程,是大部分主体地面低于最低出入口的暗挖工程，多建于平地。,2,）,坑道工程,是大部分主体地面高于最低出入口的暗挖工程，多建于,山地,或,丘陵,。,3,）,堆积式工程,是大部分结构在原地表以上且被回填物覆盖的工程。,4,）,掘开式工程,是采用明挖法施工且大部分结构处于原地表以下的工程。,b.,按战时功能分类,1,）人民防空指挥工程,2,）公用的人员掩蔽工程和疏散干道工程,3,）医疗救护和物资储备等专用工程,4,）防空专业队工程,5,）民用建筑地下室,6,）城市的地下交通干线以及其他地下工程的人民防空配套工程,4.,人防工程,4.1,人防工程分类,第,10,章,建筑工程防灾减灾,c.,按平时用途分类,人防工程按平时用途分为地下宾馆，地下商场，地下餐厅，地下文艺活动场所，地下教室、办公室、会堂、试验室，地下医院,，地下生产车间、仓库、电站、水库，地下过街道、地下停车场、地下车库等。,d.,按工程的构筑方式,分为,明挖工程,与,暗挖工程,。,明挖工程,是指工程上部自然防护层在施工中被扰动的工程,。,暗挖工程,是指上部自然防护层在施工中未被扰动的工程。,e.,其他配套工程,其他配套工程,是指地下医院、各类仓库、生产车间、疏散机动干道、连接通道、区域性电站、,供水站,、核化监测站、音响警报站等。,4.,人防工程,4.2,人防工程等级划分,第,10,章,建筑工程防灾减灾,按抗力等级划分可分为,1,、,2,、,2B,、,3,、,4,、,4B,、,5,、,6,、,6B,等,9,个等级，工程可直接称为某级人防工程；,按防化等级可分为甲、乙、丙、丁,4,个等级；,按战时用途划分可分为指挥通讯、人员掩蔽、医院、救护站、仓库、车库等；,按平时用途可分为商场、游乐场、游馆、影剧院（会堂）等。,4.,人防工程,4.3,人防工程主要构件,第,10,章,建筑工程防灾减灾,1,）防护门,2,）防护密闭,3,）密闭门,4,）防爆波活门,5,）密闭阀门,6,）自动排气活门,7,）防冲击波闸门,8,）防爆防毒化粪池,9,）水封井,10,）防护密闭隔墙,11,）密闭隔墙,12),临战封堵,4.,人防工程,4.4,人防工程规划设计要求,第,10,章,建筑工程防灾减灾,1,）在有设防要求的城镇建设人防工程时，要根据战时的城镇人口规划人防工程数量，并将工事布置在居民点的附近，使在,空袭,情况下能尽快进入地下隐蔽。工事出入口应不少于两个，相邻出入口要有一定的间距，朝向应不同，使不致同时遭受破坏；洞口还要避免被倒塌物掩盖。,2,）对大型的人员掩蔽工事要求设置能够相互独立的几个防护（防火）单元，各单元之间用防护门和防火门隔断。,3,）人防工程在加强平时维修保养的同时，要做到平战结合，以战为主，兼顾平时使用。使用时注意保持良好的地下环境（温、湿度），处理好空气净化。为改善工作和生活条件，并节约运营费用，可设置采光天井和进行自然通风。一些战时需用的防护设备可以暂不安装，但应事先考虑好临战前的应急措施。,-END-,第,10,章,建筑工程防灾减灾,
