项目五硬盘分区电子课件.ppt

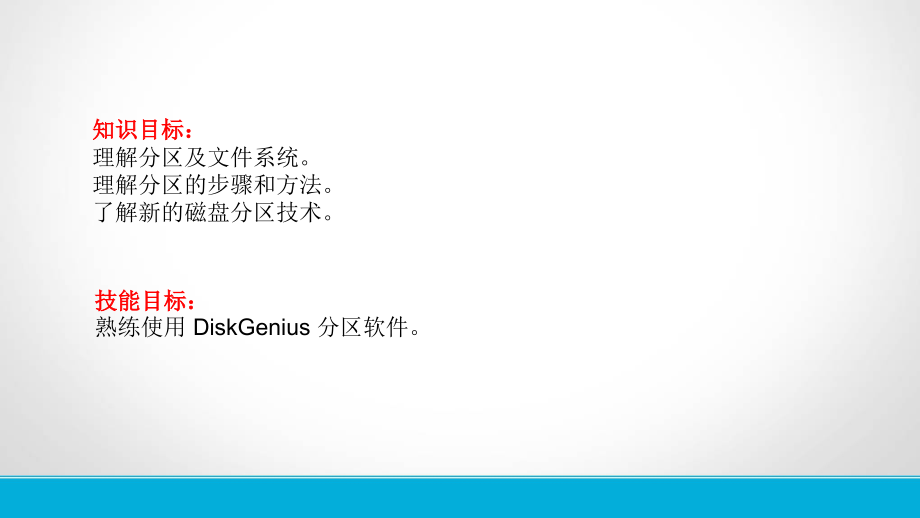

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,项目五 硬盘分区,知识目标：,理解分区及文件系统。,理解分区的步骤和方法。,了解新的磁盘分区技术。,技能目标：,熟练使用 DiskGenius 分区软件。,1,任,务,描,述,2,任,务,分,析,3,任,务,知,识,必,备,4,任,务,实,施,5,任,务,拓,展,任务,5,.1,常见分区软件的使用方法,1,任务描述,小丽购买了一台组装台式机，由于她对计算机的分区和格式化相关操作一无所知，现向你请教有关磁盘分区和格式化的常用软件及其使用方法，以便她对自己的计算机磁盘做相应处理。,1,任务描述,1,任务描述,2,任务分析,1,任务分析,作为计算机维护人员，磁盘的分区和格式化是一项基本操作技能。操作者对磁盘分区时，要根据用户的需求和磁盘的实际大小进行合理分配，并且能够熟练使用各种分区软件对磁盘分区和格式化。,1,任,务,描,述,2,任,务,分,析,3,任,务,知,识,必,备,11,任务知识必备,（1）分区和格式化的原因：刚生产出来的磁盘，是没有被分区和激活的，若要在磁盘上安装操作系统，则必须有一个被激活的活动分区，这样才能对磁盘进行读写操作。但是，对磁盘分区后却不对其格式化，这样的磁盘仍然无法正常使用。因此，磁盘的分区、激活和格式化往往是连贯的。,（2）格式化的分类：磁盘格式化分为高级格式化和低级格式化，低级格式化就是将空白的磁盘划分出柱面和磁道，再将磁道划分为若干扇区，每个扇区又被划分出标识部分（ID）、间隔区,（GAP）和数据区（DATA）等。低级格式化是高级格式化前的一项基础工作，只能在 DOS 环境下完成。低级格式化是针对整个磁盘而言的，低级格式化不支持单独的分区。每个磁盘在出厂时，已由技术人员进行过低级格式化操作，因此用户无须再次进行低级格式化操作。,11,任务知识必备,（3）分区类型：MBR（Master Boot Record）分区和 GPT（GUID Partition Table）分区。MBR 分区：MBR 指主引导记录。MBR 分区有自己的启动器，也就是启动代码，一旦启动代码被破坏，系统就无法启动，只有通过修复才能启动系统。MBR 分区在磁盘容量方面存在着严重的瓶颈，最大支持 2TB。如今，MBR 分区逐渐被 GPT 分区取代。,GPT 分区：GPT 指 GUID 分区表。GPT 分区的实现离不开UEFI 的辅助，于是就产生了如下关系，即 UEFI 取代陈旧的 BIOS，GPT 分区取代陈旧的 MBR 分区。GPT 分区没有 MBR 分区那么多限制。GPT 分区支持的磁盘容量非常大。GPT 分区同时支持的分区数量没有限制，只不过受制于操作系统的要求，Windows 最多支持 128 个 GPT 分区。借助 UEFI，所有的 64 位的Windows 10、Windows 8、Windows 7 和Windows Vista，以及对应的服务器操作系统都能从 GPT 分区启动。,GPT 分区和 MBR 分区是不同的分区类型。使用 MBR 分区，磁盘最多只能划分为 4 个主分区，并且 MBR 分区最大支持 2TB 的磁盘容量。如果需要分区的磁盘容量超过 2TB，则需要使用GPT 分区，此分区类型不受分区个数、磁盘容量的限制。,11,任务知识必备,5.1.2MBR 分区中的主分区、扩展分区和逻辑驱动器,（1）主分区：主分区是包含操作系统启动文件的分区，用于存放操作系统的引导记录（在该主分区的第一扇区）和操作系统文件。,因为主引导记录的分区表最多可以包含 4 个分区记录，所以主分区最多可以有 4 个。如果需,要 1 个扩展分区，那么主分区最多只能有 3 个。1 个磁盘至少需要建立 1 个主分区，并激活为活动分区，这样做才能从磁盘启动计算机，否则即使安装了操作系统，也无法从磁盘启动计算机，当然，如果磁盘作为从盘挂在计算机上，那么不建立主分区也是可以的。,11,任务知识必备,（,2,）扩展分区：为了有效地解决主引导记录中的分区表最多只能包含,4,个分区记录的问题，分区程序除建立了主分区外，还建立了,1,个扩展分区。扩展分区也就是除主分区外的分区，它不能被直接使用，因为扩展分区不是一个驱动器。建立扩展分区后，必须再将其划分为若干逻辑分区（也被称为逻辑驱动器，即平常所说的,D,盘、,E,盘等）才能使用，而主分区则可以直接作为驱动器。主分区和扩展分区的信息被保存在磁盘的,MBR,（磁盘主引导记录是磁盘分区程序写在磁盘,0,扇区的一段数据）内，而逻辑驱动器的信息都被保存在扩展分区内。也就是说，无论磁盘中有多少个逻辑驱动器，其主引导记录只包含主分区和扩展分区的信息，扩展分区一般用于存放数据和应用程序。,11,任务知识必备,（,3,）逻辑驱动器：逻辑驱动器也就是我们在操作系统中看到的,D,盘、,E,盘、,F,盘等，一个磁盘允许建立,24,个驱动器盘符（按英文字母,C,Z,的顺序命名，,A,和,B,为软盘驱动器的盘符）。,当划分了,2,个或,2,个以上的主分区时，因为只有一个主分区是活动分区，其他的主分区是隐藏分区，所以逻辑驱动器的盘符不会随着主分区的数量增加而改变。,（,4,）活动分区和隐藏分区：如果一个磁盘被划分为,2,个或,3,个主分区，那么只有,1,个主分区为活动分区，其他的主分区只能隐藏起来。隐藏分区在操作系统中是看不到的，只有在分区软件（或一些特殊软件）中可以看到，这种分区方案主要是在安装多操作系统时使用的。例如，在划分为,2,个主分区的磁盘上安装两种操作系统，当设置第,1,个主分区为活动分区时，启动计算机后，就会启动第,1,个分区的操作系统，当设置第,2,个分区为活动分区时，就会启动第,2,个分区的操作系统。,11,任务知识必备,（5）分区操作的顺序：实施分区操作时，既可以对新磁盘进行分区，也可以对做过分区操作的磁盘再次进行分区。但对旧磁盘而言，需要先删除旧的分区，然后建立新的分区。虽然不同的分区软件其操作有所不同，但分区顺序是相同的。磁盘分区顺序如表 5-1-1 所示，列出了新、旧磁盘分区的先后顺序，仅供参考。表 5-1-1 主要针对 FDISK 分区或Windows XP/2003 磁盘管理功能。其实，使用 PartitionMagic 等其他分区软件时，一般不需要建立扩展分区，因为建立逻辑驱动器时，会自动汇总为逻辑分区。所以，具体情况要视用户使用的分区软件来确定。,11,任务知识必备,5.1.3GPT 分区中的 ESP 分区和 MSR 分区,ESP（EFI system partition）分区即 EFI 系统分区，这种分区方式的本质是对磁盘进行 FAT 格式的分割，但是，其分区标识是 EF（十六进制），而不是常规的 0E 或 0C。因此，该分区在 Windows 下一般是不可见的。UEFI 固件可从 ESP 分区加载 EFI 启动程式或 EFI 应用程式。ESP 分区主要用于引导和启动系统，ESP 分区大小默认为 100MB，文件格式为 FAT32。,MSR（Microsoft Reserved Partition）分区即 Microsoft 保留分区。MSR 分区是每个在 GUID 分区表上的 Windows（Windows 7 及以上）都要求的分区。系统组件可以将部分 MSR 分区分配到新的分区以供其使用。,MSR 分区大小会因 GPT 磁盘容量的变化而改变。对于小于 16 GB 的磁盘，MSR 分区大小为 32 MB。对于大于 16 GB 的磁盘，MSR 分区大小为 128 MB。MSR 分区在,“,磁盘管理,”,界面中不可见，在 DiskPart、DiskGenius 等磁盘工具中可见，但是，用户无法在 MSR 分区中存储或删除数据。,11,任务知识必备,5.1.4磁盘分区格式,目前，主要的磁盘分区格式及其支持的操作系统情况如下。,（1）FAT32：支持 Windows 95、Windows 98、Windows Me、Windows 2000、Windows XP、Windows 2003、Windows 7、Windows 8、Windows 10 等。使用 FAT32 格式应注意一些限制条,件，即当磁盘分区小于 512MB 时，FAT32 格式不会发生作用，而且在 FAT32 格式中，单个文件不能大于 4GB。,（2）NTFS：支持 Windows NT、Windows 2000、Windows XP、Windows 2003、Windows Vista、Windows 7、Windows 8、Windows 10 等，单个文件可以大于 4GB。,（3）exFAT：exFAT 格式适用于闪存。,（4）REFS：ReFS 格式最初只被用于 Windows Server 2012，REFS 格式支持的首个桌面版操作系统是 Windows 10 v1703，并默认开启了格式化功能。,1,任,务,描,述,2,任,务,分,析,3,任,务,知,识,必,备,4,任,务,实,施,1,任务实施,1,DiskGenius,的,MBR,分区和格式化,（,1,）将启动光盘放入光驱，或者将启动,U,盘插入,USB,接口，启动计算机，设置好启动顺序，或者启动时按快捷启动键（不同的计算机其快捷启动键有所不同，大部分计算机的快捷启动键是,F11,键），光盘,/U,盘运行后，显示主菜单，选择,“,【,4,】,DiskGenius,图形分区工具,”,选项，如图,5-1-1,所示。需要注意，不同的工具盘，其主菜单有所差别，但常见工具盘都有,DiskGunius,（,DG,）选项。,（,2,）,DiskGenius,软件界面如图,5-1-2,所示。,1,任务实施,1,任务实施,(3)新分区大小和数量根据硬盘大小和实际需求进行设定，一般分区为3-4个，本任务做练习用途，使用的磁盘较小，总大小约20GB，建立3个分区，1个主分区，2个逻辑分区，主分区大小为为10GB，第1个逻辑分区大小为5GB，剩余空间5GB分配给第2个逻辑分区，目前市场流行使用的硬盘一般在200GB以上，建议主分区设置为50G。使用菜单【分区】|【新建分区】或使用工具栏的【新建分区】按钮，打开,“,建立新分区,”,对话框，选择,“,主磁盘分区,”,，文件系统类型为NTFS，如图5-1-3所示。,(4)左单击【确定】，主分区创建成功，如图5-1-4所示。,1,任务实施,1,任务实施,(5)创建扩展分区如图5-1-5所示，使用菜单【分区】|【新建分区】或使用工具栏的【新建分区】按钮，打开,“,建立新分区,”,对话框，将剩余空间全部分给扩展磁盘分区。,(6)扩展磁盘分区已创建成功，选中扩展磁盘分区右单击，在弹出菜单中左单击,“,建立新分区,”,，如图5-1-6所示。,(7)建立逻辑分区1大小为5G，如图5-1-7所示。,(8)选中剩余空闲空间右单击，在弹出菜单中左单击,“,建立新分区,”,，如图5-1-8所示。,1,任务实施,1,任务实施,1,任务实施,(9),将剩余空间全部分给逻辑分区,2,大小为,5G,，如图,5-1-9,所示。逻辑分区的大小也需根据硬盘大小和实际情况来确定。,(10),选中主分区右单击，在弹出菜单中左单击,“,格式化当前分区,”,，如图,5-1-10,所示。,(11),格式化前提示，格式化需保存硬盘分区表，如图,5-1-11,所示。,(12),左单击,“,确定,”,，打开格式化分区对话框，如图,5-1-12,所示。,1,任务实施,1,任务实施,1,任务实施,(13),左单击,“,格式化,”,，弹出格式化分区将会使该分区的所有文件丢失。左左单击【是】按钮，如图,5-1-13,所示，主分区将开始格式化。,(14),采用上述方法对其他分区进行格式化，硬盘分区和格式化完成后如图,5-1-14,所示。,(15),由于主分区已经自动激活，打开,“,文件,”,菜单，点击退出如图,5-1-15,所示。,(16),如图,5-1-16,所示，提示对磁盘数据的更改需重新启动计算机才能生效，左单击【立即重启】按钮。至此已完成对硬盘的分区和格式化操作。,1,任务实施,1,任务实施,1,任务实施,2.1.DiskGenius,的,GPT,分区和格式化,(1),将启动工具光盘放进光驱或启动工具,U,盘插入,USB,接口，启动电脑，并设置好启动顺序或启动时使用快捷启动菜单（不同计算机快捷键定义不同，常见的是,F11,）后，工具光盘,/U,盘启动后，显示选择菜单界面，选择,5,运行,DiskGenius,图形分区工具，如图,5-1-23,所示，当然不同工具盘界面不一样，但常见工具盘都有,DiskGunius,（,DG,）软件。,(2)DiskGenius,软件界面如图,5-1-24,所示。,1,任务实施,1,任务实施,(3),打开菜单【硬盘】,|,【转换分区表类型为,GUID,格式】将硬盘转换为,GPT,格式。如图,5-1-25,所示。,(4),使用菜单【分区】,|,【建立新分区】如图图,5-1-26,所示或使用工具栏的【新建分区】按钮，打开,“,建立,ESP,、,MSR,分区,”,对话框，选择,“,建立,ESP,分区,”,和,“,建立,MSR,分区,”,，,ESP,分区的大小,300MB,，并对齐到此扇区数的整数倍，如图,5-1-27,所示。,1,任务实施,1,任务实施,(5),左单击【确定】，,ESP,、,MSR,分区创建成功，自动打开,“,建立新分区,”,对话框，如图,5-1-28,所示。,1,任务实施,(6),创建主磁盘分区如图,5-1-29,所示，设置文件系统类型为,NTFS,，新分区大小为,100GB,，并进行扇区对齐。,(7),左单击【确定】，主磁盘分区创建成功，如图,5-1-30,所示。,1,任务实施,(8),重复两个建立新主磁盘分区大小为,200G,，如图,5-1-31,所示。,(9),左单击,“,保存更改,”,，如图,5-1-32,所示。,1,任务实施,(10),格式化前提示，格如图,5-1-33,所示。,(11),左单击,“,确定,”,，对其他分区进行格式化，硬盘分区和格式化完成后如图,5-1-34,所示。,(12),由于主分区已经自动激活，打开,“,文件,”,菜单，点击退出，对磁盘的更改需重新启动计算机才能生效，至此已完成对硬盘的分区和格式化操作。,1,任,务,描,述,2,任,务,分,析,3,任,务,知,识,必,备,4,任,务,实,施,5,任,务,拓,展,1,任务拓展,1,.Windows 10,磁盘分区工具,Windows 10,等微软操作系统中都自带有硬盘分区工具。本任务使用,Windows 10,磁盘分区工具。,(1),在安装好的,Windows 10,系统后，右单击桌面上【此电脑】图标，在弹出的菜单中，选择【管理】命令，打开【计算机管理】窗口，左单击【存储】项目下面的【磁盘管理】选项，如图,5-1-53,所示，主分区在操作系统安装前已经完成，剩余的磁盘空间显示为,“,未分配,”,。,1,任务拓展,1,任务拓展,(2),右单击,“,未分配,”,的磁盘区域，执行【新建简单卷,(I),】，如图,5-1-54,所示，而后使用新建简单卷导完成磁盘分区的创建，如图,5-1-55,所示。左单击【下一步,(N),】按钮；如图,5-1-56,所示，指定卷大小，此处设置为,200GB,，左单击【下一步,(N),】按钮；分配驱动器号和路径，如图,5-1-57,所示，左单击【下一步,(N),】按钮，如图,5-1-58,所示，进行格式化分区操作，根据提示完成新建简单卷向导，如图,5-1-59,所示，完成新建简单卷后如图,5-1-60,所示。,(3),重复上一个步骤操作完成第二个新建简单卷的创建，如图,5-1-61,所示。,1,任务拓展,1,任务拓展,1,任务拓展,1,任务拓展,
