框格草皮护坡施工方案.pdf

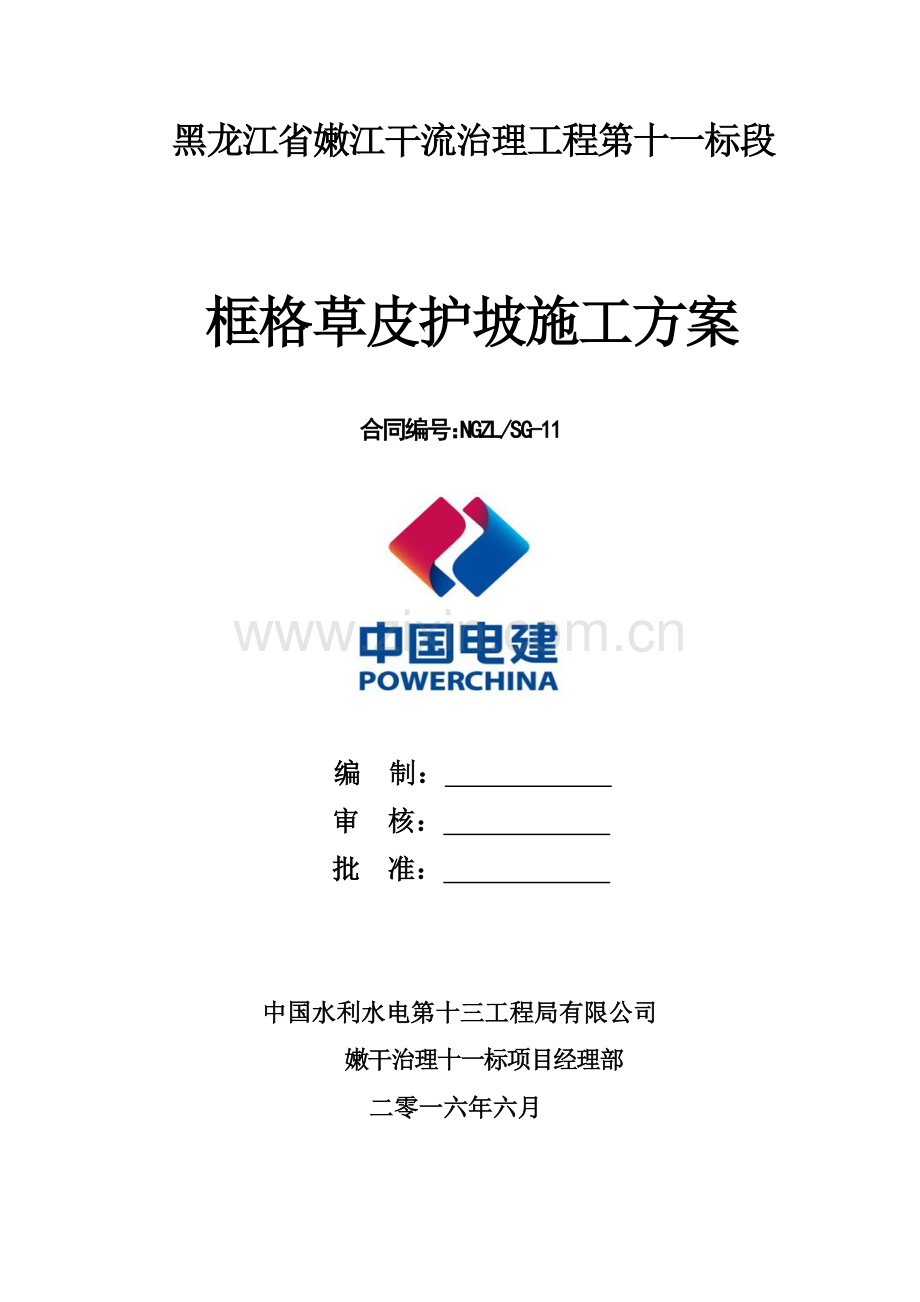

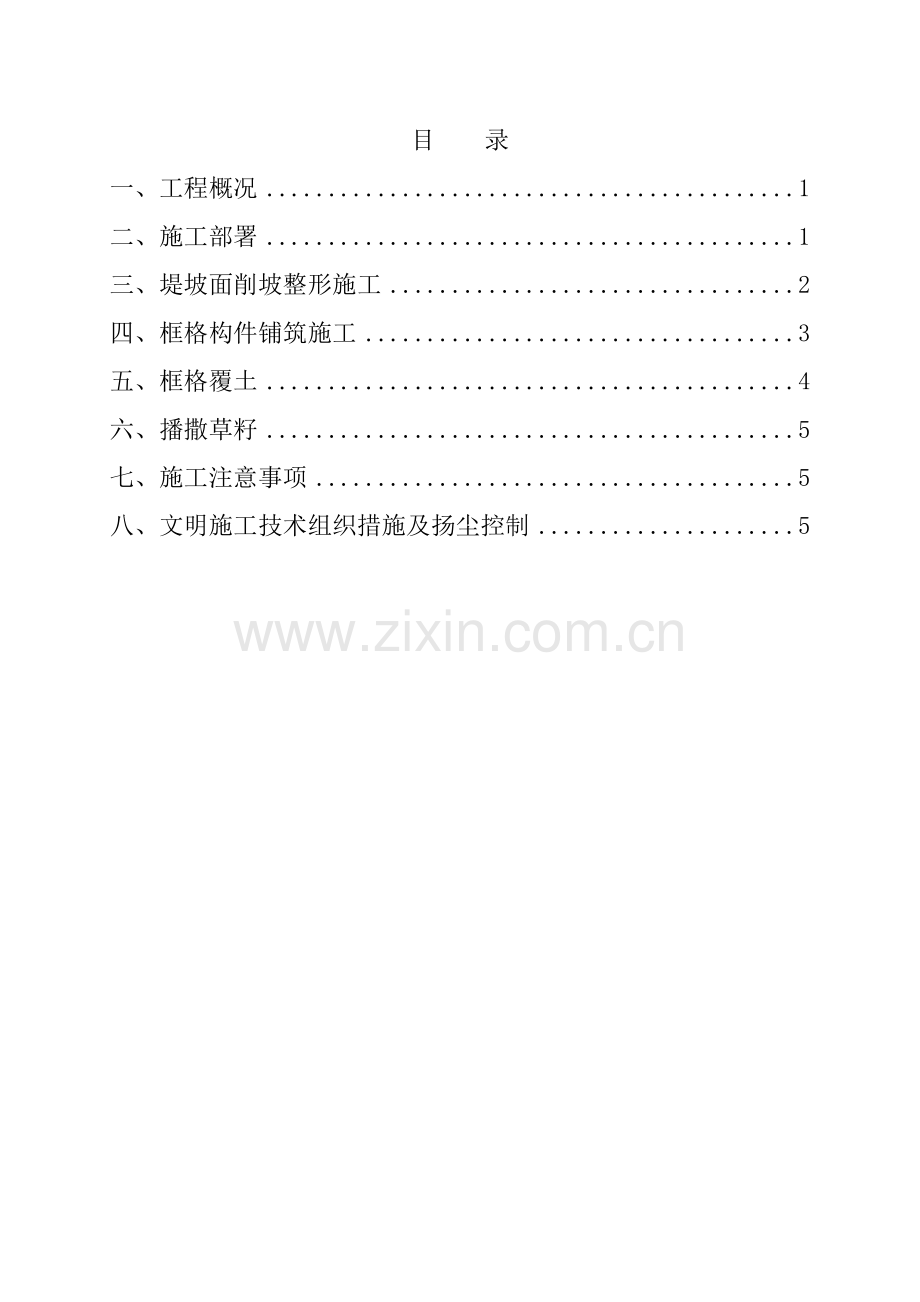

黑黑龙龙江江省省嫩嫩江江干干流流治治理理工工程程第第十十一一标标段段框框格格草草皮皮护护坡坡施施工工方方案案合合同同编编号号：N NG GZ ZL L/S SG G-1 11 1 编编 制：制：审审 核：核：批批 准：准：中国水利水电第十三工程局有限公司中国水利水电第十三工程局有限公司 嫩嫩干干治治理理十十一一标标项项目目经经理理部部 二零一六年六月二零一六年六月目 录一、工程概况.1二、施工部署.1三、堤坡面削坡整形施工.2四、框格构件铺筑施工.3五、框格覆土.4六、播撒草籽.5七、施工注意事项.5八、文明施工技术组织措施及扬尘控制.51框框格格草草皮皮护护坡坡施施工工方方案案一、工程概况一、工程概况本标段位于黑龙江省泰来县境内，主要施工内容为堤防建设及新建佰大街 3 堤防八一运河闸，其中特力莫、佰大街 1、佰大街3 为已有堤防，原堤线平顺，利用原堤线在原堤基础上加高培厚；佰大街 2 堤防为新建组合式防洪墙，另有相应的护坡、建筑物、交通工程等，四段堤防全长 11.465km。主要的工程量有削坡挖方92061 m、清基 99402 m、堤身填筑 446470 m、水泥搅拌桩48219、雷诺护垫 28389 m，格宾石笼固脚 6700 m，铅丝石笼护脚 6543 m，砂砾石垫层 14580 m，无纺布铺设 44915，土工膜铺设 79014，框格草皮护坡 98032，砼路面 65847,水泥稳定碎石层 70330等。防洪标准为 50 年一遇，堤防级别为 2 级。合同工期：2015 年 9 月 20 日2016 年 12 月 31 日，工期 15个月。二、施工部署二、施工部署为了能够完成 2016 年度背水面框格护坡工程工程量，我标段针对本项工程项目的施工特点进行了认真细致的分析研讨。并对本项工程施工进行了工期及各项资源的投入进行了详细的布置及充分的准备，为框格草皮护坡工程能够全面的展开创造良好的施工条件。具体如下：1、对外交通方面，积极协调地方政府对我方运输框格构件提供大力支持。避免中途因故中断运输而延误施工进度。22、对内交通准备方面，在 8 月 1 日前全部堤面碾压完毕，在交通薄弱部位采取有效措施（例如铺砂石）来保证交通顺畅。3、各项资源投入列表项次名称8 月份9 月份备注挖掘机5 台5 台其中长臂各 1 台推土机1 台1 台湿地 103Kw压路机1 台1 台16T 震动汽车起重机1 台1 台20T运输车6 台6 台30T自卸汽车5 台5 台20T机械设备平板夯4 台4 台2.5Kw瓦工1010砌筑工150150力工4040劳动力吊装工1010生产经理11工长44技术员44安全员22技术管理材料员22资 金340 万元340 万元4、计划本项工程施工期 2016 年 8 月 1 日-2016 年 9 月 30 日，施工期 60 天。三、堤坡面削坡整形施工三、堤坡面削坡整形施工挖掘机粗削人工精削：堤段填筑基本成型后，测放出坡脚线和坡肩线，测量人员采用仪器控制指挥挖掘机粗削。为保证削出的坡3面平整，可将挖掘机的斗齿改造成平板状。粗削坡应自上而下进行，将削坡土刮至坡脚，运至指定地点。人工精削在挖掘机粗削完成后进行。先在坡脚线和坡肩线上每 10m 对应各设一控制标高桩，用细钢丝挂线，先削出一条基准线，并在基准线上的 1/4、1/2、3/4 处设一个垂直坡面的高程控制桩，安排人工自上而下平行削坡作业，依此基准线人工精细削坡至设计坡面。削坡自上而下进行，将削坡土清理至坡脚，外运至指定地点。堤坡削坡不应有欠挖，超挖不大于 20mm，削坡后平整度应不大于 10mm/2m。人工整形后须采用平板夯进行全面夯实。4、框格构件框格构件铺铺筑施工筑施工 1、装卸及运输 构件运输采用 30 吨平板车运输，在预制场采用叉车装车，养护龄期达到 28 天并经验收合格的构件可以装车，缺边掉角的构件严禁上车，每包 60 块并用打包机打包牢固，防止运输过程中散落掉落造成交通事故。运输速度为 30Km/h.并排专人沿途监督。构件卸车采用 20T 自卸汽车吊卸，采用软吊装带进行吊装，吊装作业必须是经过培训合格的吊装工和信号工进行作业，吊装现场做好安全警戒及防范工作。吊装带应每吊装 20 包由安全员进行检查，发现裂口、或局部松弛应当立即停止使用，并更换新的吊装带，吊装带严禁打结。拆包的打包带不得随意丢弃，要专人清理集中保存，待后续垃圾处理以免污染环境。4坡面范围内的构件运输全部由人工搬运。2、构件砌筑 坡面修整验收合格后，先进行施工测量放样顺堤线方向，每10 米布置一个控制断面，每个断面的坡脚、中部、坡顶部位分别打桩，并标出垫块和框格条状构件的厚度及坡脚、坡顶角的位置，用尼龙线拉紧，检查坡面厚度上下方脚的位置及深度，符合设计要求后，测量队进行井字线放线，挂线高度为超出垫块中心 0.5 厘米。验收合格后即可进行框格构件（垫块）铺筑施工，随即可进行框格条形构件铺筑。铺筑框格构件采用人工铺筑。根据本工程特点和坡顶部外观要求，框格构件铺筑自上而下进行，铺筑应纵横交错，连成一体，构件接缝宽度小于 1.0 厘米、表面应保持平整、美观。由于堤线或直线段或转弯段，必然会造成铺砌不赶活的情况也就是按设计尺寸联接不上的部位，这种部位充填 7-11 厘米粒径的碎石厚度 20 厘米。坡脚处的联接采用条形构件按照实际尺寸裁断进行联接并用 C10 砂浆抹平砌牢。五、框格覆土五、框格覆土 覆土施工用土为外购土运距 13Km,采用反铲挖掘机装自卸汽车运至堤顶，加长臂挖掘机覆土，人工配合进行平整。覆土按照规范要求采用平板夯进行夯实。六、播撒草籽六、播撒草籽1、播种：在良好的天气条件下，混合好的撒播材料倒入容器5内充分搅拌均匀，形成均匀混合材料，由熟练人员均匀的用手撒播在整个坡面上，从上至下，边撒边退，保证草籽撒播量 10-50g/m。播撒完成后，用浅齿耙翻耙一遍，上部撒一层松土并人工踩实，以保证出芽率。2、覆盖遮阳网:草种播完后立即覆盖遮阳网，搭接处(不少于15cm)及每片遮阳网的头尾均用铁丝丁或竹签加以固定,并撒上少量的细砂或细土压边.遮阳网的主要作用是减少坡面水分蒸发,改善种子发芽生长环境,防止鸟禽啄食种子,同时还可以减轻强降水(大雨)对种子的冲刷.大约过 15 天左右,当草苗长至 35 厘米时应趁阴天或下午 3 时以后,及时掀去遮阳网,经一夜露水提苗,使幼苗能尽快适应大自然的气候环境.无纺布不能过早掀开,早了因草苗幼嫩经不起阳光暴晒和恶劣气候影响,过晚掀开会造成草苗生长畸形。3、前期养护:出苗 15 天后,为了促进草坪生长,应根据气候情况适当浇水,保持土面湿润。七、施工注意事七、施工注意事项项 1、建基面验收合格后应立即组织施工，谨防雨天造成坡脚积水、基面受损，引起基面二次验收，耽误护坡进度。2、施工中要严格按照规定的各项技术要求进行施工，保证护坡工程的质量。八、安全文明施工技八、安全文明施工技术组织术组织措施及措施及扬尘扬尘控制控制 1、加强施工现场料场管理 （1）场区内料场周围进行规范的围挡和支护。6 （2）场区料场周围不得堆放建筑材料或施工机具，严禁占道施工、影响交通或干扰外界。（3）物品摆放整齐，品种标志清楚。2、施工现场要实行“三区”(作业区、材料区、生活区)隔离。“三区”设置要达到安全标准，区域标志要清楚醒目。3、施工现场必须穿戴安全帽及手套，避免石块及机械对施工人员造成不必要的伤害。4、施工期间产生的各种残废料、闲置设备和施工用具，不得堆放或停放在作业现场，要及时清运出场。5、项目部成立联合检查领导小组，对施工场地及生活区域的扬尘控制进行监督，做到责任到人。6、安排专职保洁人员，对施工场地进行每天两次定时的洒水、清理。
