ANSYS-TurboGrid-练习1中文优秀课件.ppt

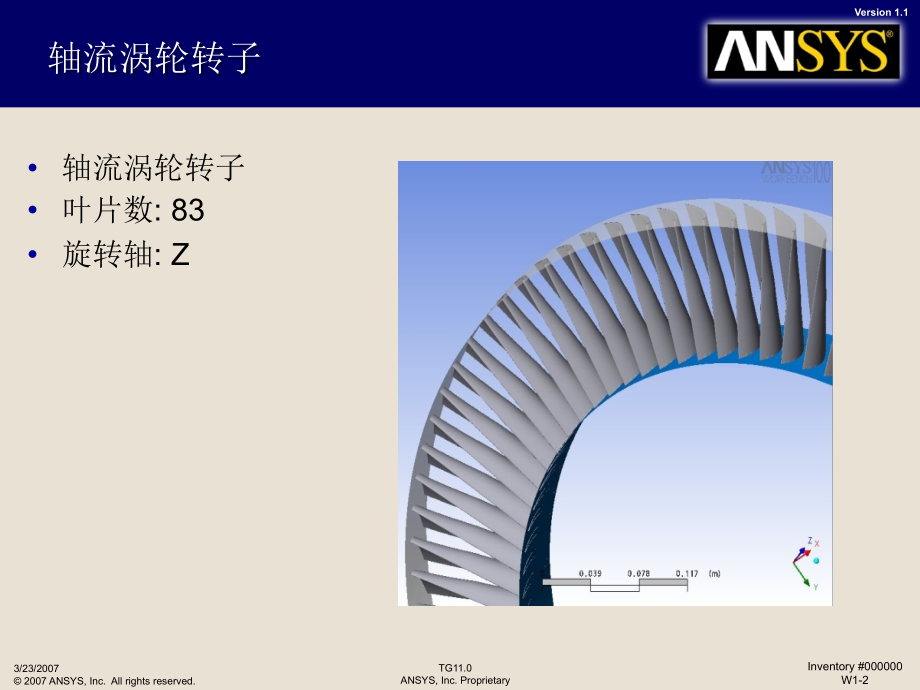

,Title 28 pt.Arial Black,Text line 1-Arial 28 pt.,Second line indent,Arial 28 pt.,Third level Arial 24 pt.,Fourth level,Fifth level,Version 1.1,3/23/2007,2007 ANSYS,Inc.All rights reserved.,Inventory#000000,W1-,*,TG11.0,ANSYS,Inc.Proprietary,ANSYS TurboGrid 11.0,练习,1,轴流涡轮转子,轴流涡轮转子,轴流涡轮转子,叶片数,:83,旋转轴,:Z,在,ANSYS Workbench,平台启动,TurboGrid,打开,ANSYS Workbench,启动页,点击,TurboGrid,在,TurboGrid,中创建网格,几何,拓扑,网格数据,分析和优化,从,BladeModeller,中导出几何,从,BladeModeller,中导出几何,:,File Export to TurboGrid Input Files,创建如下文件,:,-Axial_Turbine_Rotor.inf,-Axial_Turbine_Rotor_hub.curve,-Axial_Turbine_Rotor_shroud.curve,-Axial_Turbine_Rotor_profile.curve,这一系列文件构成,TurboGrid,输入文件,BladeGen,信息文件,!=CFX-BladeGen Export =,Axis of Rotation:Z,Number of Blade Sets:83,Number of Blades Per Set:1,Geometry Units:MM,Blade 0 LE:EllipseEnd,Blade 0 TE:EllipseEnd,Hub Data File:Axial_Turbine_Rotor_hub.curve,Shroud Data File:Axial_Turbine_Rotor_shroud.curve,Profile Data File:Axial_Turbine_Rotor_profile.curve,导入几何,-BladeGen,信息文件,加载,BladeGen,以开始一个新的工程,:,File Load BladeGen,选择,BladeGen,信息文件,:Axial_Turbine_Rotor.inf,点击“,Open”,导入的几何,只显示一个叶片流道,毂蓝色显示,罩灰色显示,叶片导缘绿色显示,叶片尾缘红色显示,大的蓝,-,红箭头代表,R-A(radial-axial,),坐标系,在对象树中激活“,Machine Data”,时可见,Machine Data,输入,(,如果需要,),万一,BladeGen,信息文件不可用，必须修改,Machine Data,默认的叶片组数目,2,必须改为正确的数目,83,默认的旋转主轴,Z,不必修改,基本单位保持,CM,点击“,Apply”,曲线数据确认,检查详情,:,毂,罩,叶片,文件名,曲线类型,分段线性或,B,样条,导缘和尾缘的定义,“Cut-off”,或,“square”,点击“,Apply”,拓扑选择,在对象树下选择“,Topology Set”,拓扑方法设为,H/J/C/L Grid,选择包含,O-Grid,：,Width Factor=0.3,设置,1:1,周期性,Periodic=Full,点击“,Apply”,拓扑详情,主拓扑洋红显示,拓扑块在毂和罩层上黄色显示,通过在对象树中双击给定层并打开拓扑可视化可以激活这些块,初始粗糙网格在毂和罩上以棕色显示,.,初始粗糙网格的估计数量显示在窗口底部的状态条中,Total Nodes=29150,推荐冻结拓扑以防止无意中在高级参数标签中改变了设置,点击“,Freeze”,按钮,自动添加层,需要多个层来捕捉叶片形状从毂到罩的改变,.,默认情况下,当生成网格时，如果有必要将会自动添加层,.,为了演示,编辑,LAYERS,并点击“,Auto-Add Layers,”,.,TurboGrid,在给定的拓扑下创建出两个附件层,.,在生成网格时，自动添加的新层和现已创建的层相同,.,Auto-Add,创建粗糙的网格,对于给定的拓扑和足够的层数，一个粗糙的网格将会生成,(,估计,29150,节点,).,在视图窗口右击,选择,Create Mesh,在对象树中取消,Blade 1,的选择,在视图中显示一个常数,K,旋转机械表面,(,接近翼展中间位置,),，此面列表在对象树中的,3DMESH Show Mesh,分析网格,在对象树中扩展“,Mesh Analysis,”,，双击“,Mesh Statistics,”,在“,Mesh Statistics,”窗口中特殊网格参数红色文本表示不满足“,MESH LIMITS,”所定义的网格限制,.,双击“,Minimum Face Angle,”,看到红色显示的此参数同一类型的分布,网格限制,显示在“,Mesh Statistics,”窗口的网格参数值是基于左图示的“,Mesh Limits,”,.,内置体对象,:,Mesh Analysis,Show Limits,也能够用于看不满足准则的网格参数位置,(,等值图,),修改毂,/,罩层,“,Minimum Face Angle,”,等值图显示临界的区域位于毂上的导缘附近,我们通过移动毂层上的主控制点来改善网格的扭曲度,.,关闭“,Mesh Statistics,”,窗口,.,关掉对象树中除毂层以外的所有对象的可视化,修改毂层,双击,:LAYERS Hub,关闭“,visibility of Refined Mesh Visibility,”,和“,Master Topology Visibility,”,点击“,Apply,”,放大,LAYER-Hub,区域,按下,+,并拉动图中箭头所示的主控制点,#3.,同样的方法拉动,#1,1,提示,:,想看控制点号,右键控制点,.,#3,#11,修改毂层,修改后,毂上主控制点定位到如图所示,.,重新生成网格,用编辑后的拓扑重新生成网格,.,在视图窗口右键选择“,Create Mesh,”,在对象树中双击“,Mesh Statistics,”,“,Minimum Face Angle,”,得到改善,.,提高网格密度后，“,Maximum Element Volume Ratio,”,和“,Edge Length Ratio,”,也将会得到提高,.,提高网格密度,双击“,Mesh Data,”,在“,Mesh Size,”,标签,选择“,Target Passage Nodes,”,方法,节点数设为,:,Medium(100000),使用编辑后的拓扑重新创建网格,.,点击“,Apply,”,右键视图选择“,Create Mesh,”,创建网格密度,在对象树中双击“,Mesh Statistics,”,“,Maximum Element Volume Ratio,”,得到改善,应用更高的网格密度可以实现更高的网格质量,较差的“,Face Angle,”,区域现在处于罩层附近,.,这可以通过移动罩上的 控制点得到改善,.,修改罩层,双击,LAYERS Shroud,关闭“,Refined Mesh Visibility,”,和“,Master Topology Visibility,”,点击“,Apply,”,放大,LAYER-Hub,按下,+,并沿箭头方向拉动主控制点,#11.,同理拉动控制点,#12,#12,#11,修改罩层,修改后,毂上的控制点定位到如图所示,.,再次生成网格,用编辑后的拓扑再次生成网格,右键视图窗口选择“,Create Mesh,”,在对象树中双击“,Mesh Statistics,”,如果“,Minimum/Maximum Face Angle,”,没有提高到,0%,坏质量,则继续在罩层上移动控制点以继续提高网格质量,.,创建网格质量图,扩展“,3D MESH,”,激活“,Show Mesh,”,并编辑它,.,在“,Geometry,”,标签,选择变量,=K,值,=36,相应于翼展中部位置,点击“,Colour,”,标签设置“,Mode”,为“,Variable,”,;,设置“,Variable,”,到“,Minimum Face Angle,”,设置“,Range,”,到“,Global,”,点击“,Apply,”,创建图例,选择,Create User Defined Legend,点击,OK,接受默认名,设置“,Plot,”,为,“,TURBO SURFACE:Show Mesh,”,设置“,Title Mode,”,到“,Variable,”,点击“,Appearance,“,标签,设置“,Precision,”,=2,(Fixed),设置“,Value Ticks,”,=11,点击“,Apply,”,网格质量图,保存网格文件,为,ANSYS CFX-Pre,保存一个输入网格文件,选择,File Save Mesh As,设置求解器类型为“,CFX”,设置文件名：,Axial_Turbine_Rotor,点击“,Save”,写出一个“,.gtm”,文件,如果求解器类型设为“,CFX-TASCflow,”,会保存四类型文件：,“.grd”,“.bcf”,“.gci”,“lun”.,“.grd”,文件包含了,CFX-Pre,所需要的计算区域,
