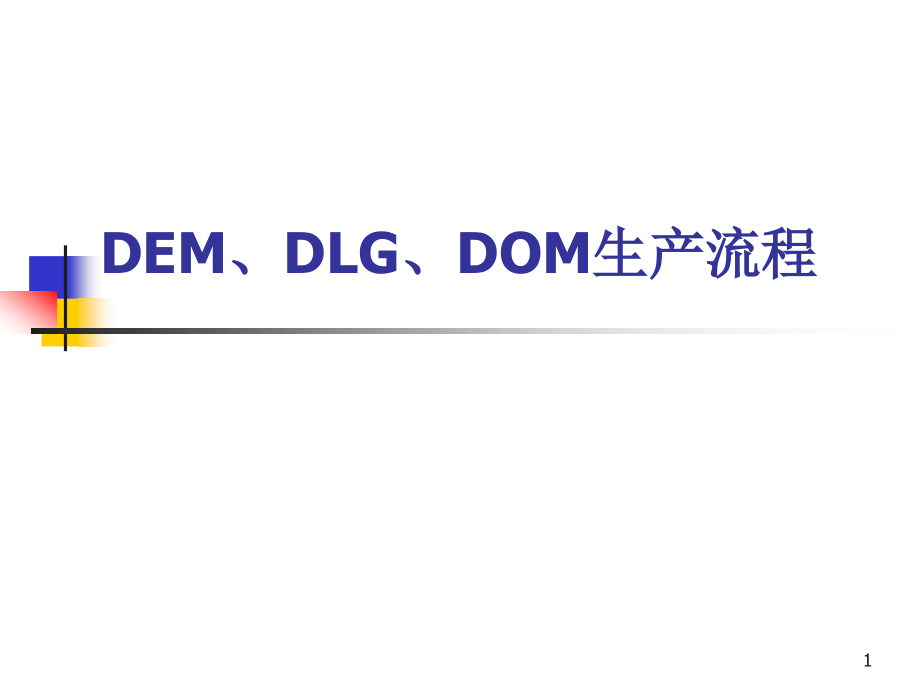

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,DEM,、,DLG,、,DOM,生产流程,1,（一）、,DEM,的表示方法,1.,格网,DEM,2.,等高线模型,3.,不规则三角网（,TIN,）,一、,DEM,生产流程,2,1.,格网,DEM,3,对于每个格网的数值有两种不同的解释：,第一种是格网栅格观点：认为该格网单元的数值是其中所有点的高程值，即格网单元对应的地面面积内高程是均一的高度，这种数字高程模型是一个不连续的函数。,4,第二种是点栅格观点：认为该网格单元的数值是网格中心点的高程或该网格单元的平均高程值，这样就需要用一种插值方法来计算每个点的高程。,5,规则格网的优点：,数据结构简单，很容易地用计算机进行处理，特别是栅格数据结构的地理信息系统。,很容易地计算等高线、坡度坡向、山坡阴影和自动提取流域地形，使得它成为,DEM,最广泛使用的格式。,6,格网,DEM,的缺点,1,）在地形平坦的地方，存在大量的数据冗余；,2,）在不改变格网大小的情况下，难以表达复杂地形的突变现象；,7,2.,等值线模型,8,3.,不规则三角网,DEM,不规则三角网（,TIN,）,三角网的一种存储方式,9,TIN,由连续的三角面组成，三角面的形状和大小取决于不规则分布的测点，或节点的位置和密度。,TIN,与格网,DEM,不同之处是,:,可以随地形起伏变化的复杂性而改变采样点的密度和决定采样点的位置，因而它能够避免地形平坦时的数据冗余，又能按地形特征点如山脊、山谷线、地形变化线等表示数字高程特征。,10,（二）数字高程模型的数据获取,影像,地形图,地面本身,其他数据源,1.,数字高程模型的数据来源,11,2.,数据采集方法,a.,摄影测量数据采集方法,b.,从现有地形图获取数据,手扶跟踪数字化,扫描数字化或称屏幕数字化,12,（三）数字高程模型的生产流程,数字高程模型根据不同的设备和不同的精度要求，可以有不同的生产技术。,a.,全数字自动摄影测量方法：,全数字自动摄影测量一般采用工作站或高档,PC,机，快速获取地面,DEM,。当前的技术，甚至可以与,GPS,自动空中三角测量系统集成，形成了从外业控制到内业加密和,DEM,生产的更加自动化和高效的作业流程。作业流程的框架如图,1,所示：,13,摄 影 负 片,象 片 参 数,象 片 扫 描,GPS,外业控制,GPS,自动空中三角测量,单个象对定向或安置,（内定向，相对定向，绝对定向）,自动相关 获取,DEM,检 查 编 辑 修 改,多模型,DEM,镶嵌,质量检测与元数据文件记录,DEM,建库或刻盘,14,b.,从现有地形图获取数据的流程,如果采用原有的地图，或使用未经改造的模拟精密立体测图仪获得的等高线，可以扫描，先进行矢量化，得到矢量化的等高线，再内插成,DEM,。该种方法由于使用的设备相对简单，所获得的,DEM,精度，与前面所述的解析测图仪方法相当，可以得到比较好的精度，它不失为目前,DEM,生产的重要方法之一。该种方法的生产工艺如下所示：,15,周边等高线地图的数据获取,人机交互等高线矢量化,加测注记点,质量检测与元数据文件记录,DEM,建库与刻盘,内插,DEM,格网,构 造 三 角 网,等高线高程赋值与检查,等高线自动矢量化,加测注记点,地 图 扫 描,地 图 扫 描,等高线版地形图,全要素地形图,16,二、数字正射影像的生产流程,数字正射影像的生产根据不同的数据源和不同的设备有下面几种生产工艺。,1,全数字摄影测量方法,与前面所述的全数字自动摄影测量和交互式数字摄影测量方法相一致,由数字摄影测量工作站直接生成数字正射影像,工艺流程如下：,17,刻盘或绘图,质量检测与元数据文件记录,地名注记,图廓整饰,数字微分纠正,DEM,采 集,象 对 定 向,象 片 参 数,控制点参数,象 片 扫 描,航 摄 负 片,建立影象数据库,数字正射影像镶嵌,18,2,.,航天遥感影像处理,随着航天遥感技术的发展，高分辨率的影像可以用作数字正射影像的数据源。此时可以采用遥感图象处理的方法，获取数字正射影像，工艺流程大致如下：,19,地名注记与,图廓整饰,质量检测与,元数据文件记录,数字正射影象,数据库,绘图或刻盘,数字影象处理与融合,数字影象几何纠正,数字影象镶嵌,控制点坐标,遥 感 数 据,20,三、数字线划图（矢量型）的生产工艺,在地球空间数据框架中，道路、水系、行政边界等几类地物属于矢量数据，目前通用的说法是数字线划图（,DLG,）。应该说，矢量数据的采集已有比较成熟的技术。但是，同样存在多种数据采集方案，不同的设备可以采用不同的生产技术。下面介绍各种生产工艺。,21,1.,数字立体摄影测量生产,DLG,方法,符号化,与制图整饰,质量检测与元数据文件记录,矢量数据库建库,绘图或刻盘,脱 机 编 辑,立体测绘地物,象 对 定 向,控制点坐标,象 片 参 数,象 片 扫 描,航 摄 负 片,22,2.,地图扫描矢量化或手扶跟踪数字化,地图扫描矢量化或手扶跟踪数字化,地图扫描矢量化或手扶跟踪数字化技术还比较成熟，作业流程如下：,23,几 何 定 向,半自动屏幕跟踪,质量检测与元数据文件记录,绘 图 或 刻 盘,符号化与制图整饰,矢量数据库建库,图 形 编 辑 与 注 记,手 扶 跟 踪,图 板 定 向,地 图,地 图 扫 描,24,
