平法钢筋测试题.doc

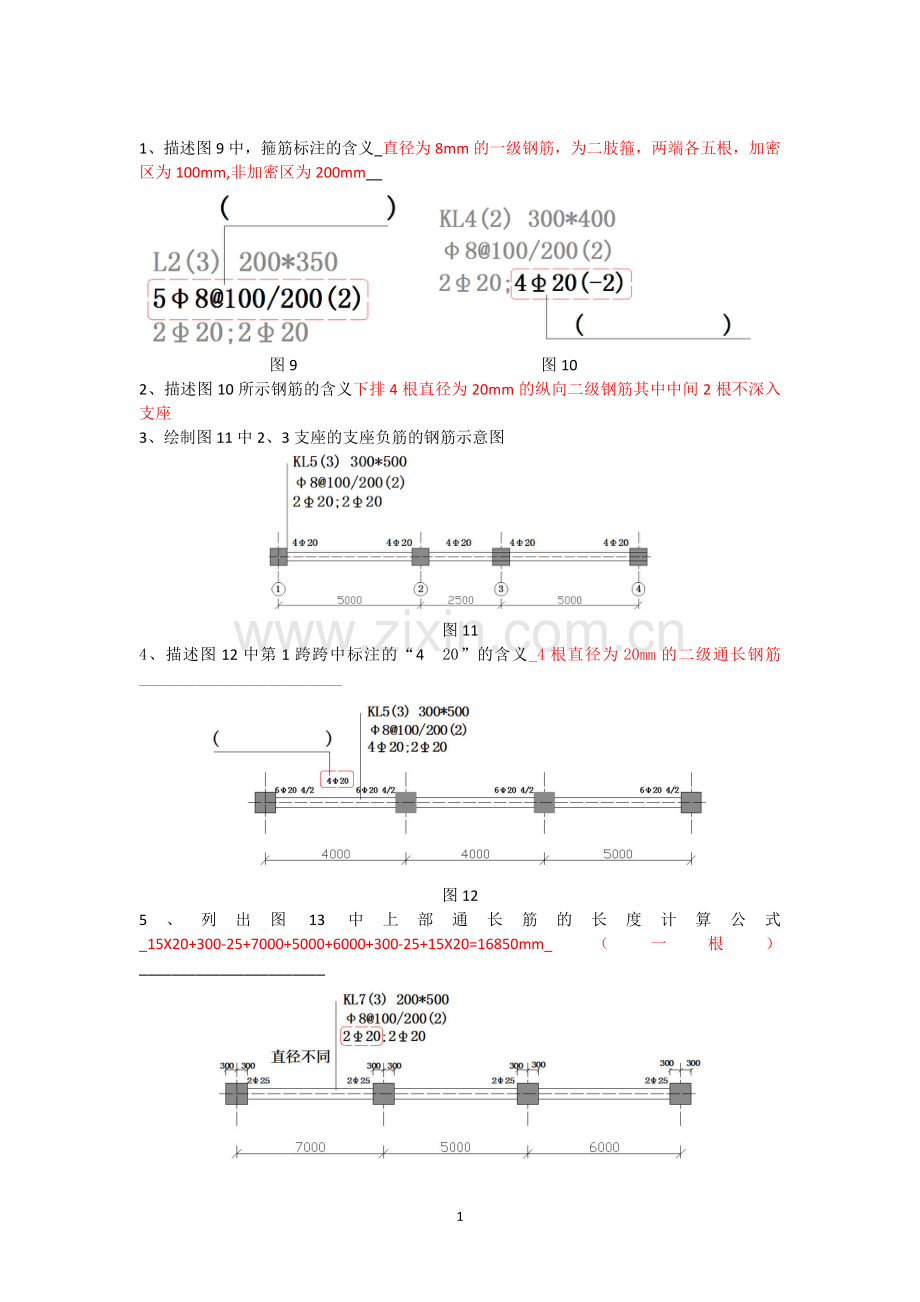

1、描述图9中，箍筋标注的含义_直径为8mm的一级钢筋，为二肢箍，两端各五根，加密区为100mm,非加密区为200mm__

图9 图10
2、描述图10所示钢筋的含义下排4根直径为20mm的纵向二级钢筋其中中间2根不深入支座
3、绘制图11中2、3支座的支座负筋的钢筋示意图

图11
4、描述图12中第1跨跨中标注的“420”的含义_4根直径为20mm的二级通长钢筋_________________________

图12
5、列出图13中上部通长筋的长度计算公式_15X20+300-25+7000+5000+6000+300-25+15X20=16850mm_（一根）_______________________

图13
6、列出图14中第1跨左端支座负筋的长计算公式（7000-300X2）/4+15X25+600-25=2550mm

图14
7、在图15中填空，框架柱插筋在基础内长度800-0.3X34X20-25=571mm

图15 图16
8、根据图16中KZ1的相关条件，计算其纵筋伸入顶层梁内的长度外部钢筋=1.5X34X20=1020mm 内部钢筋=800-25-20+12X20=995mm
9、见图17，填写LB构件支座负筋延伸长度600mm 600mm
　　　(__________)
梁、剪力墙
1/2板筋间距

图17 图18
10、在图18中填空，板底筋锚固长度不小于5d且至少到墙中线
11、在图19中填空，支座负筋的延伸长度1200+120-15 =1305mm

图19
12、计算图20中①号支座负筋的分布筋根数(3000-400)/100+1=27

图20
13、在图22中描述Q1水平钢筋在GAZ1中的锚固长度2000+150-25=2125mm

图22
14题

15题

6、图二柱子的箍筋肢数为 。
解：2: 12mm 100mm
3: 4
4: [(7800-400)/3]X2 +400=5333mm
5: 4根直径为12mm的二级的扭筋
6： 4肢箍
4
