智能卡印刷 知识简介.ppt

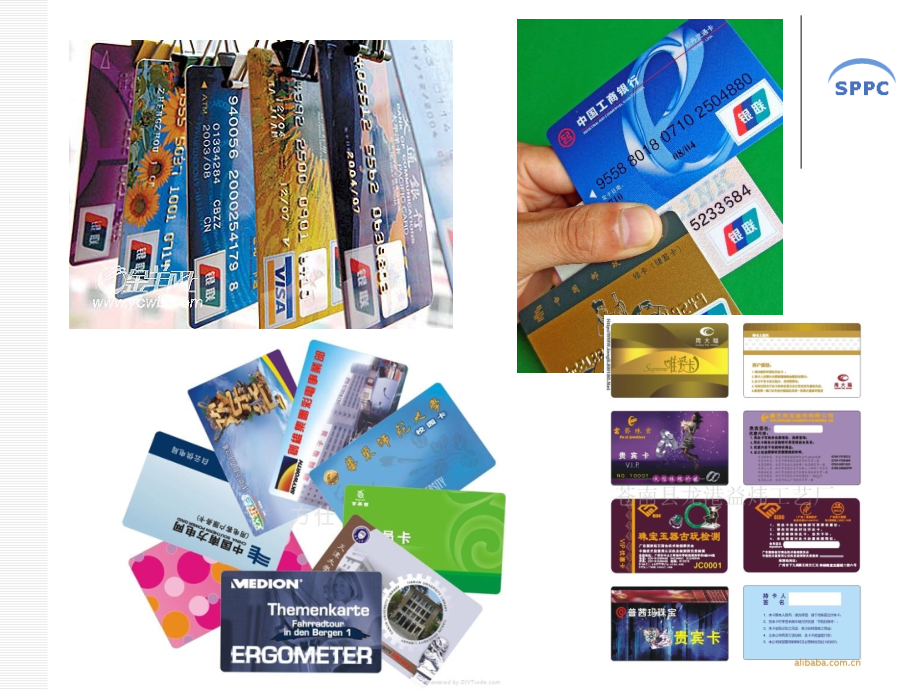

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,磁卡、智能卡印刷,磁卡印刷与加工技术,磁卡式一种以纸、塑料或聚酯薄膜为卡片基材，表面贴有磁性窄条或某一整面均涂有磁性物质，利用磁记录原理存储信息的卡。,磁卡的种类,按磁卡的用途分类,简易磁卡和专用磁卡,按磁卡的构造分类,全磁性涂布卡和附着磁性条纹卡,磁卡的构造,磁卡的物理构造,磁卡的数据结构,磁卡的材质,常用材质的种类,塑料：聚酯、硬质,PVC,、尼龙,复合纸：纸板表面涂布高分子材料,性能要求,力学强度好,耐热、耐湿,厚度均匀,不相互粘着,具有高的屈服点,常用塑料片基的性能及特点,聚酯薄膜,伸长后不易恢复，价格高，用于制电话卡等,聚氯乙烯,表面光洁度不均匀，用于制信用卡,复合纸,印刷适性好，用于制电话卡等,磁性涂层的组成,磁卡印刷中，构成磁性记录的材料为磁性油墨,磁性油墨属特种油墨，其基本组成方式与普通印刷油墨相似，即由颜料、连结料、填充料和辅料组成，但磁性油墨所采用的颜料不是色素，而是强磁性材料。所谓强磁性材料是指将其插入磁场中即被磁化，即使去掉磁场也能保留磁性的特殊材料。,磁性油墨的组成,1,、磁性油墨的颜料,作为磁性油墨颜料的强磁性材料主要有铁，钴和镍等磁性金属。含有铁,-,钼，铁,-,钨强磁性元素的合金。,磁性油墨之所以有磁性，是因为磁性颜料经过磁化处理后具有保留磁性的能力。影响磁性的因素包括颜料的磁性、颜料含量和印刷后墨膜的厚度。,进行磁性印刷必须了解强磁性材料的基本特性，合理选择强磁性材料，确定磁性油墨配方，这是获得优良磁性印刷品的关键。,常用磁性颜料有氧化铁黑（,Fe3O4,）、氧化铁棕（,-Fe2O3,）、含钴的,-Fe2O3,和氧化铬,(CrO2),。这些颜料大多为小于,1,m,的针状晶体，这样的颗粒大小和形状使它们极易在磁场中排列，从而得到较高的剩磁。,连结料是构成油墨流体的重要组分，其主要作用是赋予颜料等固体粉状物以流动性，使之在研磨分散后形成浆状流体，印刷后在承印物表面干燥固定下来。油墨的流变性、黏度、干性以及印刷性能等主要取决于连结料。因此，高质量的磁性油墨不光要有好的磁性材料作为颜料，也要采用性能优良的连结料。,磁性油墨常用连结料有植物油（亚麻油）和合成树脂（醇酸树脂）。,大多数印刷油墨的功能是为了得到平面图文，而磁性印刷则是利用印刷得到的特殊图文作为检测和记录使用。评价磁性油墨的性能除了以油墨的磁性参数作为重点指标外，还应重视印刷适性和油墨附着性。,磁卡的记录原理,利用被称为刷卡机的读写装置,记录头移动，磁卡上的磁性根据记录头电流变化产生磁力的不同而记录信息,磁卡印刷与加工工艺,磁卡加工工艺流程,设计组版、校正制版印刷覆膜贴磁条整平断裁、成型扩充加工磁检查、消磁数据写入最终检查成品,磁卡图文的印刷,印刷可以根据磁卡的材质和画面的要求，选择胶印或者网印技术。,采用胶印印刷时，多用,UV,油墨，,UV,墨固化速度快，墨膜具有耐磨擦、耐酸碱的优异特性，印刷过程中不需要加热干燥，防止塑料卡的变形，,UV,墨再现网点清晰，光泽度高。,印刷时要使用专用的橡皮布和印版。,磁加工,磁条是记录持卡者暗证编号等必要信息的媒体，加工的方法是将约,6mm,宽的磁条贴在塑料磁卡的指定区域，然后写入磁信息。磁条通常为黑色，但为了适应彩色卡的设计，现已生产出彩色磁条供印刷厂家选用。贴磁条后需要通过整平工序对塑料磁卡进行整平。贴有磁条的塑卡还要经过磁检查和消磁等工序，然后通过专用写入设备记录上必要的磁信息。,磁条的加工,磁条是磁卡的记录媒体，要求磁条粘着牢固、耐磨擦。主要加工工艺有几下几种：,纸质票证采用涂胶层压型磁条,磁性氧化层,透明,PET,粘合剂,加压辊,磁带,基材,热转印型磁条,加热辊,磁带,基材,磁性氧化层,透明,PET,粘合剂,剥离层,废弃磁带回收,磁条背面涂布热敏粘合剂,冷剥离型磁条,整体层压磁条,热压塑字、着色,所谓热压塑字是指对塑料磁卡加热并施加压力使文字凸起的加工工序，通过热压塑字在塑料磁卡的表面刻出编号、有效期等凸起文字。,其他特殊加工,智能,(IC),卡的印刷与加工技术,将一个集成电路芯片镶嵌于塑料基片中封装成卡的形式，其外形与覆盖磁条的磁卡相似。,按结构分类,接触式,IC,卡,非接触式,IC,卡,双界面,IC,卡,按芯片功能分类,非加密存储器卡,逻辑加密储器卡,CPU,卡,智能卡制作工艺,分为注塑、热熔胶粘压和,热层压法,接触式,IC,卡的制作,芯片制造,卡体印刷与加工,IC,卡芯片嵌入与制成,卡体生产工艺流程,原稿设计,印刷,胶印（无水胶印）、网印、柔印和烫金加工,热升华印刷,数码印刷,不干胶印刷,整理,层压,切卡,植入芯片与制成,非接触式,IC,卡,卡体生产工艺流程,卡片中层冲孔,-,芯片摆放定位,-,天线绕制,-,碰焊连接芯片与线圈,-,检验测试,-,印刷卡片面层,-,层压,-,叠合,-,检验测试,-,冲卡,-,检验,-,成品,RFID,智能标签,无线射频识别系统，也称为无线,IC,标签、电子标签、感应式电子芯片、感应卡、非接触卡等。,一般是采用先印刷面层，再与芯片层复合、模切的工艺。,天线则有蚀刻法、线圈绕制法和印刷天线三种制作技术。其中，,RFID,导电油墨印刷天线为近年来发展的一种新技术。,印刷方法已从只用丝网印刷扩展到胶印、柔性版印刷、凹印等制作方法，较为成熟的制作工艺为网印与凹印技术，现在还出现了喷墨印刷,PRINTRONIX,电子标签打印机,SL4M,谢 谢！,
