电功电功率常见复杂题型

利用欧姆定律及电功率相关知识综合解决问题

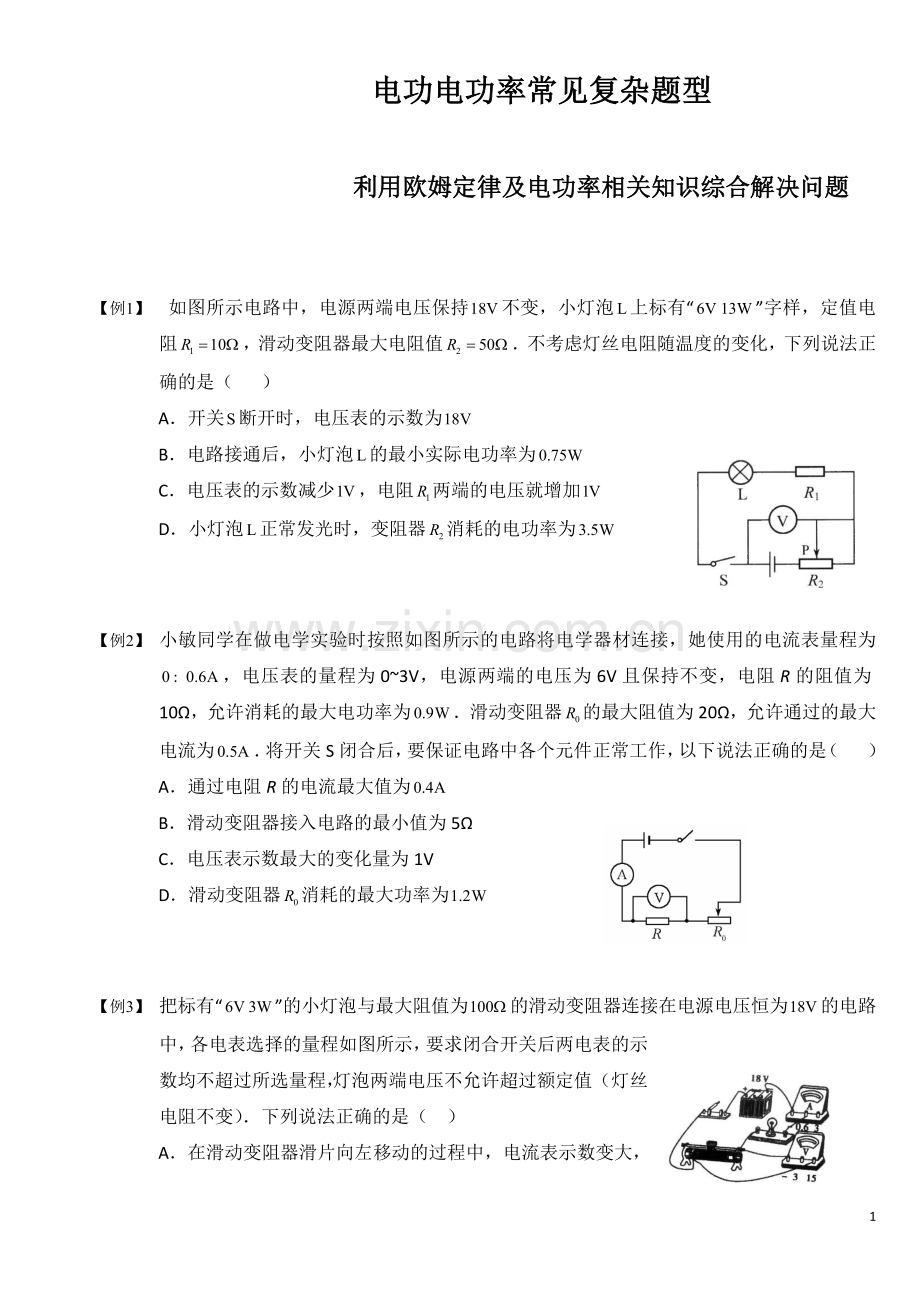

【例1】 如图所示电路中，电源两端电压保持不变，小灯泡上标有“”字样，定值电阻，滑动变阻器最大电阻值．不考虑灯丝电阻随温度的变化，下列说法正确的是（ ）
A．开关断开时，电压表的示数为
B．电路接通后，小灯泡的最小实际电功率为
C．电压表的示数减少，电阻两端的电压就增加
D．小灯泡正常发光时，变阻器消耗的电功率为

【例2】 小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为．滑动变阻器的最大阻值为20Ω，允许通过的最大电流为．将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻R的电流最大值为
B．滑动变阻器接入电路的最小值为5Ω
C．电压表示数最大的变化量为1V
D．滑动变阻器消耗的最大功率为

【例3】 把标有“”的小灯泡与最大阻值为的滑动变阻器连接在电源电压恒为的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值（灯丝电阻不变）．下列说法正确的是（ ）
A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大
B．电路的总功率最大值为
C．小灯泡的电功率最小值为
D．滑动变阻器允许调节的范围是

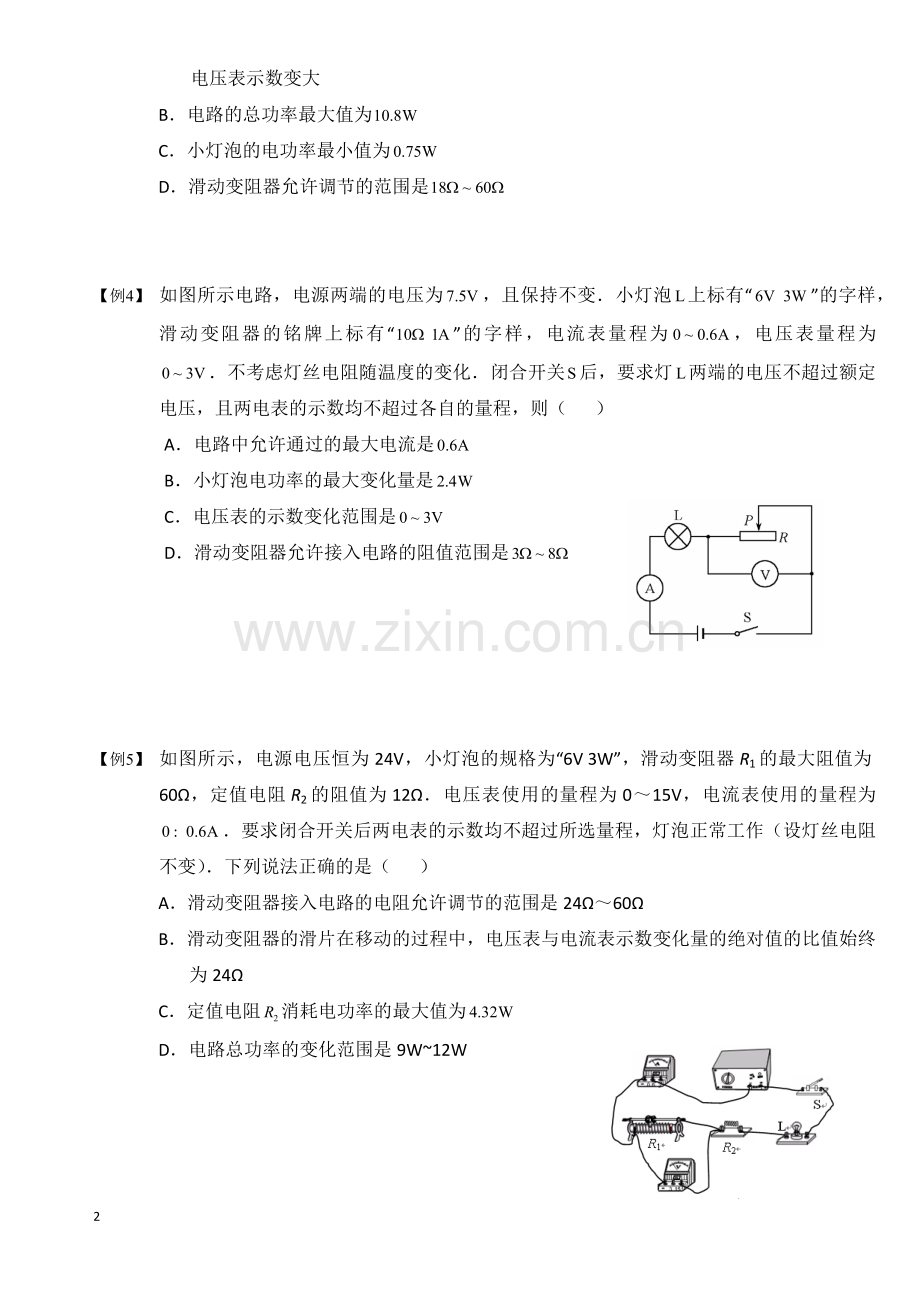

【例4】 如图所示电路，电源两端的电压为，且保持不变．小灯泡上标有“”的字样，滑动变阻器的铭牌上标有“”的字样，电流表量程为，电压表量程为．不考虑灯丝电阻随温度的变化．闭合开关后，要求灯两端的电压不超过额定电压，且两电表的示数均不超过各自的量程，则（ ）
A．电路中允许通过的最大电流是
B．小灯泡电功率的最大变化量是
C．电压表的示数变化范围是
D．滑动变阻器允许接入电路的阻值范围是

【例5】 如图所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω．电压表使用的量程为0～15V，电流表使用的量程为．要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）．下列说法正确的是（ ）
A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60Ω
B．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24Ω
C．定值电阻消耗电功率的最大值为
D．电路总功率的变化范围是9W~12W

【例6】 如图所示电路电源两端电压不变，R1是电阻箱，R2是定值电阻．当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到的电压表与电流表的示数，绘制的图像如图所示．由此可知（ ）
A．电源两端电压为10V
B．定值电阻R2的电阻值为20W
C．电路消耗电功率的最大值为
D．电阻箱R1接入电路的最大电阻值为100W

【例7】 如图所示电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V，电流表的最大值为3A、最小值为1A，由此可以确定（ ）
A．定值电阻的阻值为3Ω
B．滑动变阻器的最大阻值为2Ω
C．电源电压为9V
D．滑动变阻器的最大功率为

8. 如图所示电路，电源电压为12V且保持不变，滑动变阻器的最大阻值为25Ω，若电路中连接“6V 3W”的灯泡，
闭合开关，调节滑动变阻器的滑片P在A点的位置，可使其正常发光．若在
电路中改接一个“4V 2W”的灯泡，闭合开关，调节滑动变阻器的滑片P在B
点的位置，也可以使该灯泡正常发光，在这一过程中，下列说法正确的是（ ）
A．A点在B点的左侧
B．电压表的示数由6V变为4V
C．电流表在两种情况下示数均为
D．两种状态下电路的总功率相等
