灯具配光曲线知识1.ppt

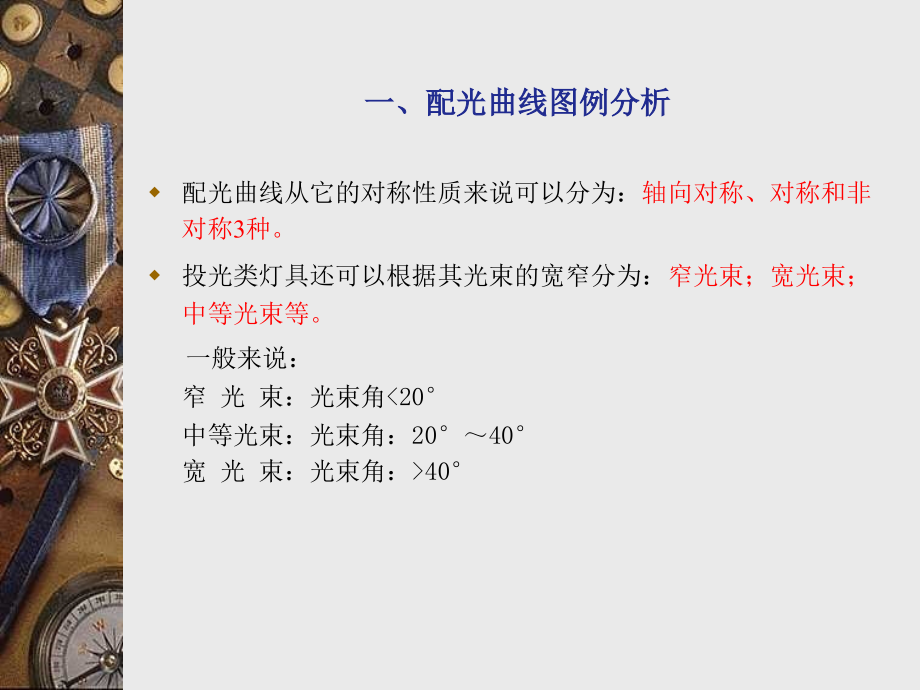

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,灯具配光曲线知识,arvin,一、配光曲线图例分析,配光曲线从它的对称性质来说可以分为：,轴向对称、对称和非对称,3,种。,投光类灯具还可以根据其光束的宽窄分为：,窄光束；宽光束；中等光束等。,一般来说：窄 光 束：光束角40,例,1,：管形荧光灯的配光曲线(两剖面形成的曲线),T,（,0-180,）,水平面配光,A,（,90-270,）,水平面配光,相关图片如下：等照度线（,lux/1000lm,）,(,极坐标图),水平面0-180剖面和水平面90-270剖面，（,常听此类说法：水平面配光和垂直面配光，容易让人误解。,）如下图：,“,0-180”,这种表示方法不是指,“0,到,180,度,”,，而是,“0,度和,180,度组成的这个面,”,二、室内照明直接眩光控制,（灯具亮度限制曲线法）,室内眩光主要有两类：直接眩光和反射眩光。直接眩光是由灯或灯具过高的亮度直接进入视野造成的。反射眩光是指由视野中的光泽表面反射所产生的眩光。预防直接眩光，其实就是限制视野内灯或灯具的亮度。,一、室内直接眩光的产生,图中眩光角所示方向内的光线是引起直接眩光的主要原因。所以控制直接眩光就是控制此方向内光线的强度，也就是限制灯具45,85,范围内的亮度。,二、灯具亮度曲线的绘制,1要评价灯具的亮度是否合乎限制眩光的要求，首先要画出灯具的亮度曲线；,然后把此曲线放在,灯具亮度限制曲线表,内进行比较，看是否超出推荐的亮度。,二、灯具亮度曲线的绘制,2.下面是一个格栅灯（3,x T16 14W）,在,DIALux,中的亮度数据：,可以绘出,C0,和,C90,两个半平面亮度曲线，如下图：,三、民用建筑照明设计标准推荐的灯具亮度限制曲线,上图是民用建筑照明设计标准根据,CIE,推荐的灯具亮度限制曲线简化后的灯具亮度限制曲线表。其中,A-H,共八条限制曲线，我们要根据实际情况选择一条和灯具的亮度曲线比较。,直接眩光限制质量等级,质量等级,眩光程度,适用场所举例,无眩光感,有特殊要求的高质量照明房间，如计算机房、制图室等,有轻微眩光,照明质量要求一般的房间，如办公室和候车室等,有眩光感,照明质量要求不高的房间，如仓库、厨房等到,四、应用实例,假设我们要做一室内照明设计，具体要求是：平均照度=1000,LX，,眩光质量要求为,II,级。准备使用格栅灯（,SITECO 5LF 117 7-3M 3 x T16 14W）。,我们可以通过灯具亮度限制曲线检验此格栅灯是否合乎要求。,1.由已知条件：平均照度=1000,LX，,眩光质量要求为,II,级。可在附图2.1中选择,E,曲线为限制曲线。图中分1-2-3-4共四个步骤，找到,E,限制曲线。,2、把此格栅灯,C0,和,C90,两个平面亮度曲线绘制在附图2.1中，和,E,曲线进行比较。如下图：,3.灯具的亮度分布曲线全面落在限制曲线的左边，即在每个,角内灯具的亮度都小于限制值，符合眩光限制的要求。也就是说在1000,LX,的使用照度下，使用此格栅灯能达到眩光,II,级的要求。,END,谢谢!,
