油品化学8.ppt

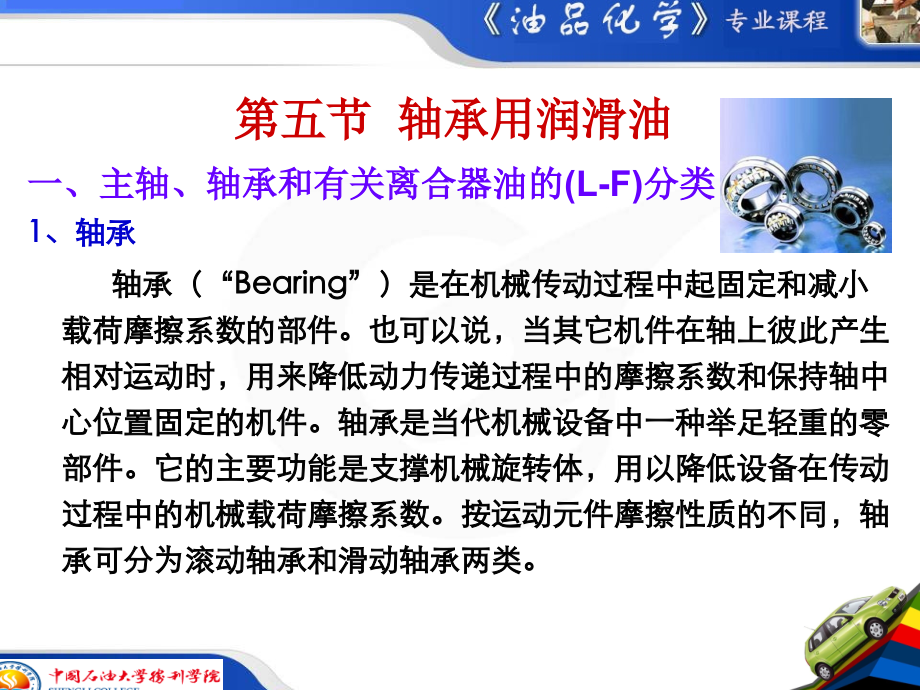

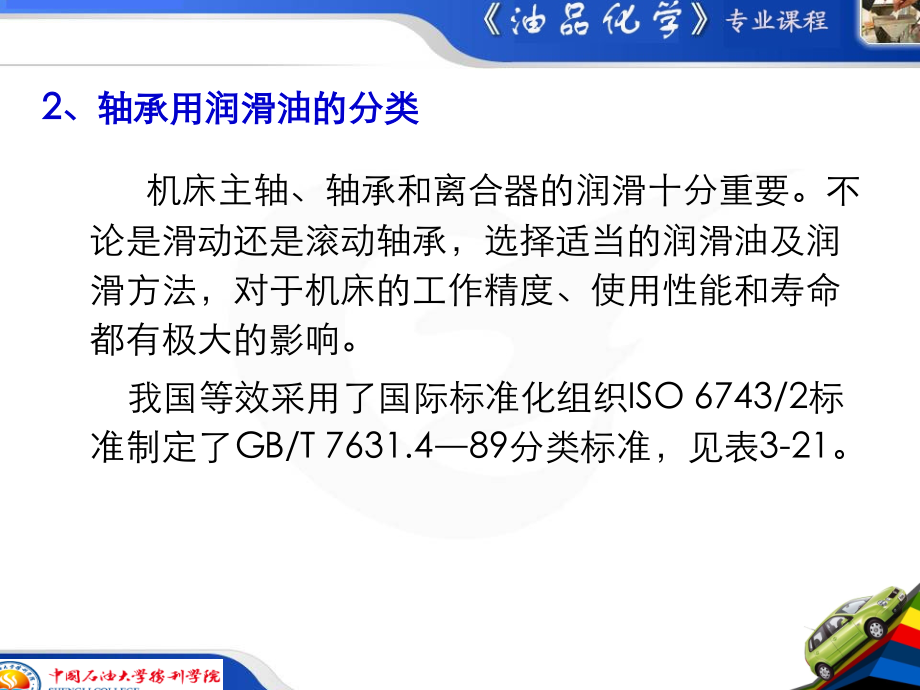

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五节 轴承用润滑油,一、主轴、轴承和有关离合器油的,(L-F),分类,1,、轴承,轴承（,“,Bearing,”,）是在机械传动过程中起固定和减小载荷摩擦系数的部件。也可以说，当其它机件在轴上彼此产生相对运动时，用来降低动力传递过程中的摩擦系数和保持轴中心位置固定的机件。轴承是当代机械设备中一种举足轻重的零部件。它的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两类。,2,、轴承用润滑油的分类,机床主轴、轴承和离合器的润滑十分重要。不论是滑动还是滚动轴承，选择适当的润滑油及润滑方法，对于机床的工作精度、使用性能和寿命都有极大的影响。,我国等效采用了国际标准化组织,ISO 6743/2,标准制定了,GB/T 7631.489,分类标准，见表,3-21,。,表,3-21,主轴、轴承和有关离合器油分类（,GB/T7361.4-89),组别符号,总应用,具体应用,组成和特性,产品符号,典型应用,备注,F,组,主轴、轴承和有关离合器,主轴、轴承和有关离合器,精制矿物油，并加入添加剂以改善其抗腐蚀和抗氧化性能,L-FC,滑动和滚动轴承和有关离合器的压力、油浴和油雾润滑,离合器不应使用含抗磨和极压（,EP,）添加剂的油，以防止腐蚀（或,“,打滑,”,）的危险,主轴、轴承,精制矿物油，并加入添加剂以改善其抗腐蚀和抗氧化和,抗磨性,L-FD,滑动和滚动轴承的压力、油浴和油雾,二、轴承油的性能要求,1.,粘度和粘度指数适宜：,粘度是主轴轴承油的主要质量指标。必须根据主轴轴承的结构、转速及轴承间隙等因素选择合适的粘度。同时还要求油品具有良好的粘温性能，以防止当工作温度、环境温度变化较大时，油品的粘度变化过大。防止由于金属面间的直接接触引起的烧结。,2.,良好的氧化安定性：,机床主轴采用循环润滑方式时，要求油品长期使用不变质。因此要求油品具有良好的氧化安定性。,3.,良好的防锈性：,主轴轴承油在工作时易混入水分，如果油品的防锈性能不好，在润滑系统内易产生锈蚀，所以要求油品具有良好的防锈性能。,4.,良好的润滑性：,润滑油具有良好的润滑性能才能保证主轴与滑动轴承接触面之间保持均匀的油膜，使主轴在起动或停止、受到冲击负荷时油膜也不破裂，并且降低摩擦和减少磨损。降低摩擦，能减少动力损耗及抑制摩擦发热，降低主轴温度，保证加工精度；减少磨损，能够延长轴承使用寿命。,5.,良好的流动性：,凝点低，在低温环境下，特别是在启动时，有良好的流动性。能够带走热量，对摩擦面进行冷却。,6.,抗泡沫性好：,对摩擦面进行清洗。,三、轴承油的规格及用途,1,轴承油,以精制矿物油为基础油，加入抗氧、防锈等添加剂调和而成。要求具有良好的抗氧、防锈和抗磨等性能。,有两个品种，,L-FC,为抗氧防锈型油，,L-FD,为抗氧防锈,抗磨,型油。,其技术要求见表,3-22(P82),。,轴承油技术分类图,主要适用于锭子、轴承、液压系统、齿轮和汽轮机等工业机械设备。,L-FC,还可适用于有关离合器。,离合器,轴承,2,油膜轴承油,以精制矿物油润滑油馏分为基础油，添加抗腐、防锈、抗乳化等多种添加剂调和而成。要求具有优良的抗氧化、抗腐蚀和防锈等性能。,主要适用于轧钢机的动压、静压、动静压油膜轴承，也可用于低速、重负荷大型机械的滑动轴承。,3.HC,风机轴承,油采用烯烃叠合加氢馏分油为基础油，添加多种添加剂调和而成。要求具有优良的低温性能和抗腐防锈性能。,主要适用于美国进口,1407,型多级离心鼓风机和,K-,llA,型旋转喷射泵的轴承润滑。,4.,空间精密轴承润滑油,以酯类油或合成烃油为基础油，加入抗氧防腐等多种添加剂调和而成。要求具有优良的抗氧化、抗磨损和防腐蚀等性能。,主要适用于航天、航空和航海的高精度、长寿命陀螺马达含油轴承及相似条件精密轴承的润滑。,多轴轴承,航天轴承,四、轴承用润滑油,(,脂,),的选择,一般滑动轴承大多采用润滑油润滑,，但在开式轴承及部分密封式轴承上，也有采用润滑脂润滑的。,一般滚动轴承大都用润滑脂润滑，,但当速度高于,4,5m/s,，或温度低到增加阻力太大而不宜用润滑脂时，或者需大量散热或与机组整个液体系统组合在一起时，也须用润滑油润滑。,滚动轴承和滑动轴承的区别,滚动轴承和滑动轴承的区别首先表象在结构上，滚动轴承是靠滚动体的转动来支撑转动轴的，因而接触部位是一个点，滚动体越多，接触点就越多；滑动轴承是靠平滑的面来支撑转动轴的，因而接触部位是一个面。,其次是运动方式不同，滚动轴承的运动方式是滚动；滑动轴承的运动方式是滑动，因而摩擦形势上也就完全不相同。,四、轴承用润滑油,(,脂,),的选择,不论是用油或用脂润滑，都要首先选择适当的粘度或稠度,(,指考虑脂的基础油粘度,),。,粘度过大，则内摩擦阻力增加,，动力损失也增加，因而摩擦热也增大，并加速油的变质。超过一定温度后，还要加速疲劳磨损，因而是有害的。,若粘度过小，则润滑油膜薄而强度不够,，增大摩擦和磨损，甚至会产生非流体润滑或干摩擦，从而损坏机械。,齿轮传动是机械传动中最主要的一种传动方式，用于传递运动和动力。由于它具有能保证恒定的瞬时传动比，传递动力准确可靠，传递功率较高等特点，因而在现代化机械设备中已得到广泛使用。,第六节 齿轮油（,L-C),工业齿轮,齿轮油的作用,1,、,润滑各种各样的齿轮，包括正齿轮、伞型齿轮、螺旋齿轮及螺旋伞型齿轮等。,2,、,齿轮油,是,保证齿轮正常运转，保证传动效率和常常齿轮使用寿命的重要润滑材料。,齿轮油的作用,3,、,齿轮油在齿轮机构中主要起到防止齿面磨损，带走摩擦产生的热量以及隔绝齿面与水，空气的接触，避免锈蚀和腐蚀的发生。,一、齿轮油的分类,齿轮油的分类，包括性能分类和粘度分类两种方式。,(,一,),性能分类,在齿轮油使用性能分类上，目前世界各国多采用,API,（美国石油学会）的性能分类方法，,它是根据齿轮的类型，负载情况对所使用的齿轮进行分类的,，,API,分类见表,3-23,。,表,3-23,美国石油学会齿轮油使用分类,APl,分类,类 型,用 途,GL-1,直馏矿油,某些手动变速器,GL-2,通常含有金属皂,蜗轮蜗杆、工业齿轮油,GL-3,含有温和的极压添加剂,手动变速器，中等负荷螺旋锥齿轮,GL-4,一般加,GL-5,添加剂用量的,50,螺旋锥齿轮后桥，低负荷双曲线齿轮，手动变速器,GL-5,相当于,MIL-L-2105D,双曲线齿轮驱动桥,GL-6,相当于福特汽车公司的,/M2C154A,具有高温偏置的轿车双曲线齿轮驱动桥,由于使用场合不同，,齿轮油分为车辆齿轮油和工业齿轮油。,我国车辆齿轮油、工业齿轮油性能分类标准，分别见表,3-24,、图,3-25,。,运动和动力的传递是在齿轮机构中每对啮合齿面的相互作用、相互运动中完成的。齿轮油润滑剂能够避免在齿轮工作面之间形成直接摩擦，以保持齿轮机构的工效和延长使用寿命。由于齿轮的几何形状不同，齿轮啮合方式不同，齿轮工作面之间润滑油膜的形成有显著的差异。,我国车辆齿轮油按油品性能和使用部位分成三类，,齿轮油则应相应的选用。,表,3-24,车辆齿轮油的分类（,GB7631.7-89,）,代号,组 成、特 性 和 使 用 说 明,使用部位,L-CLC,精制矿物油加抗氧化剂、防锈剂、抗泡剂和少量极压剂等制成。适用于中等速度和负荷比较苛刻的汽车手动传递箱和曲线齿锥齿轮的驱动桥。,汽车的手动变速器，曲线齿锥齿轮的驱动桥,L-CLD,精制矿物油加入抗氧化剂、防锈剂、抗泡剂和极压剂等制成。适用于在低速高扭矩或高速低扭矩下工作的各种齿轮，特别是客车和其他各种车辆用的准双曲面齿轮,汽车的手动变速器、曲线齿锥齿轮和使用条件不太苛刻的准双曲面齿轮的驱动桥,L-CLE,由精制矿物油加抗氧化剂、防锈剂、抗泡剂和极压剂等制成。适用于在高速冲击负荷、高速低扭矩和低速高扭矩下工作的各种齿轮，特别是客车和其他车辆的准双曲面齿轮,工作条件缓和或苛刻的准双曲面齿轮及其他各种齿轮的驱动桥，也可用于手动变速器,图,3-25,：工业齿轮油,分类,L-CKB,抗氧防锈工齿轮油,L-CKC,中负荷工业齿轮油,L-CKD,重负荷工业齿轮油,L-CKE,蜗轮蜗杆油,工业齿轮油,ISO,分类,L-CKS,合成烃齿轮油,L-CKT,合成极压工业齿轮油,矿物基础油,合成基或含合成基油品,开式齿轮油,(,二,),齿轮油粘度分类,车辆齿轮油粘度的分类在国际普遍采用的是,SAEJ30698(,美国机动工程师协会标准,),的粘度分类，我国由此也制定了相应的分级标准，见表,3-26,。,表,3-26,驱动桥和手动变速器润齿轮润滑油粘度分类,(GB/T7631.7,95,),SAE,粘度级别,最高温度黏度达,150000mPas/,运动粘度,(100)/(mm2/s),最低,最高,70W,-55,4.1,75W,-40,4.1,80W,-26,7.0,85W,-12,11.0,90,13.5,24.0,140,24.0,41.0,250,41.0,由表中可看出，粘度等级号不是油品的粘度，只表示粘度等级，牌号越大，粘度越大。,其中,“,W,”,表示冬季用油，有具体的低温粘度要求。在油品中，有低温粘度要求同时又有高温粘度要求的，称为多级油。,此外，,美国齿轮制造者协会,(AGMA),的工业齿轮油粘度分类也具有广泛的代表性，是按,GB 314182,工业用润滑油粘度分类,标准执行，内容列入表,3-27,。表中给出各粘度,(,牌号,),的粘度范围以及与美国齿轮制造商协会,(AGMA),、国际标准化组织,(ISO),粘度等级的对应关系。,表,3-27,AGMA,工业齿轮油粘度分类,GB/T 3141,粘度级,40,运动粘度,/(mm2/s),AGMA,粘度级,ISO,粘度级,68,61.2,74.8,2,VG68,100,90,110,3,VG100,150,135,165,4,VG150,220,198,242,5,VG220,320,288,352,6,VG320,460,414,506,7,VG460,680,612,748,8,VG680,二、齿轮油的性能要求,根据齿轮的工作和润滑特点，对齿轮油性能提出如下要求：,1.,适宜的粘度：,粘度是齿轮油的重要指标之一。粘度大其耐负荷能力大，但给循环润滑带来困难，增加运动阻力，导致发热和动力损失。尤其是加有极压抗磨剂的油，其耐负荷性能主要靠添加剂，更不能追求高粘度。,2.,良好的热氧化安定性：,热氧化安定性也是齿轮油的主要性能。当齿轮油在工作时，被激烈搅动，与空气接触充分，加上水分、杂质及金属的作用，特别在较高的油温下（重负荷车辆后桥齿轮箱，油温可高达,150,160,）更易加快氧化速度，使油的性质变劣，使齿轮腐蚀、磨损。,3.,良好的抗磨损、耐负荷性能：,齿轮传递负荷一般都很高，为了齿面不被擦伤、磨损、胶合，必须要求齿轮油有耐负荷性能。在中等负荷下，必须用含油性剂和中等极压剂的齿轮油；重负荷的齿轮传动，必须使用含强极压剂的重负荷齿轮油。,齿轮油的极压添加剂都是一些活性很强的添加剂，在高温摩擦面上其活性元素与金属表面发生反应，形成化学膜，这种膜的抗磨损、抗胶合能力很强,4.,良好的抗泡沫性能：,齿轮油良好的抗泡沫性能，能够消除由于齿轮油被搅动和油循环流动时产生的泡沫。如果齿轮油的泡沫不能很快消除，将影响齿轮啮合油膜的形成。,5.,良好的防锈、防腐性：,由于齿轮油极压添加剂和氧化的作用造成齿轮的腐蚀，在水和氧的参与下，齿面和油箱会产生锈蚀。,6.,良好的抗乳化性能：,由于齿轮油（工业齿轮油）在齿轮运转中经常不可避免接触水分，使齿轮油产生乳化，造成油膜强度降低或破裂、油品变质和齿面的擦伤、磨损。因此齿轮油应具有良好的抗乳化性。,7.,良好的抗剪切安定性：,齿轮油粘度在使用期间，由于齿轮啮合运动所引起的剪切作用会引起粘度的变化。最容易受剪切影响的成分是聚合物。因此，为提高齿轮油的粘度，不允许添加抗剪切性能差的粘度指数改进剂。,此外，还有其他性能要求，如良好的低温流动性、与密封材料的适应性、储存安定性，开式齿轮油还要求有粘附性等。,三、工业齿轮油的的规格及用途,工业闭式齿轮油在重负荷、冲击负荷下能保持良好的润滑性、极压抗磨性、热氧化安定性、防锈性及抗乳化性能，其技术要求见表,3-30,（,P89),。,油品适用于齿面应力在,500,1100MPa,以及齿面接触应力大于,1100MPa,的齿轮润滑，如冶金、水泥、煤矿、化肥、化纤等工业的大型封闭式齿轮传动装置的润滑。,普通开式齿轮油按,100,的运动粘度分,68,、,100,、,150,、,220,和,320,五个粘度等级，其技术要求见表,3-31,（,P91,）。用于开式齿轮的润滑，也可用于链条及钢丝绳的润滑防护。油品附着性好，在使用温度下不滴漏，在较高压力条件下能保持良好润滑性能。,四、齿轮油使用中的问题,齿轮损坏不但使机械发生故障，设备停运，而且造成大量人力物力的浪费，齿轮损坏的原因虽然很复杂，但其中润滑油能否满足要求是重要因素之一。齿轮油使用中的问题汇入表,3-32,，齿轮损伤类型、原因及相应措施列入表,3-33,。,表,3-32,齿轮油使用中的问题,故 障,大致原因,建议解决措施,腐蚀和锈蚀,缺少防锈剂，有水分，有带腐蚀的极压剂，有外部污染物如水溶性酸、脂肪酸或油氧化生成的酸,用含抗锈剂的油，在循环系统中勤放水、换油，防止污染物进入,起泡,缺乏抗泡剂，油面高度不适应，油中夹杂空气和水分,用含抗泡剂的油，检查油面深度，隔绝水、气的接触,沉淀或油泥,添加剂不溶，有水形成乳化液，长期使用氧化出现不溶性产物,用含油溶性好的添加剂的油，并具有良好乳化性、良好抗氧化性,不正常发热,齿轮箱油太多，粘度太大，在齿轮面上没有足够的油流，超负荷，在循环系统中冷却管有故障，齿轮箱外有尘土防碍散热,降低油粘度，注油至刻线，清洗循环系统，清洗齿轮箱外部和邻近的金属部件,漏油,齿轮箱密封不好或有其他缺陷,重换密封材料，如无法密封可换粘度更大的油或用半流态润滑脂,油不足,漏油或充油时，齿轮箱不平,加到规定的油，机器停止时检查油面,油太多,充油时油箱不平，或在运转时加油太多,当机器水平时或停止时放出多余的油,污染,安装时存留的杂质，磨损的粉沫或由气孔进入的污物,将污染油放出换油，检查钢蜗杆（青铜蜗轮时），检查或更换空气过滤器,粘度增加,油的氧化或过热,使用抗氧化剂比较稳定的油，尽可能采用较低的操作温度,表,3-33,齿轮损伤的类型、原因及措施,损伤类型,齿轮类型,可能的原因,相应的措施,磨粒磨损,所有类型,无论是金属粒子或其它粒子都能引起,换油，换油前要冲冼箱体,烧伤,所有类型,缺油或超负荷,供给足够的油，如可能的话降低负荷,擦伤,斜、双曲线螺旋齿轮,高的表面温度或油膜破裂,降低操作温度使用极压油,疲劳点蚀,所有类型,油粘度低，表面粗糙，局部压力过高,提高油粘度，试用极压油，提高光洁度，经磨合初期点蚀可停止,胶合,斜、螺旋和正齿轮,粘度低，重负荷下滑动，表面粗糙或许是由于安装误差引起不当的齿轮接触，起动温度低,提高粘度或用极压油，起动前将油预热,第七节 压缩机用油（,L-D,）,压缩机用油,压缩机油,冷冻机油,真空泵油,空气压缩机油,气体压缩机油,分类,1,：压缩方式,分类,2,：压力,低压压缩机 排气压力,1000MPa,分类,3,：排量和轴功率,微型压缩机 排气量,3m,3,/min,轴功率,100m,3,/min,轴功率,500kW,分类,4,：介质和用途,动力,空气，驱动气动机械、工具、物料输送。,工艺,工艺气体，用于工艺流程中气体的压缩和输送。,压缩机是一种用来压缩气体，提高气体压力或输送气体的机械。压缩机油是用来润滑、密封、冷却空气压缩机运动部件的油品。,一、压缩机油,（一）压缩机油的分类,国际标准化组织压缩机油的分类见表,3-34,。我国等效采用,ISO 6743/3,制定了,D,组的分类标准,GB/T 7631.9,97,，见表,3-35,。,表,3-34 ISO,压缩机油的分类,类别,负荷,油润滑往复式压缩机,喷油回转式压缩机,ISO-L,符号,操作参数,ISO-L,符号,操作参数,轻,DAA,压缩比,2.5,或压缩机轴功率小于,20,千瓦，排气系统按无油焦沉积设计,DAG,排气温度,2.5,DAH,排气温度,100,110,重,DAC,如用,DAB,后排气系统出现油焦,DAJ,排气温度,110,表,3-35,空气压缩机油分类,(GB/T 7631.997),组别符号,应用范围,特殊应用,更具体应用,品种代号,L-,典型应用,备注,D,空气压缩机,压缩腔有,油润滑的,容积式压,缩机,往复式或滴油回转,(,滑片,),式压缩机,DAA,轻负荷,见本标准附录,A,DAB,中负荷,DAC,重负荷,喷油回转,(,滑片和螺杆,),式压缩机,DAG,轻负荷,DAH,中负荷,DAJ,重负荷,压缩腔无,油润滑的,容积式压,缩机,液环式压缩机、,喷油滑片和螺杆,式压缩机、无油,润滑往复式压缩,机、无油润滑回,转式压缩机,润滑剂用于齿轮轴承和运动部件,速度型压缩机,离心式和轴流式透平压缩机,润滑剂用于齿轮和轴承,（二）压缩机油的性能要求,1.,适宜的粘度和良好的粘温性能：,粘度过小，汽缸与活塞环之间的润滑与密封不好；但粘度过大，高粘度油比低粘度油更易生成积炭。因此，在运转温度和压力下，往复式空气压缩机应该选用能保持润滑和密封所需的最低粘度就可以了。,2.,要有良好的抗氧化安定性：,由于空气压缩机工作中产生的积炭里面有残留的油分，受到强烈氧化时，可能出现火星。如果火星周围油蒸气的浓度在爆炸范围内，便会引起爆炸。尤其是用于多级压缩机的润滑油，,70,的故障是由于积炭，必须具有良好的抗氧化安定性。,3.,闪点要高：,在高温下，闪点低的润滑油所形成的润滑油蒸气就多。当积炭出现火星时，产生爆炸的可能性就大。所以要求压缩机油的闪点应高于压缩空气正常工作温度,30,40,以上。,（三）压缩机油的规格及用途,在,GB 7631.9,97,压缩机油分类中，有,DAA,、,DAB,、,DAC,和,DAH,、,DAG,、,DAJ,六个品种，前三个品种用于活塞式或回转滴油滑片式空气压缩机，后三个品种用于喷油回转式空气压缩机。,DAC,和,DAJ,为合成油，其余品种为矿物油型压缩机油。,1.L,DAA,、,L,DAB,空气压缩机油,L,DAA,、,L,DAB,空气压缩机油是原油经常减压蒸馏所得润滑油馏分和减压渣油经丙烷脱沥青所得脱沥青油，分别经溶剂精制、脱蜡及补充精制制得中性油，添加抗氧、防锈等添加剂调制而成。油品具有积炭倾向小、氧化安定性及热安定性好等特点，其技术要求见表表,3-36,（,P93,）。,2.,轻负荷喷油回转式空气压缩机油,我国轻负荷喷油回转式空气压缩机油（）是以矿物油馏分经各种精制工艺，并加入抗氧、抗腐、抗泡和防锈等添加剂制得。按,40,的运动粘度分为,N15,、,N22,、,N32,、,N46,、,N68,和,N100,六个等级，适合排气温度小于,100,，有效工作压力小于,800kPa,的轻负荷喷油内冷回转式空气压缩机，其技术要求列入表,3-37(P94),。,二、冷冻机油,1,、冷冻机,冷冻机系指用压缩机改变冷媒气体的压力变化来达到低温制冷的机械设备。所采用的压缩机，因其使用条件和压缩工作介质的不同，它有不同于一般的,空气压缩机,。按冷冻机结构和工作原理上的差别，它与空气压缩机类似，也可分为活塞式、螺杆式、离心式等几种不同形式。冷冻机是压缩,制冷设备,中最重要的组成部分之一,。,冷冻机的工作介质,冷冻机的工作介质即为制冷系统中担负着传递热量任务的制冷剂，常用的制冷剂有：氟里昂、氨、溴化锂、氯甲烷等，其中氟里昂按其气化温度及化学分子式的不同有氟,11,（,R-11,）、氟,12,（,R-12,）、氟,13,（,R-13,）、氟,21,（,R-21,）、氟,22,（,R-22,）、氟,113,（,R-113,）、氟,114,（,R-114,）、氟,142,（,R-142,）等多种。,1.,冷冻机油的分类,我国参照,ISO 6743/4B,的分类，把冷冻机油分为四类。见表,3-38(P95),。,2.,冷冻机油的规格及使用,冷冻机油是一种质量要求较高的专用润滑油，,DRA,、,DRB,和,DRC,是深度精制的矿物油或合成油作基础油，,DRD,为非烃合成油作基础油，加入一定量的添加剂如抗氧剂、润滑剂、抗泡剂和降凝剂等调制而成。,前三个品种适用于蒸发操作温度分别高于,-40,（,DRA,）、低于,-40,（,DRB,）和高于,0,（,DRC,）的各种制冷压缩机。,DRD,适用于所有蒸发温度和润滑油与制冷剂不互溶的开启式压缩机。,我国冷冻机油现行标准是,GB/T 1663096,，见表,3-39,（），该标准取代了原冷冻机油行业标准,SH 034992,。,三、真空泵油,1,、真空泵,真空泵是一种旋转式变容真空泵，有较大的抽速，对被抽除气体中含有灰尘和水蒸汽不敏感。广泛用于冶金、化工、食品、电子镀膜等行业。,2,、真空泵油分类,国际标准化组织目前已发表了空气压缩机和真空泵油的分类,ISO 6743/3A87,，我国等效采用制定的,GB/T 7631.997,真空泵油的分类见表,3-40,（,P98,）。,2.,真空用油规格及使用,我国真空泵油分三类：,机械真空泵油、扩散泵油和增压泵油。,矿物油型机械真空泵油选用高粘度指数,-,石蜡基原油润滑油馏分经过深度加工精制、分子蒸馏和分子薄膜脱气等工艺过程而制得的，按标准,(SH 052892),生产，其技术要求见表,3-41,（,P99),。,矿物油型扩散泵油和增压泵油是用天然原油的润滑油馏分经精制、分子蒸馏、分子薄膜脱气等工艺过程而制得的。扩散泵油分别按,SH 052992,标准生产，其技术要求见表,3-42,（,P100),。,增压泵油是用大庆原油减压二线馏分，经脱蜡、精制，再减压切割为窄馏分，并经硅酸铝吸附精制、薄膜脱气而制得。馏分窄，饱和蒸气压低。按石油企业标准,Q/SH 011.01585(94),生产，其技术要求见表,3-43,，主要适合于真空度在,10,-1,至,10,-3,之间，具有大抽气量时油增压泵。,第八节 内燃机油（类组）,内燃机：,内燃机（,Internal combustion engine,）是将液体或,气体燃料,与空气混合后，直接输入汽缸内部的高压燃烧室燃烧爆发产生动力。这也是将热能转化为机械能的一种热机。内燃机具有体积小、质量小、便于移动、热效率高、起动性能好的特点。,常见的有,柴油机,和,汽油机,，通过将内能转化为机械能，是通过,做功,改变内能。,发动机是一种由许多机构和,系统组成,的复杂机器。无论是汽油机，还是柴油机；无论是四行程发动机，还是二行程发动机；无论是单缸发动机，还是多缸发动机。要完成能量转换，实现工作循环，保证长时间连续正常工作，都必须具备以下一些机构和系统。,发动机的机构和系统组成：,（,1,）曲柄连杆机构,（,2,）配气机构,（,3,）燃料供给系统,（,4,）,润滑系统,（,5,）冷却系统,（,6,）点火系统,（,7,）起动系统,一、内燃机油的作用,1.,润滑与减摩作用：,内燃机油主要作用之一就是改善摩擦副的润滑状态，减小发动机重要部件的摩擦。由于润滑油的覆盖，发动机的曲轴与主轴瓦、连杆与连杆轴瓦、活塞环与缸套、凸轮与挺杆等摩擦副之间的相对运动具有较低的阻力，并使其减小了摩擦，磨损减至最低程度，从而保持摩擦副的正常运动。,2.,冷却作用：,由于内燃机的热效率只有,30,40,，燃料混合气在发动机气缸中产生大量热量，不能全部转变为机械能。内燃机油的循环起到了冷却作用，能够带走一部分热量。但大部分还是随热的废气排放掉和冷却系统散掉。,3.,密封作用：,当活塞环与缸套、活塞环与环槽之间的间隙密封不好时，燃气就会通过间隙窜入曲轴箱内，燃烧室就会漏气，使燃烧室压力降低，从而降低了发动机的功率。内燃机油能充满间隙凸凹不平处，在活塞环和气缸壁之间形成良好的密封。,4.,清洁作用：,由于燃料和润滑油的氧化、燃烧产物以及尘土、磨屑和水分凝聚在发动机曲轴箱里，形成油泥沉积在油泵的滤网上，堵塞油路，增大发动机的磨损；活塞环聚积的漆膜沉积物会发生粘环，降低了发动机功率。,内燃机油中加入的清净分散剂能使油泥和其他污染物分散成细小的颗粒，悬浮在油中，从而保持发动机零部件的清洁。,5.,防锈防腐蚀作用：,燃料燃烧生成的水、酸和润滑油自身的氧化产物积炭、胶膜、油泥等，都会使发动机零部件生锈或腐蚀。由于内燃机油中各种添加剂的加入，使油品具有中和和增溶酸的作用，从而使油品具有良好的防锈和抗腐蚀作用。,6.,缓冲作用：,内燃机油能够减少轴承和发动机其他零部件之间的振动，从而吸收发动机的噪声，并延长发动机的寿命。,二、内燃机油分类,内燃机的润滑油按用途分为：,1.,内燃机油粘度分类,我国内燃机油粘度分类采用美国,SAEJ300APR91,粘度分类，见表,3-44,。,SAE,粘度级,在以下温度最高粘度,/(,mPas,),泵送极限最高温度,/,最高稳定倾点,/,粘度,(100)/(mm,2,/s),最小,最大,0W,3250(-30),-35,3.8,5W,3500(-25),-30,-35,3.8,10W,3500(-20),-25,-30,4.1,15W,3500(-15 ),-20,5.6,20W,4500(-10),-15,5.6,25W,6000(-5),-5,9.3,20,5.6,9.3,30,9.3,12.5,40,12.5,16.3,50,16.3,21.9,60,21.9,26.1,同一类型的发动机的润滑油，因发动机的结构、工况、负荷及功率与润滑油比不同，而应使用不同质量级别的内燃机油。因此，内燃机油的质量分级是随发动机的发展而变化或增加新的质量级别。,我国内燃机油质量分类是参照美国,API,分类并结合我国发动机制造业的实际和润滑油生产实际制定的。现已颁布了,GB/T 7631.395,内燃机油分类标准，见表,3-45,。,2.,内燃机油质量分类,表,3-45,内燃机油分类,GB/T 7631.395,应用范围,品种代号,特性和使用场合,汽油机油,SA(,废除,),用于运行条件非常温和的老式发动机，该油品不含添加剂，对使用性能无特殊要求,SB(,废除,),用于缓和条件下工作的货车、客车或其它汽油机，也可用于要求使用,API SB,级油的汽油机。仅具有抗擦伤、抗氧化和抗轴承腐蚀性能,SC,用于货车、客车或其它汽油机以及要求使用,API SC,级油的汽油机。可控制汽油机高低温沉积物及磨损、锈蚀和腐蚀,SD,用于货车、客车和某些轿车的汽油机以及要求使用,API SD,、,SC,级油的汽油机。此种油品控制汽油机高、低温沉积物、磨损、锈蚀和腐蚀的性能优于,SC,，并可代替,SC,SE,用于轿车和某些货车的汽油机以及要求使用,API SE,、,SD,级油的汽油机。此种油品的抗氧化性能及控制汽油机高温沉积物、锈蚀和腐蚀的性能优于,SD,或,SC,，并可代替,SD,或,SC,SF,用于轿车和某些货车的汽油机以及要求使用,API SF,、,SE,及,SC,级油的汽油机。此种油品的抗氧化和抗磨损性能优于,SE,，还具有控制汽油机沉积、锈蚀和腐蚀的性能。并可代替,SE,、,SD,或,SC,SG,用于轿车、货车和轻型卡车的汽油机以及要求使用,API SG,级油的汽油机。,SG,质量还包括,CC(,或,CD),的使用性能。此种油品改进了,SF,级油，控制发动机沉积物、磨损和油的氧化性能，并具有抗锈蚀和腐蚀的性能，并可代替,SF,、,SF/CD,、,SE,或,SE/CC,SH,用于轿车和轻型卡车的汽油机以及要求使用,API SH,级油的汽油机，,SH,质量在汽油机磨损、锈蚀、腐蚀及沉淀物的控制和油的氧化方面优于,SG,，并可代替,SG,表,3-45,内燃机油分类,GB/T 7631.395,应用范围,品种代号,特性和使用场合,柴油机油,CA(,废除,),用于使用优质燃料、在轻到中负荷下运行的柴油机以及要求使用,API CA,级油的发动机。有时也用于运行条件温和的汽油机。具有一定的高温清净性和抗氧抗腐性,CB(,废除,),用于燃料质量较低、在轻到中负荷下运行的柴油机以及要求使用,API CB,级油的发动机。有时也用于运行条件温和的汽油机。具有控制发动机高温沉积物和轴承腐蚀的性能,CC,用于在中及重负荷下运行的非增压、低增压或增压式柴油机，并包括一些重负荷汽油机。对于柴油机具有控制高温沉积物和轴瓦腐蚀的性能，对于汽油机具有控制锈蚀、腐蚀和高温沉积物的性能，并可代替,CA,、,CB,级油,CD,用于需要高效控制磨损及沉积物或使用包括高硫燃料非增压、低增压及增压式柴油机以及国外要求使用,API CD,级油的柴油机。具有控制轴承腐蚀和高温沉积物的性能，并可代替,CC,级油,CD-,用于要求高效控制磨损和沉积物的重负荷二冲程柴油机以及要求使用,API CD-,级油的发动机，同时也满足,CD,级油性能要求,CE,用于在低速高负荷和高速高负荷条件下运行的低增压和增压式重负荷柴油机以及要求使用,API CE,级油的发动机，同时也满足,CD,级油性能要求,CF-4,用于高速四冲程柴油机以及要求使用,API CF-4,级油的柴油机。在油耗和活塞沉积物控制方面性能优于,CE,并可代替,CE,，此种油品特别适用于高速公路行驶的重负荷卡车,三、内燃机油性能要求,1.,适宜的粘度和粘温性能：,由于内燃机各部工作温度范围比较宽，可从室温（冬季可达,-40,以下）到,300,以上的温度，因此要求内燃机油应有适宜的粘度和粘度,-,温度性能。使润滑油在低温下有足够流动性，不致由于粘度太大而得不到充分润滑，燃料消耗过高；而在高温下又不致于粘度太小，油膜容易破坏，密封作用差，机油耗量增大。因此，加入粘度指数改进剂提高内燃机油的粘温性能。,2.,良好的氧化安定性：,内燃机油在高温及金属的催化作用下，氧化速度加速，易于变质生成腐蚀金属的酸性物质和使粘度变大的胶质、油泥等而失去润滑作用，造成粘环、拉缸和机件腐蚀。为提高油品的氧化安定性，通常在油中添加抗氧剂、抗腐剂等。,3.,良好的清净分散性：,燃料在内燃机燃烧室中燃烧而生成的积炭和油泥等，会在活塞、活塞环槽和气缸壁等处沉积，堵塞滤清器和油孔，使发动机磨损增加、活塞环粘着、供油不足。因此，要求在内燃机油中添加清净分散剂，使其具有良好的低温分散性。能将摩擦副上的沉积物清洗下来，能阻止颗粒物的积聚和沉积。,4.,良好的润滑性、抗磨性：,内燃机承受的负荷较大，特别是曲轴主轴承、连杆轴承、活塞销轴承、凸轮挺杆间间隙处等，常常承受冲击载荷而处于边界润滑状态，容易产生擦伤性磨损，因此，要求内燃机具有完善的润滑系统，内燃机油具有良好的润滑性和抗磨性。,5.,良好的抗腐蚀性和酸中和性：,由于燃料和内燃机油的氧化以及尘土、磨屑和水分的凝聚，会生成酸性物质和油泥，对金属有腐蚀性；另外含硫燃料的燃烧产物，如盐酸和氢溴酸等，也会使内燃机零件腐蚀。因此，要求内燃机油具有良好抗腐蚀性和酸中和性。,6.,良好抗泡沫性：,由于与空气接触，空气易被油膜包围形成泡沫；内燃机油由于曲轴的强烈搅动和进行飞溅润滑，很容易生成泡沫；有些润滑油加有清净分散剂，更促使泡沫的形成。泡沫的产生影响润滑油的润滑性能，同时会使油泵抽空，导致故障，因此，内燃机油中都添加抗泡沫剂二甲基硅油以提高其抗泡沫性。,四、内燃机油的规格及用途,1.,我国汽油机油和通用内燃机油的品种规格,GB11121,95,包括,SC,、,SD SE,和,SF,四个品种以及,SD/CC,、,SE/CC,、,SF/CC,三个品种的汽油机、柴油机通用油。其主要理化性能指标见表,3-46,（）。,SC,级汽油机油,采用精制矿物油、合成烃油或混合油为基础油，加入清净分散剂、抗氧抗腐剂及降凝剂，粘度指数改进剂等多种添加剂调和而成，具有较好的清净分散性、抗氧抗腐和抗磨性能。,主要适用于中等负荷条件下工作的汽油发动机的润滑油，可用于货车、客车或其他汽油机，以及要求使用,API SC,级油的汽油机。其中的多级油可用于寒区和严寒区。,SD,级油,采用按中性油标准生产的润滑油基础油，加入清净、分散、抗氧、抗腐、抗磨、降凝、消泡及粘度指数改进剂等多种添加剂配制而成，具有良好的润滑性、抗磨性、清净分散性、氧化安定性、防腐性和防锈性，多级油具有优良的粘温性能，起动性良好。,主要用于货车、客车和某些轿车的汽油机以及要求使用,API SC,、,SD,级油的汽油发动机。多级油可用于寒区和严寒区。,SE,级汽油机油,采用中性油或合成烃油为基础油，加入清净、分散、抗氧、抗腐、抗磨、降凝、消泡及粘度指数改进剂等多种添加剂配制而成，具有优良的润滑性和抗磨性，优良的清净性及氧化安定性，多级油粘温性能优良，低温起动性好，还具有防腐性及防锈性。,用于轿车和某些货车的汽油机以及要求使用,API SE,、,SD,、,SC,级油的汽油发动机的润滑。多级油可用于寒区和严寒区。,SF,级汽油机油,采用深度精制或低凝中性油做基础油，加入清净、分散、抗氧、抗腐、抗磨、降凝、消泡及粘度指数改进剂等多种添加剂配制而成，具有优良的润滑性和抗磨性，能防止发动机过度磨损，具有优良的清净分散性和氧化安定性，以减少沉积物形成，还具有的防腐性和抗锈性以及良好的低温起动性。,主要用于轿车和某些货车的汽油机以及要求使用,API SF,、,SE,、,SD,级油的汽油发动机。多级油可用于寒区和严寒区。,SD/CC,级通用内燃机油,采用中性油做基础油，加入清净分散剂、抗氧抗腐剂、降凝剂、粘度指数改进剂、抗泡剂等调和而成，具有良好的清净分散性、抗氧、抗磨性，还具有防腐性和防锈性。多级油粘温性能好，冬季易起动。,主要用于货车、客车和某些轿车的汽油机和在中及重负荷下运转的非增压、低增压或增压式柴油机，以及要求使用,API SD,汽油机油的汽油发动机和要求使用,API CC,级柴油机油的柴油发动机。油品可以冬夏通用，南北通用，汽油机和柴油机通用。,SE/CC,级通用内燃机油,采用深度精制或低凝中性油做基础油，添加降凝剂、粘度指数改进剂和复合添加剂调配而成，具有优良的清净分散性、抗氧抗腐性和抗磨性。多级油具有优良的粘温性能，冬季易起动。,主要用于轿车和某些货车的汽油机和中、重负荷下运转的非增压、低增压或增压式柴油机以及要求使用,API SE,级油的汽油机和要求使用,API CC,级油的柴油机。多级油具有优良的粘温性能，冬季易起动，可南北通用，冬夏通用。,SF/CD,级通用内燃机油,采用精制的中性油做基础油，添加降凝剂、粘度指数改进剂和复合添加剂等调和而成，具有优良的抗氧抗腐性、清净分散性和抗磨性。多级油还具有优良的粘温性能，低温下易起动，高温下能较好地保持油膜。,主要用于轿车和某些货车的汽油机和需要高效控制磨损及沉积物或使用包括高硫燃料的非增压、低增压及增压式柴油机以及要求使用,API SF,级油的汽油机和要求使用,API CD,级油的柴油机，并可代替,SD,、,SE,、,SF,和,CC,、,CD,级油。多级油粘温性能优良，可冬夏通用，南北通用。,SG,级汽油机油,以高粘度指数中性油为基础油，加入多种添加剂调和而成，具有优良的氧化安定性、清净分散性和防腐抗磨性。主要用于,各种国产和进口发动机,的润滑，尤其能满足各种高级轿车的使用要求。,SH,、,SJ,级汽油机油,以高粘度指数的中性油、合成烃油为基础油，加入优质添加剂调和而成，具有优良的氧化安定性、清净分散性、抗磨防腐性能和优良的粘温性能。,主要用于,SH,汽油机油适用于四冲程发动机的润滑，尤其能满足各种高级轿车的使用要求；,SJ,汽油机油除能满足四冲程发动机的润滑外，还特别能满足各种燃料直喷的高级轿车的使用要求。,2.,柴油机油的规格及用途,我国柴油机油按质量等级分为,L-ECA,、,L-ECB,、,L-ECC,、,L-ECD,、,L-ECE,、,L-ECF-4,
