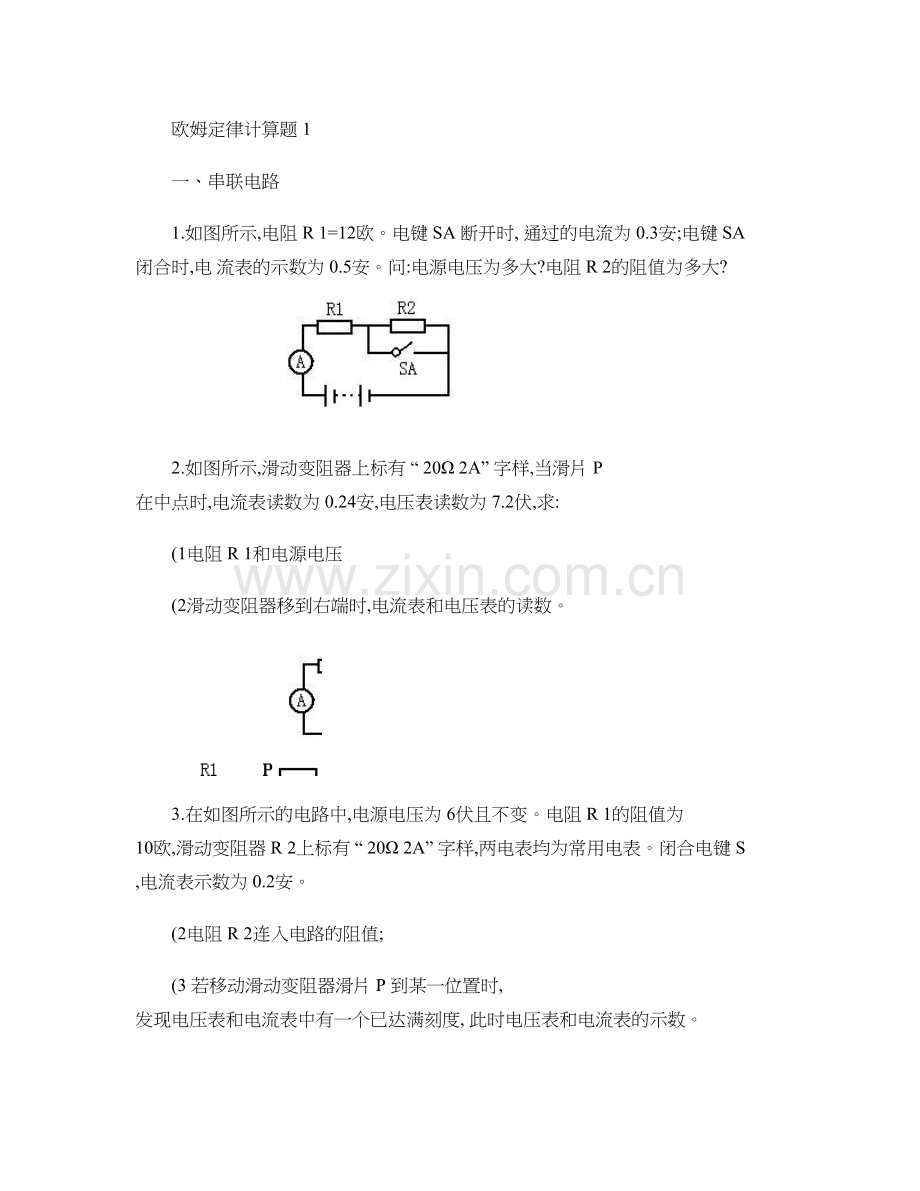

欧姆定律计算题 1
一、串联电路
1.如图所示,电阻 R 1=12欧。电键 SA 断开时, 通过的电流为 0.3安;电键 SA 闭合时,电 流表的示数为 0.5安。问:电源电压为多大?电阻 R 2的阻值为多大?

2.如图所示,滑动变阻器上标有 “ 20Ω 2A” 字样,当滑片 P 在中点时,电流表读数为 0.24安,电压表读数为 7.2伏,求:
(1电阻 R 1和电源电压
(2滑动变阻器移到右端时,电流表和电压表的读数。

3.在如图所示的电路中,电源电压为 6伏且不变。电阻 R 1的阻值为 10欧,滑动变阻器 R 2上标有 “ 20Ω 2A” 字样,两电表均为常用电表。闭合电键 S ,电流表示数为 0.2安。
(2电阻 R 2连入电路的阻值;
(3 若移动滑动变阻器滑片 P 到某一位置时, 发现电压表和电流表中有一个已达满刻度, 此时电压表和电流表的示数。
二、并联电路
1、两个灯泡并联在电路中,电源电压为 12伏特,总电阻为 7.5欧姆,灯泡 L 1的电阻为 10欧姆,求:
1 泡 L 2的电阻
2 灯泡 L 1和 L 2中通过的电流
3 干路电流
2、 如图 2所示电路 , 当 K 断开时电压表的示数为 6伏 , 电流表的示数为 1A ; K 闭合时, 电流 表的读数为 1.5安 , 求:
⑴灯泡 L 1的电阻

⑵灯泡 L 2的电阻
3.阻值为 10欧的用电器, 正常工作时的电流为 0.3安, 现要
1
把它接入到电流为 0.8安的电路中,应怎样连接一个多大的电阻?
三、取值范围
1、如图 5所示的电路中,电流表使用 0.6A 量程,电压表使用 15V 量程,电源电压为 36V , R 1为定值电阻, R 2为滑动变阻器,当 R 2接入电路的电阻是 时,电流表的示数是 0.5A , 现通过调节 R 2来改变通过 R 1的 电流,但必须保证电流表不超过其量程,问:
(1 R 1的阻值是多大?
(2 R 2接入电路的阻值最小不能小于多少?
(3 R 2取最小值时,电压表的读数是多大?
2、如右图所示的电路中, R 1=5Ω,滑动变阻器的规格为 “ 1A 、 20Ω” ,电源电压为 4.5V 并保 持不变。电流表量程为 0~0.6A,电压表的量程为 0~3V。
求:①为保护电表,则滑动变阻器的变化范围为多少?
②当滑动变阻器 R 2为 8Ω时,电流表、电压表的示数分别为多少?

四、电路变化题
1、如图 2所示的电路中,电源电压是 12V 且保持不变, R 1=R 3=4Ω, R2=6Ω. 试求:
(1当开关 S 1、 S 2断开时,电流表和电压表示数各是多少?
(2当开关 S 1、 S 2均闭合时,电流表和电压表示数各是多少?

2、如图所示,电源电压保持不变。当开关 S 1 闭合、 S 2断开时,电流表的示数为 0.2A ;当
开关 S 1、 S 2都闭合时,电流表的示数为 O.8A 。则电阻 R 1与 R 2的比值为?

3.如图甲所示电路,滑动变阻器的最大阻值为 R 1=40Ω,电源电压及灯 L 的电阻保持不变。 当 S 1、 S 2均闭合且滑片滑到 b 端时,电流表 A 1、 A 2的示数分别为如图 23乙、丙所示;当 S 1、 S 2均断开且滑片 P 置于变阻器的中点时,电流表 A 1的示数为 0.4A ,
图
2

求:(1电源的电压; (2R2的电阻; (3灯 L 的电阻;
五、方程解题
1.如图所示,设电源电压保持不变, R 0=10Ω。 当闭合开关 S , 滑动变阻器的滑片 P 在中点 C 时,电流表的示数为 0.3A ,移动滑片 P 至 b 端时,电流表的示数为 0.2A .则电源电压 U 与 滑动变阻器的最大阻值 R 分别为 都少?
2、如图所示 , R1=30欧姆 , 滑动变阻器的滑片 P 在中点时 , 伏特表的示数为 3伏 , 滑片 P 在 b 端时 , 伏特表的示数为 4.5伏 ,• 求电源电压和滑动变阻器的阻值 ?
3、如图 6所示电路中,已知 R
R
R
1
2
3
20
2
3
==
Ω,当开关 S 接触点 1时,电压表示数为
5V ,当开关 S 接触点 2时,电压表示数为 6V ,求电源电压 U 和 R R
23
、 的阻值各多大。
1.5V ,电流表 滑动变阻器
后, A 表示数为 0.5A , V 表示
⑴、 R 1和变阻器接入电路中部分的电阻是多少。
⑵、如果 A 表的量程是 0~0.6A, V 表的量程是 0~15V,为了使电表
不致被损坏,滑动变阻器接入电路的阻值不得小于多少?

3、如图, 电流表量程 0~0.6A , 电压表量程 0~15V , 电阻 R 0=30Ω, 电路两端电压恒为 24V , 当滑动变阻器连入电路的电阻太小时, 电路中的电流会超过电流表量程, 当滑动变阻器连入 电路的电阻太大时,变阻器两端电压会超过电压表量程,求:在不超过电表量程的情况下, 滑动变阻器连入电路的电阻范围。
4、在如图所示的电路中, R 2为 0~50Ω的变阻器,合上开关后, V 的示数为 6V , A 表的示数 为 2A , A 1的示数为 0.5A ,求:①电阻 R 1的阻值;②变阻器 R 2连入电路部分的阻值;③如果 A 表的量程为 0~3A , A 1表的量程为 0~0.6A ,为了不使电表损坏,变阻器连入电路的阻值 应在什么范围内?

5、标有 “ 4V 1 W ” 的小灯泡和 “ 20Ω1A ” 的滑动变阻器连接在图 8所示的电路中,电源电压为
6V ,电流表量程为 “ O ~O.6A ” ,电压表量程为 “ 0~3V ” . 为确保电路安全,闭合开关时,滑动 变阻器接入电路的阻值变化范围应控制在什么样的范围内 (不考虑温度对电阻的影响 ?

6、在图示的电路中,电源电压为 30V ,电阻 R =30Ω,滑动变阻器的最大阻值为 50Ω。(1 滑动变阻器的滑片 P 由 a 端滑到 b 端的过程,电压表的最大读数是多少?
(2若改用电压表的量程为 0-15V ,要使它接在电路中不烧坏,滑动变阻器的滑片 P 只能 在阻值多大的范围内滑动?
(3 若把一只量程为 0-0.6A 的电流表接在图甲中的 C 、 D 两点上, 如图乙所示,为了不损 坏电流表和电压表,滑动变阻器的滑片 P 只有在阻值多大范围内滑动?

(2如图所示电路中, R 0为定值电阻, 阻值为 10Ω, R 1为滑动变阻 器, 它的最大阻值是 10Ω, 电流表量程为 0— 0.6A ,电压表的量程为 0— 3V ,电源电压 12V 保持不变。为使电路能正常 工作,定值电阻 R x 的阻值至少应为?

8、如图所示,已知电源电压为 6V , R 1阻值为 8Ω,变阻器 R 3上标有 “ 1A 20Ω” 字样,电流表 A 选取的量程为 0~0.6A ,电压表 V 选取的量程是 0~3V.
(1当 S 1和 S 2均闭合时,电流表的示数为 0.5A ,通过 R 1的电流是 0.4A ,则 R 2的电阻值
是多大?
12R 3允许的取值范围.

9、把标有 “ 6V 3W ” 的小灯泡 L 与最大阻值为 100 的滑动变阻器 R W 连接在总电压恒为 18V 的电路 中,如图 4所示。电流表和电压表选择的量程分别为 “ 0~0.6A ” 和 “ 0~15V ” 。要求闭合开关 S 后, 两电表的示数均不超过所选量程的最大测量值, 且灯泡 L 两端电压不超过额定值 (设灯 丝电阻不变。求:
(1电路允许通过的最大电流?
(2电路消耗总电功率的最大值?
(3小灯泡 L 消耗电功率的最小值?
