千分尺的规格及使用.ppt

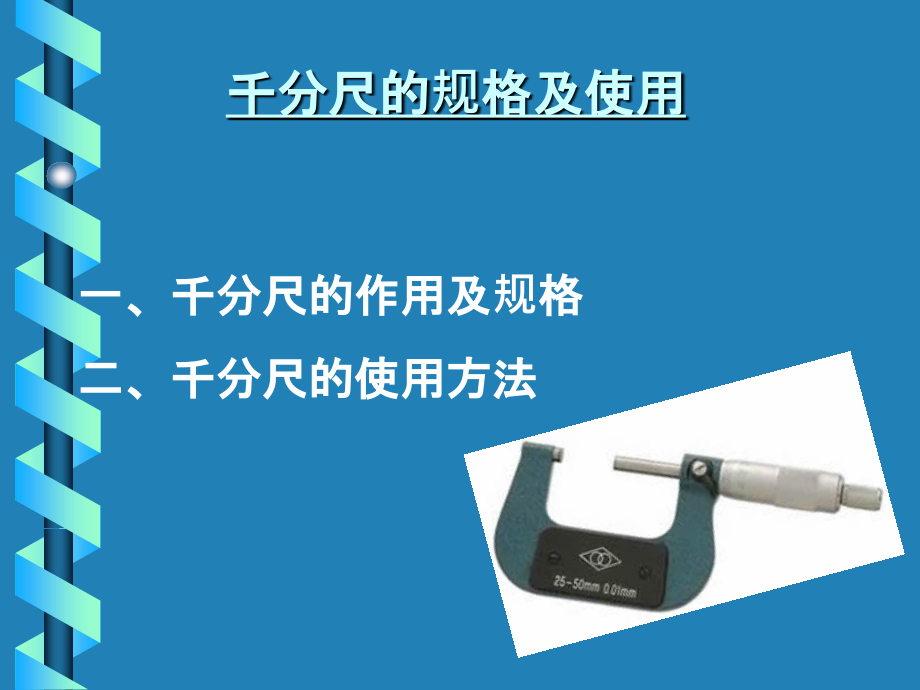

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,千分尺的规格及使用,一、千分尺的作用及规格,二、千分尺的使用方法,千分尺的规格及使用,复习回顾,10,分度、,20,分度,和,50,分度,千分尺的规格及使用,一、千分尺的作用及规格,螺旋测微器,又称外径千分尺、分厘卡，是一种,精度较高,的量具，精度可到,0.01mm,，主要是用来测量精度要求较高的工件,。,千分尺的规格及使用,常用规格,0,25mm 25,50mm 50,75mm,75,100mm 100,125mm,千分尺的规格及使用,测杆,固定套筒,活动套筒（微分筒）,棘轮,套筒刻度,锁紧装置,尺架,固定测试面,活动套筒刻度,基准线,千分尺的规格及使用,二、千分尺的,使用方法,将千分尺的测量面擦干净，,校正落零,；,将预测件表面清洗干净，一只手握住预测件，一只手转动活动套筒（,粗调,），将预测件置于两测杆之间；,千分尺的规格及使用,调整微分筒，使两测杆的测量面接近预测表面；,转动棘轮（,微调,），当棘轮发出,“,咔咔,”,的响声时，读测量数据。,千分尺的规格及使用,正确读数方法,可动刻度,固定刻度,半刻度,每,1,小格为,1mm,每,1,小格为,0.01mm,千分尺的规格及使用,可动刻度有,50,个等分刻度，可动刻度旋转一周，测微螺杆轴向位移,0.5mm,（,1,个螺距），因此，旋转每个小分度，相当于测微螺杆轴向位移,0.5/50=,0.01mm,刻度原理,千分尺的规格及使用,1,、先读,固定刻度,；,2,、再读,半刻度,，若半刻度线已露出，记作,0.5mm,；若半刻度线未露出，记作,0.0mm,；,3,、最后读,可动刻度,（,估读,小数点后三位,）。,格数,0.01mm,测量值,=,固定刻度,+,半刻度,+,可动刻度,千分尺的规格及使用,8.270mm,8.770mm,千分尺的规格及使用,注意事项,测量时，在测微螺杆快靠近被测物体时应停止使用粗调旋钮，而改用,微调,旋钮,;,读数时，要注意固定刻度尺上表示半刻线是否已经露出，千分位要一位,估读,数字。,千分尺的规格及使用,读,数,0.372mm,0.720mm,千分尺的规格及使用,5.032mm,1.780mm,千分尺的规格及使用,用同样的方法测取,3,个不同方位的数值，,取平均值作为测量结果,；,用完后，应将测量面擦干净，加润滑油，对准“,0”,位放在工具盒内存放。,外径千分尺的读数,:,读数：,1,、固定套筒读数：读露出刻线的整毫米和半毫米数。,2,、,微分筒读数：读出与基准线对准的微分筒上格数（估读一位）,分度值,3,、测量结果,=,固定套筒读数,+,微分筒格读数,例,1,固定套筒读数：,30.5,微分筒读数：,29.8,0.01=0.298,测量结果,=,固定套筒读数,+,微分筒读数,=30.5+0.298=30.798,外径千分尺的读数,:,例,2,固定套筒读数：,31,微分筒读数：,25.0,0.01=0.250,测量结果,=,固定套筒读数,+,微分筒读数,=31+0.250=31.250,微分筒刻度与基准线对齐,。,读数练习,1,固定套筒读数：,微分筒读数,:,测量结果,=,固定套筒读数,+,微分筒读数,=,32,13.5,0.01=0.135,32+0.135=32.135,。,读数练习,2,固定套筒读数：,微分筒读数,:,测量结果,=,固定套筒读数,+,微分筒读数,=,30,14.0,0.01=0.140,30+0.140=30.140,。,读数练习,3,固定套筒读数：,微分筒读数,:,测量结果,=,固定套筒读数,+,微分筒读数,=,31,4.6,0.01=0.046,31+0.046=31.046,
