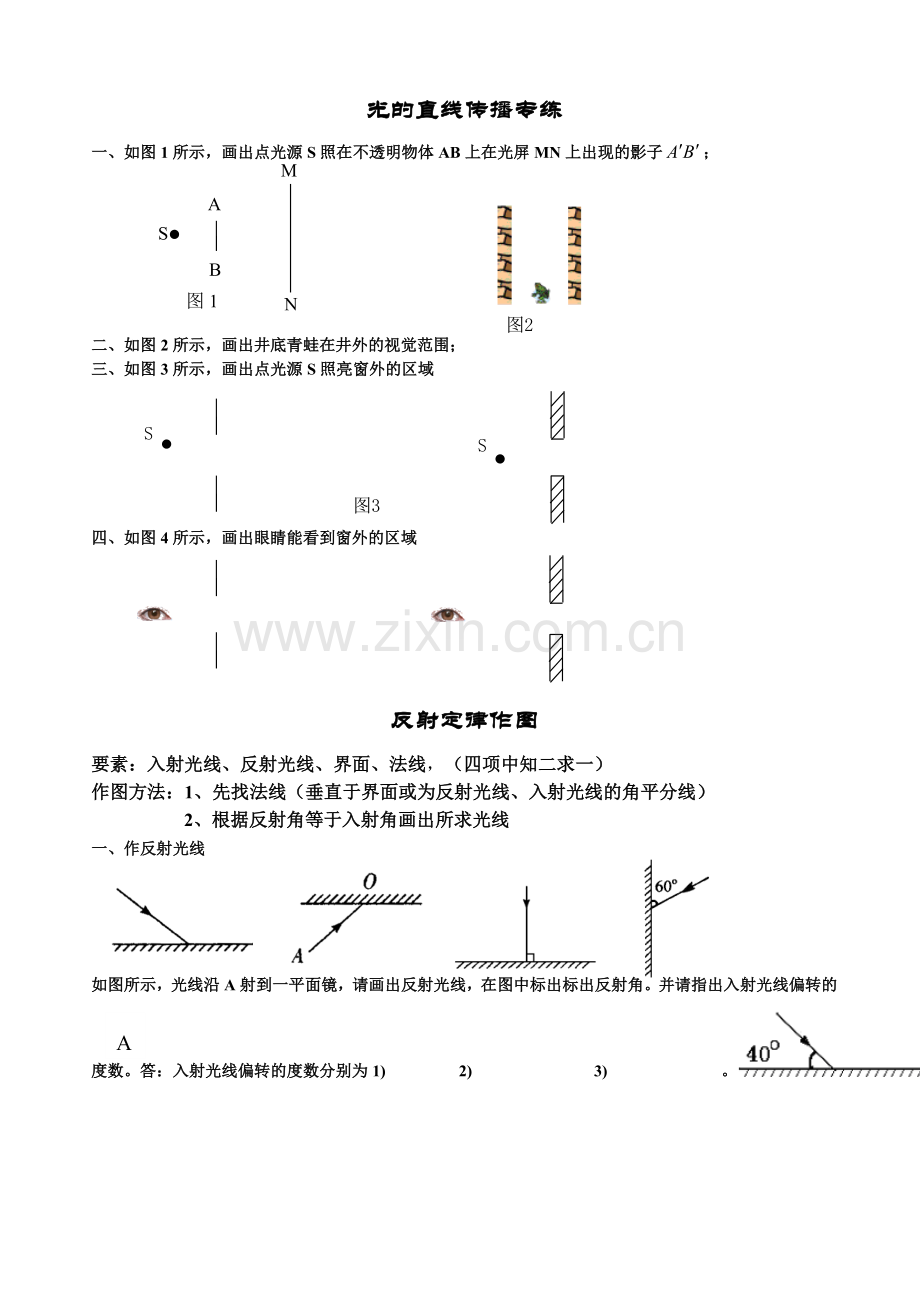

光的直线传播专练
A
B
M
N
S
一、如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子；

图1

图2

二、如图2所示，画出井底青蛙在井外的视觉范围；
三、如图3所示，画出点光源S照亮窗外的区域

S

S

图3

四、如图4所示，画出眼睛能看到窗外的区域

反射定律作图
要素：入射光线、反射光线、界面、法线，（四项中知二求一）
作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线）
2、根据反射角等于入射角画出所求光线
一、作反射光线

如图所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。并请指出入射光线偏转的度数。答：入射光线偏转的度数分别为1) 2) 3) 。A

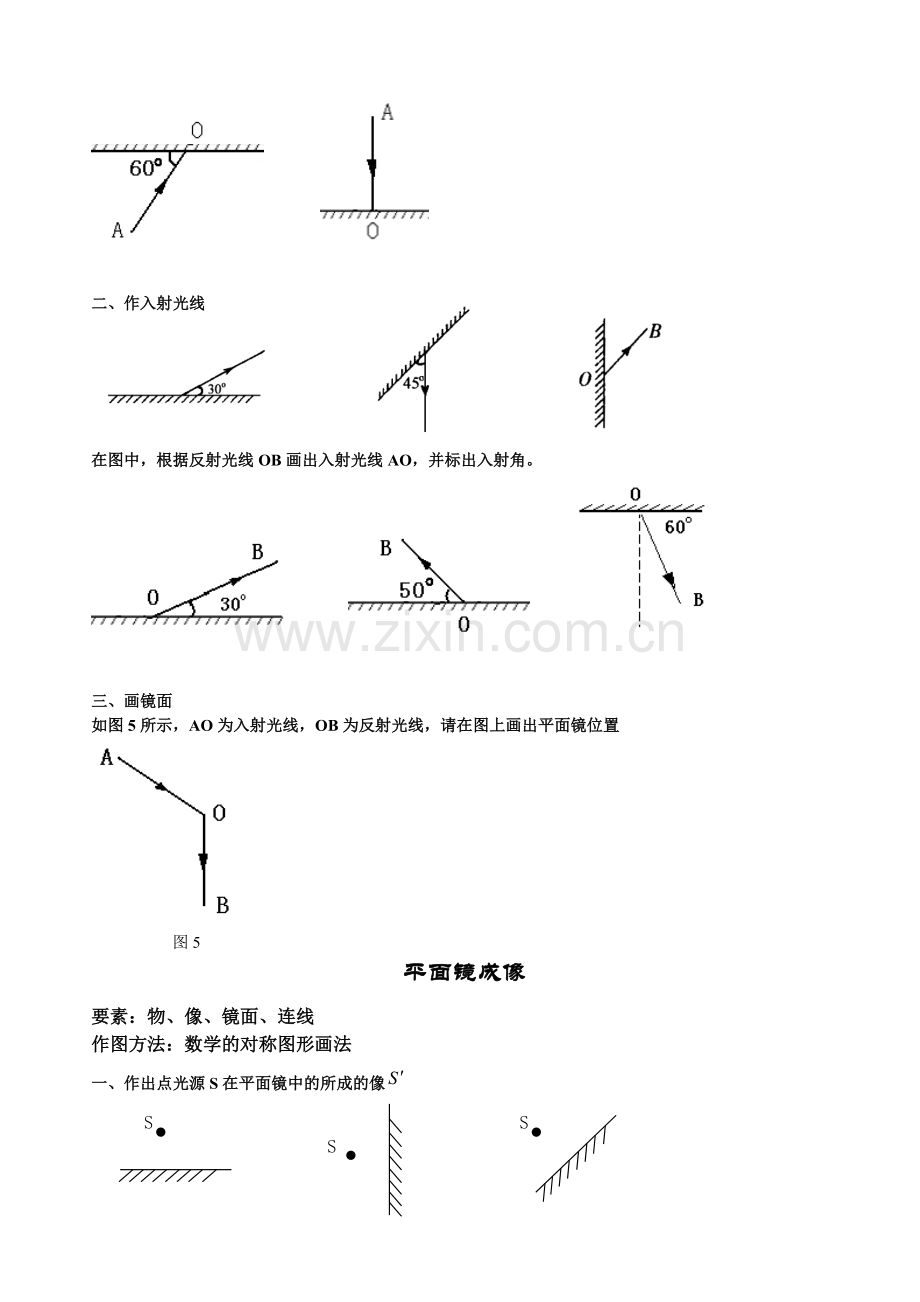

二、作入射光线

在图中，根据反射光线OB画出入射光线AO，并标出入射角。

三、画镜面
如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置

图5
平面镜成像
要素：物、像、镜面、连线
作图方法：数学的对称图形画法
一、作出点光源S在平面镜中的所成的像
S
S

S

二、作出光源AB在平面镜中所成的像

A
A
B

B
A

B

三、作出平面镜的位置
如图6所示，S为发光点，S’为它在 根据物体AB及其像作出平面镜位置
平面镜中的虚像。请在图上画出平面
镜位置。

图6

光的折射作图
要素：入射光线、折射光线、法线、界面
作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线）
2、根据折射角和入射角的关系画出所求光线

1、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。
2、如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。

图12 图13
3、如图14所示是光从水中的A点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的传播方向大致合理.

· 图14
4、如图3所示，完成光通过玻璃的大致光路；

透镜作图
一、 画适当的透镜：凸透镜对光线有会聚作用，凹透镜对光线有发散作用
据图16中各图光线通过透镜前后的方向，画出适当的透镜。

F
F

F
F

图16
二、三条特殊光线
凸透镜：（1）平行于主光轴的光线经折射后过焦点
（2）过焦点的光线经折射后与主光轴平行
（3）过光心的光线传播方向不变
凹透镜：（1）平行于主光轴的光线经折射后发散，但其反向延长线过虚焦点
（2）沿着虚焦点入射的光线经折射后平行于主光轴
（3）过光心的光线传播方向不变

根据凸透镜和凹透镜的性质,完成以下光路图
F
F

F
F

F
F
F
F

图15
