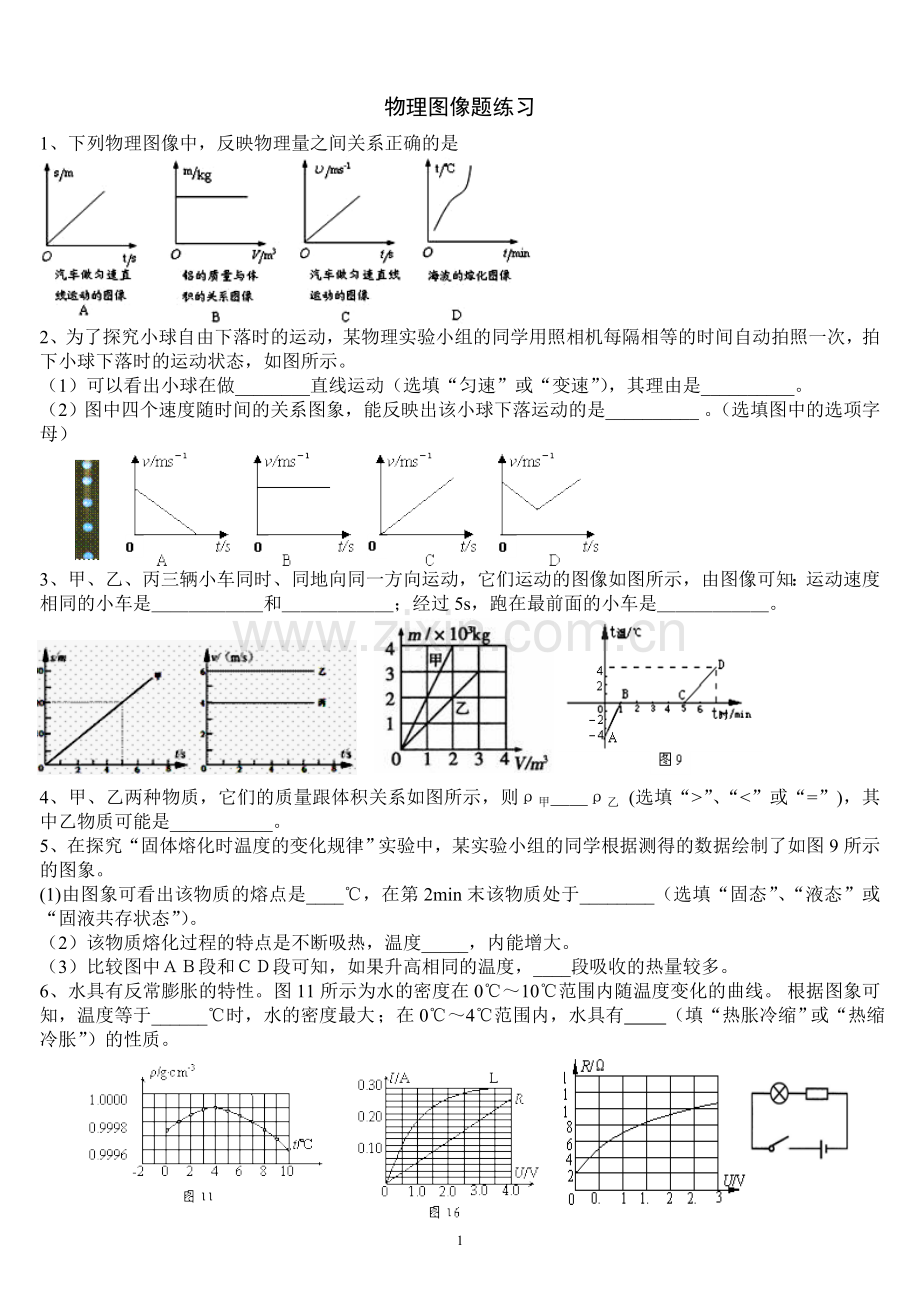

物理图像题练习
1、下列物理图像中，反映物理量之间关系正确的是
2、为了探究小球自由下落时的运动，某物理实验小组的同学用照相机每隔相等的时间自动拍照一次，拍下小球下落时的运动状态，如图所示。
（1）可以看出小球在做________直线运动（选填“匀速”或“变速”），其理由是__________。
（2）图中四个速度随时间的关系图象，能反映出该小球下落运动的是__________ 。（选填图中的选项字母）
3、 甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图所示，由图像可知：运动速度相同的小车是＿＿＿＿＿＿和＿＿＿＿＿＿；经过5s，跑在最前面的小车是＿＿＿＿＿＿。
4、甲、乙两种物质，它们的质量跟体积关系如图所示，则ρ甲＿＿ρ乙 (选填“>”、“<”或“=”)，其中乙物质可能是___________。
5、在探究“固体熔化时温度的变化规律”实验中，某实验小组的同学根据测得的数据绘制了如图9所示的图象。
(1)由图象可看出该物质的熔点是____℃，在第2min末该物质处于________（选填“固态”、“液态”或“固液共存状态”）。
（2）该物质熔化过程的特点是不断吸热，温度_____，内能增大。
（3）比较图中ＡＢ段和ＣＤ段可知，如果升高相同的温度，____段吸收的热量较多。
6、水具有反常膨胀的特性。图11所示为水的密度在0℃～10℃范围内随温度变化的曲线。根据图象可知，温度等于______℃时，水的密度最大；在0℃～4℃范围内，水具有 （填“热胀冷缩”或“热缩冷胀”）的性质。
第8题图
7、实验测得小灯泡L、定值电阻R的电流与两端电压的关系如图16所示。若将它们并联后接入1.5V的电源，则通过电源的电流是 A；若将它们串联后接入4.0V的电源，则小灯泡消耗的电功率是 W。
8、如图所示是标有“2.5V”字样的小灯泡L的电阻随它两端电压变化的图象。将小灯泡L和电阻R接入图所示的电路中，电源电压为6V。当开关S断开时，小灯泡的阻值为 Ω；当开关S闭合时，小灯泡恰能正常发光，则电阻R消耗的功率为 W。
9、甲、乙两人同时从同一起跑线出发，同向做匀速直线运动，某时刻他们的位置如图3所示，图4中能正确反映两人运动距离与时间关系的是
10、甲、乙两同学在同一地点沿平直路面同向步行，他们运动的路程随时间变化的规律如图所示，下面说法中错误的是（ ）
A．前4min乙同学速度比甲同学速度大
B．甲同学做匀速直线运动的速度是0．5m／s
C．乙同学第4min后仍做匀速直线运动
D．甲、乙同学相遇时距起点240m
11、砌墙时，随着墙体高度的增加，地基受到的压力会逐渐增大。下图像中，能正确描述砌墙时地基受到的压强与压力大小关系的是：（ ）
12、某学生做以下实验：先在一只玻璃水槽中注入一定量的水，后将盛有小石子的塑料小船放入水里（如图），测得船底到液面的距离为h；再每隔一定时间向水里加食盐并搅动，直至水中食盐剩余。在他所绘制的吃水线至船底距离h随加盐量而变化的图象中正确的是（ ）
13、去年五一，吴力在父母的协助下，从早上8:00开始每隔半小时分别对株洲市文化园的气温和园内人工湖的水温进行了测量，图3是他根据记录的数据绘成温度t1随时间t2变化的图线。据图可以判断
A. 实线是水温图线，虚线是气温图线，因为水的比热容较大
B. 实线是水温图线，虚线是气温图线，因为水的比热容较小
C. 实线是气温图线，虚线是水温图线，因为水的比热容较大
D. 实线是气温图线，虚线是水温图线，因为水的比热容较小
14、两定值电阻甲、乙中的电流与电压关系如图所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是（ ）
A．甲的电阻值大于乙的电阻值
B．甲的电压大于乙的电压
C．甲消耗的电功率大于乙消耗的电功率
D．甲的电流等于乙的电流
15、下列图像能正确反映研究水沸腾过程温度随时间变化关系的是
16、如图甲所示，小明用弹簧测力计拉木块，使它沿水平木板匀速滑动，图乙是他两次拉动同一木块得到的距离随时间变化的图像。下列说法正确的是
A．木块两次受到的拉力和摩擦力均相等 B．木块第1次受到的拉力较大
C．木块两次的动能一样多 D．两次拉力对木块做的功一样多
17、将一半径为R的实心金属球，用细线拉着，匀速缓慢地放入水深为2R的盛水容器中，直至容器底部，水未溢出。下图能反映金属球从水面刚接触处开始至容器底部过程中，所受浮力的大小F与金属球浸入水中深度h的关系的是( )
18、如图是甲、乙两种液体内部的压强与深度关系的图象。设液体甲的密度为、液体乙的密度为，则、的关系是
A.= B.＞ C.＜ D.无法确定
19、两定值电阻甲、乙中的电流与电压关系如下左图所示，现将甲和乙并联后接在电压为3V的电源两端，下列分折正确的是( )
A．乙消耗的电功率为0．9 W B．甲消耗的电功率为0．45W
C．甲中的电流小于乙中的电流 D．甲的电阻值大于乙的电阻值
20题图 21题图
20、标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如上图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为
A．24Ω 0.67W B．20Ω 0.8W
C．24Ω 0.96W D．20Ω 0.67W
21、如上图所示是电阻甲和乙的U-I图像，下列说法中正确的是
A．电阻甲和乙都是阻值不变的电阻 B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
22、质量相同的甲、乙两小车同时同地做匀速直线运动，
它们运动的s-t图像如图所示。由图像可知，甲小车 （ ）
A 具有的惯性大
B 所受的合力大
C 具有的动能大
D 具有的势能大
23、描述水的有关物理量之间关系的图像如下，其中正确的是（ ）
24、关于图2中所示四幅图的分析，正确的是
A. 图3（a）表示ρ甲＞ρ乙 B. 图3（b）表示晶体熔化的图像
C. 图3（c）表示物体做匀速直线运动 D. 图3）d）表示液体内部压强与深度的关系
25、小明同学利用相同质量的海波和松香进行了固体熔化过程的实验探究，在加热条件相同的情况下小明测出了多组数据，并绘制出了海波和松香的温度—时间变化图象，如下图所示。
（1）由图象可知，在海波和松香这两种物质中，属于晶体的是_____ ；它的熔点约是 ____℃
（2）在第6分钟时海波处于__________状态。（选填“固体”、“液体”或“固液共存”）
26、如图甲电路所示，电源电压为9V且保持不变，小灯炮标有 “6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：（1）小灯炮正常发光时电阻为多少欧?（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦?（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？
27、在打捞海底沉船时，常用水下机器人潜入水下打捞船上物品，已知ρ海水＝1.03×103kg／m3．(1)机器人在水下70m处受到海水产生的压强是多大?(2)某时刻机器人在水下用竖直向上的力举着体积为0.02m3、密度为2.7×103kg／m3的物体静止不动，求该力的大小．(3)若机器人在水下运动时，所受海水阻力与速度的关系如图所示，求机器人在水下以0.5m／s的水平速度匀速运动时，机器人水平推进力的功率．
28、在一个重为4N，底面积为200cm2的圆柱形薄壁玻璃容器底部，放一个边长为1 0cm。的正方体物块，然后逐渐向容器中倒水(水始终未溢出)。通过测量容器中水的深度h，分别计算出该物块所受到的浮力F浮，并绘制了如图11所示的图像。请解答下列问题。
(1)分析图像可知，水的深度由0逐渐增加到8cm前的过程中，物块受到的浮力怎样变化?这一过程中物块对容器底部的压强又怎样变化?
(2)当容器中水深超过8cm。以后，物块处于什么状态?为什么?
(3)将物块取出后，若容器中水的重力为20N，此时容器对水平桌面的压强是多少?
(4)物块的密度是多少?
光学做图
1．小明要用平面镜将一束太阳光反射到竖井中（如图所示），
请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数.
2.如图，两条反射光线是同一点光源发出的光经反射后形成的，试确定发光点的位置。
3.自行车的“尾灯”是由许多很小的角反射器组成的.
角反射器其实就是两个相互垂直的平面镜，如图所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.
4.试作出挡板右侧看到S像的范围。
5.完成下列折射光路。
6.如图，S点是水下一条鱼，S’是人眼所看到的鱼的像。（1）确定哪一点是S并标出来。（2）将光路补充完整。
7.作出下列透镜的光路图。
8.如图，光点Ｓ发出的光经过平面镜反射后过Ａ点，请完成光路图
电学做图
一、根据实物图画电路图
二、根据电路图连接实物图
2、现有两节电池，一个开关，导线若干，两个小灯泡，两个电流表，如图所示。要求：两只小灯泡并联，A1测通过L1的电流，A2测干路的电流。请设计电路，并把实物按要求连成电路。(干路和支路中的电流均小于0.6 A)
3、在图10a所示中，有两节干电池，开关一个、灯泡两只、电流表两个，请你用笔画线来表示导线的连接，使两灯泡并联，开关同时控制两灯，电流表分别测L1支路电流和干路电流并同时画出电路图。如果两个电流表指针都指在图10b所示位置，则通过L1的电流为________，通过L2的电流为__________。
4、用笔画线将图中的三孔插座、开关、灯泡等未接好的元件的导线连接好
5、在河中常设有一个水位报警器电路，当水位尚未达到金属块A的高度时，工作电路中的绿灯亮，表示水位正常；当水位升高到A时红灯亮，表示报警信号。（提示：容器中的水含有杂质，能导电）请将图中的水位报警器电路连好
力学做图
1.沿斜面用50 N的力拉重为100 N的小车，用力的图示法表示所受的拉力和重力.
2.如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示.
3.一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况.
4.重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力.
5.要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向.
6.在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置.试画出这个力的示意图和力臂.
7．在易拉罐内装进适量的水，能使罐侧立而不倒下。请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。
8．在图中画出小球受力的示意图．
9. 作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
10.一重为G的物体A随着传送带一起沿水平方向向右做匀速运动，不计空气阻力，请画出它受力情况的示意图。
11.粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。
12.如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。
13.小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图上作出他所受重为和支持力的示意图。
13.如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．
14.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
15.一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。
16.如下图所示，唐师傅想用最省力的方法把一个油桶推上台阶。请你在图中画出这个力的示意图。
17.如图所示，物体A的质量是5kg，与A相连的细绳平行于水平桌面，当悬挂在滑轮下的物体B的质量是2kg时，它恰能匀速下降(不计滑轮重及滑轮与轴之间的摩擦，g=10N/Kg)，则A若要使B物体匀速上升，需要在A物体上施加一个水平向左的力。请在图中画出物体A匀速向右运动时的受力示意图。
18.一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。请画出小球受力示意图。
19.如图14所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。请画出A物体所受摩擦力f和B物体所受重力G的示意图 （其中G>f）。
杠杆作图：
1. 请画出下图中的动力臂l1和阻力臂l2。
2. 找出下图中的阻力臂l2，并画出最小的动力F1。
3. 请找出图中的支点和动力臂l1。
4. 这是脚的受力图，请画出阻力F2、动力臂l1和阻力臂l2。
5. 如图所示，用力F踩汽车刹车踏板，
请画出此力对支点O的动力臂l1。
参考答案
1、A
2、变速 在相等的时间内通过的路程不等 （2）C
3、甲 丙 乙
4、> 水
5、0 固液共存状态 不变 C D
6、4 热缩冷胀
7、0.34 0.2
8、2； 0.875
9、D
10、C
11、C
12、D
13、C
14、D
15、D
16、A
17、C
18、B
19、A
20、B
21、D
22、C
23、、A
24、C
25、（1）、海波 50 （2）、固液共存
26、解：1）RL=UL2/PL=(6V)2/6W=6Ω 2)P实=U实*I实=3V*0.7A=2.1W
3)电压表示数为2V时，由图可知此时电路中的电流为0.5A,则：
W=UTt=9V*0.5A*10s=45W
27、7.2×105Pa；334N；87.5W
28、(1)浮力变大，压强城小。 ……………………………………·(2分)
(2)漂浮状态。 …………………………………………………………………(1分)
从图11知，水到8cm时浮力不冉增大，此时物体并米完全浸没水中，
有部分体积露出水面。…………………………………………………………(1分)
(3)解：容器对桌新的压力F=Gl+G2=20+4=24(N) ………………………………(1分)
容器对桌面的压强 (Pa) ………………………(1分)
(4)解：山图像可知，=(N) ………………………………………………(1分)
…………………(1分)
分析：由图象可知，随着水的不断增加，物体受到的浮力逐渐增大，最终受的浮力为8N，如果物体是浸没的话受到的浮力应为10N,所以物体最终会漂浮在液面上。
