盐城市明达中学06/07学年度第一学期期末考试
高二物理试题 2007-2-4
出卷人：杨根勤 审卷人：杨春雷

第Ⅰ卷（选择题共38分）

一、单项选择题：本题共6小题，每小题3分，共18分。每小题只有一个选项符合题意。

1. 关于静电场场强的概念，下列说法正确的是 ( )
A. 由E＝F/q可知，某电场的场强E与q成反比, 与F成正比
B. 正、负检验电荷在电场中同一点受到的电场力方向相反，所以某一点场强方向与放入检验电荷的正负有关
C. 电场中某一点的场强与放入该点的检验电荷正负无关
D. 电场中某点不放检验电荷时，该点场强等于零

2．如图1所示电路，闭合开关S，将滑动变阻器的滑动片p向向b端移动时，电压表和电流表的示数变化情况的是（  ）
A. 电压表示数增大，电流表示数变小
B. 电压表和电流表示数都增大
C. 电压表和电流表示数都减小
D. 电压表示数减小，电流表示数增大

3．电荷在磁场中运动时受到洛仑兹力 的方向如图2所示，其中正确的是（　　）

图2
CA
BA
v
FA
DA
BA
v
FA
BA
BA
I
FA
v
A
BA
v
FA

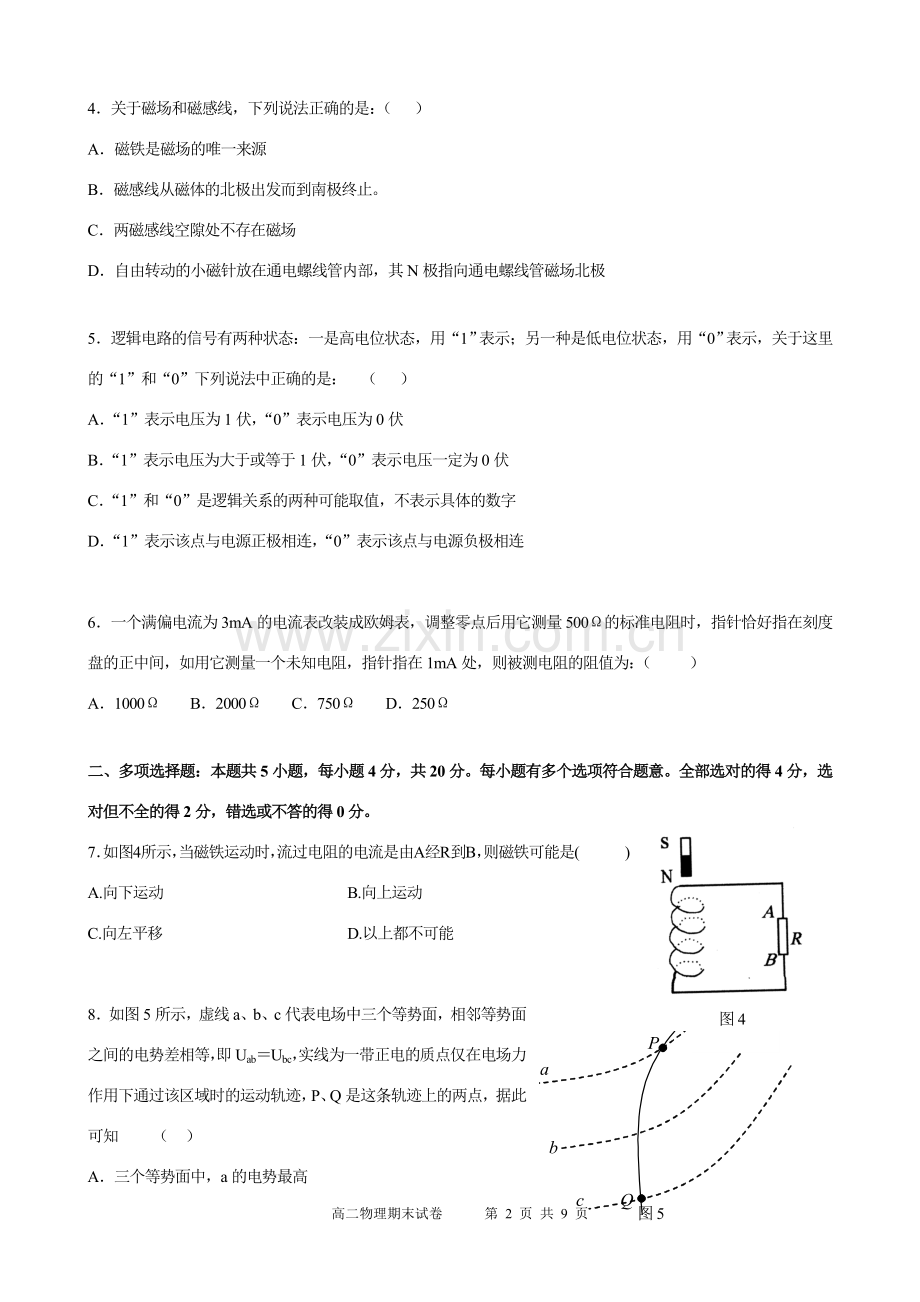

4．关于磁场和磁感线，下列说法正确的是：（ ）
A．磁铁是磁场的唯一来源
B．磁感线从磁体的北极出发而到南极终止。
C．两磁感线空隙处不存在磁场
D．自由转动的小磁针放在通电螺线管内部，其N极指向通电螺线管磁场北极

5．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示，关于这里的“1”和“0”下列说法中正确的是： （ ）
A．“1”表示电压为1伏，“0”表示电压为0伏
B．“1”表示电压为大于或等于1伏，“0”表示电压一定为0伏
C．“1”和“0”是逻辑关系的两种可能取值，不表示具体的数字
D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连

6．一个满偏电流为3mA的电流表改装成欧姆表，调整零点后用它测量500Ω的标准电阻时，指针恰好指在刻度盘的正中间，如用它测量一个未知电阻，指针指在1mA处，则被测电阻的阻值为：（ ）
A．1000Ω B．2000Ω C．750Ω D．250Ω

图4
二、多项选择题：本题共5小题，每小题4分，共20分。每小题有多个选项符合题意。全部选对的得4分，选对但不全的得2分，错选或不答的得0分。
7．如图4所示，当磁铁运动时，流过电阻的电流是由A经R到B，则磁铁可能是(　　 )
A.向下运动 B.向上运动
C.向左平移 D.以上都不可能

8．如图5所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相等，即Uab＝Ubc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知 （ ）
图5
A．三个等势面中，a的电势最高
B．带电质点在P点具有的电势能较在Q点具有的电势能大
C．带电质点通过P点时的动能较通过Q点时大
D．带电质点通过P点时的加速度较通过Q点时大

图6
9．如图6所示，垂直纸面的正方形匀强磁场区域内有一处于纸面内的正方形导体框abcd，现将导体框分别向右以速度v和向左以速度3v匀速拉出磁场，则在这两个过程中 （ ）
A．导体框中的感应电流方向相反
B．安培力对导体框做功相同
C．导体框ad边两端电势差相同
图3
D．通过导体框截面的电量相同
10．如图3所示，当金属棒a在金属导轨上运动时，线圈b向右摆动，则金属棒a ( )
A.向左匀速运动 B.向右减速运动
C.向左减速运动 D.向右加速运动

11．如图7所示，电路甲、乙中，电阻R和自感线圈L的电阻值都很小，接通S，使电路达到稳定，灯泡D发光，则 （ ）
A．在电路甲中，断开S，D将逐渐变暗
B．在电路甲中，断开S，D将先变得更亮，然后渐渐变暗
图7
C．在电路乙中，断开S，D将渐渐变暗
D．在电路乙中，断开S，D将变得更亮，然后渐渐变暗

第Ⅱ卷（非选择题 共82分）

三、实验填空题：20分
12．图8是探究感应电流与磁通量变化关系的实验，线圈A与电流表相连，线圈B通过变阻器和开关连接在电源上，则可以看到电流表指偏转的是 （填序号）。从中可以得出闭合回路产生感应电流的条件： 。
B
A
图8
A．开关闭合和断开的瞬间
B．开关总是闭合的，滑动变阻器也不动
C．开关总是闭合的，线圈B上下迅速移动
D．.开关总是闭合的，迅速移动滑动变阻器的滑片

13．在“用伏-安法测量电池电动势和内电阻”的实验中，除了使用电流表和电压表外，还要用到滑动变阻器和开关。
(1)试根据以上的实验器件在图9的方框中画出实验电路图。
0.2
U/V
I/A
0.6
1.0
0.4
0.8
1.5
0
1.0
0.5
(2)根据实验所得测量数据，在U-I坐标系中画出一段U-I 图线如图16所示。根据图线得出被测电池的电动势为_______V；内电阻为__________Ω。

图9

L
M
E
r
四、计算或论述题：本题共5小题，共62分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
14．.如图10所示，电源电动势E=10V，内阻r=0.5Ω，“8V，16W”的灯泡恰好能正常发光，电动机M绕组的电阻R0=1Ω，求：（1）电源的总功率P1；（2）电源的输出功率P2；（3）电动机的总功率P3；（4）电动机的输出功率P4。

15．矩形线圈在匀强磁场中匀速转动，产生正弦式交流电动势，线圈从中性面开始转过180°的过程中，感应电动势的有效值与平均值之比是多少？如果产生的正弦交流电瞬时表达式为u=141.4sin314tV，把它接入一原副线圈匝数比为10∶1的理想变压器的原线圈，副线圈两端用导线接规格为“6V，12W”的小灯若干，已知线路总电阻r＝0.5Ω，问：副线圈并联几盞小灯才能正常发光？

16．如图11所示，在厚铅板A表面上放有一放射源M，它向各个方向射出相同速率的质量为m、电量为q的b粒子（重力可忽略不计的电子）。为了测出b粒子的射出速率，在金属网B与A板之间加电压U（A板电势低），发现荧光屏C上有半径为R的圆形亮斑，知道A、B间的距离为d，B、C间距离为L。
图11

（1）试证明打在荧光屏上的b粒子动能都相同；
（2）求出b粒子射出时的速率。

17．如图12所示，真空室内存在匀强磁场，磁场方向垂直于图中纸面向里，磁感应强度的大小B＝0.6T，磁场内有一块平面感光干板ab，板面与磁场方向平行，在距ab的距离为L=16cm处，有一个点状的α放射源S，它向各个方向发射α粒子，α粒子的速度都是v=3.0×106m/s，已知α粒子的电荷与质量之比q/m＝5.0×107C/kg，现只考虑在图纸平面中运动的α粒子，求
a
b
●
S
（1）α粒子在该磁场中运动半径多大？
（2）ab上被α粒子打中的区域的长度。

图12

18．如图13所示，两平行光滑金属导轨与水平方向夹角为30°，匀强磁场B=0.40T，方向垂直导轨平面，导轨间距L=0.50m，金属棒ab质量为0.10kg，cd棒质量为0.20kg，垂直导轨放置，闭合回路有效电阻为0.20Ω，开始时两棒静止，当ab棒在沿斜面向上外力作用下，以1.5m／s的速度沿斜面向上匀速运动的同时，cd棒也自由释放，则　(取g=10m／s2)：
(1)棒cd的最大加速度为多少?
(2)棒cd的最大速度为多少?此时棒cd内产生的感应电动势多大？
(3)当棒cd运动的速度达到最大时，作用在棒ab上外力的功率多大?
图13

高二物理答题纸 2007-2-4

第Ⅰ卷（选择题共38分）

一、单项选择题：本题共6小题，每小题3分，共18分。每小题只有一个选项符合题意。
题号
1
2
3
4
5
6
答案
C
C
A
D
C
A
二、多项选择题：本题共5小题，每小题4分，共20分。每小题有多个选项符合题意。全部选对的得4分，选对但不全的得2分，错选或不答的得0分。
题号
7
8
9
10
11
答案
BC
BD
CD
BC
AD

第Ⅱ卷（非选择题 共112分）

三、实验填空题：
12．　　ACD　　　　，　　穿过闭合电路的磁通量发生变化　　　　。
0.2
U/V
I/A
0.6
1.0
0.4
0.8
1.5
0
1.0
0.5
13．(1)
A

R
V

S

如果安培表外接也算正确

(2)　　1.5V　　　，　　　1.25Ω　　
 四、计算或论述题：本题共6小题，共89分。解答时请写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
14． 解：(1)内电压U｜=E－U＝Ir　　　I＝4A
I2
I1
E
r
　电源总功率　P1＝EI＝40W
M
L
（2）电源输出功率P2＝P1－I2r＝32W
（3）通过灯泡电流　I1＝=2A
电动机总功率：P3＝UI2＝U（I－I1）＝16W
（4）电动机输出功率：P4＝P3－I2 R0=12W

15． 解析：（1）E有效＝BSω/

16．
图11

（1）由动能定理：W电＝Ek－mv02＝qU，所以Ek＝qU＋mv02，因为q、m、v0及加速电压U都相同，所以打到荧光屏上时的动能相同，
（2）在电场中运动时：d＝at12，a＝，所以t1＝，
在BC间运动时， at1，t2＝L/vx＝，
R＝v0（t1＋t2），v0＝R/（t1＋t2）＝。

18．

（1）3.5m/s;(2)3.5m/s2;(3)2.25w.
